¿Por qué cada vez más clientes eligen C-GIS?

¿Qué es CGIS?

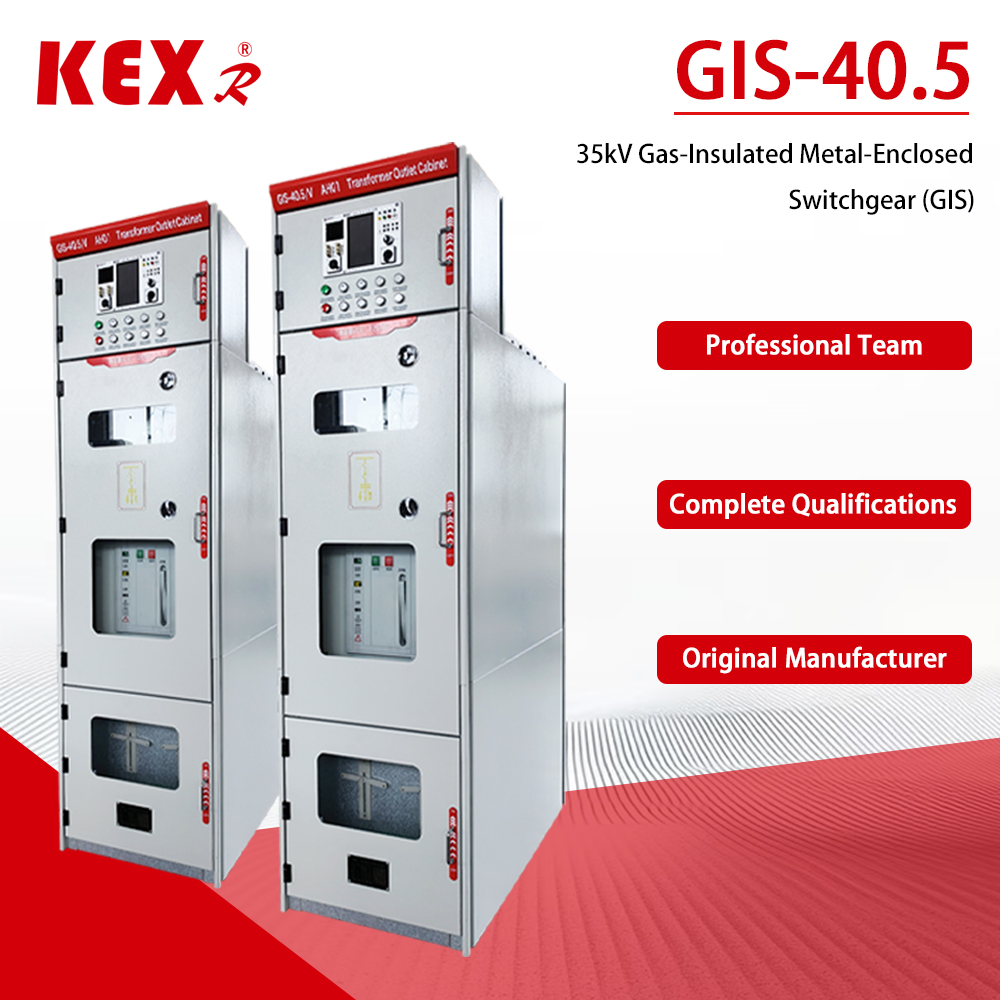

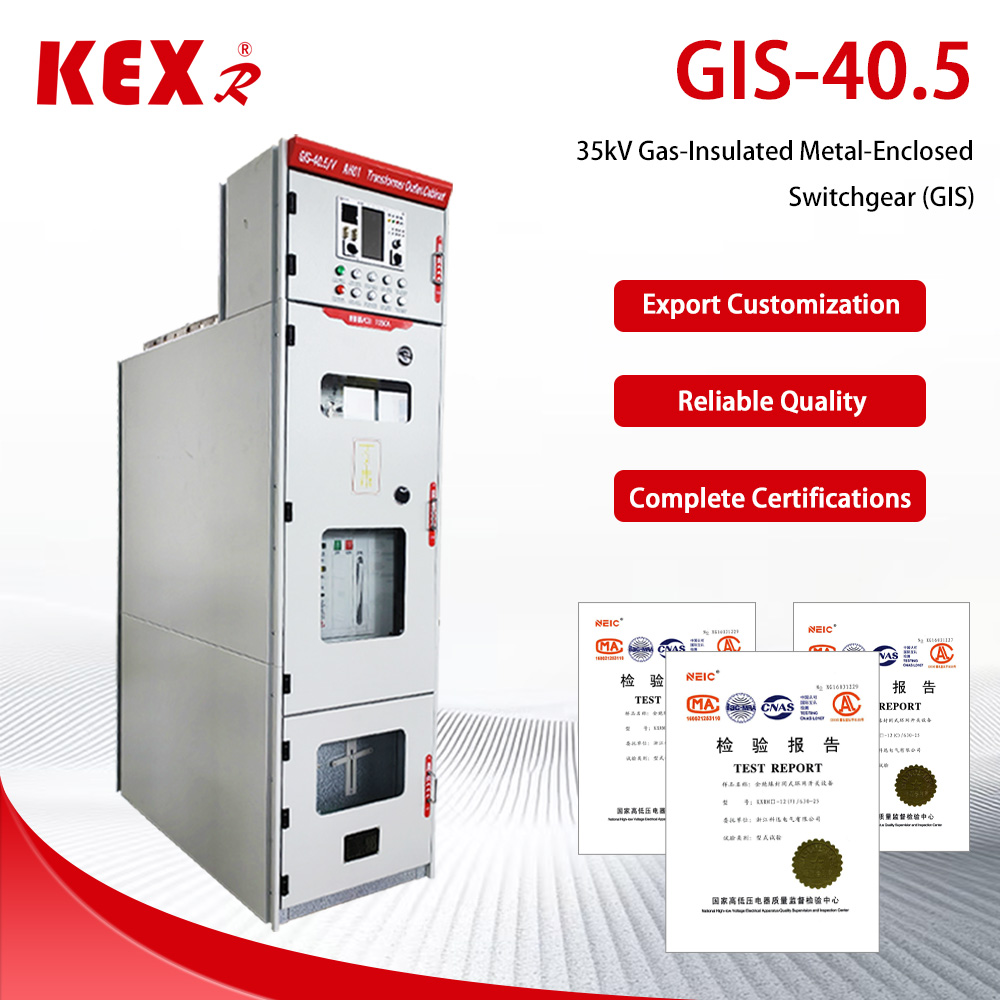

ElGabinete C-GIS de 40,5 kV(común en sistemas de 35 kV) es una extensión exitosa de la tecnología GIS al campo de media tensión. Su concepto de diseño central es el siguiente:

1.Estructura completamente sellada: todas las partes vivas de alto voltaje están selladas en una caja de gas sellada y soldada por placas de acero inoxidable, completamente aislada del ambiente externo.

2.Aislamiento de gases: la caja de gas se llena con gas aislante para sustituir el aire como medio aislante. Los gases aislantes comunes incluyen:

3.SF (hexafluoruro de azufre): el medio tradicional tiene un excelente rendimiento de aislamiento, pero se enfrenta a la presión ambiental debido a su alto efecto invernadero.

4.Gas de protección del medio ambiente: Para cumplir con el objetivo del "doble carbono", el mercado comenzó a adoptar aire seco, nitrógeno (N) o nuevos gases de protección ambiental como alternativas para promover el desarrollo ecológico.

5. Disyuntor de vacío: El disyuntor central del cuadro generalmente adopta un disyuntor de vacío para completar la conexión y desconexión del circuito.

6.Diseño modular: el producto se compone de varios módulos estándar (como el módulo de disyuntor y el módulo de bus), que pueden combinarse de manera flexible en el campo y ampliarse fácilmente.

Ventajas principales y escenarios aplicables

En comparación con el tradicional (panel aislado en aire), el C-GIS de 40,5 kV tiene las siguientes ventajas destacadas, pero también hay que prestar atención a su alto coste inicial:

1.Estructura compacta, ahorrando espacio.: debido a que el rendimiento del aislamiento de gas es mucho mejor que el del aire, el tamaño del gabinete se reduce considerablemente. En comparación con AIS de la misma especificación, el área ocupada por C-GIS se puede reducir en más del 50% o incluso hasta el 76%, lo que es especialmente adecuado para subestaciones urbanas con recursos de tierra limitados.

2. Fuerte adaptabilidad ambiental, seguridad y confiabilidad.: el diseño completamente sellado le permite resistir ambientes hostiles como gran altitud, humedad, niebla salina, contaminación y condensación. Las partes vivas no están expuestas y la seguridad es alta. Incluso con una presión manométrica nula (fuga de gas), se puede mantener un cierto nivel de aislamiento.

3.Básicamente libre de mantenimiento, lo que reduce los costos de operación y mantenimiento.: debido a que los componentes principales están aislados del ambiente externo, básicamente no se ven afectados por el polvo y la humedad, alcanzando el nivel básico libre de mantenimiento.

4.Mayor inversión inicial: Debido al uso de materiales y procesos más sofisticados (como acero inoxidable, soldadura robótica, detección de fugas de helio, etc.), el costo de adquisición inicial de C-GIS suele ser mayor que el de AIS.

Con estas ventajas, C-GIS se utiliza ampliamente en nuevas estaciones de refuerzo de generación de energía (fotovoltaica, energía eólica), transformación de redes de distribución urbana, tránsito ferroviario, edificios de gran altura, empresas industriales y mineras, centros de datos y subestaciones en entornos hostiles (como zonas costeras, de gran altitud y zonas industriales de alta contaminación).

Características estructurales y de diseño.

Para garantizar la seguridad y fiabilidad de los equipos durante todo su ciclo de vida (hasta 30 años o incluso más),40,5 kV C-GIS Tiene las siguientes características en diseño estructural y tecnología de fabricación:

1.Protección de alto nivel: El nivel de protección de la caja de aire generalmente alcanza IP67, que puede resistir la influencia de una inmersión breve.

2.Proceso de soldadura de precisión: la caja de gas suele estar hecha de una placa de acero inoxidable 304 con un espesor de 3 mm, que es soldada automáticamente con láser por robots para garantizar la resistencia y estanqueidad de la soldadura.

3.Detección estricta de fugas: después de la fabricación, se utilizará un detector de fugas de espectrómetro de masas de helio de alta precisión para la detección para garantizar que la tasa de fuga anual de gas SF sea ≤0,1%, y algunos productos de alta gama pueden incluso alcanzar ≤0,01%.

4.Integración inteligente: Una nueva generación de gabinetes gis inteligentes tiene sensores incorporados como temperatura, descarga parcial, características mecánicas, etc., que admiten monitoreo del estado en tiempo real, control remoto y alerta temprana de fallas, y es una parte importante de la realización de redes inteligentes.
