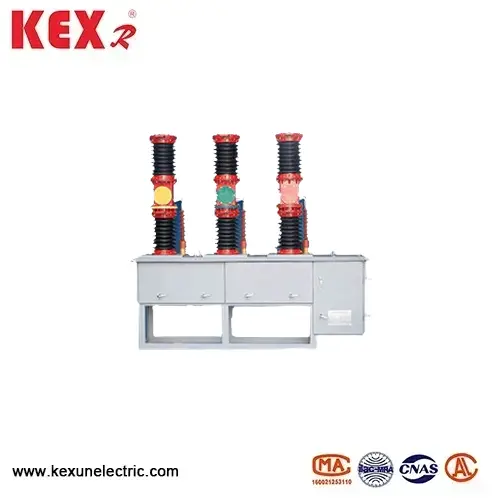

INTERRUPTER DE AC ACA ACTO ACTUAL DEL AUTO PARTIR ZW7A

El interruptor de vacío de CA de alto voltaje de alta voltaje ZW7A producido por KEXR, un fabricante en China, es un interruptor de alto voltaje de alto voltaje superior adecuado para la clase de voltaje de 40.5kV, que se usa principalmente para una línea de resolución de afirmación, control de energía y una nueva generación de energía, y tiene las características de alta capacidad de mantenimiento, mantenimiento libre de control de alta resistencia y de alta resistencia para la generación de energía y las nuevas generaciones de energía para el mantenimiento. ambiente.
Modelo: ZW7A-40.5
Marca: kexr

Enviar Consulta

Descripción del Producto

● ZW7A Características del producto de interruptor de aspiradora de aire acondicionado de alto voltaje al aire libre

◆ Diseño de alto grado de tensión

El voltaje nominal del interruptor de vacío de CA de alto voltaje ZW7A de alto voltaje es de 40.5kV, que es adecuado para sistemas de potencia de 35 kV (como la energía eólica y las estaciones de refuerzo fotovoltaico). Tecnología de extinción de arco al vacío, sin aceite, sin SF, protección del medio ambiente y mantenimiento sin mantenimiento.

◆ Estructura completamente sellada al aire libre

El interruptor de vacío de CA de alto voltaje ZW7A adopta una manga de goma de silicona, resistente a los rayos UV, anti-foUling, Protection Grado IP67 (a prueba de polvo e impermeable). Polo de sellado sólido (opcional): la resina epoxi se vierte para mejorar el rendimiento del aislamiento, que es adecuado para una alta humedad y áreas de niebla de sal.

◆ Control inteligente (opcional)

Dispositivo de protección basado en microcomputador: es compatible con la protección contra sobrecorriente, ruptura rápida y secuencia cero. Reclosa automática (ajustable por 1 ~ 3 veces) para mejorar la confiabilidad de la fuente de alimentación. Interfaz de comunicación: ZW7A al aire libre AC Voltaje AC Vacuum Interrupter admite 4G/GPRS y RS485, y se conecta con el sistema SCADA.

◆ Mecanismo operativo de alta fiabilidad

Mecanismo de almacenamiento de energía de primavera (electricidad+operación manual):

Almacenamiento de energía eléctrica: DC220V/AC220V opcional. Liberación manual del freno: disparo mecánico en caso de emergencia. Vida mecánica: ≥10,000 veces, vida eléctrica ≥5,000 veces (corriente nominal)

● Escenarios de aplicación típicos de ZW7A Interruptor de vacío de CA de alto voltaje exterior

◆ Subestación de 35 kV: ZW7A El interruptor de vacío de CA de alto voltaje exterior es adecuado para el interruptor de circuito saliente y la protección seccional.

◆ NUEVA Generación de energía energética: interruptores conectados a la red de energía eólica y estaciones de refuerzo fotovoltaico.

◆ Empresas industriales y mineras: protección de grandes motores y transformadores de alto voltaje.

◆ Fuente de alimentación de tracción ferroviaria: sistema de distribución de 35 kV de ferrocarril electrificado.

● Parámetros técnicos del interruptor de vacío de CA de alto voltaje de ZW7A al aire libre

Número	Artículo		Unidad	Datos
1	Voltaje nominal		KV	40.5
2	Frecuencia nominal		Hz	1250 ,1600,2000
3	Corriente nominal		A	20, 25,31.5
4	Corriente de descanso de cortocircuito con calificación		El	50,63,80
5	Corriente de soporte nominal (pico)			20, 25,31.5
6	Corriente de resistencia a corto plazo			31.5
7	Corriente de cierre de cortocircuito nominal			80
8	Secuencia operativa nominal			O-0.3S-Co-180S-Co
9	Vida mecánica		Tiempo	10000
10	Tiempos de ruptura actuales de ruptura de cortocircuito con calificación		Tiempo	20
11	1 minuto de voltaje de soporte de frecuencia de trabajo	(húmedo) fase a fase/tierra	KV	80
11	1 minuto de voltaje de soporte de frecuencia de trabajo	(seco) Fase a fase/tierra	KV	95
12	Fase de voltaje de resistencia al impulso de iluminación a la fase/tierra		KV	180
13	Espesor de desgaste permitido de contactos dinámicos y estáticos		mm	3
14	Peso neto		kg	Alrededor de 600
15	Distancia de contacto		mm	22 ± 2
16	CONTACTO CASO DE CONTACCIÓN		mm	4 ± 1
17	Velocidad de apertura promedio		EM	1.3 ~ 1.8
18	Velocidad de cierre promedio		EM	1.0 ~ 1.7
19	Tiempo de rebote de cierre de contacto		EM	≤3
20	Sincronización de apertura y cierre trifásico		EM	≤3
21	Resistencia del circuito principal		bebé	≤100
22	Tiempo de cierre		EM	≤150
23	Horario de apertura		EM	≤60
