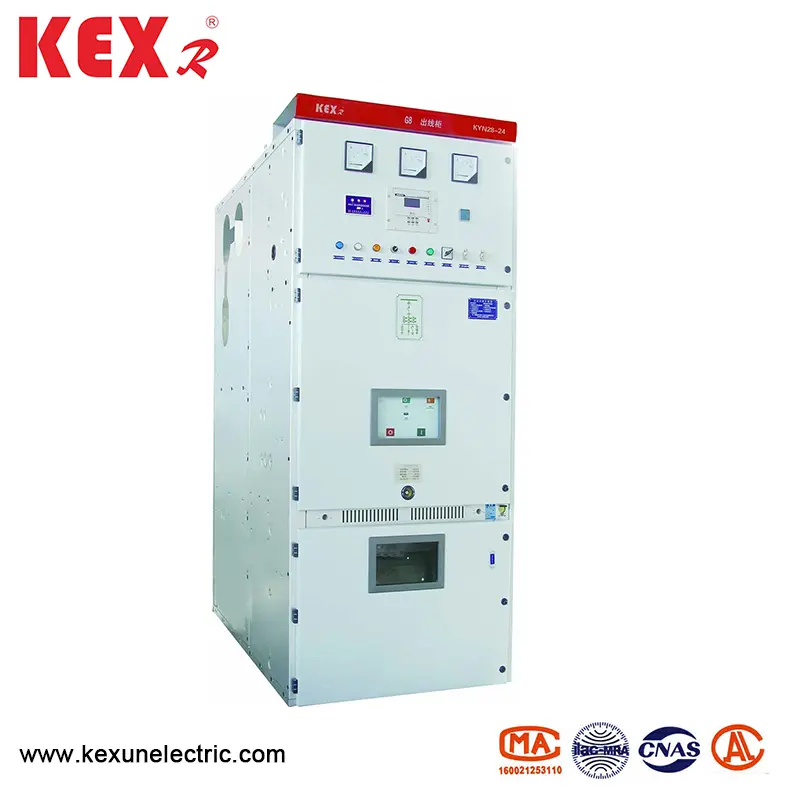

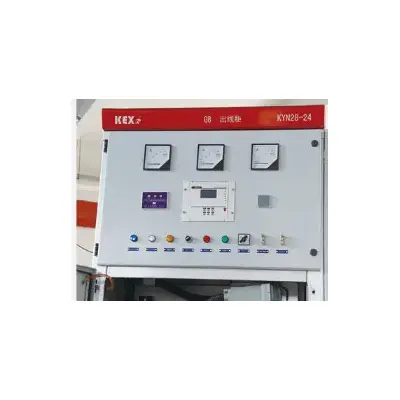

Equipo de interruptor cerrado de metal cambiante de mortificación

● Área de aplicación

El equipo de interruptor de metal de cambio de armadura tipo Kyn28-24 (en adelante, el equipo de conmutación) es adecuado para el sistema de energía trifásico de 50/60Hz de 50/60Hz con voltaje nominal de 24 kV, y se utiliza principalmente en centrales eléctricas, subestaciones, empresas industriales y mineras y edificios de alto nivel, para recibir la energía eléctrica de la energía eléctrica y el control de la energía eléctrica y la protección y el monitoreo de los circuitos de monitoreo. El equipo de interruptor Kyn28-24 tiene varias funciones para evitar la incompleta, incluida la evitación de que la carretilla de mano se mueva con carga, evitando que el interruptor de conexión a tierra cierre el interruptor de circuito, evite que el interruptor de conexión a tierra se cierre con electricidad y evite que ingrese al compartimento vivo por error. El equipo de interruptor de metal cambiante de armadura tipo Kyn28-24 está equipado con un interruptor de circuito de vacío de vacío de CA de alto voltaje de la serie VS1-24 y una carretilla de vacío de vacío de alta voltaje y un interruptor de interruptor de circuito de vacío sellado YD4G-24 de la serie con un excelente rendimiento. El circuito secundario del equipo de interruptor está equipado con componentes de control y protección avanzados y confiables; El autobús adopta material aislante con fraguado por calor o medios aislantes recubiertos de epoxi, optimiza la forma del electrodo y el cuerpo del gabinete tiene una estructura compacta. Es un equipo de distribución de energía con tecnología avanzada, rendimiento estable, estructura razonable, uso conveniente, seguridad y confiabilidad.

● Estándar de fabricación de productos

El equipo de interruptor cerrado de metal cambiante de armadura tipo Kyn28-24 se encuentra a continuación: los estándares:

◆ Coordinación de aislamiento de GB 311.1 Equipo de transmisión y transformación de energía de alto voltaje

◆ GB1984 interruptor de circuito de CA de alto voltaje

◆ GB39063.6KV ~ 40.5KV AC Metal Switchgua y equipo de control

◆ GB/T11022 Requisitos técnicos comunes de los estándares para la carga de interruptores de alto voltaje y el control de control. ◆ Requisitos técnicos comunes del estándar IEC 60694 para la carga de interruptores de alto voltaje y el control de control. ◆ IEC 62271-200: 2003 Switchgar de alto voltaje y Controlgear Parte 200: Voltaje nominal 1kV por encima de 52kV y por debajo del equipo de interruptores y control de control adjunto de metal de CA.

● Parámetro técnico

● Estructura y principio de funcionamiento

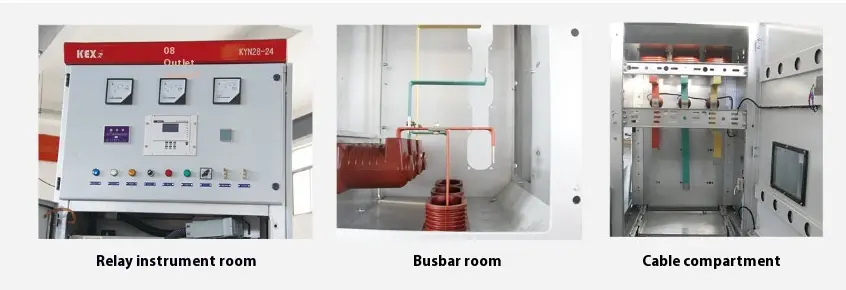

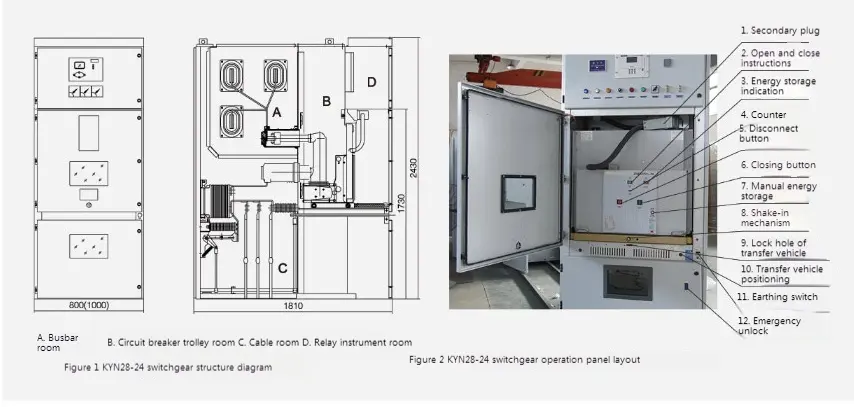

El equipo de interruptor cerrado de metal cambiante de armadura tipo Kyn28-24 consiste en gabinete y piezas extraíbles (comúnmente conocidas como carretilla de mano). El gabinete se divide en varios compartimentos funcionales mediante particiones de metal, como sala de autobuses, sala de circuitos, sala de cables y sala de instrumentos de relé. Las partes extraíbles de la tambora de interruptores se pueden equipar con un interruptor de vacío de vacío, una carretilla de mano, un obstructor de mano del transformador de voltaje, un obsequio de mano del arrestado, un obstrucciones de aislamiento y un carro de mano de fusible.

● Características estructurales principales

La carga de interruptores se puede organizar de forma consecutiva o instalar contra la pared, lo que no solo mejora la seguridad y la flexibilidad de las puntas de los interruptores, sino que también reduce el espacio del piso.

◆ El caparazón

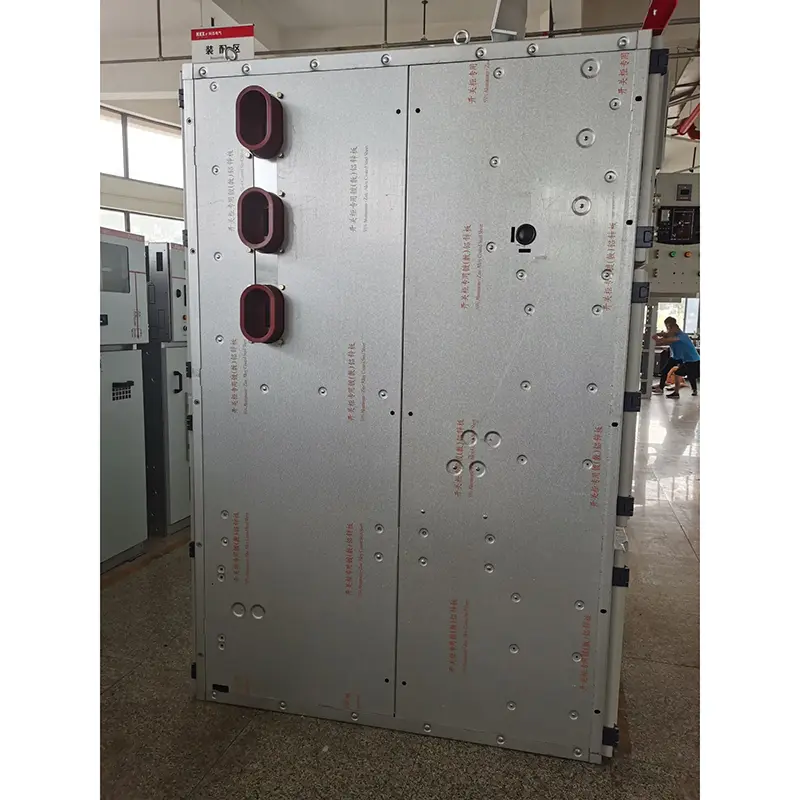

La carcasa del equipo de interruptor de metal cambiante de armadura tipo Kyn28-24 está hecho de una placa de acero recubierta de aluminio de aluminio importada, que se procesa por la máquina herramienta CNC y se realiza mediante un proceso de plegamiento múltiple. Todo el gabinete tiene alta precisión y resistencia de corrosión fuerte y resistencia a la oxidación, y debido a la adopción de tecnología de plegamiento múltiple, el gabinete es más ligero en peso total, mayor en resistencia mecánica y apariencia hermosa que otros gabinetes de equipos similares. El gabinete adopta una estructura ensamblada, que está conectada por una tuerca de sauce y un perno de alta resistencia, de modo que el ciclo de procesamiento y producción se acorta, las piezas son universales, el espacio del piso es pequeño y la organización de la producción es conveniente.

◆ La carretilla de mano

El esqueleto de la carretilla de mano está hecho de placa de acero delgada y ensamblado por la máquina herramienta CNC. La carretilla de mano y el gabinete tienen una precisión de alta coincidencia, y el enclavamiento mecánico es seguro, confiable y flexible. La carretilla de mano se puede dividir en un interruptor de mano del interruptor de circuito, la carretilla de mano del transformador de voltaje, la carretilla de mano de la medición, la carretilla de mano de aislamiento, etc. Las cartas de mano con las mismas especificaciones se pueden intercambiar libremente. La carretilla de mano tiene una posición de desconexión/prueba y una posición de trabajo en el gabinete, y cada posición tiene un dispositivo de posicionamiento. Para garantizar un enclavamiento confiable. Todos los tipos de cartas de mano son impulsadas y retiradas por varillas de tornillo, que son ligeras y flexibles para operar y adecuadas para el personal de servicio. Cuando la carretilla de mano debe retirarse del gabinete, se puede sacar convenientemente con un camión de transferencia especial para varias inspecciones y mantenimiento. Cuando el auto de carrera de mano se transporta a la sala del interruptor del circuito del gabinete, se puede bloquear de manera confiable en la posición de apagado/prueba, y la luz del indicador de posición del gabinete muestra su posición. Solo después de que la carretilla de mano está completamente bloqueada se puede agitar el mecanismo de propulsión del tornillo de plomo para empujar la carretilla de mano a la posición de trabajo. Cuando la carretilla de mano alcanza la posición de trabajo, la fuerza operativa del mango de propulsión aumenta repentinamente y no puede rotarse, y su luz indicadora de posición correspondiente muestra su posición. El enclavamiento mecánico de la carretilla de mano puede garantizar de manera confiable que el interruptor de circuito pueda cerrarse solo cuando la carretilla de mano está en la posición de trabajo o la posición de prueba; Además, la carretilla de mano solo puede moverse cuando el disyuntor está en el estado de apertura.

◆ Dispositivo de alivio de presión

Los dispositivos de alivio a presión se instalan sobre la sala de mano, la sala de autobuses y la sala de cables. Cuando se producen fallas en el compartimento y el arco, la presión de aire dentro de la tapa del interruptor aumenta y la puerta del gabinete está cerrada por un anillo de sellado especial instalado en la puerta delantera, y la placa de metal de alivio de presión del dispositivo superior se abre automáticamente para liberar la presión y el gas de alta temperatura, asegurando así la seguridad de los operadores y la carga de interruptor.

◆ El enchufe secundario enclavado con la carretilla de mano.

La conexión secundaria entre la tabla de interruptores y la carretilla de mano se realiza a través del contacto del enchufe secundario, que está conectado con la carretilla de mano a través de un tubo telescópico corrugado de nylon, y el enchufe secundario se instala en la parte superior derecha del carro de mano del equipo del interruptor. Solo cuando la carretilla de mano está en la posición de prueba/apagado se puede enchufar o desenchufar el enchufe secundario. El enchufe secundario se bloquea cuando el carro de mano ingresa a la posición de trabajo. El interruptor de mano del interruptor de circuito equipado con electroimán de cierre y bloqueo, antes de que el enchufe secundario esté conectado, el mecanismo de cierre de la carretilla de mano está bloqueado por electromagnet, y solo se puede abrir, por lo que no se puede cerrar.

◆ Dispositivo de visualización cargado

La tabla de interruptores se puede equipar con un dispositivo de visualización en vivo para detectar el funcionamiento del circuito primario, que consiste en un sensor de alto voltaje y una pantalla. El dispositivo puede impulsar el estado de carga del circuito de alto voltaje, y también puede cooperar con el bloqueo electromagnético para bloquear por la fuerza el mango de operación, la puerta del gabinete y los gabinetes adyacentes, para lograr los propósitos de evitar que la carretilla de mano se mueva y se mueva con la carga, evitando el rendimiento de la tierra, el interruptor de la tierra del cierre de la carga, y evitando que el intervalo de carga sea el error de los errores, y mejore el rendimiento de la carga de la carga, el rendimiento de los productos de la carga.

◆ Prevenir la condensación

Para evitar la condensación en el medio ambiente con alta humedad o gran cambio de temperatura, los calentadores eléctricos se instalan en la habitación del interruptor del circuito y la sala de cables, respectivamente, para evitar accidentes de aislamiento en las condiciones de funcionamiento anteriores.

◆ Dispositivo de conexión a tierra

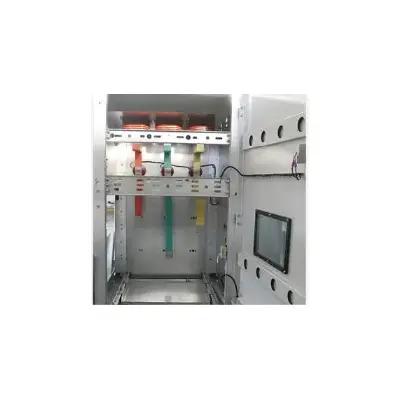

Hay una barra de cobre de conexión a tierra de 5 × 40 mm2 en la sala de cables, que corre a través de los gabinetes adyacentes y está bien conectado con los gabinetes para el uso de componentes directamente conectados a tierra. Debido a que todo el gabinete está empalmado con placas de zinc recubiertas de aluminio, todo el gabinete está en un buen estado de conexión a tierra, asegurando la seguridad de los operadores al tocar el gabinete.
