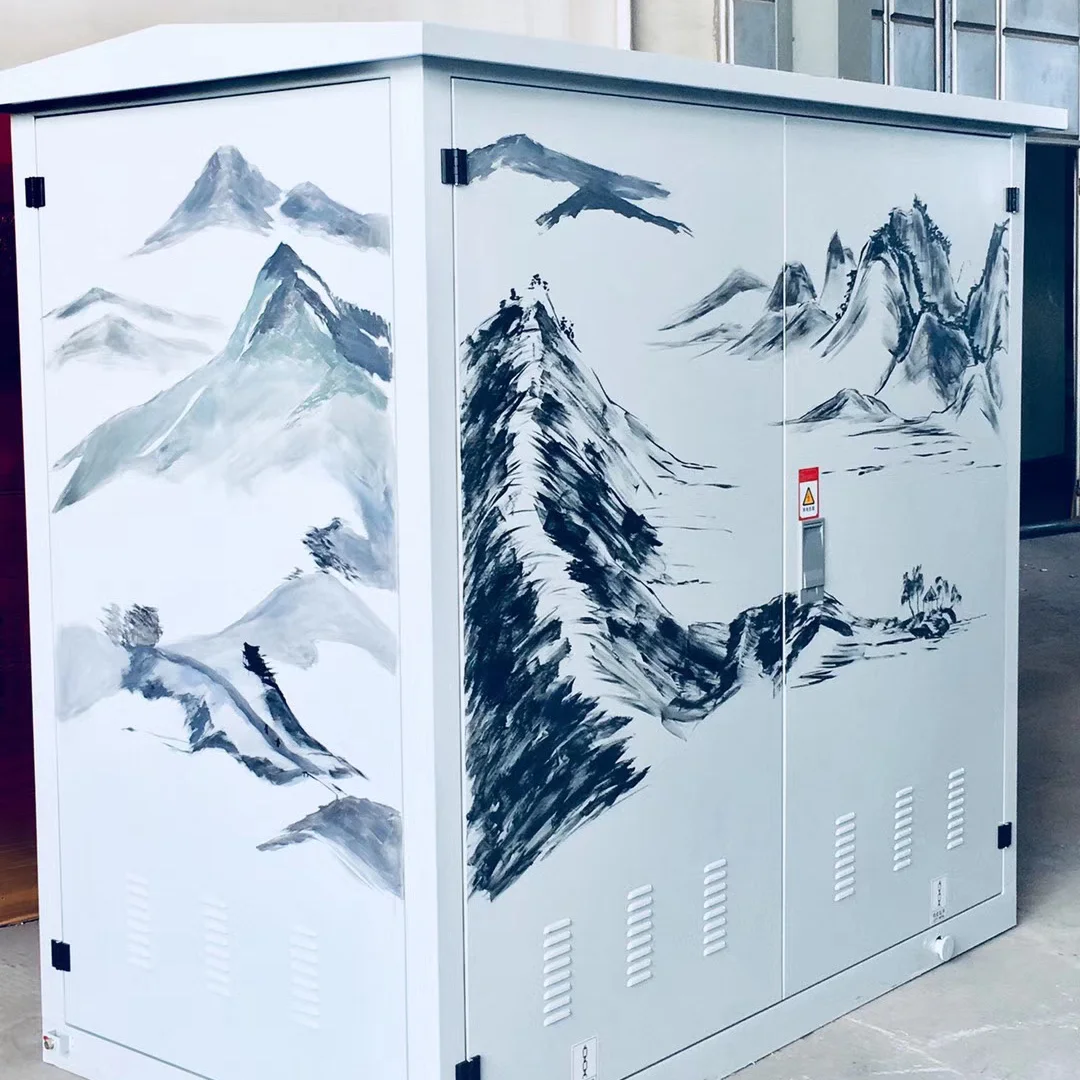

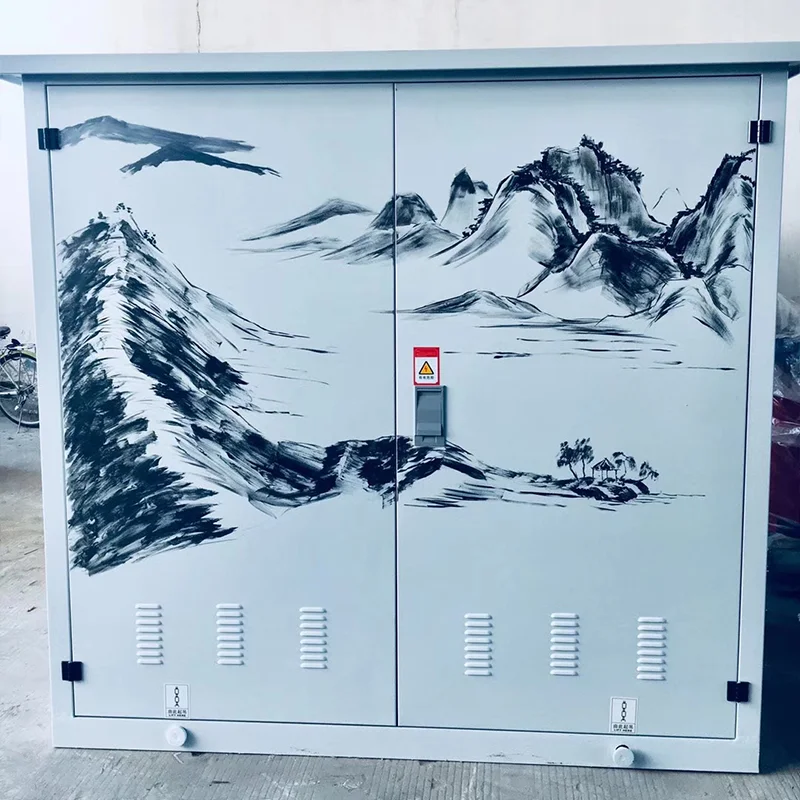

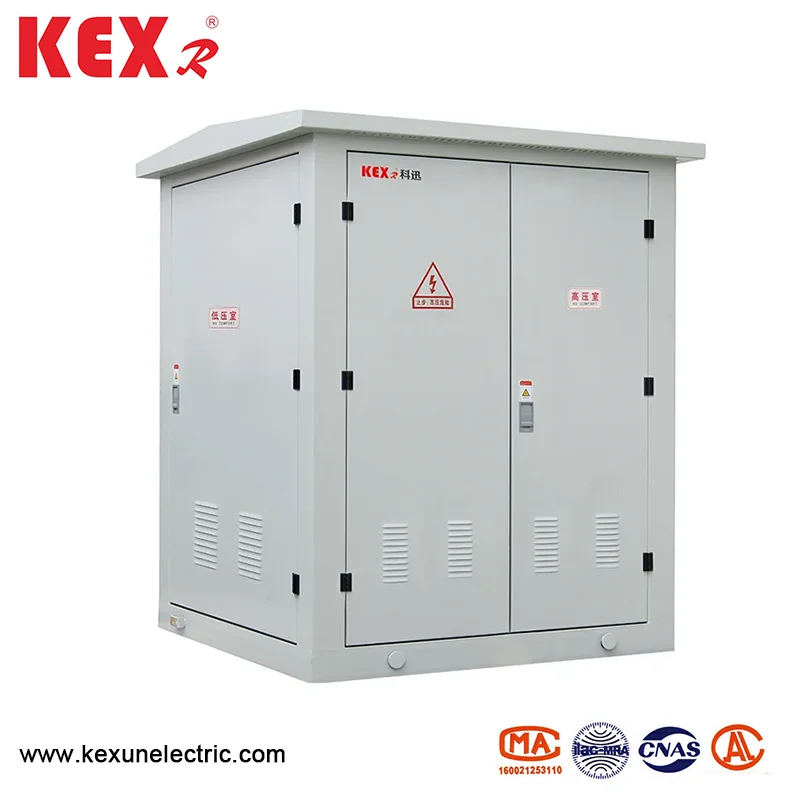

Subestación miniaturizada de tipo de caja europea

◆ Estructura general

1. YB □ -12 La subestación de tipo de caja europea miniaturizada se divide principalmente en tres partes: espacio de interruptor de alto voltaje, sala de transformadores y espacio de interruptor de bajo voltaje, que se puede transportar por separado.

2. El producto adopta un diseño único de disipación de calor de gran ciclo para garantizar que el nivel de aumento de la temperatura del producto, y el sellado separado entre las habitaciones no forme el intercambio de calor entre las habitaciones.

3. La carcasa del producto está hecha de placa de acero inoxidable de alta calidad. Todas las partes de la estructura de la placa de acero han sufrido un tratamiento especial anticorrosión, y la estructura de la placa de acero inoxidable tiene una fuerte resistencia a la corrosión y una buena resistencia mecánica.

4. El producto se puede instalar directamente en el interior sin una base adicional de edificios, lo que ahorra costos y espacio y es conveniente de instalar.

◆ Cámara de alto voltaje

SF6 Switchgar relleno de gas desarrollado independientemente por nuestra compañía se adopta para alto voltaje, y todas las barras de interruptores y barras colectivas están selladas en una caja de acero inoxidable cerrada sin un cuerpo cargado expuesto afuera. Operación segura y alta fiabilidad; Diseño totalmente modular, todos los módulos pueden realizar el modo de conexión de la salida lateral y la expansión superior de acuerdo con los requisitos de consumo de energía, y satisfacer las necesidades del esquema de la fuente de alimentación en la medida máxima.

◆ Cámara de bajo voltaje

Las líneas de entrada y salida laterales de bajo voltaje están hechas de nuevos interruptores de circuito de estuche moldeado, que son de tamaño pequeño, libres de arcos y fáciles de reemplazar. Controlador de protección integral inteligente multifuncional y nuevo dispositivo integrado de compensación de potencia reactiva.

◆ Cámara transformadora

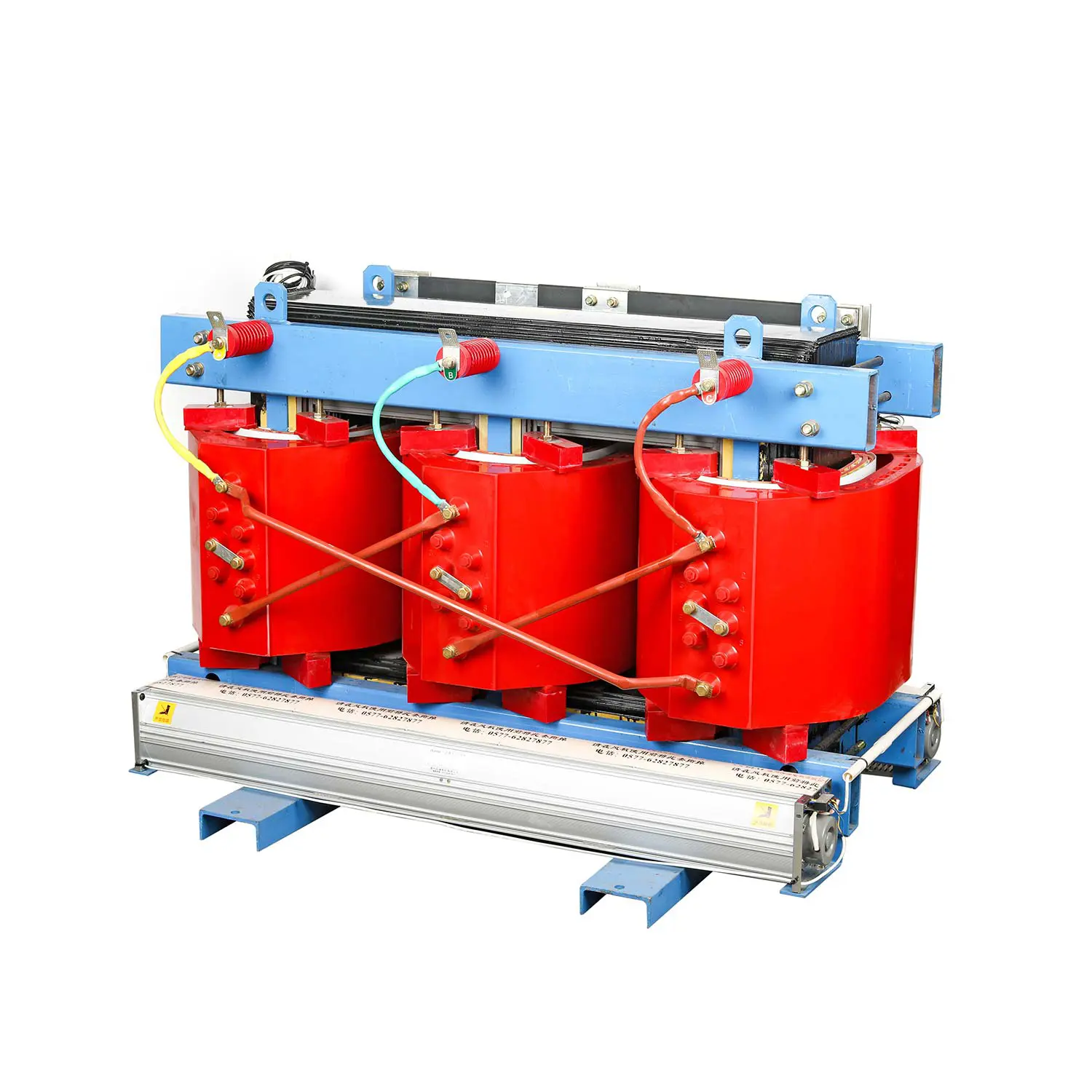

El transformador está completamente aislado con resina epoxi, y el nivel de aislamiento y resistencia al calor es F, y el transformador no tiene ningún material de apoyo a la combustión, y no produce ningún gas de gas u otros productos intermedios que no conduzcan para el medio ambiente durante la operación, por lo que tiene las características de la buena retraso de la llama, la protección ambiental y el ahorro de energía.

◆ Enlace interno

El transformador de voltaje y el interruptor sólido chino están conectados por los accesorios de cable sólidos aislados de la compañía, que están completamente aislados, seguros y confiables.

● Función y características

La cámara de alta voltaje de la subestación de caja europea miniaturizada está compuesta por un interruptor de carga de alto voltaje, fusible de alto voltaje y un arrendador de rayos, que puede detener la transmisión de alimentación y tener protección contra la sobrecarga y cortocircuito al mismo tiempo. La cámara de bajo voltaje está compuesta de interruptor de aire de bajo voltaje, transformador de corriente, amperímetro y voltímetro. La subestación de caja europea miniaturizada adopta la tecnología de procesamiento líder y tiene una buena resistencia a la corrosión y resistencia al desgaste. Sus ventajas son combinación flexible, transporte conveniente, instalación y construcción, bajo costo, sin contaminación y operaciones seguras y confiables. Al mismo tiempo, la subestación de caja europea miniaturizada es un dispositivo con un alto grado de automatización, y está diseñado de manera inteligente, lo que puede proteger completamente todas las partes y satisfacer las necesidades de desatendidas. En términos generales, la subestación de caja europea miniaturizada es el tipo de transformador de caja que ahorra inversiones y obtiene el efecto más rápido.

● La cámara de alto voltaje

La cámara de alto voltaje generalmente está protegida por una combinación de interruptor de carga y fusible. Después de volar una fase del fusible, los viajes de enlace trifásico. Los interruptores de carga están disponibles en tipo de aire comprimido, tipo de vacío, tipo de hexafluoruro de azufre, etc., que puede distribuir el mecanismo operativo y realizar una actualización automática; El fusible es un fusible que limita la corriente de alto voltaje con un delantero, que tiene una acción confiable y una gran capacidad de ruptura. Consulte la tabla a continuación para ver los principales parámetros técnicos. Para transformadores superiores a 800 kVA, se pueden seleccionar disyuntores de circuitos de vacío como Zn12, Zn28 y VS1 para su protección.

● La cámara de bajo voltaje

El lado del interruptor principal de la cámara de bajo voltaje adopta un interruptor de circuito universal o inteligente, que puede proteger selectivamente el circuito; El interruptor de salida adopta un nuevo tipo de interruptor de carcasa de plástico, que es de tamaño pequeño y de arco corto, hasta 30 circuitos; Hay modos de conmutación de contactor y sin contacto para que los usuarios puedan elegir.

● El transformador

YB □ -12 Substación de tipo de caja europea miniaturizada Elija transformadores de la serie S9, S10 y S11 de baja pérdida, inmóviles, completamente sellados, transformadores secos de tipo seco con papel ambiental aislado o aislado de resina, y la parte inferior está equipada con un trolley para facilitar la entrada y la salida del transformador.

● Tablas de parámetros de rendimiento

◆ Parámetros técnicos del interruptor de carga

◆ Parámetros técnicos del fusible de alto voltaje

◆ Parámetros técnicos del interruptor de circuito de bajo voltaje

● Condiciones de uso ambientales

◆ Altitud: la subestación de tipo de caja europea miniaturizada debe usarse dentro de los 4000 m

◆ Temperatura: -25 ~ 40 ℃

◆ Humedad relativa: el promedio diario no es más del 95%, y el promedio mensual no es más del 90%;

◆ Lugar de instalación: sin fuego, peligro de explosión, polvo conductivo, gas corrosivo químico y vibración violenta. Si se exceden las condiciones anteriores, los usuarios pueden consultar con nuestra empresa.

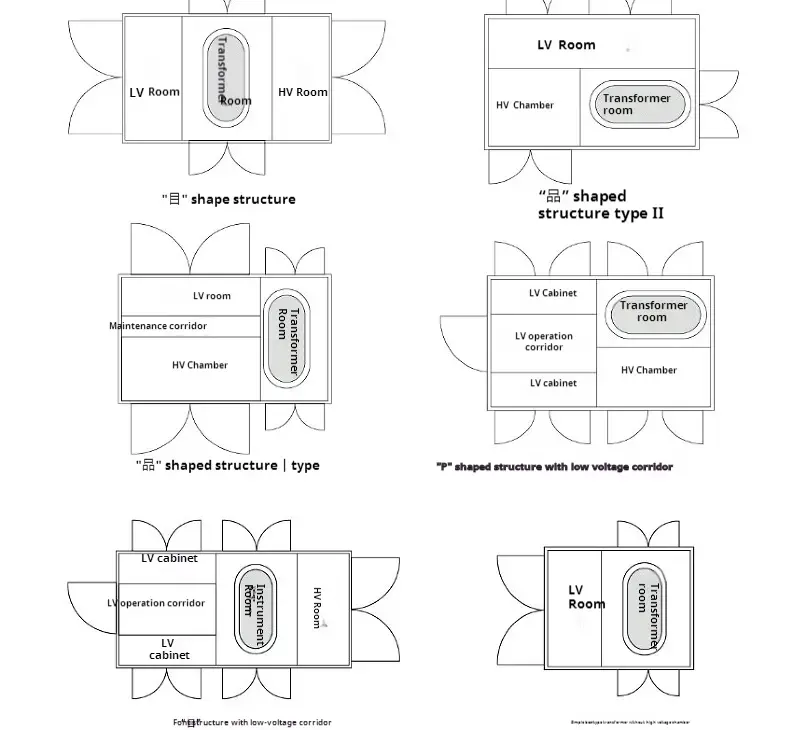

● Diagrama de dimensión de diseño

● ¿Por qué elegir KEXR?

◆ Ventajas del producto: nuestra subestación de tipo de caja europea miniaturizada tiene muchas patentes y aprobó varias certificaciones (ISO9001,3C, etc.), la calidad del producto excelente es la base de nuestro punto de apoyo.

◆ Ventajas de precios: Desde el punto de vista del cliente, KEXR cree que las pequeñas ganancias pero la rotación rápida pueden hacer que las empresas sobrevivan por más tiempo. Por lo tanto, el precio del producto de KEXR es más bajo que el promedio de la industria y adoptamos una lista de precios paso a paso, y más compras traerán más descuentos.

◆ Ventajas de garantía de calidad: proporcionamos una garantía de 12-24 meses para la mayoría de los productos KEXR, que excede la de la mayoría de nuestros pares.

◆ Esquema de personalización único: teniendo en cuenta las necesidades individuales de los clientes, podemos producir productos personalizados para cumplir con diferentes escenarios de uso.
