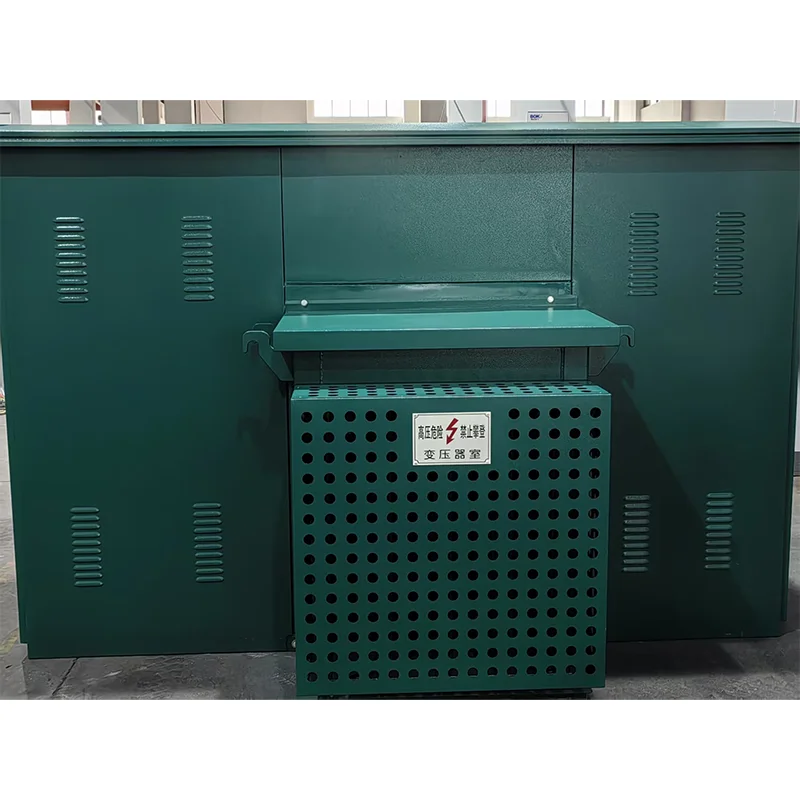

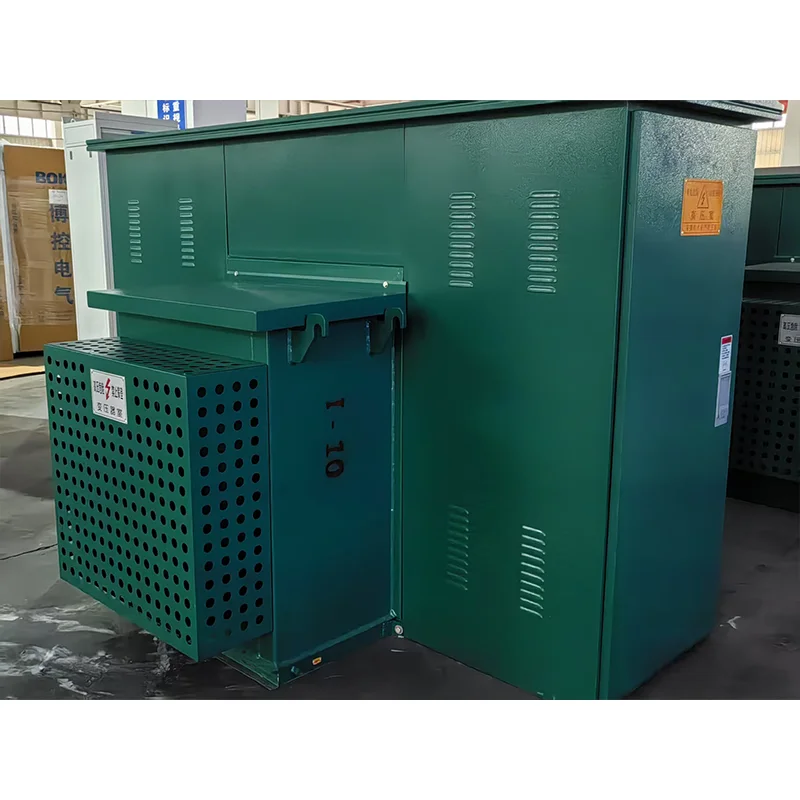

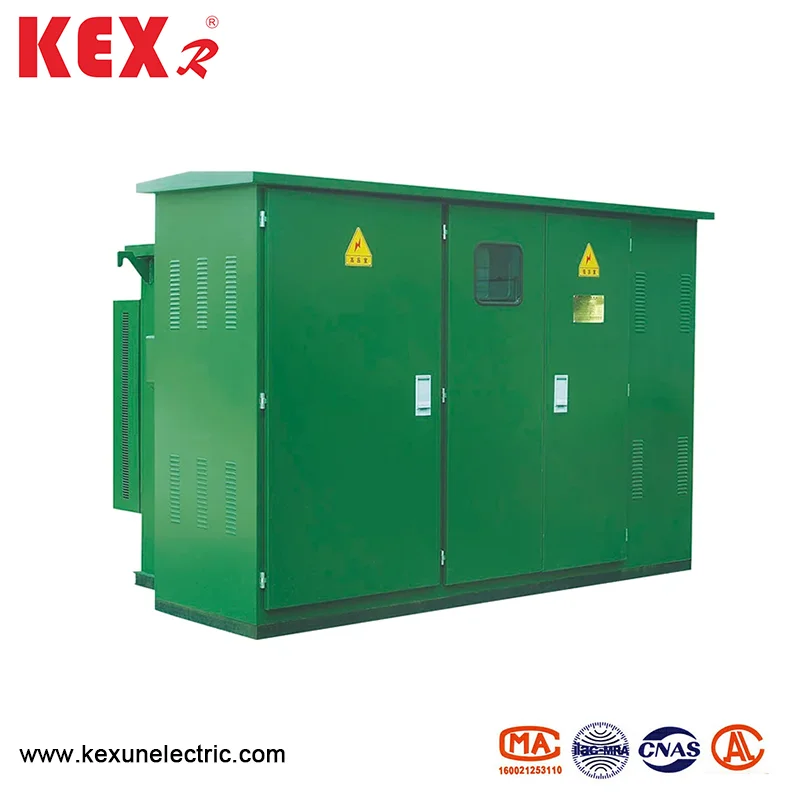

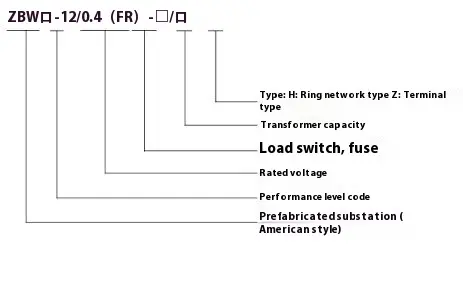

Gabinete de tipo de caja estadounidense preinstalado

● Ventajas del producto

1. El gabinete de tipo de caja estadounidense preinstalado tiene una estructura compacta y estándar, espacio de piso pequeño, mucho menos que el tipo europeo con la misma capacidad.

2. Estructura sellada, aislada, seguridad fuerte.

3. El gabinete de tipo de caja estadounidense preinstalado adopta transformadores con baja pérdida, bajo ruido, bajo aumento de temperatura, fuerte capacidad de sobrecarga, resistencia al cortocircuito y una fuerte resistencia al impacto asegura el alto rendimiento del producto.

4. Acepte varias soluciones para satisfacer las necesidades personalizadas de los clientes y tratar con diferentes escenarios de uso.

● Estructura del gabinete

◆ Diseño general

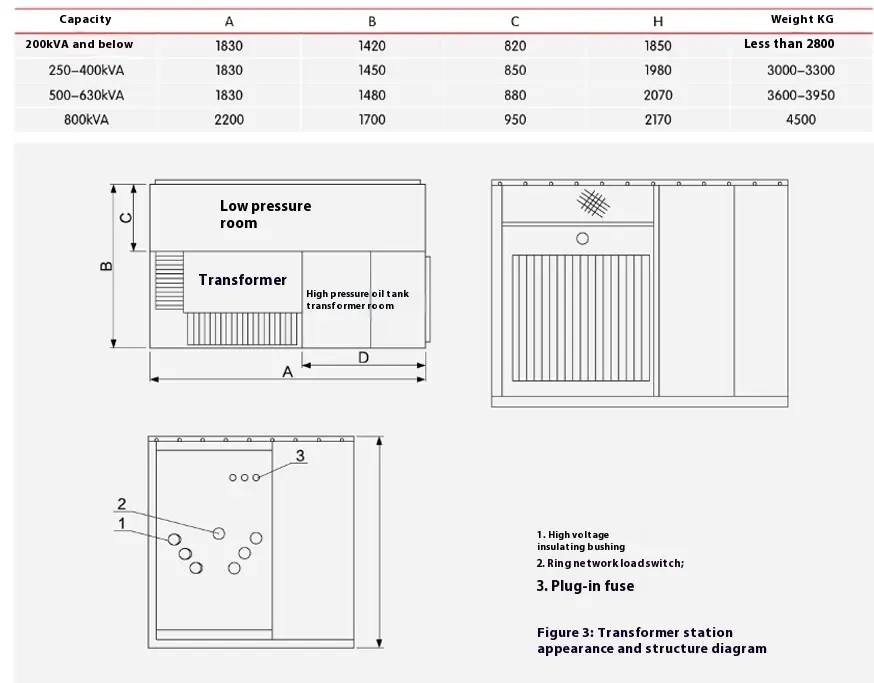

La apariencia y la estructura del gabinete de tipo de caja estadounidense preinstalado de 10 kV se muestran en las Figuras 2 y 3. El tanque de aceite se divide en dos partes, la parte superior es el tanque de aceite de alta presión, y la parte inferior es el tanque de aceite del transformador. Las dos partes solo están conectadas eléctricamente y el aceite está bloqueado. El diagrama esquemático se muestra en la Figura 1, en la que las líneas "I" e "I" son alimentadores de red de bucle ", las ramas LL" son ramas de transformadores y "V" es una salida de bajo voltaje. El gabinete se puede usar tanto en el sistema de alimentación de red de anillo como en el sistema de terminal, y la conversión es muy conveniente. La alimentación de la línea y la rama "Lⅲ" se cambia con el interruptor de carga de la red de anillo. Al mismo tiempo, el terminal entrante del lado de alto voltaje del transformador está equipado con fusibles de protección de respaldo y fusibles enchufables para proteger la falla de cortocircuito y la sobrecarga y sobre la protección de la temperatura de la rama. Al mismo tiempo, también se pueden instalar dispositivos de visualización de alto voltaje y pararrayos. El extremo de bajo voltaje del transformador se emite después de pasar a través de un medidor y un interruptor de circuito de bajo voltaje.

◆ Transformador

El gabinete de tipo de caja estadounidense preinstalado adopta el transformador de aceite trifásico de la serie S11 con baja pérdida, bajo aumento de temperatura y bajo ruido. La estructura completamente sellada aísla efectivamente la contaminación del aire y la degradación del aislamiento causada por la humedad. La lámina corrugada de la cubierta del tanque de aceite tiene las funciones de disipación y enfriamiento de calor, y reduce efectivamente la presión interna.

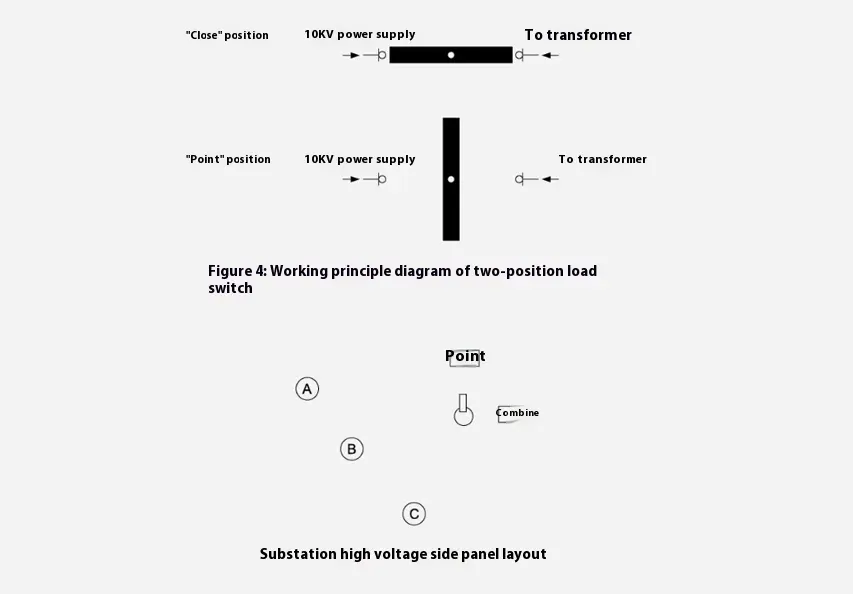

◆ Interruptor de carga terminal de dos estaciones

Su diagrama estructural se muestra en la Figura 4, en la que "I" está conectado al terminal entrante de alto voltaje. Durante la operación, el usuario inserta el mango de funcionamiento especial en el eje giratorio del interruptor de carga y lo gira 90 grados en sentido antihorario, y el interruptor de carga gira a la posición "apagado". El interruptor de carga del terminal solo corta la rama del transformador en el modo de fuente de alimentación del terminal o funciona al reemplazar el núcleo del fusible del enchufe, por lo que el interruptor de carga negativa del terminal solo tiene dos posiciones de apagado y encendido, y la fuerza operativa también es pequeña debido a su pequeño tamaño. Para reducir la contaminación del aceite en el tanque de aceite, se sugiere que el usuario apague el interruptor de bajo voltaje antes de operar el interruptor de carga para reducir la carga lateral de presión.

◆ Fusible de protección

El fusible de protección del gabinete de tipo de caja estadounidense preinstalado está conectado en serie con el fusible enchufable en la rama del transformador (ver R1 y R2 en la Figura 2) para formar un fusible de protección de rango completo. Solo sopla cuando hay una falla de cortocircuito dentro del gabinete, por lo que la probabilidad de soplar es muy baja. Se instala en el tanque de aceite superior, y el tanque de aceite debe abrirse si se va a actualizar.

◆ Insertar fusible de tipo

Su núcleo de fusión tiene doble sensibilidad (temperatura y corriente), es decir, se derrite cuando el lado de la carga falla (sobrecarga o temperatura excesiva). El fusible y el fusible de protección contra la copia de seguridad se utilizan en serie, que pueden proteger todo el rango de corriente pequeña (varias veces en) a una corriente grande (varias decenas de kiloameros), y la corriente de ruptura máxima es de 50ka.

Nota:

1. Todos los enumerados en la tabla son clasificaciones de fusibles. El fusible de protección de respaldo solo se sopla cuando hay una falla de cortocircuito dentro del gabinete de tipo de caja americana preinstalada.

2. El transformador seleccionado solo es adecuado para el modo de conexión de Dyn11.

3. Al seleccionar el fusible insertado, debe considerarse que 3-4 veces la corriente de capacidad total del transformador debe derretirse dentro de los 300s, y al mismo tiempo, debe satisfacerse 12 veces la corriente de capacidad total del transformador no debe derretirse cuando 0.1s se usa.

4. Según los estándares IEC, el fusible puede funcionar en el rango político de -25 ℃ ~+40 ℃. Cuando la temperatura del aceite es superior a +40 ℃, la corriente nominal del fusible debe reducirse en un 1% por cada aumento de 1 ℃.

◆ Tipo de codo y cabezal de cable de tipo "t"

Las líneas entrantes y salientes de alto voltaje de 12kV preinstaladas de caja americana de cajas adoptan líneas entrantes y salientes de cable, y la fuente de alimentación de alto voltaje se saca del tanque de aceite por mangas aislantes con fundición epoxídica. Para facilitar la prueba de la fábrica y la prueba de aceptación del usuario, las mangas aislantes tienen la capacidad de resistir 10 kV de potencia de potencia de voltaje y voltaje de soporte de impulso de rayo. Antes de instalar el cabezal del cable, es necesario saber si el usuario requiere pararrayos. Si es necesario, un conjunto de mangas aislantes en las líneas entrantes y salientes del bucle adopta el tipo de paso de doble paso, y el otro conjunto adopta el tipo de paso único.

Elija una cabeza de cable en forma de codo o T que coincida con la sección del cable, limpie sus superficies internas y externas y la superficie de la manga aislante con etanol anhidro, aplique un poco de grasa de silicona de vacío 7501 en la superficie del manguito, e instálelo de acuerdo con las especificaciones especiales de instalación del área de trabajo de cable. En el otro extremo de la manga aislante de doble paso, instale un arrestador de óxido de zinc totalmente sellado especial de la misma manera. Consulte las instrucciones para la instalación del cabezal del cable.

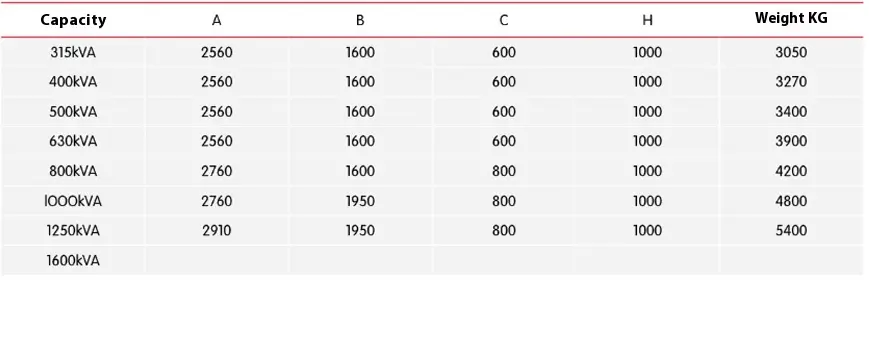

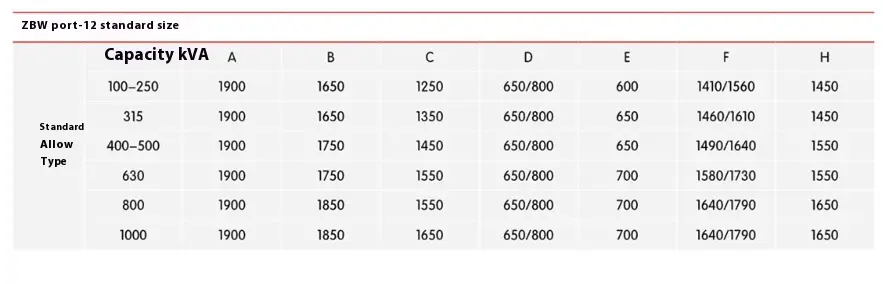

● Dimensiones del gabinete de tipo de caja estadounidense preinstalado
