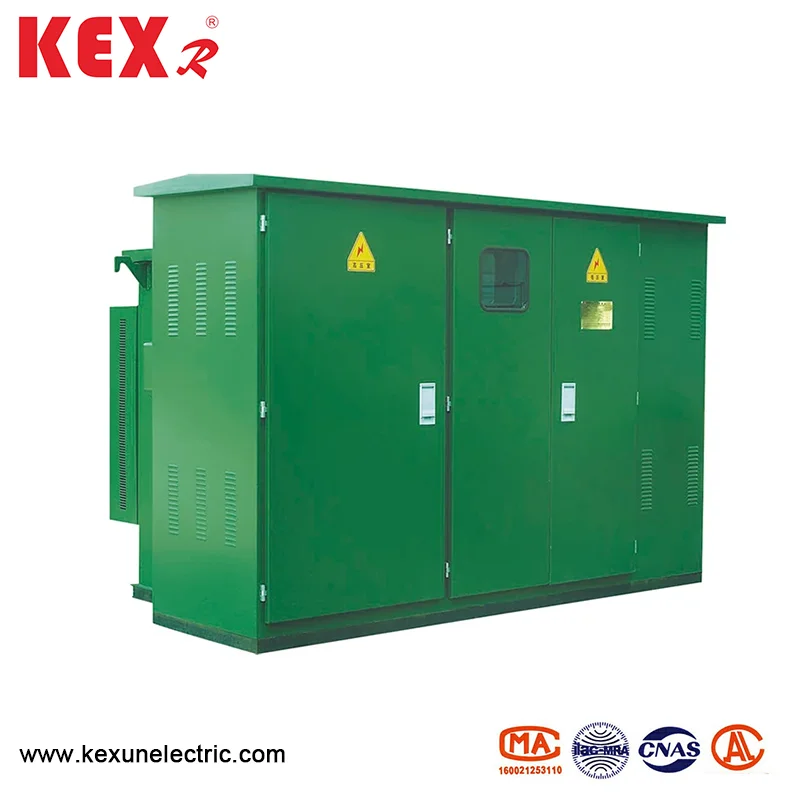

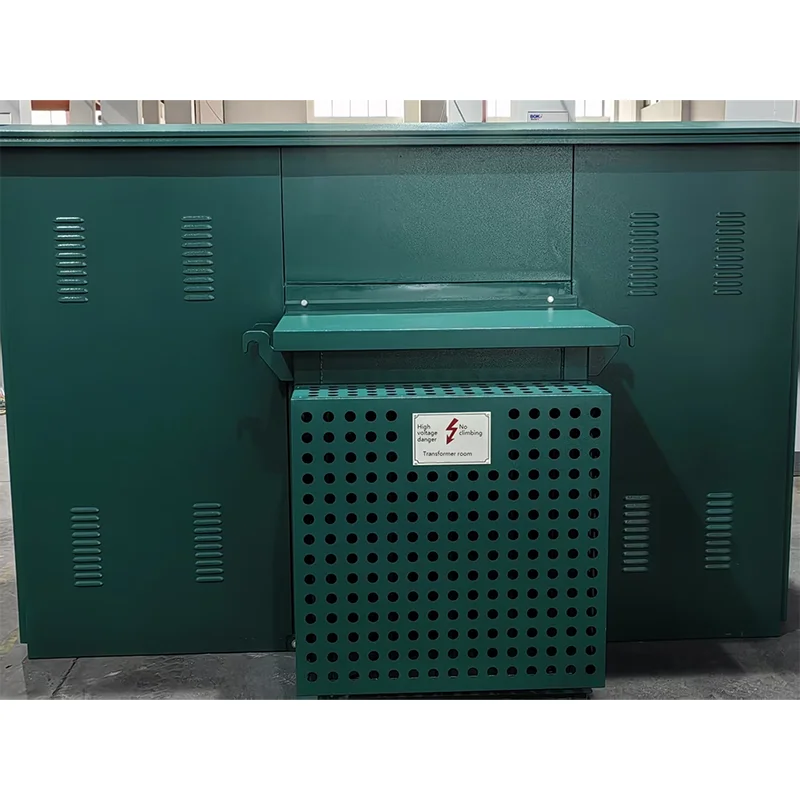

Subestación de tipo de caja estadounidense preinstalada

● Características de la estructura del producto

◆ La subestación de tipo de caja estadounidense ZBW-12 tiene una estructura compacta y un pequeño volumen, que es solo aproximadamente 1/3 ~ 1.5 del transformador de caja europea nacional con la misma capacidad, reduciendo así en gran medida el espacio del piso.

◆ La subestación adopta una estructura completamente sellada y totalmente aislada, sin distancia de aislamiento, y protege de manera confiable la seguridad personal.

◆ El cableado de alto voltaje se puede usar tanto para la red de anillo como para el terminal, con modo de fuente de alimentación flexible y alta confiabilidad.

◆ Excelente rendimiento del transformador: baja pérdida, bajo ruido y bajo aumento de temperatura; Fuerte capacidad de sobrecarga, resistencia al cortocircuito y resistencia al impacto.

◆ Cumplir todo tipo de requisitos de alimentación de bajo voltaje, que se pueden seleccionar de acuerdo con el esquema o diseñado por usted mismo.

● Tabla de parámetros técnicos

● Fusible

El lado de alto voltaje de la subestación de tipo de caja americana preinstalada se proporciona con protección de rango completo mediante la conexión en serie del fusible de protección de respaldo y el fusible enchufable, que es simple en principio, económico y confiable; El fusible de protección de respaldo es un fusible limitante de corriente de alto voltaje de alto voltaje con gran capacidad de ruptura. Solo cuando el transformador falla internamente, el fusible enchufable está equipado con un fusible de doble sensible, que puede proporcionar una doble protección de la corriente y la temperatura. Después de que se explota el fusible de doble sensible, el núcleo del fusible se puede reemplazar fácilmente en el sitio.

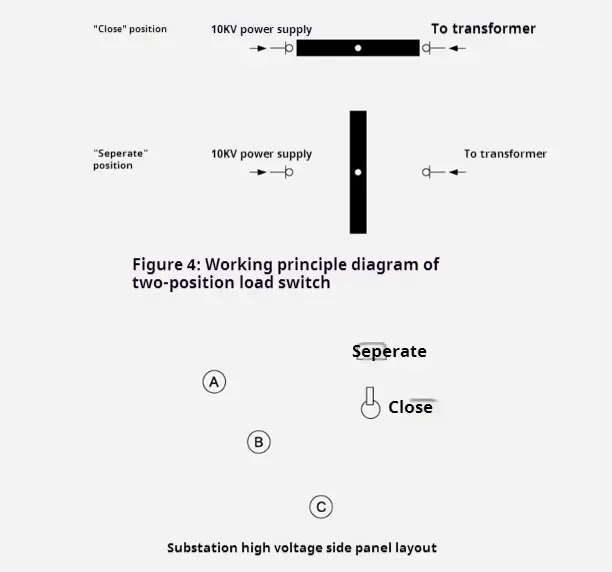

● Secuencia de estructura y operación

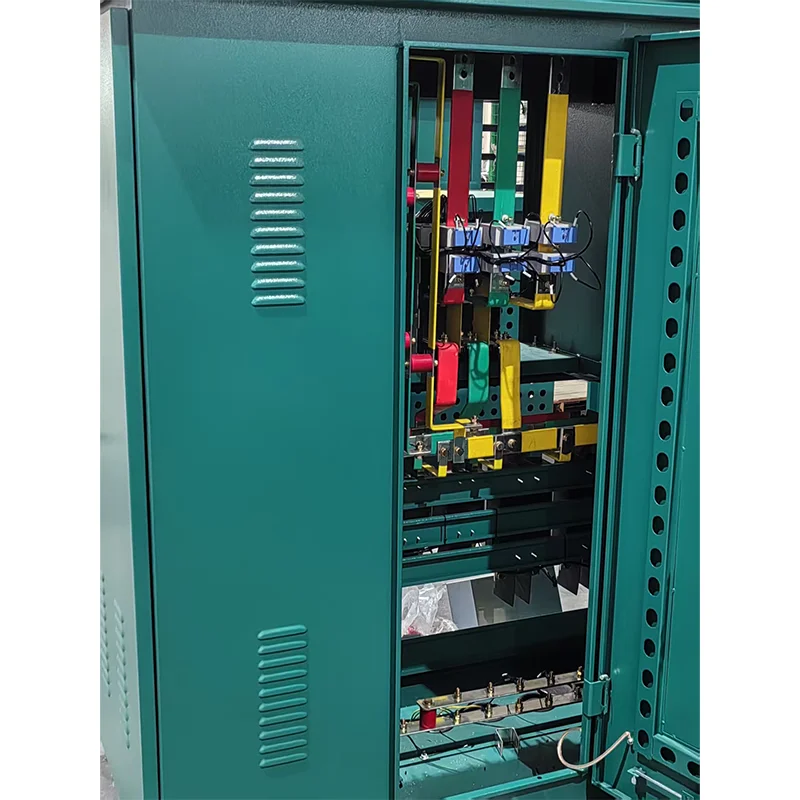

1. El diseño

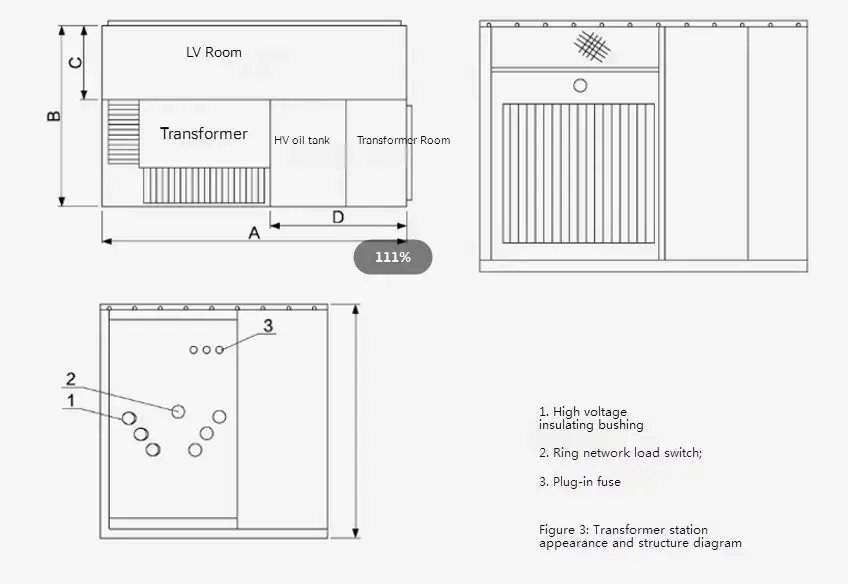

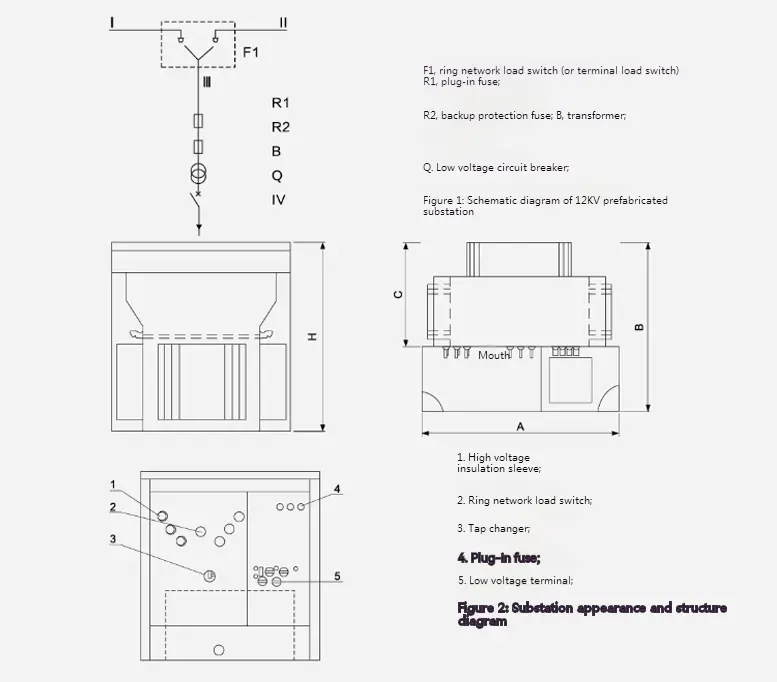

Para la forma y la estructura de la subestación de tipo de caja estadounidense ZBW-12 de 10kV, ver Figura 2 y Figura 3. El tanque de aceite se divide en dos partes: la parte superior es el tanque de aceite de alto voltaje y la parte inferior es el tanque de aceite del transformador. Las dos partes solo están conectadas eléctricamente, pero el aceite está bloqueado. El diagrama esquemático se muestra en la Figura 1, en la que las líneas "I" e "I" son alimentadores de red de bucle ", las ramas LL" son ramas de transformadores y "V" es una salida de bajo voltaje. La subestación se puede usar tanto en el sistema de alimentación de red de anillo como en el sistema de terminal, y la conversión es muy conveniente. La alimentación de la línea y la rama "Lⅲ" se cambia con el interruptor de carga de la red de anillo. Al mismo tiempo, el terminal entrante del lado de alto voltaje del transformador está equipado con fusibles de protección de respaldo y fusibles enchufables para proteger la falla de cortocircuito y la sobrecarga y la protección contra la sobretemperatura de la rama. Al mismo tiempo, también se pueden instalar dispositivos de visualización de alto voltaje y pararrayos. El extremo de bajo voltaje del transformador se emite después de pasar a través de un medidor y un interruptor de circuito de bajo voltaje.

Dimensiones y peso

2. El transformador

La subestación de tipo de caja estadounidense KEXR Adopta la nueva serie S9 y S11 La serie trifásica transformadores inundados de aceite tiene las ventajas de baja pérdida de carga sin carga, bajo aumento de temperatura, bajo ruido y baja altura. La pérdida sin carga y la pérdida de carga del transformador son más bajas que las del transformador S9 original, alcanzando el nivel avanzado doméstico en la actualidad. El transformador es de estructura completamente sellada, lo que aísla efectivamente la contaminación del aire y la degradación del aislamiento causada por la humedad. Se deja un cojín de aire de 40-90 mm en la parte superior del tanque de aceite, que puede desempeñar el papel de la disipación de calor y el enfriamiento junto con las corrugaciones de la cubierta del tanque de aceite, y puede reducir efectivamente la presión interna.

Dimensiones y peso

3. Fusible de protección de respaldo

Está conectado en serie con el fusible enchufable en la rama del transformador (ver R1 y R2 en la Figura 2) para formar un fusible de protección de rango completo. Solo sopla cuando hay una falla de cortocircuito dentro de la subestación, por lo que la probabilidad de soplar es muy baja. Se instala en el tanque de aceite superior, y el tanque de aceite debe abrirse si se va a actualizar.

4. Fusible para enchufar

◆ Su núcleo de fusión tiene doble sensibilidad (temperatura y corriente), es decir, se derrite cuando el lado de la carga falla (sobrecarga o temperatura excesiva). El fusible y el fusible de protección contra la copia de seguridad se utilizan en serie, que pueden proteger todo el rango de corriente pequeña (varias veces en) a una corriente grande (varias decenas de kiloameros), y la corriente de ruptura máxima es de 50ka.

◆ La coincidencia razonable del fusible de respaldo y el fusible de complemento afecta directamente el rendimiento de toda la subestación. Consulte la siguiente tabla para una parte de las pautas de selección de fusibles en una subestación de tipo de caja americana preinstalada de 10kV solo para referencia. Nota: No es adecuado para otros tipos de subestaciones.

● Dimensión de esquema de la subestación de tipo de caja americana preinstalada
