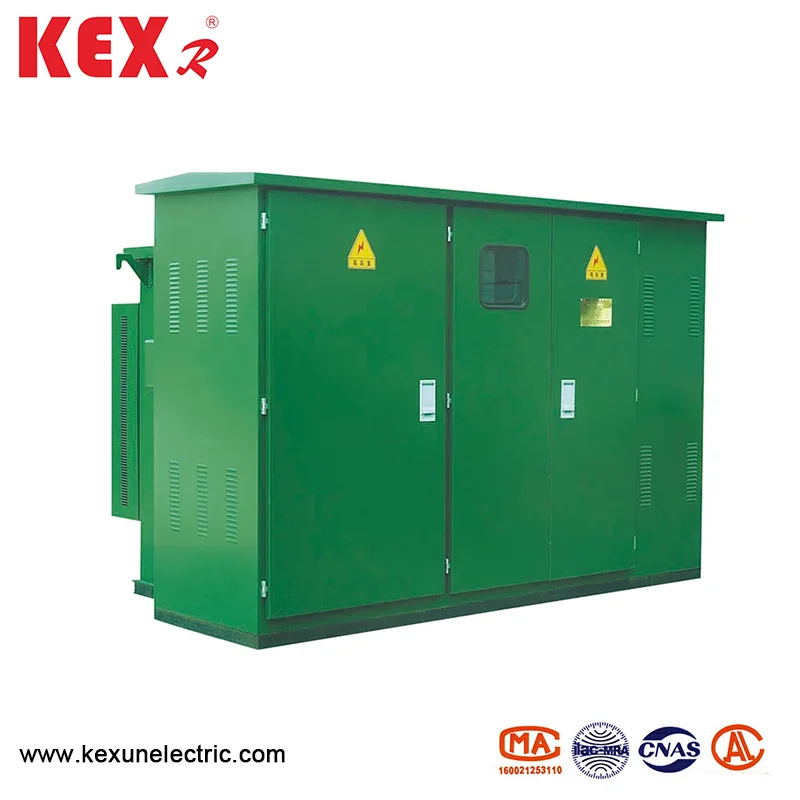

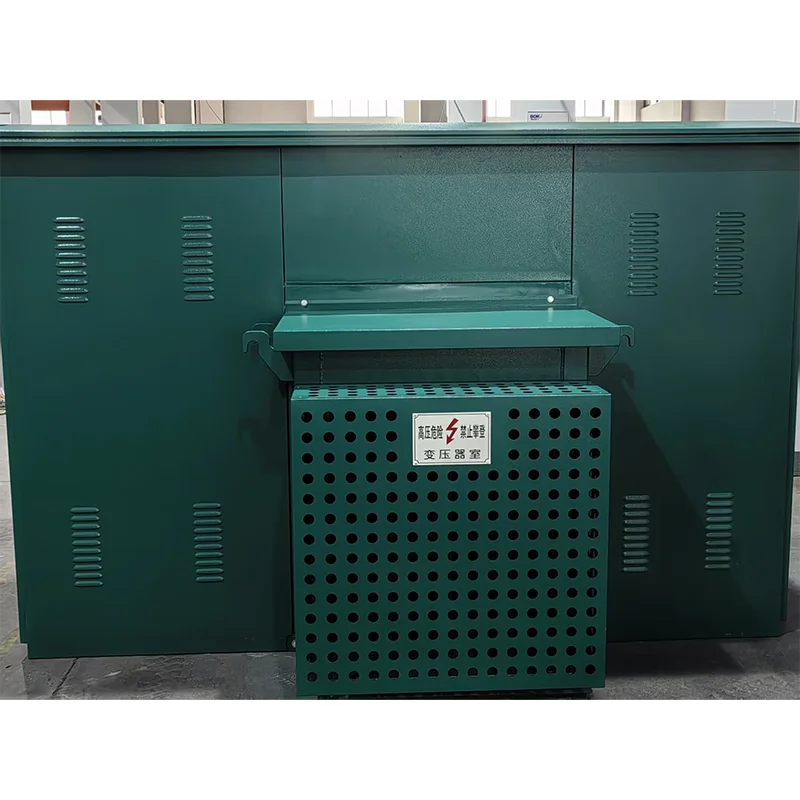

Transformador de caja estadounidense preinstalado

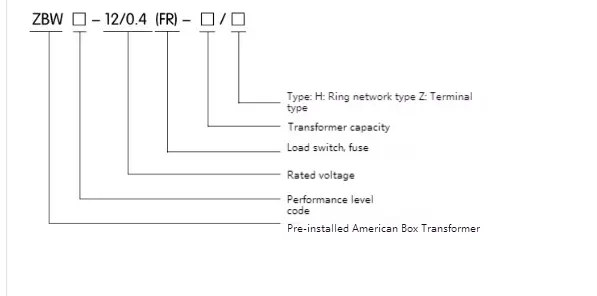

Modelo y significado

● Condiciones de uso ambientales

◆ Temperatura del entorno: el transformador de caja americano preinstalado debe usarse en el entorno entre -30 ~ 40 ℃

◆ Altitud: por debajo de 4000m

◆ Velocidad del viento: por debajo de 34m/s

◆ Humedad: la humedad relativa diaria promedio no es más del 95%; El valor de humedad relativa mensual no es más del 95%

◆ Nivel a prueba de golpes: la aceleración horizontal no es más de 0.4m/s², y la aceleración vertical no es más de 0.15m/s²

◆ Inclinación de instalación: dentro de 3 °

◆ Entorno de instalación: el aire circundante no está obviamente contaminado por gases corrosivos y combustibles, y no hay una vibración violenta en el sitio de instalación.

Nota: Al ordenar el transformador de caja estadounidense preinstalado más allá de las condiciones anteriores, puede negociar con nuestra empresa.

● Tabla de parámetros técnicos

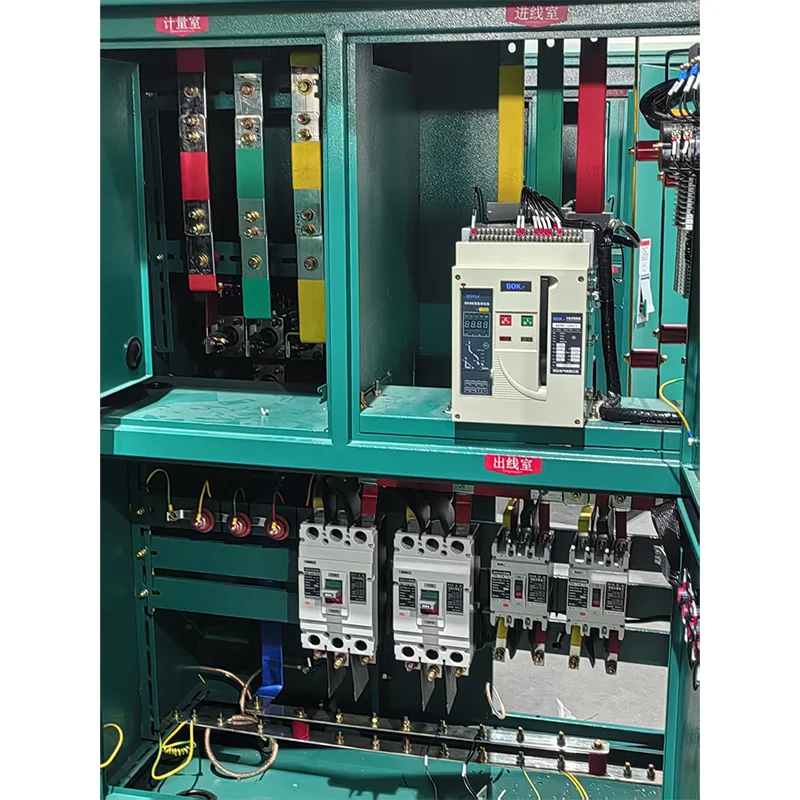

◆ Transformador

◆ Interruptor de carga

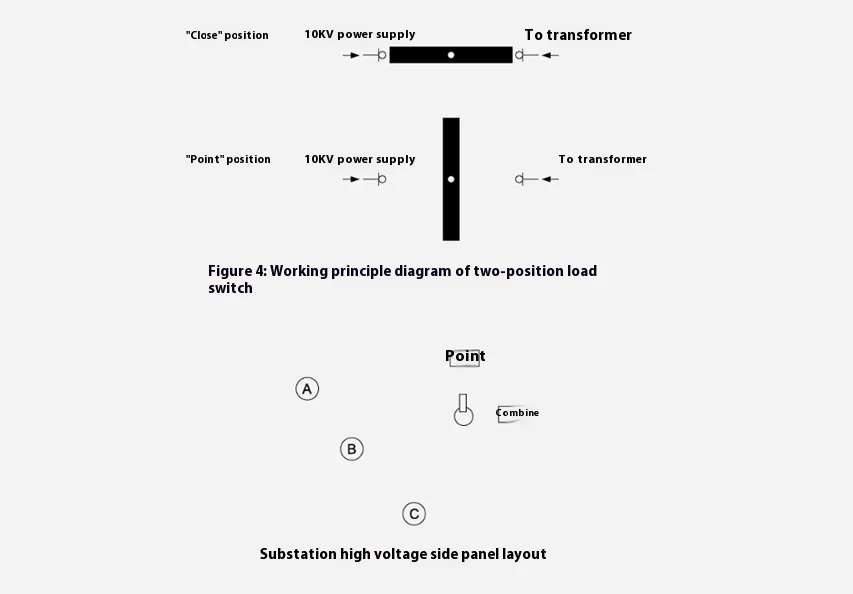

El interruptor de carga del transformador de caja estadounidense preinstalado es un interruptor de enlace trifásico, inmerso en aceite. mecanismo operativo; Se puede abrir y cerrar con carga, y su velocidad de apertura y cierre no tiene nada que ver con la fuerza operativa. Los tipos son de dos estaciones, tipo T de cuatro estaciones y de cuatro estaciones V.

◆ Fusible de protección de respaldo

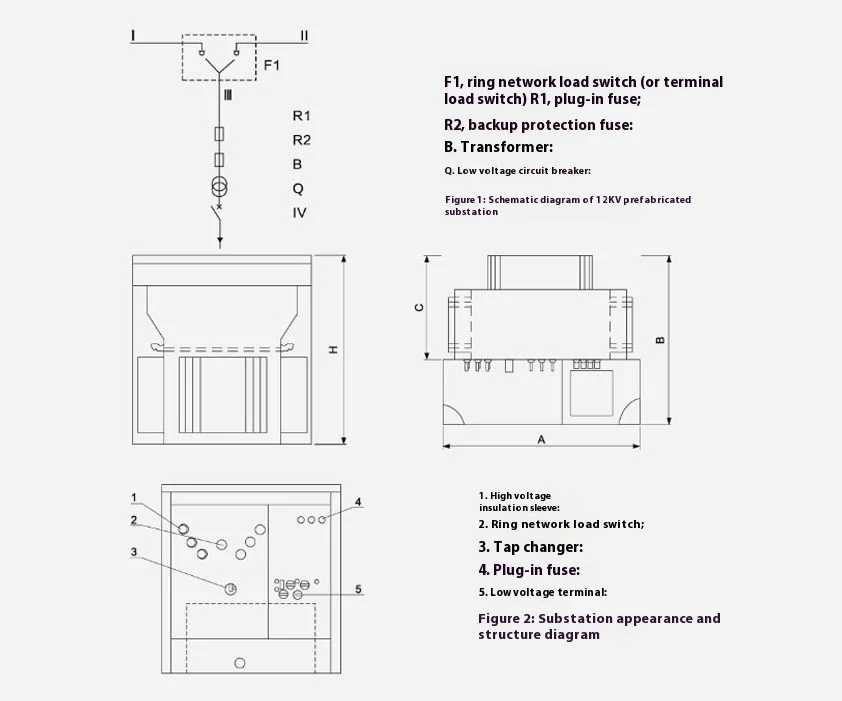

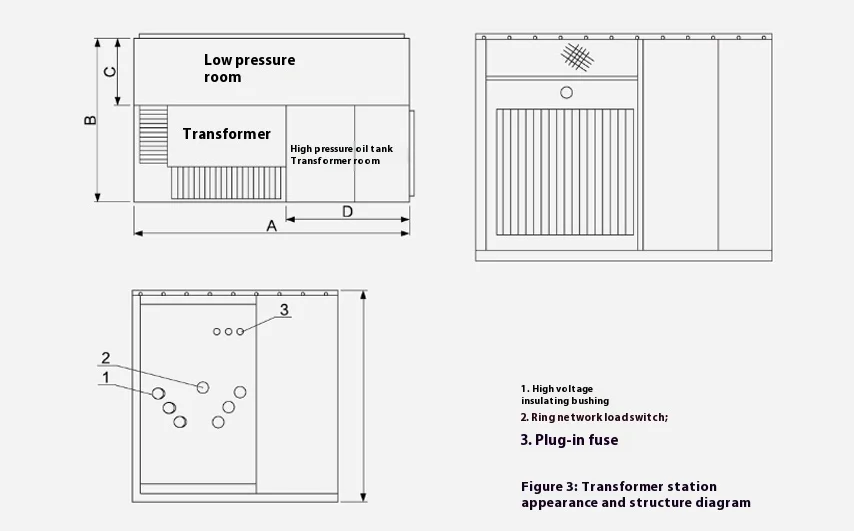

El fusible del transformador de caja estadounidense preinstalado está conectado en serie con el fusible enchufable en la rama del transformador (ver R1 y R2 en la Figura 2) para formar un fusible de protección de rango completo. Solo sopla cuando hay una falla de cortocircuito dentro del transformador, por lo que la probabilidad de soplar es muy baja. Se instala en el tanque de aceite superior, y el tanque de aceite debe abrirse si se va a actualizar.

◆ Enchufe el fusible

1. El núcleo del fusible del transformador de caja estadounidense preinstalado tiene dos características de temperatura y corriente, es decir, la sobrecarga se produce en el extremo de la carga, o se derrite cuando la temperatura es demasiado alta. El fusible de enchufe y el fusible de protección de respaldo se utilizan en serie, que pueden proteger todo el rango de varios amperios a varios miles de amperios, y la corriente de ruptura máxima es 50ka.

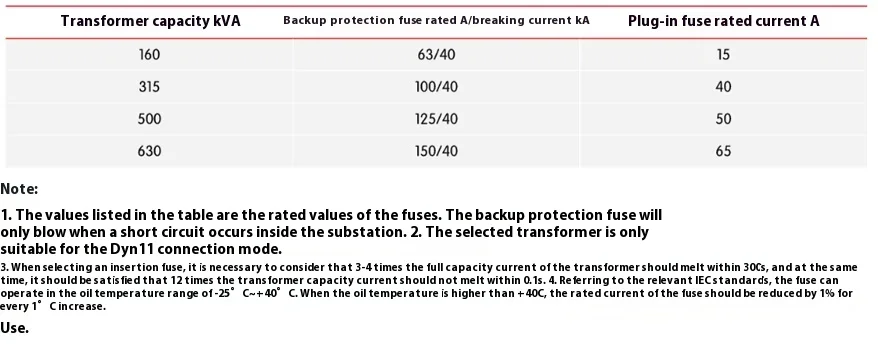

2. La coincidencia razonable del fusible de respaldo y el fusible de complemento afectará directamente el rendimiento de todo el transformador. Consulte la siguiente tabla para una parte de las pautas de selección de fusibles en el transformador de caja estadounidense preinstalado de 10 kV como referencia.

3. El fusible de plug-in es un elemento que puede reemplazar el núcleo del fusible externamente. Al reemplazar, primero tire del anillo de extracción de la válvula de alivio de presión del tanque de combustible superior para equilibrar la presión dentro y fuera del tanque de combustible. Para garantizar la seguridad de los operadores y el equipo, los fusibles enchufables deben estar enchufados y desenchufados cuando no haya carga. Por lo tanto, el interruptor de bajo voltaje debe apagarse primero para cortar la carga completa en el lado de bajo voltaje. Luego, el mango en el asiento del fusible debe desenroscar con el mango de funcionamiento, y luego girarse en aproximadamente 90 grados para eliminar la adhesión entre la junta y la pared externa. El fusible fusible debe tirar oblicuamente hacia arriba durante 70-80 mm, y debe permanecer por unos segundos. Después de que se agota un poco de aceite en la masa fundida, la fusión se debe extraer para evitar gotas de aceite de otros componentes fuera del tanque de combustible. Limpie la superficie de la fusión con un paño de algodón limpio y luego reemplace el núcleo. Al reemplazar, asegúrese de prestar atención a los parámetros indicados en el núcleo fundido, y no se pueden sustituir diferentes parámetros. Consulte el archivo adjunto 3 para los pasos de reemplazo. Inserte el núcleo fundido después del reemplazo en el soporte del fusible, y cuando el mango del núcleo fundido se gire a la posición de bloqueo, asegúrese de que la lavadora de acero inoxidable esté cerca del soporte del fusible, y el mango se abrocha en el jefe para asegurarse de que la subestación esté completamente sellada y libre de humedad. Luego, el interruptor de bajo voltaje está cerrado nuevamente y la fuente de alimentación se puede reanudar en este momento.

4. Porque el transformador de caja estadounidense preinstalado es un sistema trifásico, ya sea un fusible de protección de copia de seguridad o un fusible enchufable, cuando se derrite una fase de una fase, la fusión trifásica debe reemplazarse en general, a menos que se pueda determinar que solo la fusión de una fase ha pasado la corriente de falla.
