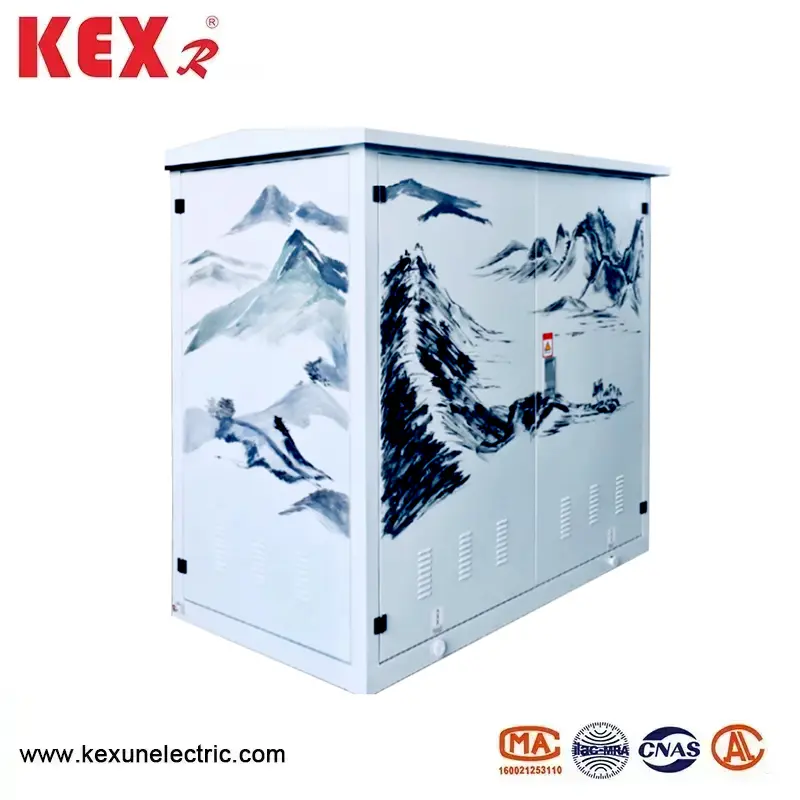

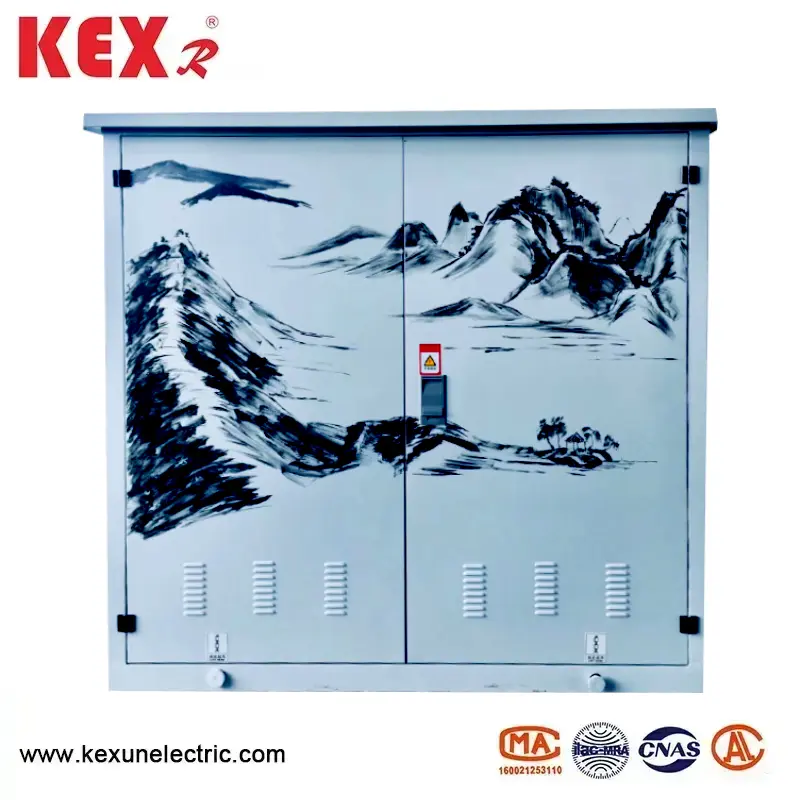

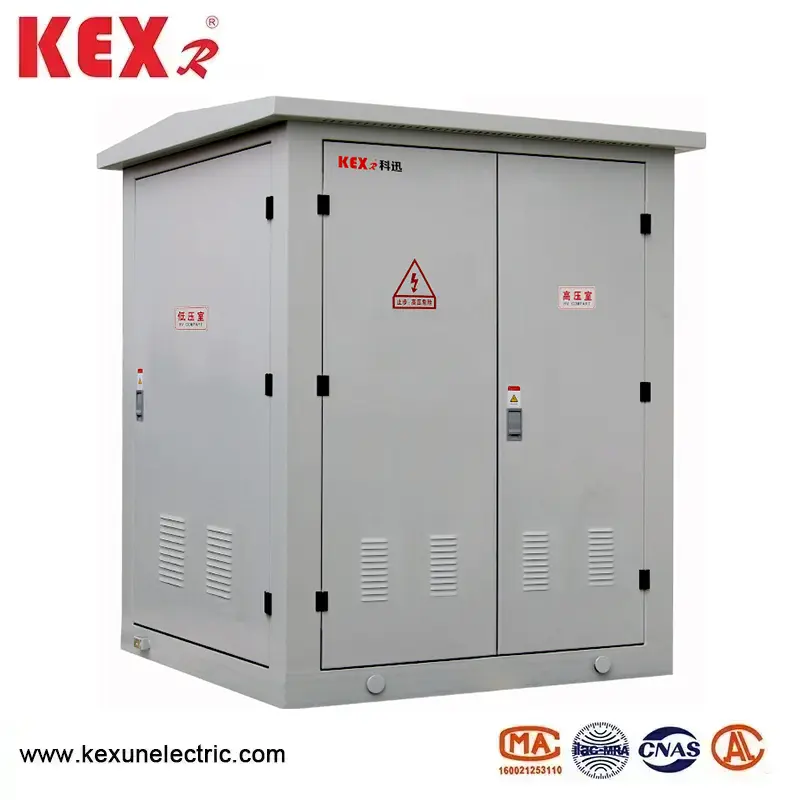

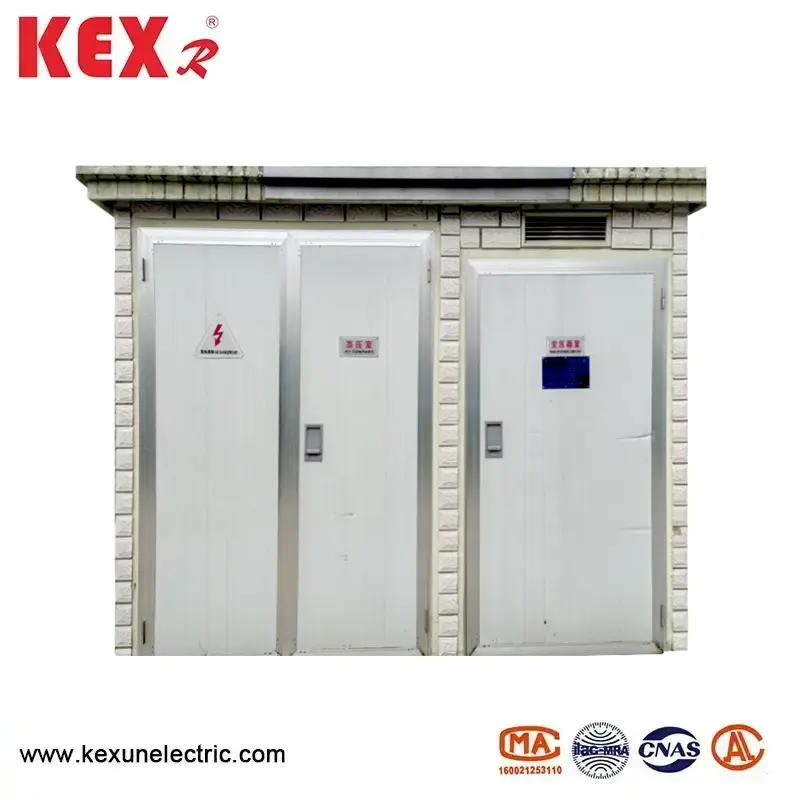

Subestación de 3 fases montada en almohadilla

La subestación montada en la almohadilla de 3 fases producida por KEXR, un proveedor profesional de transmisión y distribución de energía en China, es un equipo de energía compacto y modular adecuado para la distribución de energía urbana, parques industriales, nueva energía (energía fotovoltaica/eólica) y otros escenarios. En comparación con la subestación tradicional, es más pequeño y más flexible de instalar.
Modelo: YB-12
Marca: kexr

Enviar Consulta

Descripción del Producto

● Descripción general del producto

La subestación montada en la almohadilla de 3 fases es más flexible y conveniente de usar que las subestaciones civiles, y se usa ampliamente en la reconstrucción de redes urbanas de edificios de gran altura, cuartos residenciales, parques industriales, centros comerciales, aeropuertos, terminales ferroviarias, escuelas, una empresa minera y otros lugares.

● Funciones y características de la subestación montado en la almohadilla de la fase tipo 3

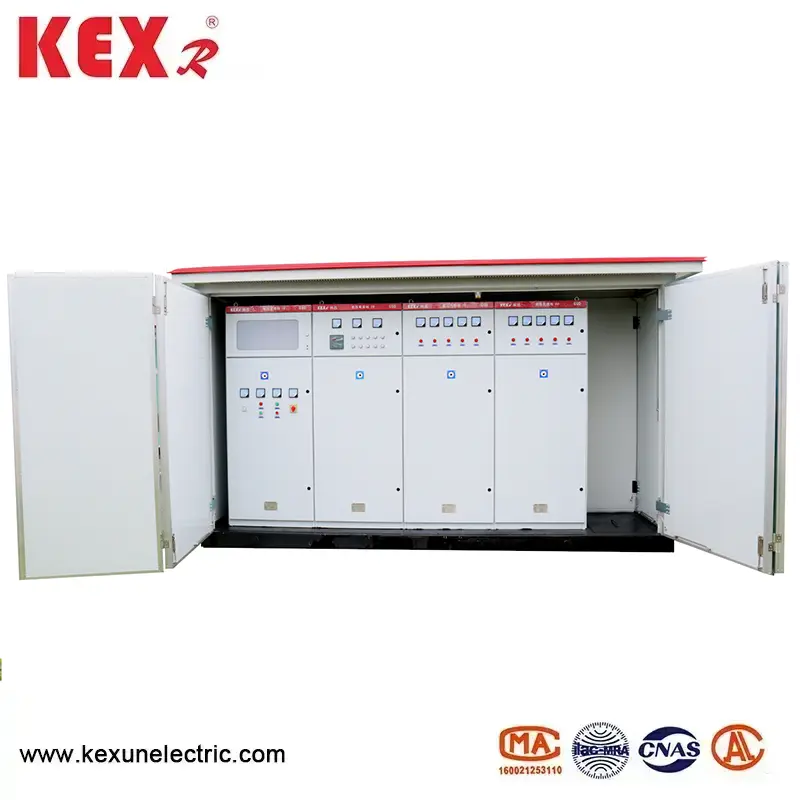

Subestación montada en la almohadilla La cámara de alto voltaje está compuesta de interruptor de carga de alto voltaje, fusible de alto voltaje y arrestado de rayos, que puede detener la transmisión de alimentación y evitar sobrecarga y cortocircuito al mismo tiempo; La cámara de bajo voltaje está compuesta de interruptor de aire de bajo voltaje, transformador de corriente, amperímetro y voltímetro. La subestación montada en la almohadilla de 3 fases tiene tecnología avanzada y confiable, y todas las cajas adoptan tecnología de procesamiento avanzada, que tiene una buena resistencia a la corrosión y resistencia al desgaste. Tiene las ventajas de combinación flexible, transporte conveniente, instalación y construcción, bajo costo, sin contaminación y operaciones seguras y confiables.

● Usando condiciones

◆ La altitud no supera los 4000 m

◆ Temperatura ambiente: -25 ℃ -40 ℃

◆ Humedad relativa: el valor promedio diario no es más del 95%, y el valor promedio mensual no es más del 90%

◆ Lugar de instalación: un lugar sin fuego, peligro de explosión, polvo conductor, gas corrosivo químico y vibración violenta.

Nota: Si se exceden las condiciones anteriores, los usuarios pueden negociar con KEXR

● Tablas de parámetros de rendimiento

◆ Parámetros técnicos del interruptor de carga

Número de serie	Artículo	Unidad	FN12-12	Interruptor de carga de vacío FN25-12
1	Voltaje nominal	KV	10
2	Voltaje de funcionamiento máximo	KV	12
3	Frecuencia nominal	Hz	50
4	Corriente nominal	A	630
5	Corriente de carga de ruptura nominal	A	630
6	Corriente estable térmica	KA/S	20/2	20/4
7	Corriente estable dinámica	el	50
8	Corriente de cierre de cortocircuito （Valor máximo）	el	50
9	Tiempos de ruptura de carga completa	Tiempo	20	10000
10	Vida mecánica	Tiempo	2000	10000
11	Voltaje de resistencia de frecuencia de potencia de 1 minuto (fase a tierra)	KV	42
12	Voltaje del impulso del rayo (fase a tierra)	KV	72

◆ Parámetros técnicos del fusible de alto voltaje

Número de serie		Voltaje nominal (KV)	Corriente nominal (a)	Romper la corriente (a)	Fusible calificada de corriente (a)
Modelo del Reino Unido	Modelo CN	Voltaje nominal (KV)	Corriente nominal (a)	Romper la corriente (a)	Fusible calificada de corriente (a)
Sdl❈j	XRNT-12	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Skl❈j		12	125	31.5	25

◆ Parámetros técnicos del interruptor de circuito de bajo voltaje

Modelo	Formulario de lanzamiento	Liberación de corriente calificada	Habilidad de encendido apagado KA (AC 380V)
DW15-630	Tipo termoelectromagnético	315, 400, 630	40
DW15-1000	Tipo de termoelectrón	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Tipo inteligente	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Tipo inteligente	2000, 2500, 3200	100
