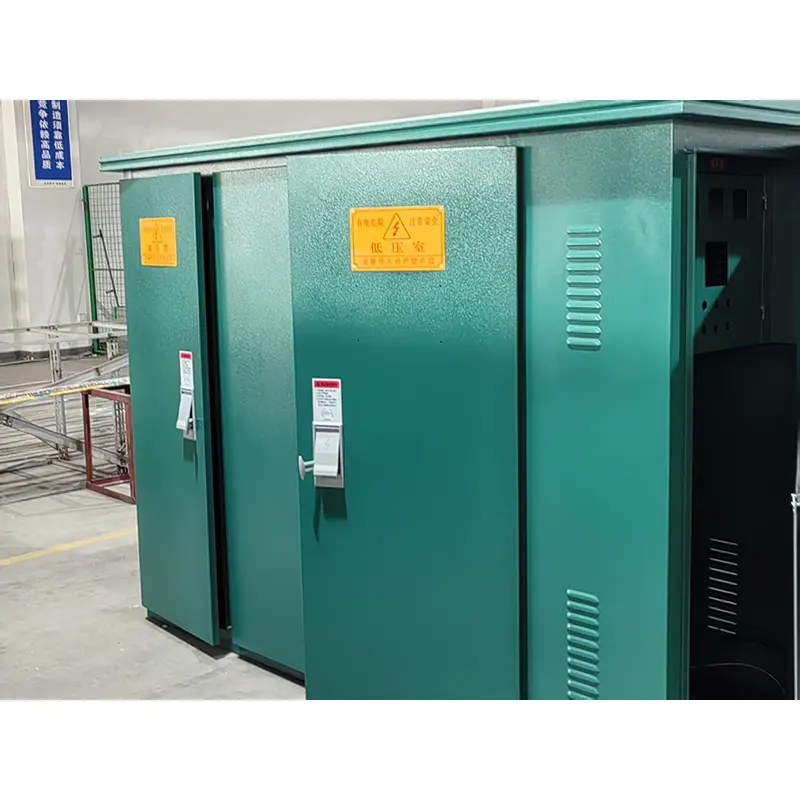

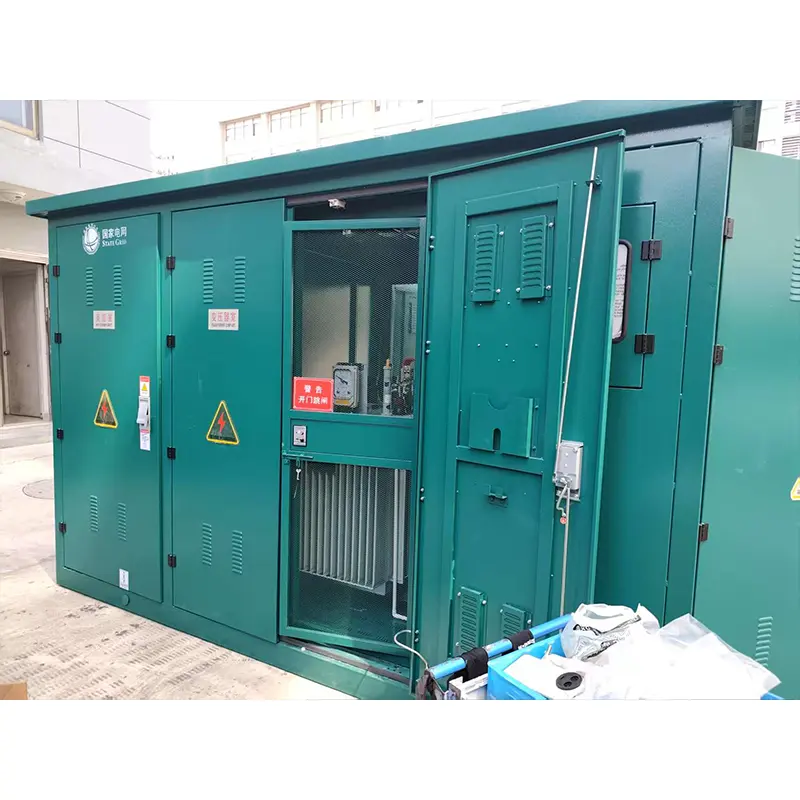

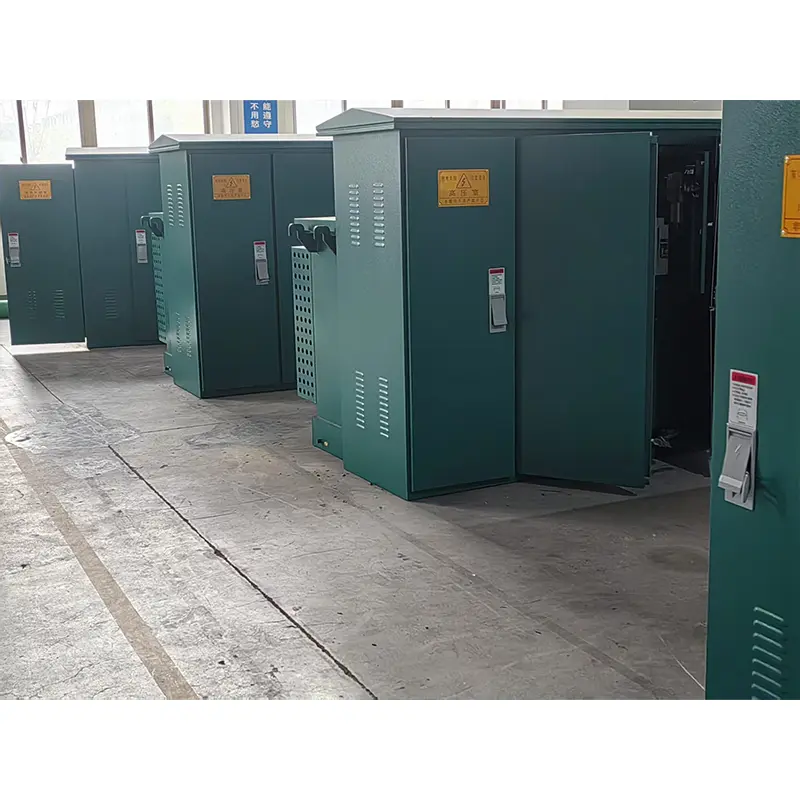

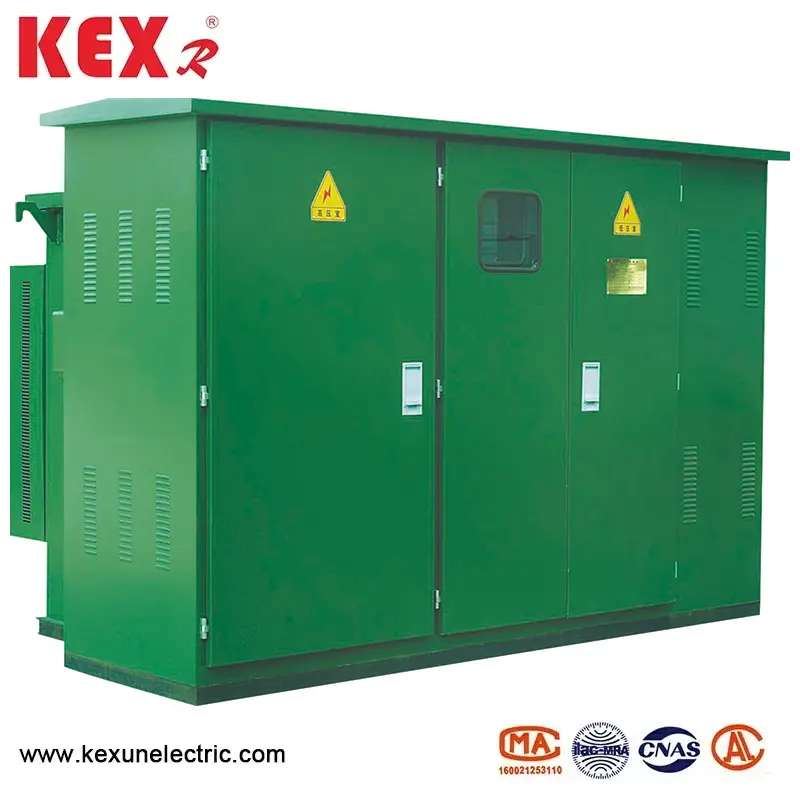

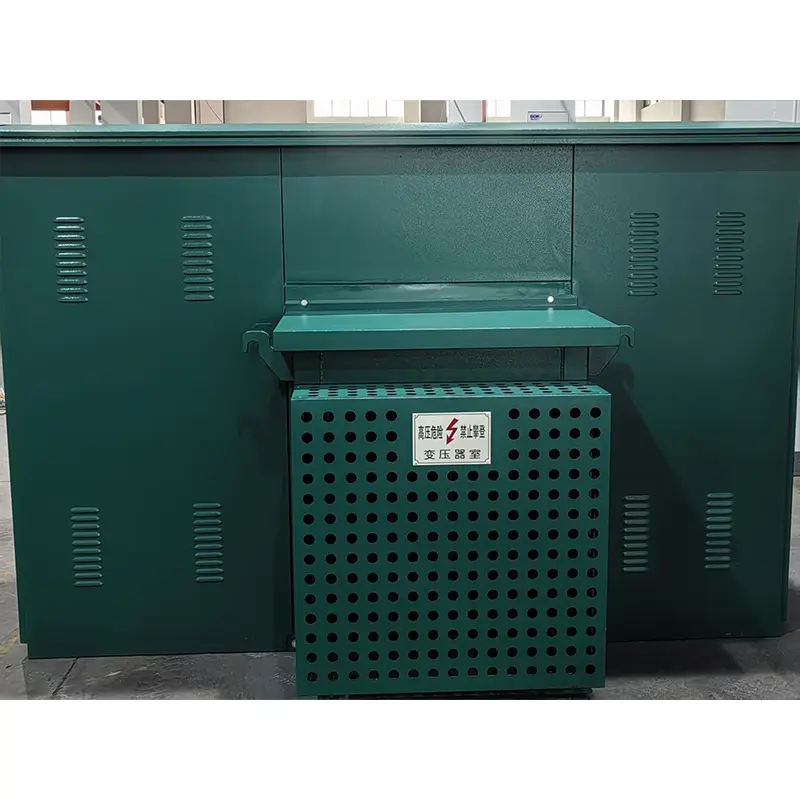

Transformador adjunto de tipo americano

El transformador cerrado de tipo estadounidense, que es producido por KEXR, un proveedor de equipos de transmisión y distribución de potencia en China, es una subestación común, que se utiliza principalmente en el sistema de distribución de 10 kV, y tiene las características de estructura compacta, instalación conveniente, nivel de protección y mantenimiento conveniente.
Modelo: ZBW-12
Marca: kexr

Enviar Consulta

Descripción del Producto

● Componentes clave de la descripción del transformador cerrado de tipo americano

◆ Unidad de alto voltaje

Interruptor de carga inmerso en aceite: la operación de tres estaciones (cerradura de cierre de tierra) la vida mecánica es 2000 veces.

Fusible protector: Bay-O-Net opcional (fusible doble sensible) o tipo de tasa electrónica.

Protección de rango completo (sobrecarga+cortocircuito)

◆ Transformador

El transformador adjunto de tipo estadounidense adopta el tipo de inmersión de aceite estándar estadounidense (aceite mineral o bio-aceite opcional)

Conexión de devanado: △/Y (opcional para 208Y/120V o 480Y/277V)

Límite de aumento de temperatura: ≤ 65k (a 55 ℃ temperatura ambiente)

◆ Unidad de bajo voltaje

Configure el disyuntor principal (según NEMA AB1)

Circuito de rama estándar:

Switch principal 225A

8-12 Road 20-100A Circuito de sucursal

● Transformador cerrado de tipo americano utilizando condiciones

◆ Temperatura ambiente: la temperatura ambiente del transformador adjunto de tipo americano debe ser -30 ~ 40 ℃

◆ Altitud: el transformador encerrado de tipo Americano de tipo ZBW-12 debe instalarse menos de 4000m

◆ Velocidad del viento: equivalente a 34 m/s (no más de 700PA)

◆ Humedad: la humedad relativa diaria promedio no es más del 95%; El valor de humedad relativa mensual no es más del 95%

◆ Proporcionado: la aceleración horizontal no es más de 0.4m/s², y la aceleración vertical no es más de 0.15m/s²

◆ Inclinación de instalación del transformador de tipo americano: no más de 3

◆ Entorno de instalación: el aire circundante no está obviamente contaminado por gases corrosivos y combustibles, y no hay una vibración violenta en el sitio de instalación

◆ Al ordenar este producto más allá de las condiciones anteriores, puede negociar con nuestra empresa.

● Tabla de parámetros técnicos del transformador adjunto de tipo americano

Número de serie	Artículo	Unidad	Parámetros técnicos
1	Voltaje nominal	KV	10/0.4
2	Voltaje de funcionamiento máximo	KV	12
3	Frecuencia nominal	Hz	50
4	Capacidad nominal	kva	150-1600
5	1 minuto de voltaje de resistencia de frecuencia de potencia	KV	35
6	Voltaje del impulso del rayo	KV	75
7	Método de enfriamiento		Onan
8	Corriente de ruptura del fusible de respaldo de alto voltaje	el	50
9	Rompiendo la corriente del fusible enchufable	el	2.5
10	Temperatura ambiente	℃	-35 ~ 40
11	Levantamiento de temperatura de bobina permitida	℃	65
12	Regulación de voltaje sin carga		± 5% o ± 2*2.5%
13	Nivel de ruido	db	50
14	Grado de IP		IP43

● Dimensión de contorno del transformador encerrado de tipo americano

Dimensiones estándar de transformador de tipo estadounidense ZBW-12 American
Capacidad (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Etiquetas calientes: Transformador adjunto de tipo americano
