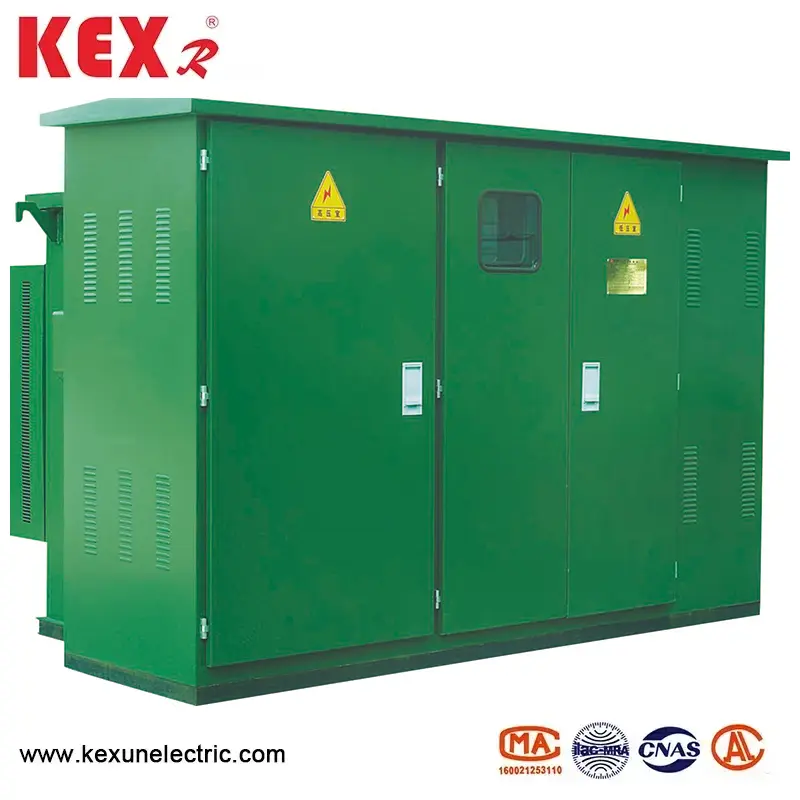

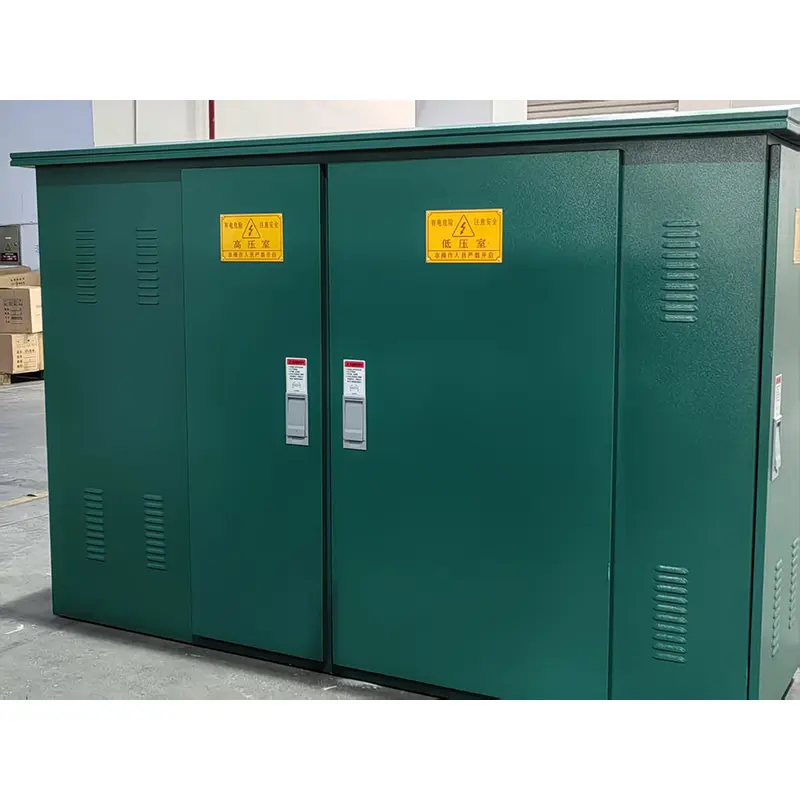

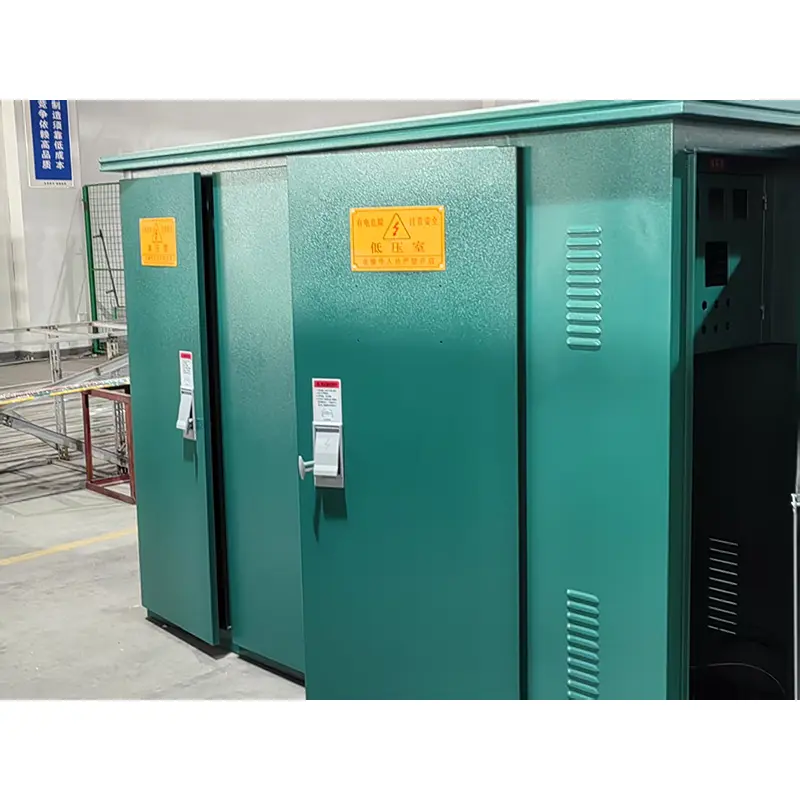

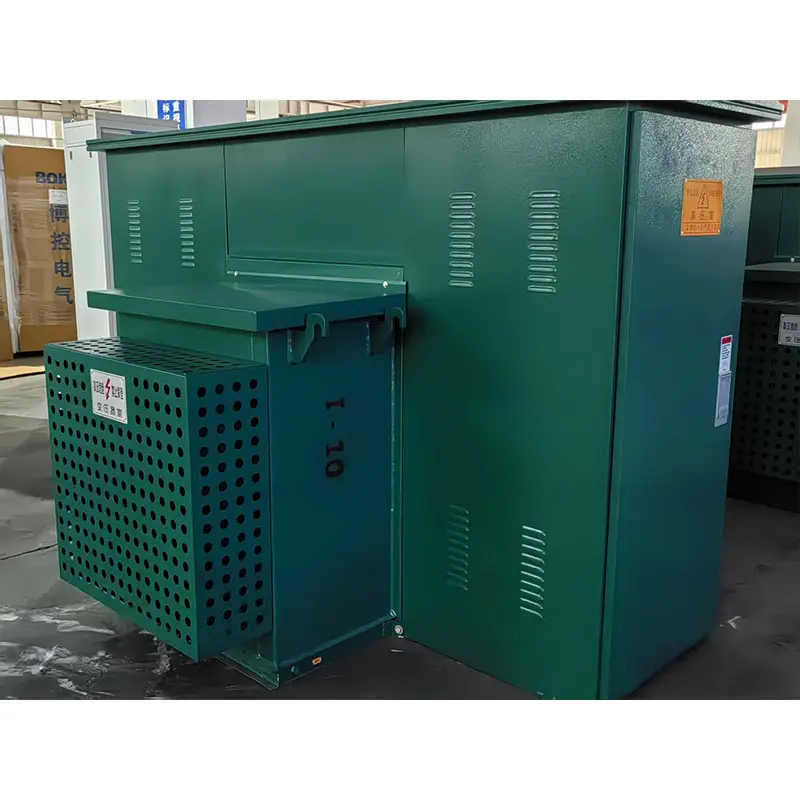

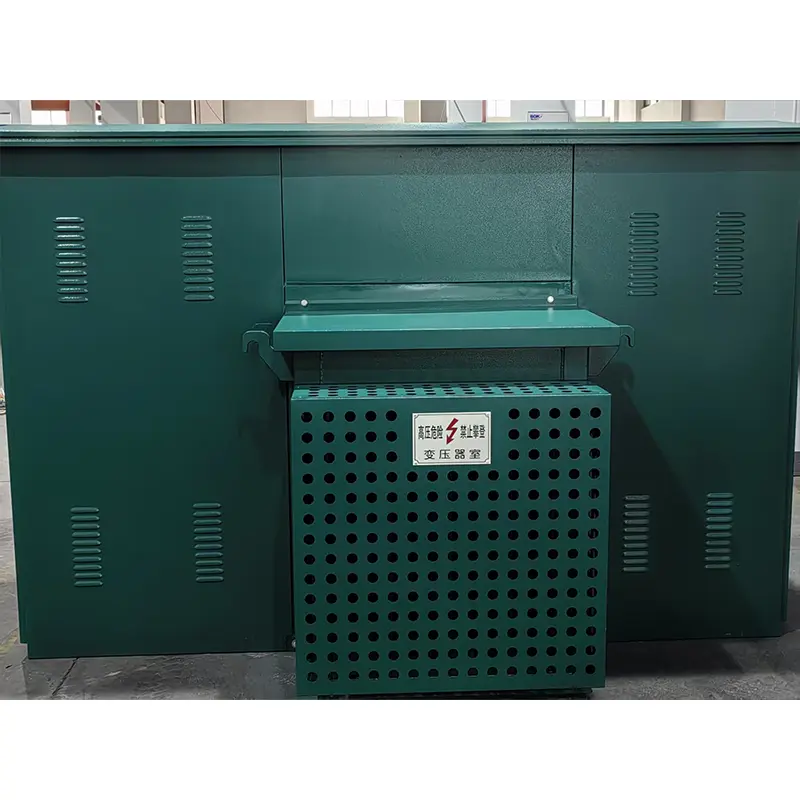

Substación montado en la almohadilla tres fase americana

La subestación montado en la almohadilla tres fase de tipo ZBW-12, producida por el fabricante de China, KEXR, es una subestación con estructura simple, espacio de piso pequeño y aislamiento fuerte, que es adecuado para un voltaje nominal de 10 kV.
Modelo: ZBW-12
Marca: kexr

Enviar Consulta

Descripción del Producto

● Subestación de almohadilla trifásica tipo americana utilizando condiciones

◆ Temperatura ambiente: la temperatura ambiente alrededor de la subestación montado en la almohadilla tres fase americana debe ser -30 ~ 40 ℃.

◆ Altitud: la subestación montado en la almohadilla tres fase americana debe instalarse por debajo de 4000 m;

◆ Velocidad del viento: equivalente a 34 m/s (no más de 700PA);

◆ Humedad: la humedad relativa diaria promedio no es más del 95%; El valor de humedad relativa mensual no es más del 95%;

◆ Proporcionado: la aceleración horizontal no es más de 0.4m/s²

, y la aceleración vertical no es más de 0.15m/s²

◆ Inclinación del sitio de instalación: la inclinación de instalación de la subestación montado en la almohadilla de tres fases estadounidenses no es más de 3

◆ Entorno de instalación: el aire circundante no está obviamente contaminado por gases corrosivos y combustibles, y no hay una vibración violenta en el sitio de instalación

◆ Al ordenar este producto más allá de las condiciones anteriores, puede negociar con KEXR

● Parámetros técnicos de la subestación de almohadilla trifásica de tipo Americano Tipo de ZBW-12

Número de serie	Artículo	Unidad	Parámetros técnicos
1	Voltaje nominal	KV	10/0.4
2	Voltaje de funcionamiento máximo	KV	12
3	Frecuencia nominal	Hz	50
4	Capacidad nominal	kva	150-1600
5	1 minuto de voltaje de resistencia de frecuencia de potencia	KV	35
6	Voltaje del impulso del rayo	KV	75
7	Método de enfriamiento		Onan
8	Corriente de ruptura del fusible de respaldo de alto voltaje	el	50
9	Rompiendo la corriente del fusible enchufable	el	2.5
10	Temperatura ambiente	℃	-35 ~ 40
11	Levantamiento de temperatura de bobina permitida	℃	65
12	Regulación de voltaje sin carga		± 5% o ± 2*2.5%
13	Nivel de ruido	db	50
14	Grado de IP		IP43

El transformador

La subestación de tipo de caja estadounidense KEXR Adopta la nueva serie S9 y S11 La serie trifásica transformadores inundados de aceite tiene las ventajas de baja pérdida de carga sin carga, bajo aumento de temperatura, bajo ruido y baja altura. La pérdida sin carga y la pérdida de carga del transformador son más bajas que las del transformador S9 original, alcanzando el nivel avanzado doméstico en la actualidad. El transformador es de estructura completamente sellada, lo que aísla efectivamente la contaminación del aire y la degradación del aislamiento causada por la humedad. Se deja un cojín de aire de 40-90 mm en la parte superior del tanque de aceite, que puede desempeñar el papel de la disipación de calor y el enfriamiento junto con las corrugaciones de la cubierta del tanque de aceite, y puede reducir efectivamente la presión interna.

Dimensiones y peso

Capacidad	A	B	C	H	Peso （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Dimensión de contorno de la subestación de almohadilla tres fase tipo American Tipo de ZBW-12

Dimensiones estándar de subestación montado en la almohadilla de tres fases de tipo estadounidense ZBW-12
Capacidad (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
