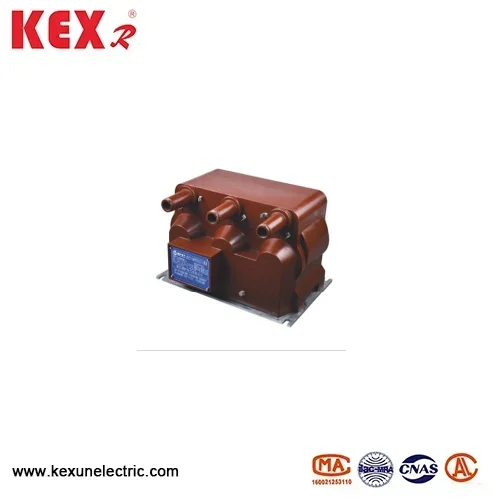

Transformador potencial interior
El transformador de potencial interior de tipo JSZY-10R es un dispositivo producido por China Factory Kexun, que es adecuado para un sistema de puesta a tierra de corriente neutral sin tierra/pequeño y tiene las funciones de monitoreo de medición, protección y aislamiento.
Modelo: JSZY-10R
Marca: kexr
Modelo: JSZY-10R
Marca: kexr
● Descomposición del modelo de transformador potencial interior:
JSZ: Epoxi Epoxi de 3 fases VT.
Y: con devanado de voltaje residual.
10: Voltaje nominal 10kV
R: Código de diseño especial del transformador de potencial interior (generalmente indicando una función mejorada/especial)
● Característica estructural del transformador de potencial interior de tipo
▶ Sistema de aislamiento: el transformador de potencial interior de tipo JSZY-10R adopta la resina epoxi de fundición al vacío (proceso APG)
▶ Diseño a prueba de humedad totalmente cerrado (protección IP54)
Configuración de devanado:
Bobinado principal: Y conexión. Bobinado auxiliar: Triángulo abierto.
● Datos técnicos de transformador de potencial de interior de tipo JSZY-10R
|
Tipo |
Radio de voltaje nominal （kv） |
Combinación de clases |
Clase de precisión y salida nominal 0.2 0.5 3p |
Limitar la salida térmica De devanado secundario |
||
|
Jszy-10r |
10/√3/0.1/√3 |
0.2 0.5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||
|
Jszy-10r |
10/√3/0.1/√3 |
0.2 0.5 3 |
15 |
30 |
50 (100) |
Salida máxima 300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||

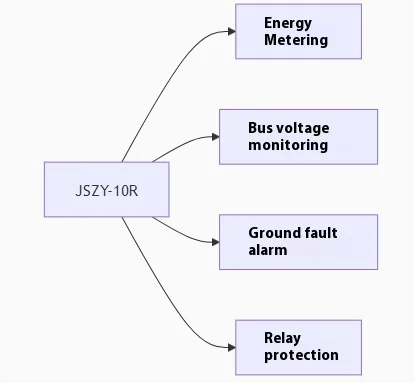

● JSZY-10R Tipo de potencial interior Transformador Escenarios de aplicación típicos

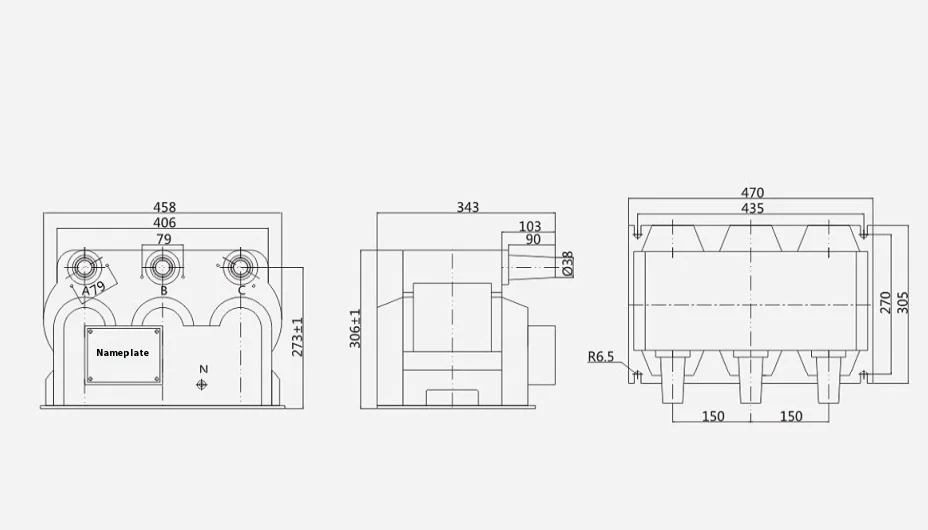

● Dimensiones generales del transformador de potencial interior de tipo JSZY-10R
