Caja de unión fotovoltaica

La caja de unión fotovoltaica producida por la fábrica Kexun en China es adecuada para el sistema de generación de energía en tándem fotovoltaico, que emprende la importante parte de protección de potencia del inversor tándem y el sistema de red eléctrica. Adopta la protección secundaria de los rayos, y el nivel de protección es IP65, que se utiliza para la instalación al aire libre para cumplir con los requisitos de la corrosión a prueba de agua, a prueba de polvo, ultravioleta y rociamiento de sal.
Modelo: KXHLX
Marca: KEXR

Enviar Consulta

Descripción del Producto

● Características de la caja de unión fotovoltaica tipo kxhlx

La estructura interna de la caja de unión fotovoltaica es simple y clara, y el cableado es ordenado y razonable. Alta confiabilidad y mantenimiento simple. La instalación de la pared al aire libre puede adaptarse a varios entornos duros. Además de los materiales y tamaños estándar, se puede personalizar de acuerdo con los requisitos del usuario.

● Parámetros técnicos de la caja de unión fotovoltaica tipo kxhlx

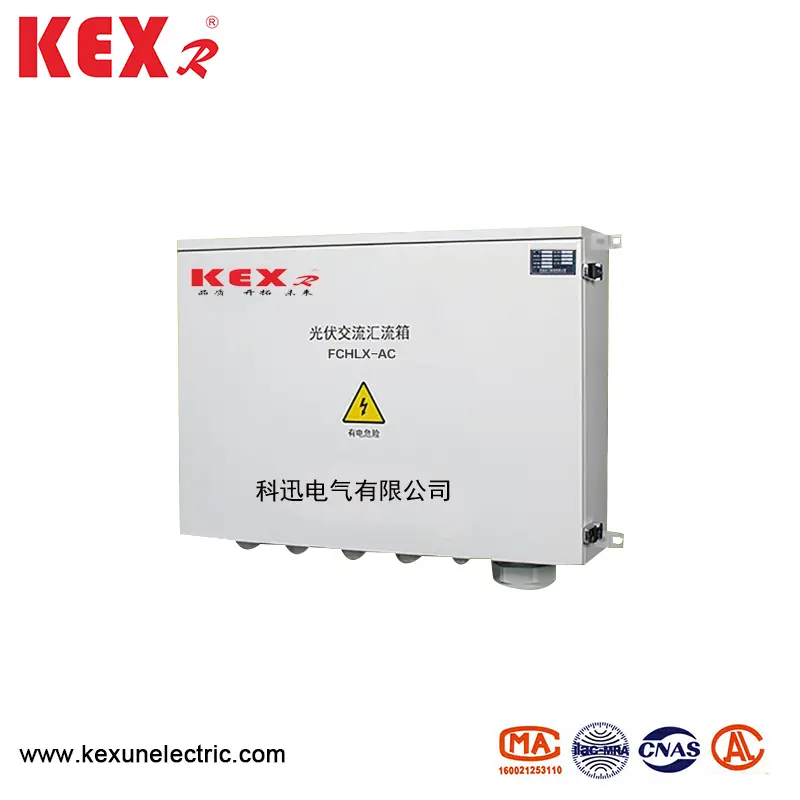

◆ Caja de unión fotovoltaica tipo CA

Artículo	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Líneas de entrada	1 ~ 4	5 ~ 6	7 ~ 8
Voltaje de entrada máximo	690V
Corriente de entrada de líneas	0 ~ 100a
Corriente de salida máxima	250a	400A	630A
Voltaje nominal	480 VAC
Nivel de protección de voltaje	480 VAC
Capacidad de flujo nominal (8/20 μs)	20ka (coincidencia según los requisitos del cliente)
Capacidad de flujo máximo (8/20 μs)	40ka (coincidencia según los requisitos del cliente)
Tiempo de respuesta	＜ 25 ms
Temperatura y humedad	Temperatura de trabajo: -40 ~ 85 ℃ ， 95%, sin condensación y gas corrosivo
Altitud	Menos de 4000m
Material del gabinete	Placa de acero galvanizado de salsa caliente/acero inoxidable/plástico de acero enrollado en frío/plásticos de ingeniería
Grado de IP del gabinete	IP65
Grado de IP de conexión de cable	IP66
Dimensiones de conexión de cable: WHD	800600200 mm	800800200 mm	8001000200 mm

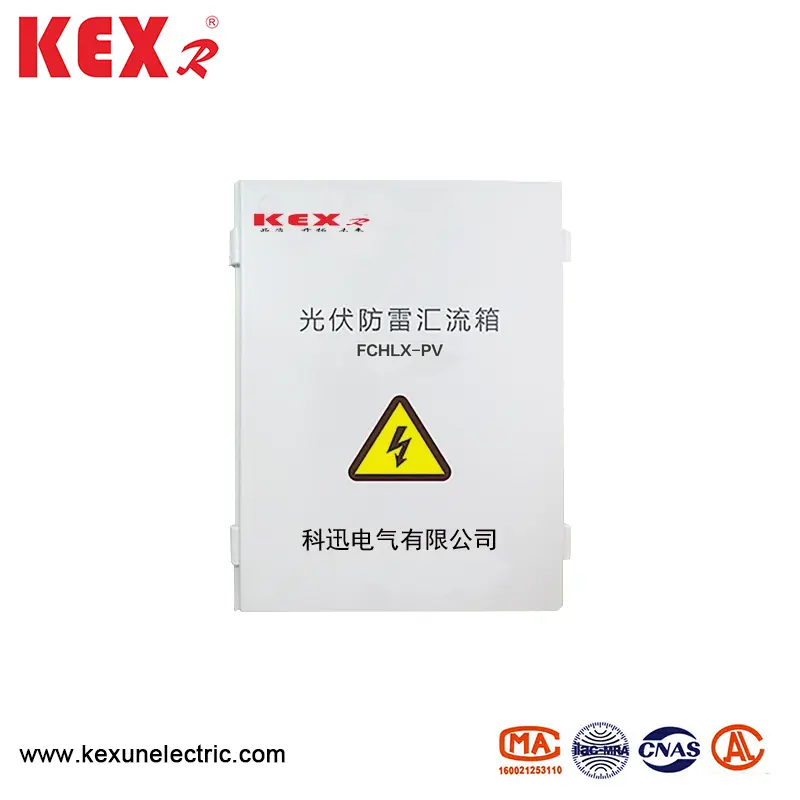

◆ Caja de unión fotovoltaica tipo DC

Artículo		Buchhlx-pv6 / 2	Buchhlx-pv6 / 3	Buchhlx-pv6 / 4
Parámetro eléctrico	Voltaje de CC del sistema máximo	1000	1000	1000
	Max cada corriente de entrada de línea	20A	20A	20A
	Líneas de entrada máxima	6	6	8
	Corriente de interruptor de salida máxima	32a/40a	20a/32a	20a/32a
	Inverter MPPT Cantidad	2	3	2
	Líneas de salida	2	3	2
Protección contra el rayo	Tipo de prueba	Protección secundaria	Protección secundaria	Protección secundaria
	Corriente de alta nominal	20ka	20ka	20ka
	Corriente de descarga máxima	40ka	40ka	40ka
	Nivel de protección de voltaje	3.8kv	3.8kv	3.8kv
	Voltaje de trabajo continuo máximo	1050V	1050V	1050V
	Polos	3P	3P	3P
	Caracteres de estructura	Módulo de enchufe
Características de la protección del rayo	Grado de IP	IP65
	Interruptor de salida	Interruptor de circuito de CC/DISCONNECTOR ROTARIO DC
	Conector impermeable SMC4	configuración estándar
	Fusible de PV DC	configuración estándar
	Dispositivo de protección contra sobretensiones de PV DC	configuración estándar
	Módulo de monitoreo	N
	Diodo antirreflección	N
	Material de caja	CLORURO DE POLIVINILO
	Método de instalación	Tipo de colgante de pared
	Temperatura de trabajo	-25 ~ 55 ℃
	Altitud	2000m
	Humedad permitida	0 ~ 95 ％， no condensación
	Ancho Altura Profundidad (mm)	400300160	500400190	500400190
