Subestación subterránea

● Descripción general del producto

La subestación subterránea de paisaje tipo YBD-12 se ajusta al concepto de diseño ecológico urbano, ocupa un área pequeña y embellece el medio ambiente. Es adecuado para carreteras troncales de tráfico urbano, áreas residenciales, aeropuertos, estaciones, fuera de lugar y otros lugares, y se convertirá en la tendencia de la transformación del equipo de la red de distribución urbana.

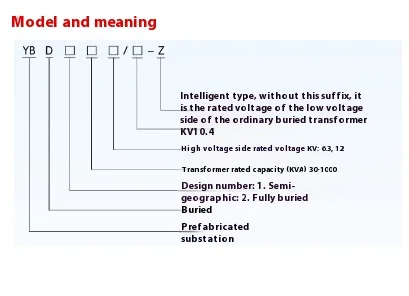

● Explicación del modelo de la subestación subterránea del paisaje tipo YBD-12

En comparación con la subestación de caja tradicional, la subestación subterránea tiene las siguientes ventajas obvias:

▶ Estética y armonía ambiental

La subestación de caja ordinaria ocupa un área grande, que no puede coordinar bien con el entorno circundante, y la subestación subterránea tiene una pequeña caja de distribución, que no afectará el entorno circundante.

▶ Ahorro de energía

El ahorro de energía y la reducción del consumo se han convertido en el consenso de toda la sociedad. Los transformadores preferidos para la subestación subterránea del paisaje tipo YBD-12 son transformadores de baja pérdida como la serie S11, la serie S13 y la serie SBH15 se pueden seleccionar de acuerdo con la demanda y la oferta de usuarios.

▶ Reducción de ruido

El ruido del transformador proviene del núcleo de hierro, y la altura desde el suelo en el transformador de caja común es generalmente de aproximadamente 1,2 m, lo que afecta fácilmente el sueño de las personas. La subestación subterránea del paisaje tipo YBD-12 se instala bajo tierra en su conjunto, y su ruido se puede reducir obviamente, lo que tiene poco impacto en los residentes.

▶ Cree valor para los clientes

La subestación subterránea del paisaje se puede prefabricarse por completo en Kexun, con breve ciclo de producción, pequeña inversión y efecto rápido. La subestación subterránea instalada en las carreteras y carreteras principales urbanas es un dispositivo de interruptor de caja de luz publicitaria en el suelo, y su posición de caja de luz publicitaria proporcionará beneficios publicitarios para los clientes durante mucho tiempo.

▶ Alta automatización

La subestación subterránea del paisaje de tipo YBD-12 puede informar el estado de operación de la tabla de interruptores de alto voltaje y bajo voltaje al controlador a través del dispositivo integral de medición y control utilizando tecnología de red inalámbrica GPRS, que facilita en gran medida la operación y el uso de la subestación.

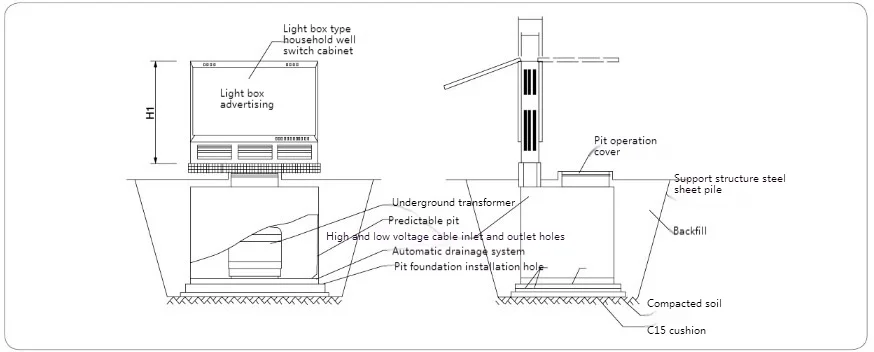

● Diagrama de instalación de la subestación subterránea del paisaje tipo YBD-12

Nota:

1. Las dimensiones anteriores son solo de referencia. Consulte los dibujos proporcionados por el fabricante al ordenar las dimensiones reales.

2. El producto consta de transformador subterráneo, gabinete de interruptor de la caja de luz al aire libre y pozo prefabricado. Es un conjunto completo de equipos previamente ensamblados en la fábrica, y el gabinete de interruptor de la cáscara de la caja de luz está hecho de acero inoxidable;

3. El pozo prefabricado está completamente sellado e impermeable, la superficie de la cubierta superior del pozo está decorada con baldosas cuadradas, y la caja inferior del pozo está hecha de cerámica metálica, que se somete a tratamiento anticorrosión de acuerdo con los requisitos de GB/T19285 "Inspección en la ingeniería de corrosión de las tuberías de acero enterradas";;

4. La cubierta superior del pozo está provista de una oruga abierta. Después de que se abre la oruga, es compatible y colocada por un cilindro. A través de la orilla, el trabajador del transformador subterráneo se puede observar y operar para ingresar al pozo para la conexión de seguridad del cable.

5. Se sugiere que los pernos de voladura deben ser incrustados de acuerdo con el tamaño de la base del pozo. Después de que el pozo está en su lugar y fijo, rellene el suelo de acuerdo con el horizonte y luego planta el césped.

● Dibujos de diseño de dos esquemas típicos

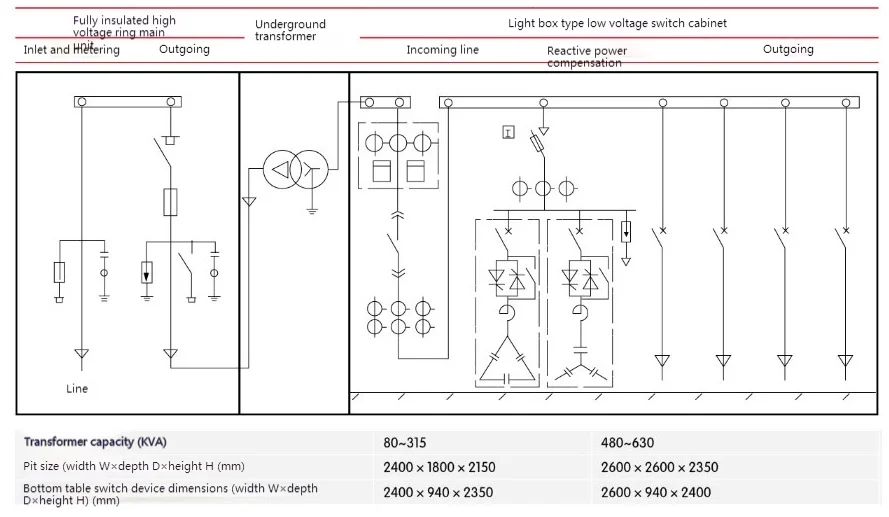

◆ HV anillo principal uniy+transformador subterráneo+medición de bajo voltaje:

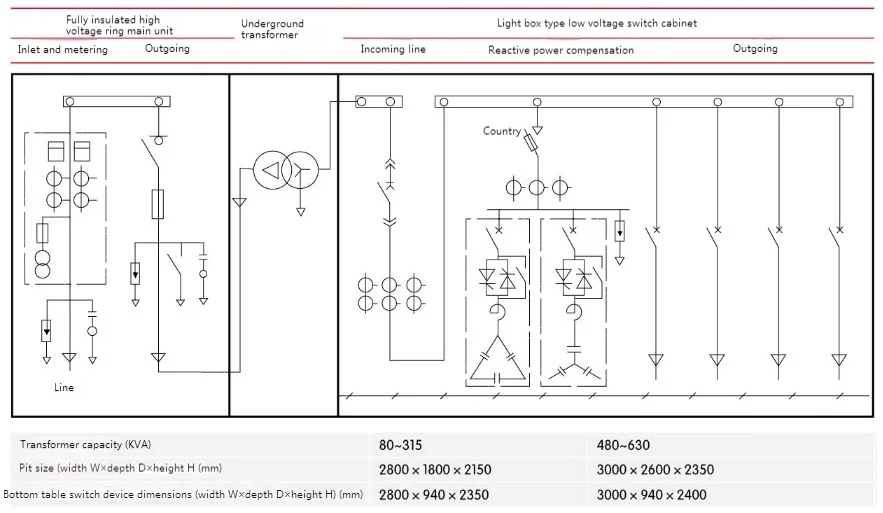

◆ Unidad principal del anillo HV+Medición de alto voltaje+transformador subterráneo+alimentador LV:
