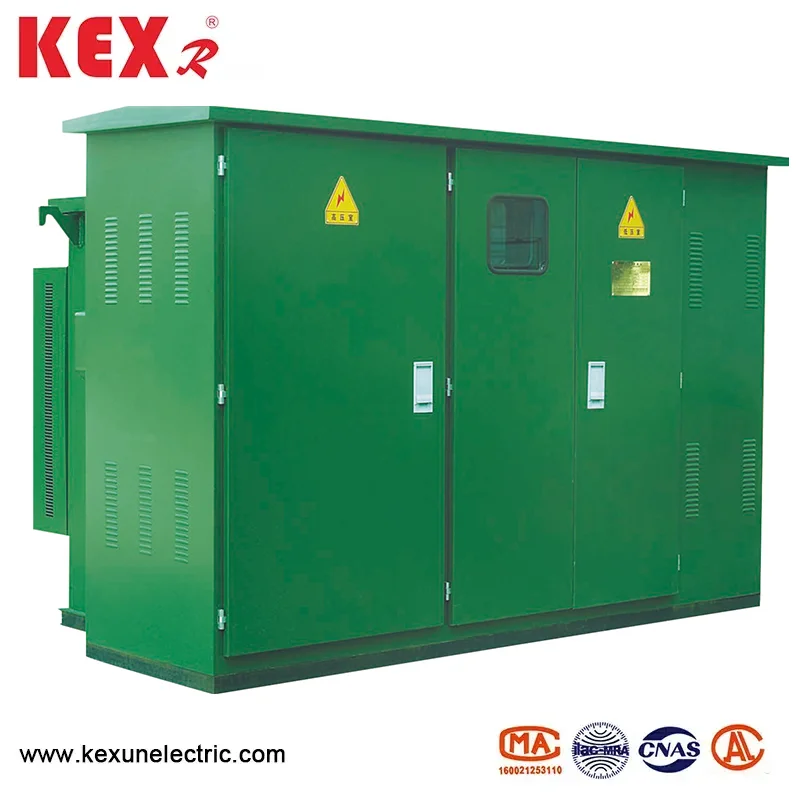

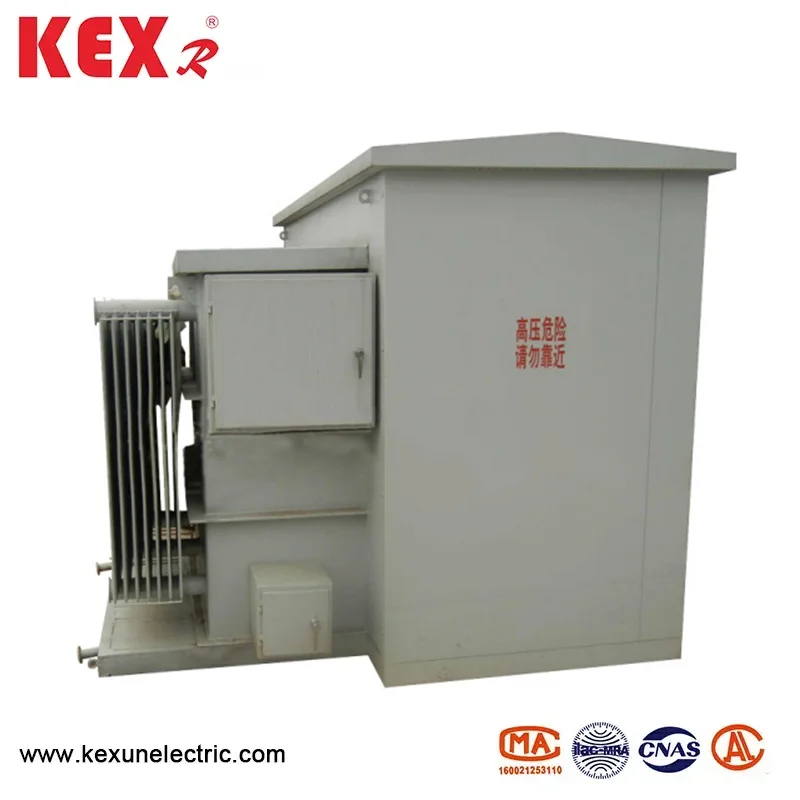

Transformador montado en almohadilla de tipo americano

El transformador montado en la almohadilla de tipo estadounidense producido por China Manufacture Kexun es un transformador de distribución pequeño integrado y modular, que tiene las características de la estructura compacta, la instalación conveniente y la buena protección, y se usa ampliamente en redes de distribución urbana, cuartos residenciales, áreas comerciales y consumo de energía industrial.
Modelo: ZBW-12
Marca: kexr

Enviar Consulta

Descripción del Producto

El transformador estadounidense montado en Typepad tiene las siguientes características principales.

◆ Diseño compacto

Tamaño pequeño, menos espacio en el piso, adecuado para lugares con espacio limitado.

Se adopta la estructura del transformador de tipo de caja americana, que generalmente se instala en una almohadilla de concreto montada.

◆ Estructura pre-ensamblada

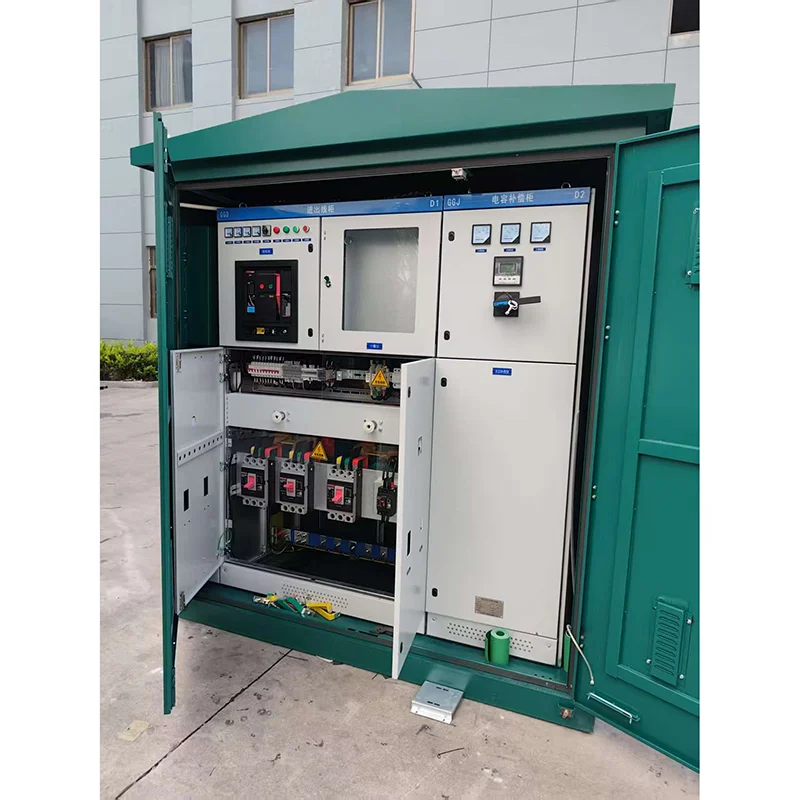

Complete la integración de interruptores de voltaje altos y bajos, transformadores y dispositivos de protección antes de dejar la fábrica para reducir la carga de trabajo de la instalación en el sitio.

Adopte la estructura completamente sellada, a prueba de humedad, a prueba de polvo y a prueba de corrosión.

◆ Safe y confiable

Adopte el diseño de aislamiento completo para reducir el riesgo de descarga eléctrica.

Tiene las funciones de sobrecarga, cortocircuito y protección de temperatura, y funciona de manera estable.

◆ Mantenimiento fácil

Se adopta el cabezal de cable enchufable estadounidense (cabezal del cable de codo), lo cual es conveniente para una instalación y reemplazo rápidos. El diseño de la puerta de acceso es razonable y conveniente para la operación y el mantenimiento.

◆ Fuerte adaptabilidad

El transformador montado en la almohadilla de tipo americano es adecuado para un entorno exterior, el nivel de protección generalmente llega a IP67.

El diseño personalizable puede cumplir con diferentes niveles de voltaje (como 10kV/0.4kV) y los requisitos de capacidad (como 50kva ~ 1600kva). ◆

● Escenarios de aplicación común de transformador montado en una plataforma de tipo americano

Red de distribución ✅urbana: es adecuado para la transformación de la distribución de energía de calles y comunidades, y reduce el área ocupada.

✅ Área residencial: diseño tranquilo, adecuado para suministro de energía en áreas residenciales.

✅ Centro comercial: hermoso y compacto, sin afectar la apariencia de la ciudad.

✅ Parque industrial: adaptado al ambiente duro con alta confiabilidad.

✅ CONSUMIENCIO DE ENERGÍA TEMPORARIA: como sitios de construcción, exposiciones, etc., que es conveniente para la implementación rápida.

● Parámetros técnicos del transformador utilizados por el transformador montado en la almohadilla de tipo americano

Número de serie	Artículo	Unidad	Parámetros técnicos
1	Voltaje nominal	KV	10/0.4
2	Voltaje de funcionamiento máximo	KV	12
3	Frecuencia nominal	Hz	50
4	Capacidad nominal	kva	150-1600
5	1 minuto de voltaje de resistencia de frecuencia de potencia	KV	35
6	Voltaje del impulso del rayo	KV	75
7	Método de enfriamiento		Onan
8	Corriente de ruptura del fusible de respaldo de alto voltaje	el	50
9	Rompiendo la corriente del fusible enchufable	el	2.5
10	Temperatura ambiente	℃	-35 ~ 40
11	Levantamiento de temperatura de bobina permitida	℃	65
12	Regulación de voltaje sin carga		± 5% o ± 2*2.5%
13	Nivel de ruido	db	50
14	Grado de IP		IP43

◆ Comparación de la pérdida de diferentes tipos de transformadores

Capacidad (KVA)	Voltaje9 (kv)		Grupo de conexión	Corriente de corriente sin carga			Sin pérdida de carga %			Voltaje de impedancia%	Pérdida de carga (w)
Capacidad (KVA)	Hv	Lv	Grupo de conexión	S9	S10	S1	S9	S10	S1	Voltaje de impedancia%	Pérdida de carga (w)
160	10 ± 5 OR2*± 2.5	0.4	Din11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabla de parámetros técnicos del interruptor de carga adoptado

Artículo	Nombre	Unidad	315a	630A
Voltaje nominal		KV	12	12
Corriente máxima		A	315	630
Frecuencia nominal		Hz	50	50
Corriente de cierre de cortocircuito con calificación		El	31.5	50
Corriente de resistencia a corto plazo		El	12.5	50
Tiempo de resistencia a corto plazo		S	2	2
Vida mecánica		Tiempo	2000	2000
Prueba de impulso de rayos	Fase a tierra	KV	75	75
Prueba de impulso de rayos	Fractura de aislamiento		85	85
1 minuto de voltaje de soporte de frecuencia de trabajo	Fase a tierra		42	42
1 minuto de voltaje de soporte de frecuencia de trabajo	Fractura de aislamiento		48	48
Corriente de soporte máximo nominal		El	31.5	50

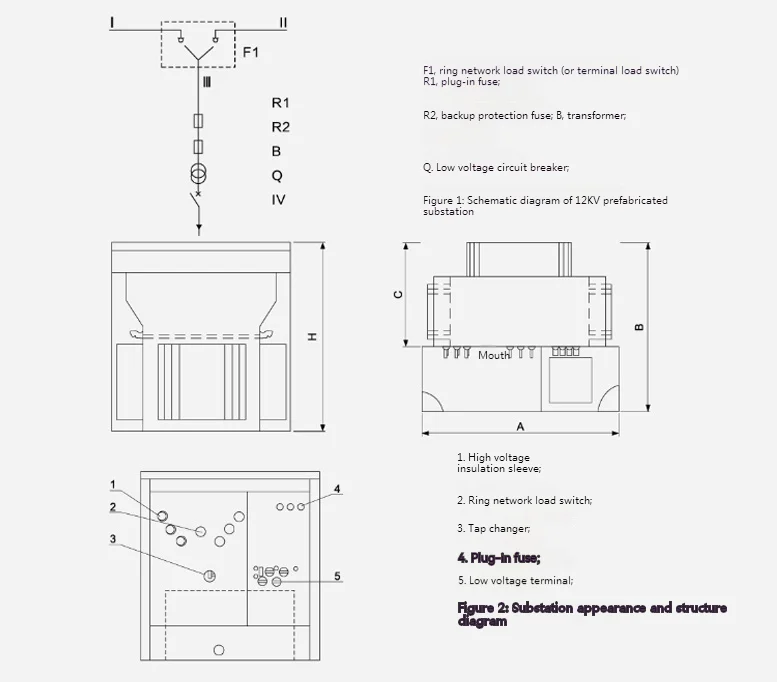

◆ Dimensiones del transformador montado en la almohadilla de tipo americano

American Type Pad Mounted Transformer

ZBW-12 Dimensiones estándar de subestación de tipo de caja americana preinstalada
Capacidad (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
