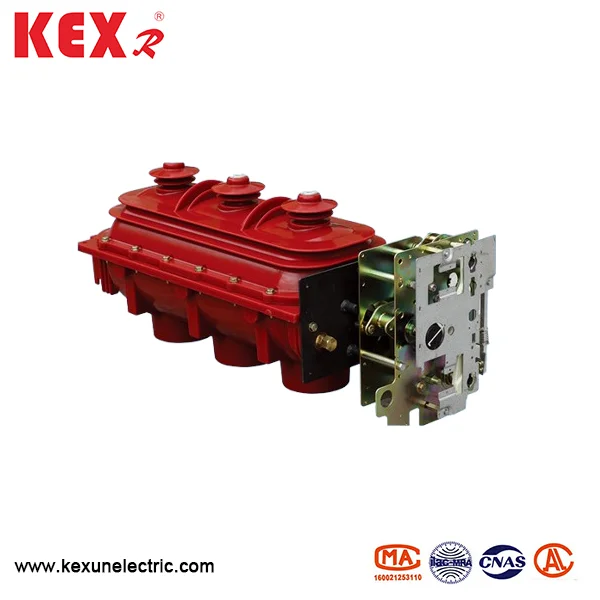

FLRN36-12D Tipo de interruptor de carga SF6

El interruptor de carga SF6 de tipo FLRN36-12D especialmente producido por KEXUN en China Factory utiliza gas SF6 como medio de extinción y aislamiento de ARC, y el interruptor nominal es de 12 kV. Hay tres estaciones en el interruptor: cierre, apertura y conexión a tierra. Tiene las características de pequeño volumen, instalación y uso conveniente y una fuerte adaptabilidad ambiental.
Modelo: N36-12D
Marca: kexr

Enviar Consulta

Descripción del Producto

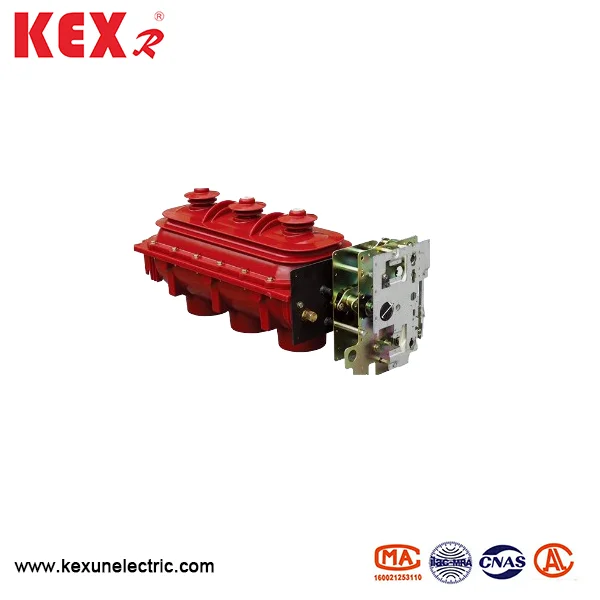

Flrn36 12d Type Sf6 Load Switch

● Área de aplicación

Esta serie de interruptores de carga se dividen en FLRN36-12D (mecanismo de operación de resorte único de tipo K) y FLRN36-12D/A (tipo mecanismo de operación de doble resorte). FLRN36-12D se puede combinar en un interruptor de carga+aparato eléctrico combinado con funciones de control y protección, que pueden usarse para la protección y el control de la fuente de alimentación y la subestación como equipo eléctrico, especialmente adecuado para gabinetes de red de anillos, cajas de distribución de cables y estaciones de conmutación de distribución.

◆ Cumplir con el estándar

IEC60265 、 IEC62271 、 GB3804 、 GB16926, etc.

● Ventajas estructurales del interruptor de carga FLRN36-12D Tipo SF6

▶ Concha aislante: el circuito principal y el circuito de conexión a tierra del interruptor de carga SF6 de tipo FLRN36-12D

están sellados en una concha aislante hecha de resina epoxi por el proceso APGI, que tiene las ventajas del buen rendimiento de aislamiento y el entorno de la anticivalidad.

▶ Estructura de la cubierta de aislamiento: la cubierta de aislamiento está compuesta de cubiertas de aislamiento superior e inferior.

▶ Gas interno: Gas SF6 con una presión relativa de 0.4 bar se llena dentro, para garantizar que el gas SF6 sobrepresión se rocíe directamente al canal posterior del gabinete en caso de accidente y garantizar la seguridad personal.

▶ Medidas de protección: la cubierta aislante más baja tiene medidas a prueba de explosión para garantizar aún más la seguridad.

Flrn36 12d Type Sf6 Load Switch

● Usando condiciones

◆ Temperatura ambiente: temperatura alrededor del interruptor de carga SF6 de tipo SF6 FLRN36-12D

Debe ser -40 ~ 40 ℃

◆ Humedad: la humedad relativa promedio máxima es ≤ 95% por día y ≤ 100% por mes.

◆ Altitud: el interruptor de carga SF6 de tipo FLRN36-12D se instalará a una altitud debajo

2000m.

◆ Capacidad sísmica: ≤8

◆ El aire circundante debe estar libre de contaminación obvia, como corrosivo, gas combustible y vapor de agua, y no debe haber una vibración violenta frecuente.

● Parámetros técnicos del interruptor de carga SF6 de tipo FLRN36-12D

Artículo	Unidad	Tipo FLRN36-12D/T630-20	Tipo FLRN36-12D/100-50
Voltaje nominal	KV	12	12
Frecuencia nominal	Hz	50	50
Corriente nominal	A	630	100
1min	KV	42/48	42/48
Impulso de rayo interfase/fractura de voltaje	KV	75/85	75/85
5 min 0 de voltaje de resistencia de frecuencia de potencia calificada	KV	24	24
Corriente de estabilidad térmica nominal 3 segundos /2 segundos	El	20/20	20/20
Corriente estable dinámica con calificación （pico）	El	50/50	50/50
Corriente de cierre de cortocircuito con calificación	El	50/50	125/50
Corriente de interrupción de circuito cerrado con calificación	A	630
Corriente de interrupción de carga activa con calificación	A	630
Corriente de carga de carga de cable nominal	A	10	10
Corriente de ruptura de cortocircuito con calificación	El		50
Corriente de transferencia nominal	A		1700
Tipo de fusible			XRNT-12kV/100A
El impacto del fusible arroja energía	J		1 ± 0.5
Vida mecánica	Tiempo	5000/2000	3000/2000
Distancia entre los cuerpos cargados y el aislamiento relativo del aire	mm	≥125	≥125
Presión de gas SF6	bar	0.4	0.4
Sincronización de la apertura y cierre	EM	≤2	≤2
Resistencia del circuito principal	bebé	≤65	≤65
