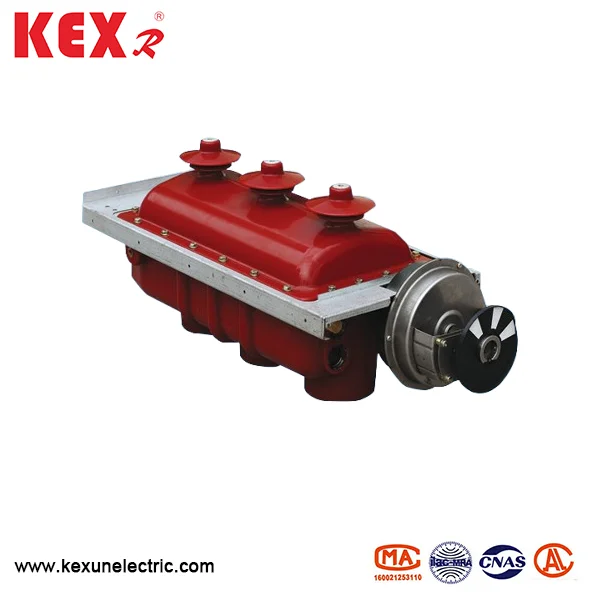

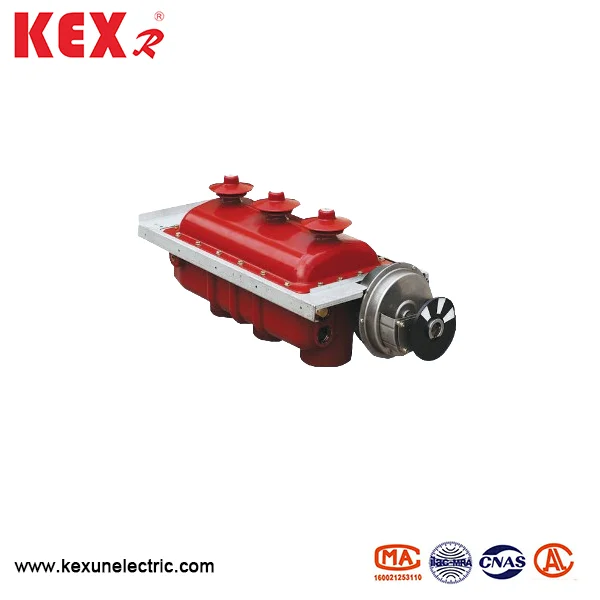

FLRN48-12D Tipo de interruptor de carga SF6

El interruptor de carga SF6 de tipo FLRN48-12D es un producto de interruptor de carga desarrollado independientemente por KEXUN en China Factory en 2008, que se aplica a la unidad principal de anillo XGN15-12SF6. Tiene alta economía, seguridad y confiabilidad, estructura simple, operación flexible, enclavamiento confiable e instalación conveniente.
Modelo: FLRN48-12D
Marca: kexr

Enviar Consulta

Descripción del Producto

Flrn48 12d Type Sf6 Load Switch

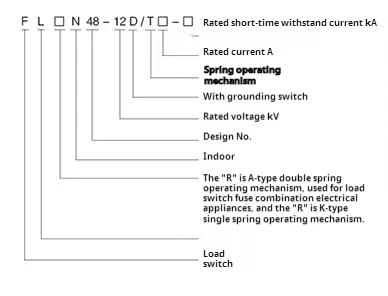

● Significado del modelo

Flrn48 12d Type Sf6 Load Switch

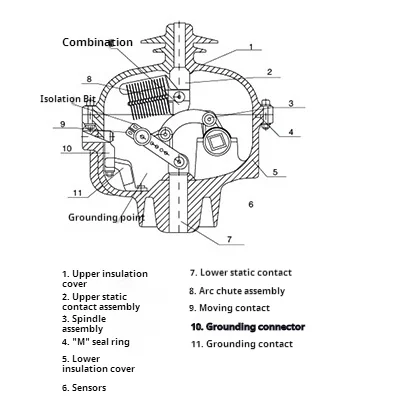

● Estructura y principio

El circuito principal y el circuito de conexión a tierra del interruptor de carga SF6 de tipo FLRN48-12D están sellados en una carcasa aislante hecha de resina epoxi por proceso APGI, que tiene las ventajas de un buen rendimiento de aislamiento y un entorno antipollonda. La carcasa aislante está compuesta por una cubierta aislante superior y una cubierta aislante inferior, que se llena con gas SF6 con una presión relativa de 0.4 bar. La cubierta aislante inferior adopta medidas locales de membrana de paredes delgadas y gruesas a prueba de explosión, para garantizar que en caso de accidente, la presión de la sobrepresión SF6 de gas cae después de romper la película de seguridad, y el gas se rocía directamente a la parte posterior del gabinete para garantizar la seguridad personal.

Flrn48 12d Type Sf6 Load Switch

◆ Cumplir con el estándar

IEC60265 、 IEC62271 、 GB3804 、 GB16926, etc.

● Usando condiciones

◆ Temperatura ambiente: temperatura alrededor del interruptor de carga SF6 de tipo FLRN48-12D

Debe ser -40 ~ 40 ℃

◆ Humedad: la humedad relativa promedio máxima es ≤ 95% por día y ≤ 100% por mes.

◆ Altitud: el interruptor de carga SF6 de tipo FLRN48-12D se instalará a una altitud debajo

2000m.

◆ Capacidad sísmica: ≤8

◆ El aire circundante debe estar libre de contaminación obvia, como corrosivo, gas combustible y vapor de agua, y no debe haber una vibración violenta frecuente.

● Parámetros técnicos del interruptor de carga SF6 de tipo FLRN48-12D

Artículo	Unidad	Tipo FLRN36-12D/T630-20	Tipo FLRN36-12D/100-50
Voltaje nominal	KV	12	12
Frecuencia nominal	Hz	50	50
Corriente nominal	A	630	100
1min	KV	42/48	42/48
Impulso de rayo interfase/fractura de voltaje	KV	75/85	75/85
5 min 0 de voltaje de resistencia de frecuencia de potencia calificada	KV	24	24
Corriente de estabilidad térmica nominal 3 segundos /2 segundos	El	20/20	20/20
Corriente estable dinámica con calificación （pico）	El	50/50	50/50
Corriente de cierre de cortocircuito con calificación	El	50/50	125/50
Corriente de interrupción de circuito cerrado con calificación	A	630
Corriente de interrupción de carga activa con calificación	A	630
Corriente de carga de carga de cable nominal	A	10	10
Corriente de ruptura de cortocircuito con calificación	El		50
Corriente de transferencia nominal	A		1700
Tipo de fusible			XRNT-12kV/100A
El impacto del fusible arroja energía	J		1 ± 0.5
Vida mecánica	Tiempo	5000/2000	3000/2000
Distancia entre los cuerpos cargados y el aislamiento relativo del aire	mm	≥125	≥125
Presión de gas SF6	bar	0.4	0.4
Sincronización de la apertura y cierre	EM	≤2	≤2
Resistencia del circuito principal	bebé	≤65	≤65
