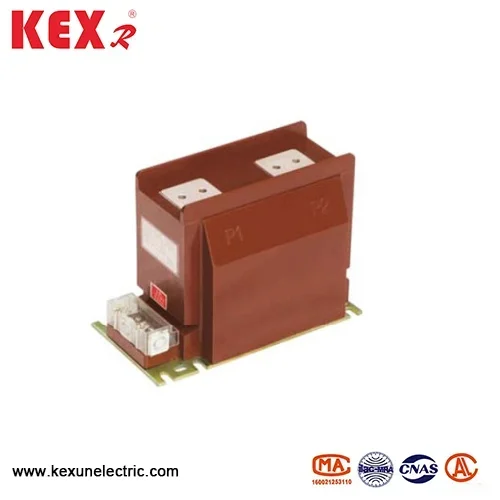

Transformador de corriente de balance del gabinete relleno de gas

● Resolución del modelo del transformador de corriente de equilibrio del núcleo del gabinete relleno de gas:

L: Transformador actual

ZZ: Tipo de publicación

B: devanado con etapa de protección

J: Aislamiento reforzado 9: Número de serie de diseño

12: Voltaje nominal 12kV

● Características estructurales del transformador de corriente del gabinete relleno del gabinete de gas:

 ▶ Modo de aislamiento: fundición al vacío epoxi.

 ▶ Tipo de instalación: tipo fijo interior.

 ▶ Configuración del devanado: devanado doble (medición+protección)

 ▶ Grado de protección: IP54 (a prueba de polvo y a prueba de salpicaduras)

◆ Nivel de aislamiento del transformador de corriente de balance del gabinete relleno de gas:

▶ Voltaje de soporte de frecuencia de potencia: 42kV/1 mints (resistencia de frecuencia de potencia).

▶ Impulso de rayos: 75kV (pico) (impulso de rayo)

◆ Características mecánicas del transformador de corriente de balance del gabinete relleno de gas: ▶ Método de instalación: Instalación vertical u horizontal (a ser marcada por el fabricante) Conectando

Terminal

▶ Lado primario: conexión de perno M12. Lado secundario: terminal de enjuague de 6 mm².

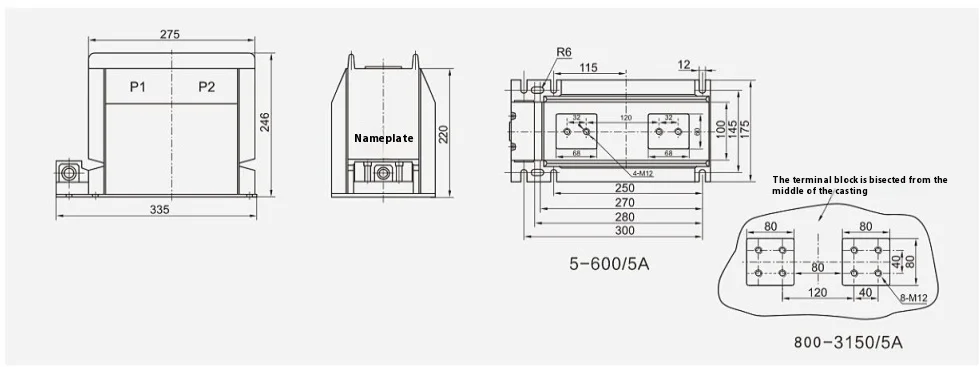

● Dimensiones generales del transformador de corriente de balance del gabinete relleno de gas
