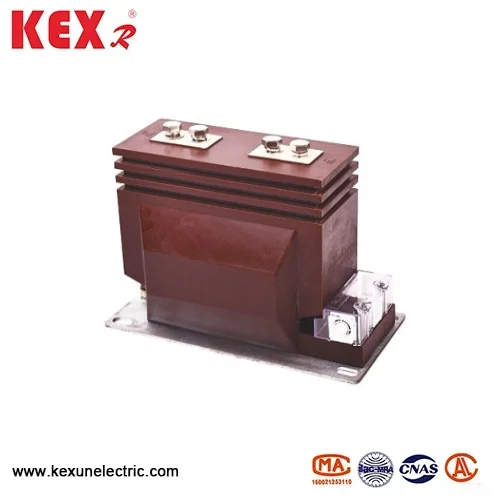

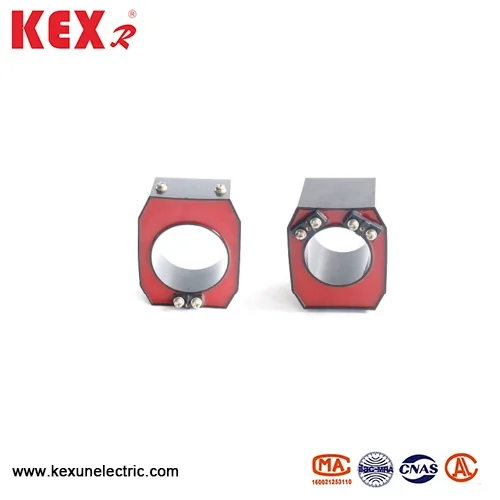

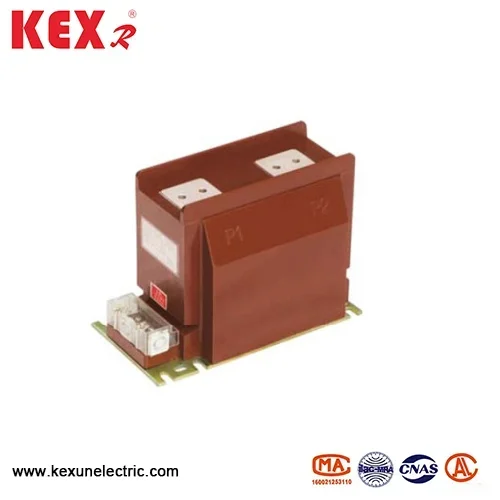

Transformador de instrumentos de gabinete llenos de gas
El transformador de instrumentos de gabinete llenos de gas LMZT-10 es un transformador de corriente de tipo autobús común de 10 kV producido por Kexun en China Factory. Los parámetros reales estarán sujetos a los datos técnicos del fabricante. Se debe prestar especial atención a la coincidencia de la carga precisa y la carga calificada al seleccionar el tipo.
Modelo: LMZT-10
Marca: kexr
Modelo: LMZT-10
Marca: kexr
● Significado del modelo del transformador de instrumentos de gabinete relleno de gas
L － Transformador de corriente
M －Tres el corazón
Z － Tipo de aburación
T － Tipo cerrado
10 － Clase de voltaje （KV）
● Característica de diseño del transformador de instrumentos de gabinete rellenos de gas tipo LMZT-10
◆ Tipo de aislamiento: fundición de resina epoxi y estructura totalmente cerrada
◆ Método de instalación: Barra colectora a través del tipo y montaje fijo
◆ Configuración del devanado: diseño de devanado dual y núcleo toroidal
● Escenarios de aplicación típicos de transformador de instrumentos de gabinete rellenos de gas LMZT-10
▶ Gabinete de interruptor (apartamento de 10 kV)
▶ Subestación compacta
▶ Distribución de energía industrial
● LMZT-10 Tabla de parámetros técnicos de transformador de gabinete relleno de gas
La relación de corriente nominal, el nivel de precisión y la carga nominal del transformador de instrumentos de gabinete rellenos de gas se muestran en la siguiente tabla. La corriente secundaria nominal es 5A o 1A.
|
Objetivo |
Medición de CT |
Protección CT |
CT de doble devanado |
|||||||
|
Corriente primaria nominal |
Carga de precisión nominal (VA) |
Carga de precisión nominal (VA) |
Carga nominal de precisión compuesta (VA) |
|||||||
|
0.2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0.2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

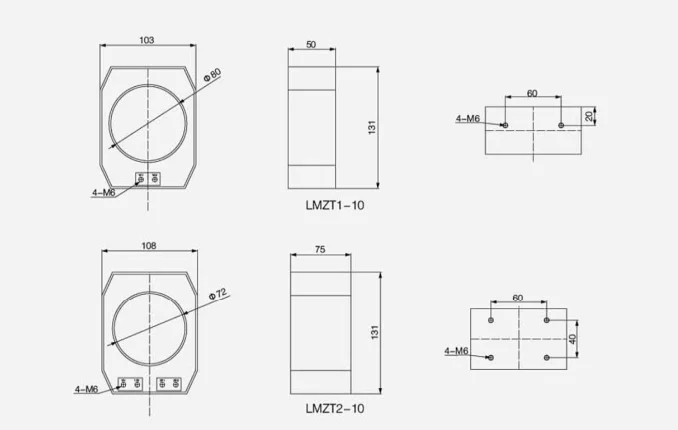

● Dimensiones del transformador de instrumentos de gabinete llenos de gas LMZT-10
