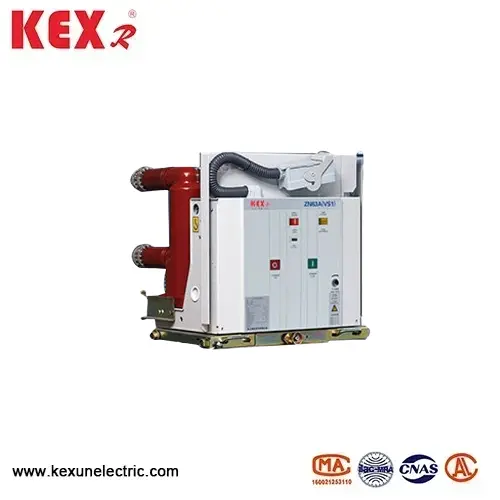

Interruptor de vacío de alto voltaje de alta tensión sólido sellado

● Significado del modelo de interruptor de vacío de alto voltaje sólido sellado

Zn: disyuntor de vacío interior

63: Número de serie de diseño

12: Voltaje nominal

● Características estructurales principales del interruptor de vacío de alto voltaje interior sellado

(1) Polo encapsulado epoxi: el interruptor de vacío, el circuito principal y otros componentes clave del interruptor de vacío de alto voltaje interior sellado se funden integralmente con resina epoxi para formar una estructura completamente cerrada.

Ventajas: a prueba de polvo, a prueba de humedad y resistente a la corrosión, adecuado para un entorno duro (como la industria química, las minas y las áreas costeras de alta humedad). Alta resistencia al aislamiento entre fases, evitando el desbordamiento y el escalofrío. Alta resistencia mecánica, buen rendimiento sísmico, adecuado para ocasiones de operación frecuentes.

(2) Mecanismo operativo Mecanismo de operación de almacenamiento de energía de resorte (se puede operar eléctricamente o manualmente). Vida mecánica: ≥10,000 ciclos (estándar), y algunos modelos de alta gama pueden alcanzar los 20,000 ciclos. Vida eléctrica: ≥10,000 veces a la corriente nominal de alta fiabilidad aún se puede mantener después de la ruptura del cortocircuito.

(3) Controlador inteligente integrable de expansión inteligente (opcional), soporte: soporte de over-corriente, cortocircuito y protección contra la conexión a tierra Monitoreo de calidad de potencia (como fluctuación de voltaje y armónicos) Comunicación remota (RS485, lora inalámbrica, etc.)

● Escenarios de aplicación típicos de interruptor de vacío de alto voltaje de alta tensión sólido sellado

▶ Sistema de distribución: es adecuado

Protección de línea entrante/saliente para subestación de 12 kV.

▶ Electricidad industrial: protección motoras para industrias pesadas como metalurgia, industria química y minería.

▶ NUEVA ENERGÍA: Interruptor de la caja fotovoltaica y de viento transformador de alto voltaje.

▶ Tránsito ferroviario: Sistema de distribución de riel de alta velocidad y metro.

▶ Centro de datos: sistema de suministro de energía de alta confiabilidad

● Zn63-12 Tipo Interruptor de vacío de alto voltaje de alto voltaje sellado

Uso de condiciones

▶ Rango de temperatura ambiente: la temperatura ambiente Zn63-12 tipo sellado de alta voltaje de alta tensión interrupterof debe ser -15 ~ 40 ℃ (almacenamiento y transporte a -30 ℃ está permitido)

▶ Altitud: el interruptor de vacío de alto voltaje interior sellado debe instalarse menos de 1000 metros.

▶ Humedad relativa: el promedio diario no es más del 95%, el promedio mensual no es más del 90%, el promedio diario de la presión de vapor saturada no es más de 2.2 × 10-3MPa, y el promedio mensual no es más de 1.8 × 10-3MPA.

▶ Intensidad del terremoto: ≤8

Nota: Zn63-12 Tipo de interruptor de vacío de alto voltaje de alta tensión sellado se instalará en un lugar libre de fuego, explosión, contaminación grave, corrosión química y vibración violenta.

● Parámetros técnicos de Zn63-12 Tipo Interruptor de vacío de alto voltaje de alta tensión sellado
