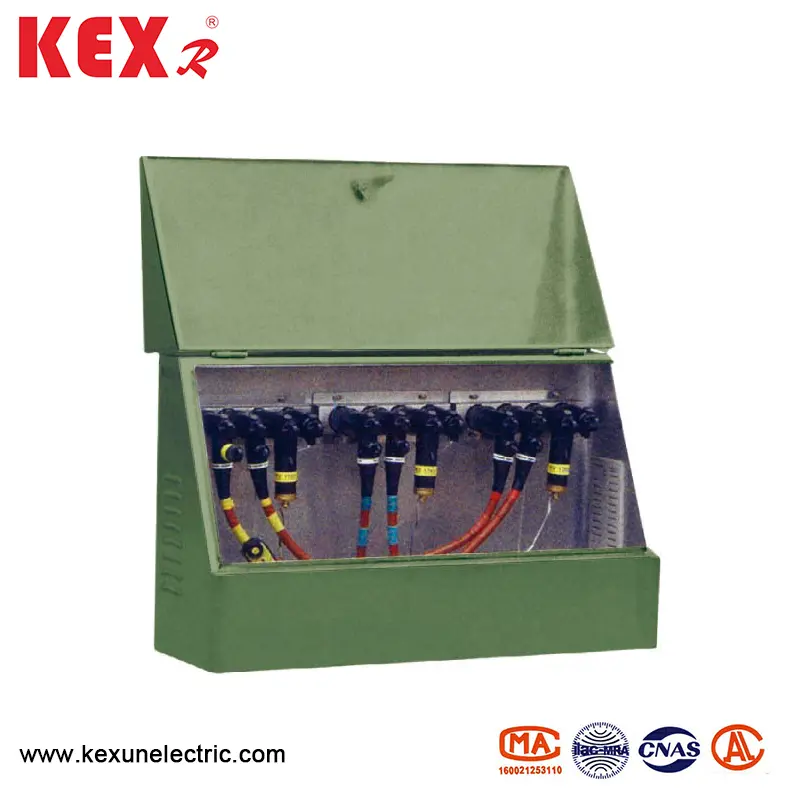

Caja de rama de cable estadounidense de 15kV

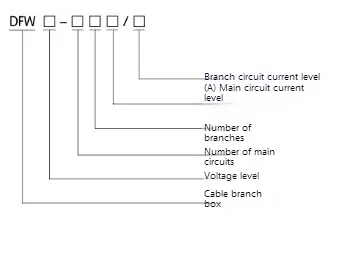

● Descripción de numeración

● Características de la caja de rama de cable estadounidense DFW tipo 15KV

◆ Función de diseño

▶ Diseño de caja común: todos los conectores de cable, interruptores y otros componentes están integrados en una caja de metal, con estructura compacta y ocupación espacial pequeña.

▶ Baja modularidad: en comparación con la caja de rama europea, la caja de rama estadounidense tiene una expansibilidad débil y generalmente adopta un número fijo de circuitos (como 2 ~ 6 circuitos).

▶ Protección de la carcasa de metal: la caja está hecha principalmente de acero inoxidable o acero galvanizado, y el nivel de protección generalmente es IP54 (a prueba de polvo y a prueba de salpicaduras), y algunos modelos de alta gama pueden llegar a IP65.

◆ Modo de conexión de cable

Uso de accesorios de cable americanos

▶ Caja de rama de cable estadounidense de 15kV Utilice un conector desmontable (conector de rompas de carga), como 200A o 600A CODOWPOW, para admitir el enchufe vivo (se requiere una varilla de operación especial).

▶ Las juntas de los cables están completamente aisladas o semi-aisladas, y algunas piezas vivas pueden estar expuestas, por lo que es necesario cooperar con las tapas protectoras aislantes.

▶ Apropiado para una variedad de cables: se admite cable de cobre o cable de aluminio, y la sección transversal generalmente varía de 50 mm a 500 mm.

◆ Rendimiento de seguridad y protección

▶ La caja de rama de cable estadounidense DFW tipo 15KV está completamente cerrada Estructura: reduzca el impacto ambiental externo y reduzca el riesgo de descarga eléctrica.

▶ Arrestor incorporado (opcional): evite el impacto de la sobretensión y proteja los cables y equipos.

▶ Función de indicación de fallas (algunos modelos): equipado con flip-flop o indicador de falla LED, que es conveniente para localizar el punto de falla rápidamente.

◆ Adaptabilidad al medio ambiente

▶ Resistencia meteorológica fuerte: Caja de rama de cable americana de 15 kV Es adecuado para un entorno de trabajo de -30 ℃+50 ℃ y es adecuado para operación al aire libre a largo plazo.

▶ Tratamiento anticorrosión: la superficie del cuerpo de la caja se rocía con plástico, galvanizado y otros procesos para resistir el aerosol y la corrosión.

◆ Instalación y mantenimiento

▶ Instalación conveniente: generalmente instalación montada en la pared o montada en el piso, adecuada para espacios estrechos.

▶ Mantenimiento simple: diseño totalmente sellado, básicamente sin mantenimiento, solo necesita verificar el estado de la junta regularmente.

▶ Operación de línea en vivo (algunos modelos): use una varilla de operación aislante especial para enchufar y desconectar, para reducir el tiempo de apagón de energía.

◆ Limitaciones

× Climabilidad deficiente: el número de bucles es fijo y el equipo debe reemplazarse para una expansión de capacidad posterior.

× Nivel bajo de protección: algunos modelos no son tan a prueba de polvo e impermeables como las cajas de ramas europeas.

● Parámetro técnico de la caja de rama de cable estadounidense DFW tipo 15KV

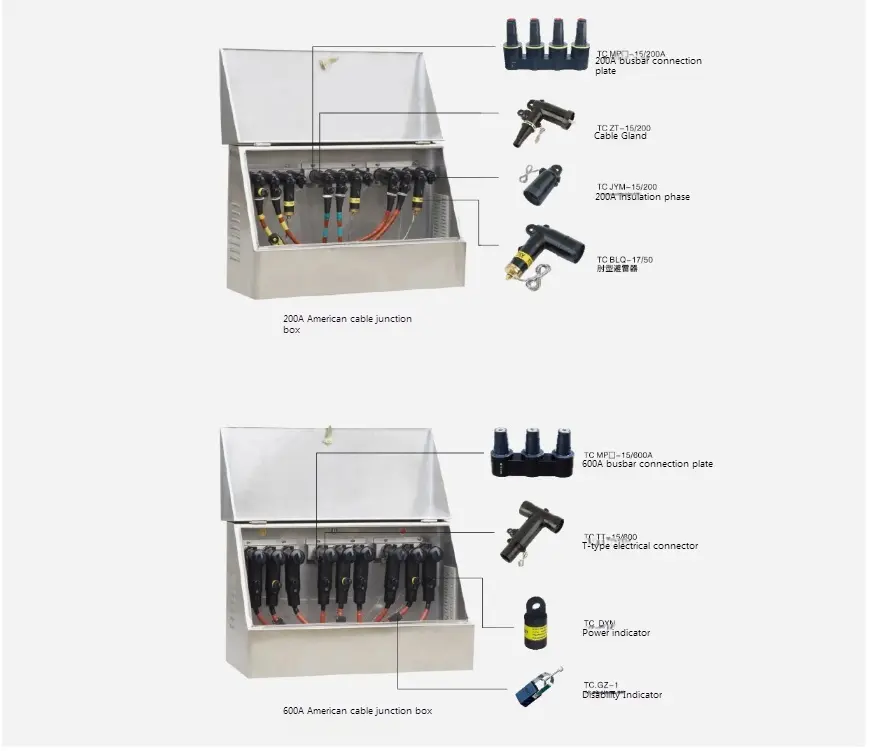

● Diagrama de ejemplo de DFW Tipo de 15kv Estructura de caja de rama de cable americana

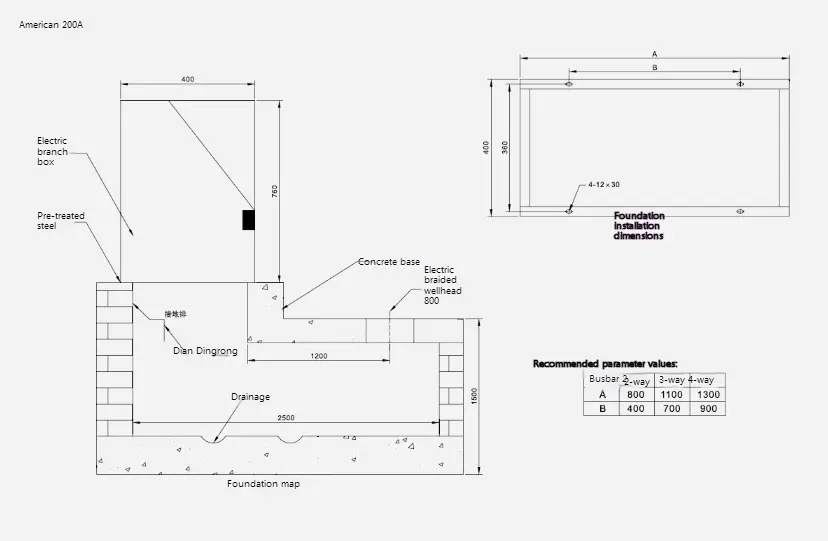

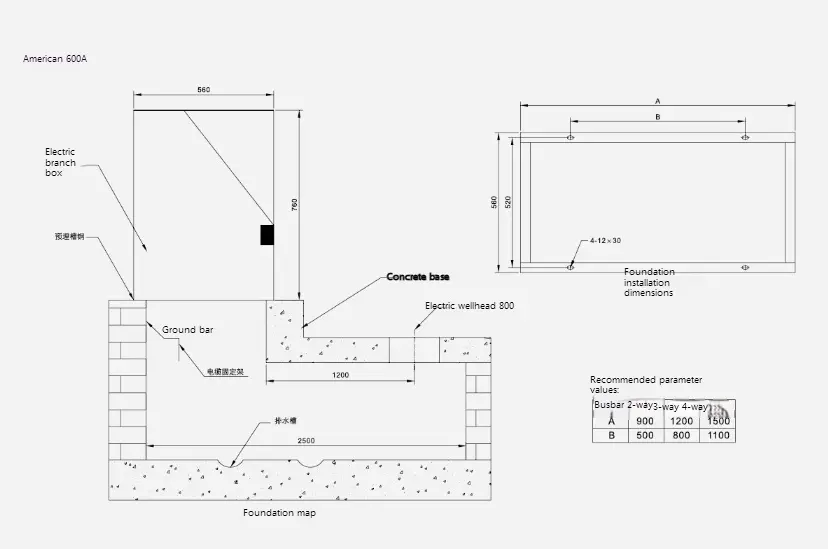

● Estructura de base de caja de rama de cable estadounidense DFW tipo 15KV
