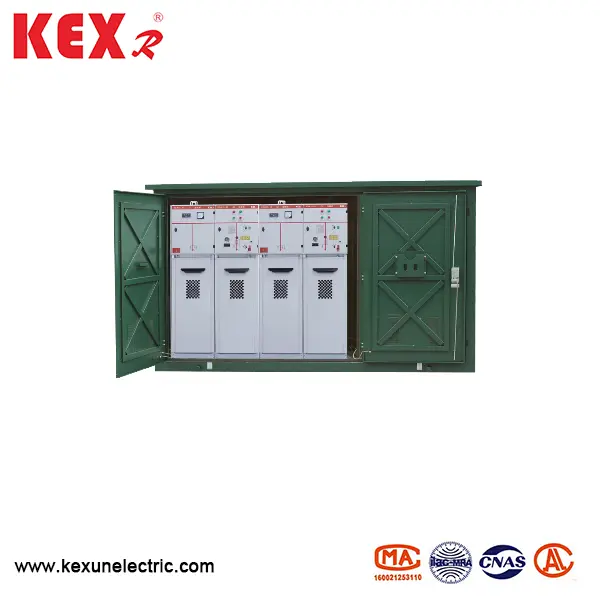

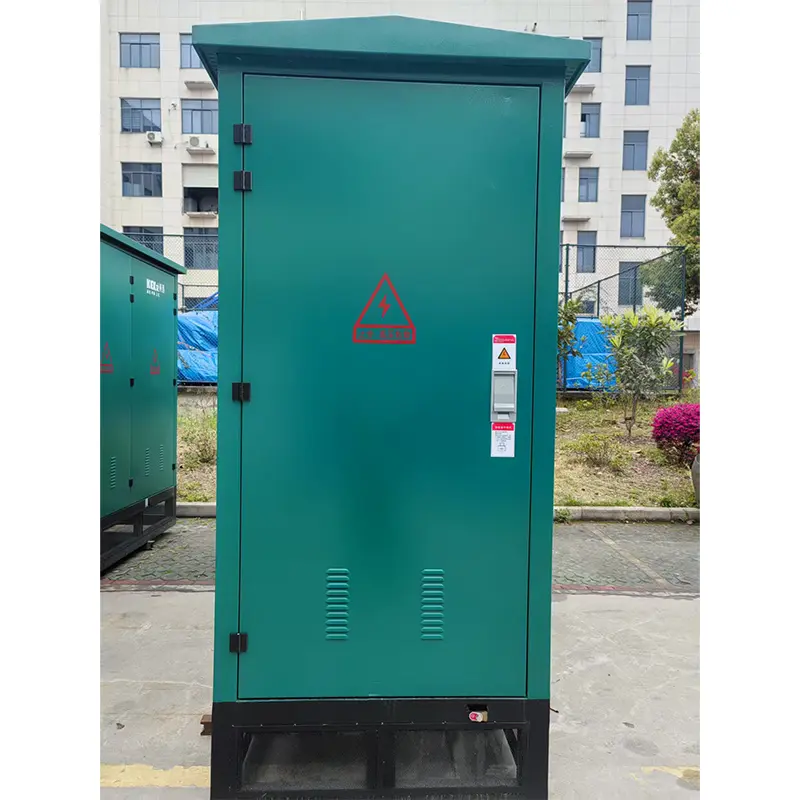

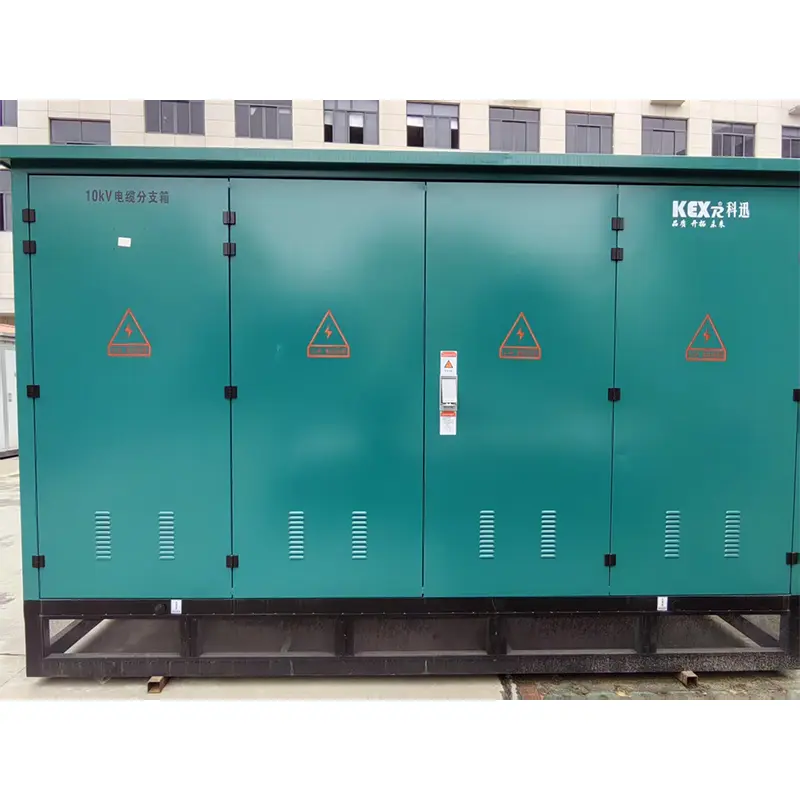

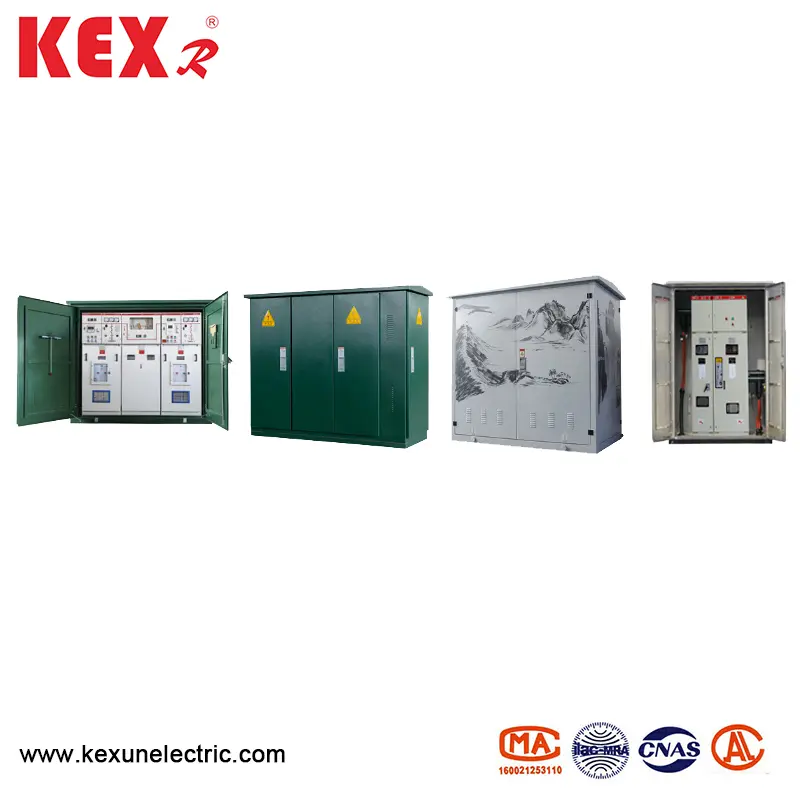

Caja de rama de cable de interruptor de carga

● Descripción general del producto

La caja de rama del cable de interruptor de carga DFW se ensambla con un interruptor de carga SF6 de tres estaciones, con una ingeniosa separación de líneas entrantes y salientes izquierda y derecha, diseño estructural mínimo y una función de configuración de cable más fuerte, con hasta 8 líneas entrantes y salientes. La caja de sucursal no solo conserva las ventajas de la caja de grifo tradicional, sino que también tiene algunas ventajas del gabinete de red de anillo, por lo que es un equipo ideal para la reconstrucción de la red urbana. Pequeño tamaño, sin mantenimiento, buena economía técnica, alta confiabilidad, instalación simple y uso conveniente. La caja de rama de cable con el interruptor de carga SF6 se caracteriza en el sentido de que hay tres compartimentos en la caja, uno de los cuales está sellado, y el compartimento sellado se llena con gas hexafluoruro de azufre micro prensurizado, en el que más de un grupo de cargas se apagan simultáneamente. El mecanismo de funcionamiento del interruptor de carga se encuentra en el compartimento de la unidad de funcionamiento, y hay postes de cables y terminales de cable en el compartimento del cable, y los terminales del cable están conectados con el interruptor de carga. Los interruptores de carga en el compartimento cerrado del interruptor de carga son los interruptores de carga de tipo de contacto de la tabla giratoria y de contacto estático, y el eje giratorio de cada interruptor de carga se fija en un sector simétrico alrededor del eje con tres capas. Los cables en el compartimento del cable se agrupan en tres fases, y los tres terminales de cable en cada grupo se distribuyen en paralelo y oblicuamente hacia abajo a su vez. Cada terminal de cable está conectado verticalmente con la línea de pilotes de cable, y las tres líneas de pila de cable son paralelas entre sí. El compartimento cerrado tiene una tubería de alivio de presión.

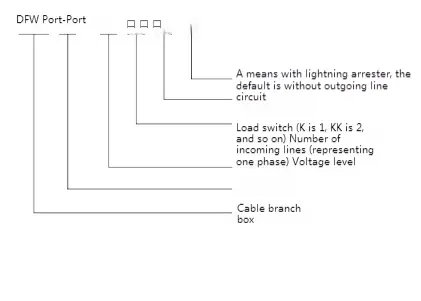

● Significado del modelo

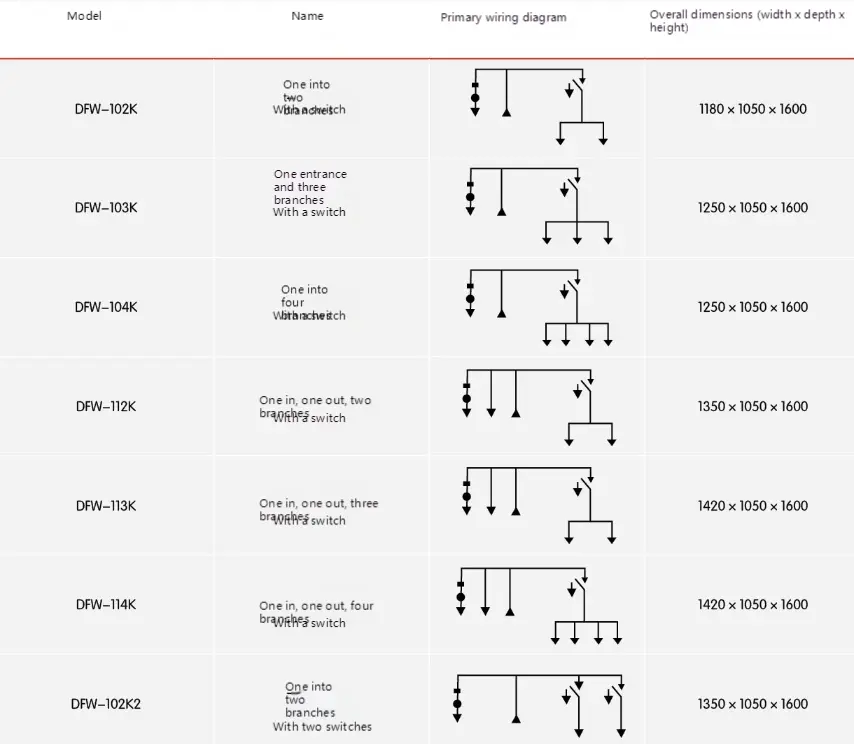

● Parámetro técnico

● Diagrama de esquema

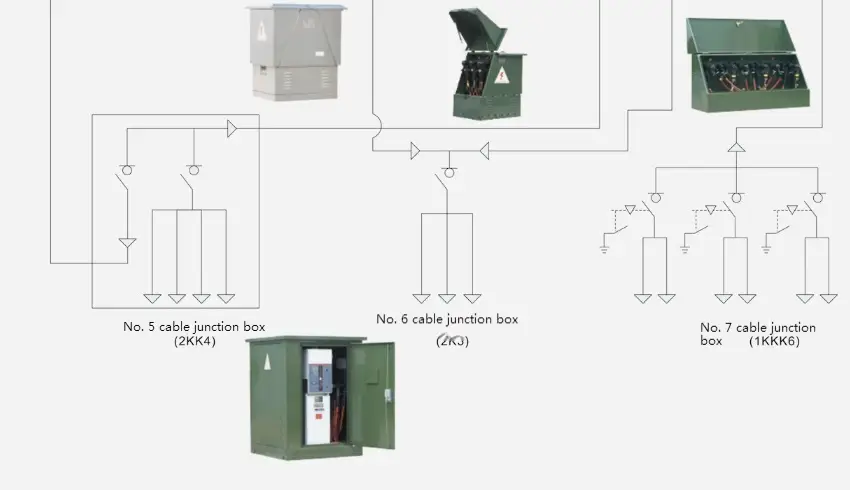

● Diagrama de esquema de cableado típico

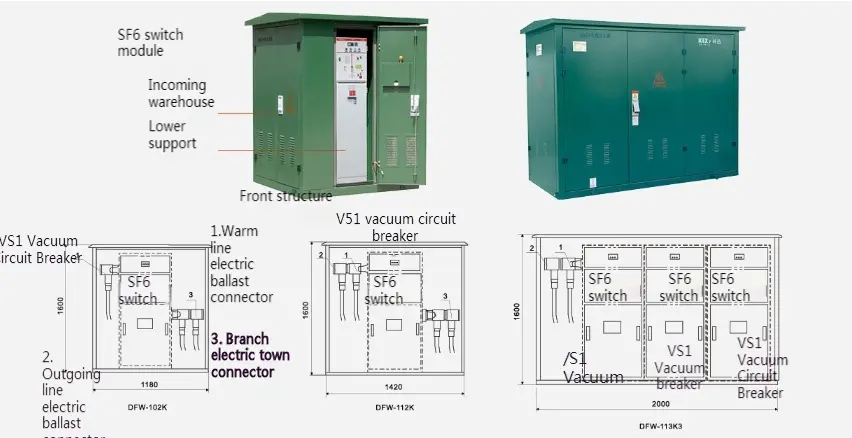

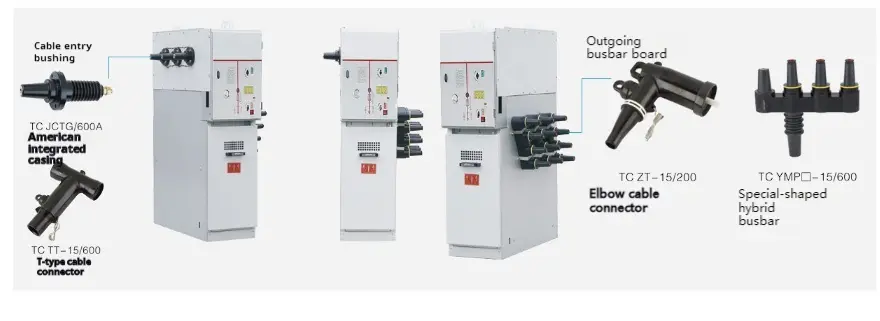

● Diagrama esquemático de la caja de rama del cable con interruptor de carga SF6

● Caja de rama del cable de interruptor de carga con interruptor de carga de vacío (interruptor de circuito de vacío)

Adopte el conjunto del interruptor de carga de vacío de alta calidad doméstico, separa hábilmente las líneas entrantes y salientes izquierda y derecha, el diseño estructural más pequeño, la función de configuración del cable más fuerte y las líneas entrantes y salientes pueden alcanzar 8 canales. La caja de sucursal no solo conserva las ventajas de la caja de grifo tradicional, sino que también tiene algunas ventajas del gabinete de red de anillo, por lo que es un equipo ideal para la reconstrucción de la red urbana. Pequeño tamaño, sin mantenimiento, buena economía técnica, alta confiabilidad, instalación simple y uso conveniente. La caja de rama de cable con interruptor de carga de vacío (interruptor de circuito de vacío) se caracteriza en el sentido de que hay tres compartimentos en la caja, uno de los cuales está sellado, y el mecanismo de operación del interruptor de carga se encuentra justo en frente de la caja de rama, que puede realizar una operación manual o eléctrica. Hay estacas de cable y terminales de cable en el compartimento del cable, y los terminales de cable están conectados con el interruptor de carga. Los compartimentos de cable pueden protegerse con fusibles si lo requieren el esquema de diseño, y el esquema de diseño está diversificado, lo que puede realizar las funciones de telemetría, control remoto y comunicación remota.

◆ Parámetro técnico

● Diagrama típico del sistema primario
