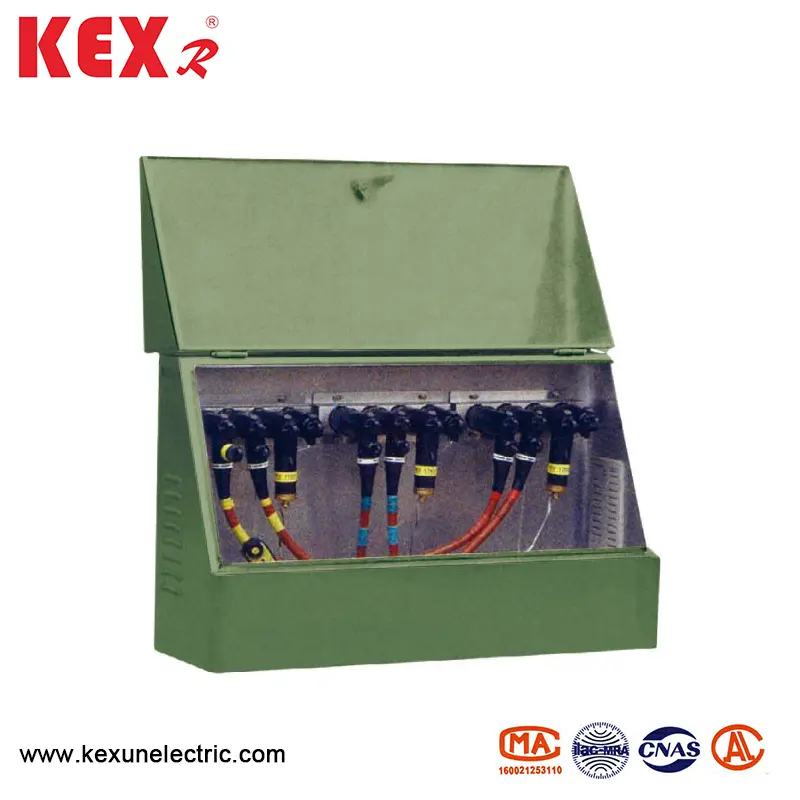

Caja de rama de cable estadounidense de 25kV

● Condiciones de uso

La caja de rama de cable estadounidense de 25kV es adecuada para su uso en las siguientes condiciones.

▶ Temperatura del medio ambiente: entre -30 y 40 ℃

▶ Velocidad del viento: por debajo de 34m/s (menos de 700PA)

▶ Humedad: humedad promedio diaria inferior al 95%; humedad promedio mensual inferior al 90%

▶ Profesor: la aceleración horizontal no es superior a 0,4 m/sy la aceleración vertical no es más de 0,15 m/s.

▶ Inclinación del sitio de instalación: menos de 3 °

▶ Entorno de instalación: el aire circundante de la caja de rama de cable estadounidense DFW tipo 25KV no debe estar obviamente contaminada por gas corrosivo, combustible, vapor de agua, etc., y no hay una vibración violenta en el sitio de instalación.

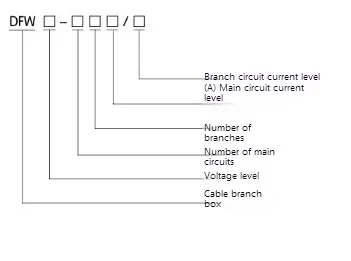

● Significado del modelo

● Parámetro técnico

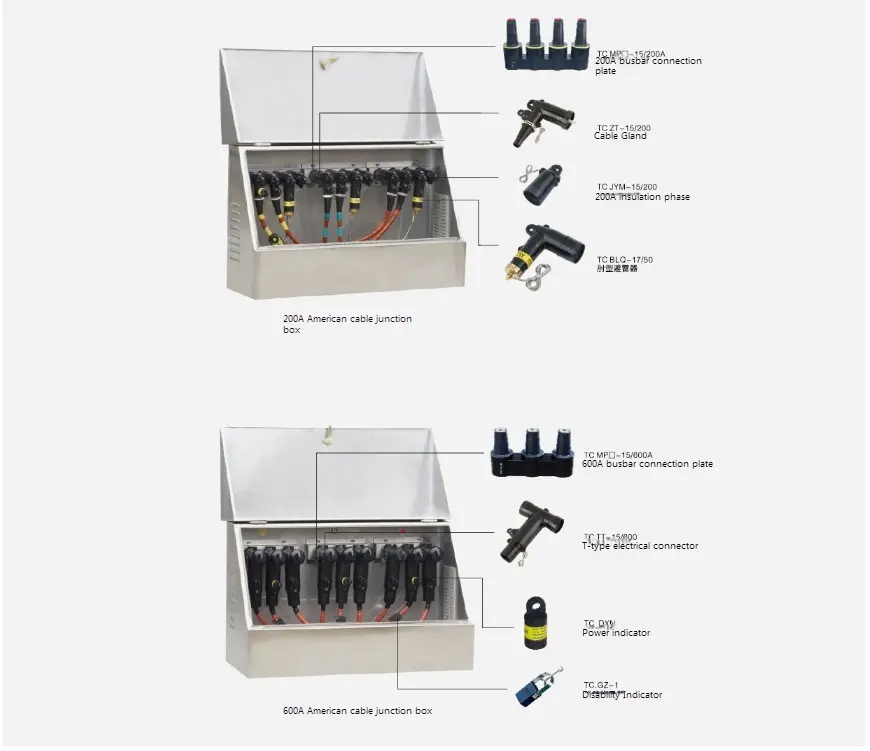

● Diagrama de ejemplo de la caja de rama de cable estadounidense de 25kV

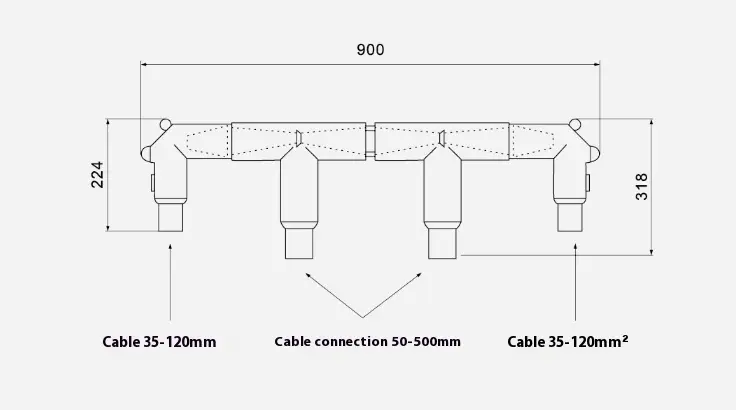

Si la caja de rama de cable estadounidense de 25kV no se puede colocar debido a la limitación del sitio, se puede combinar directamente mediante juntas de cables para formar múltiples ramas de cable (no se necesitan barras de bus, y el método de conexión se muestra en el siguiente ejemplo) y se coloca en la zanja de cable u otros lugares. Ejemplo 1 Cada grupo de cuatro líneas entrantes y salientes (2 × 600a+2 × 200a) consta de dos conectores de cable T-II, dos conectores de codo y un conector intermedio. El conector de cable T-ⅱ 200a está conectado al conector del cable del codo (el otro lado está conectado al arrestador de óxido aislado).

Consulte la siguiente figura para ver ejemplos de tamaño:

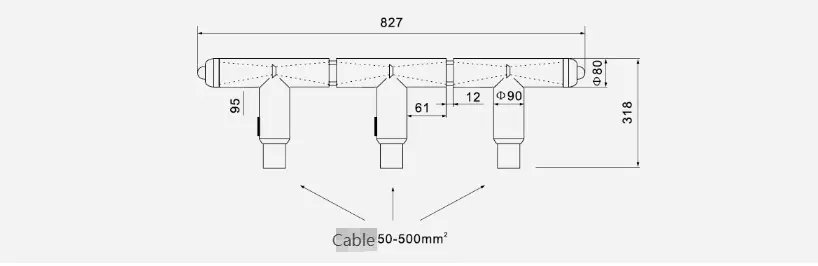

Ejemplo 2 Tres líneas de acceso (3x600a) Cada fase consta de tres conectores de cable en forma de T y dos conectores de conexión intermedios. Vea la figura a continuación para ver las dimensiones y ejemplos:

● Diagrama de ejemplo
