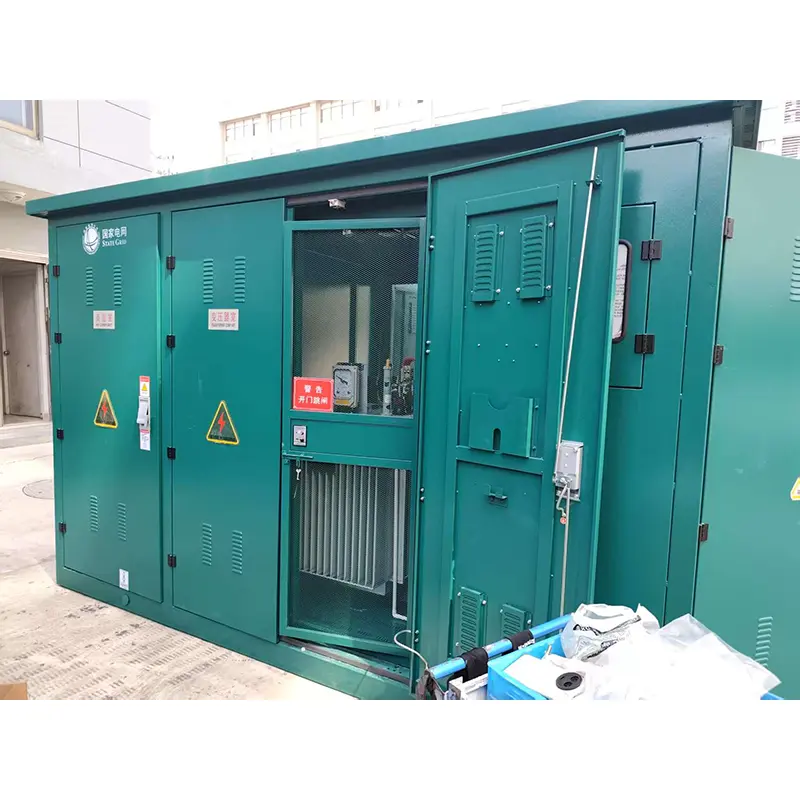

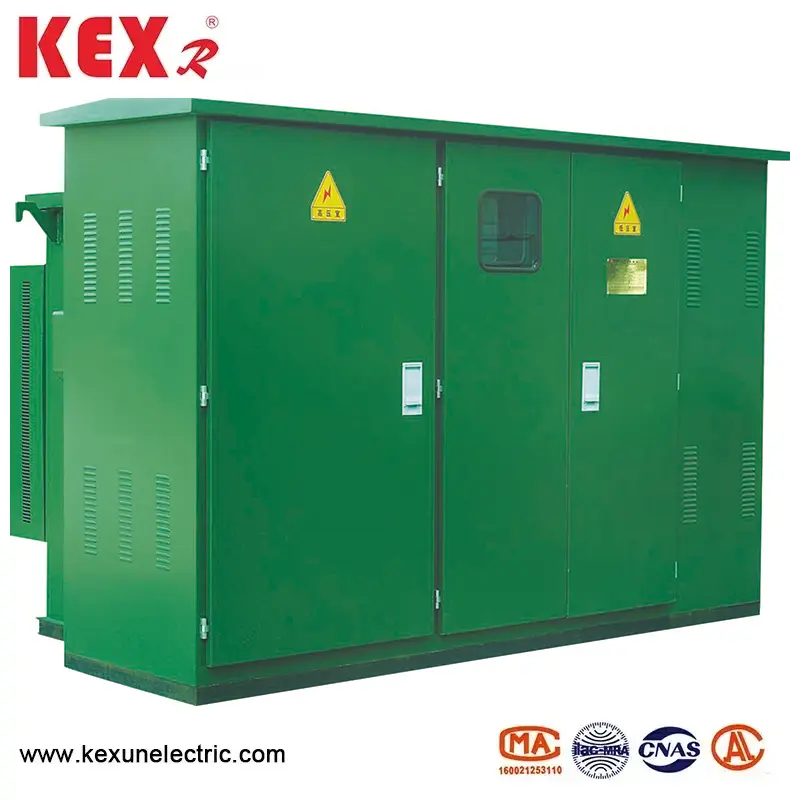

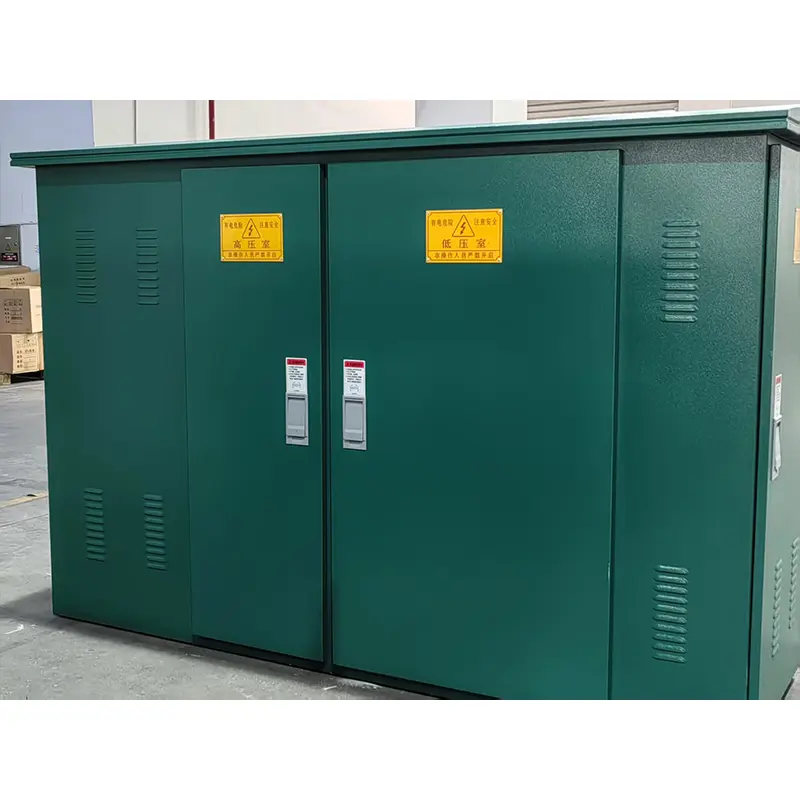

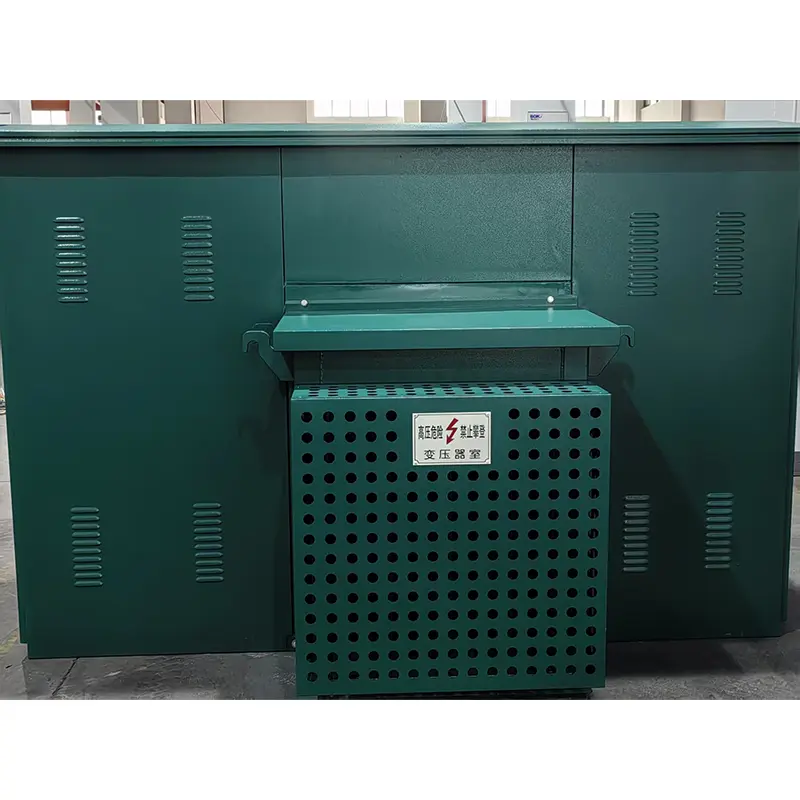

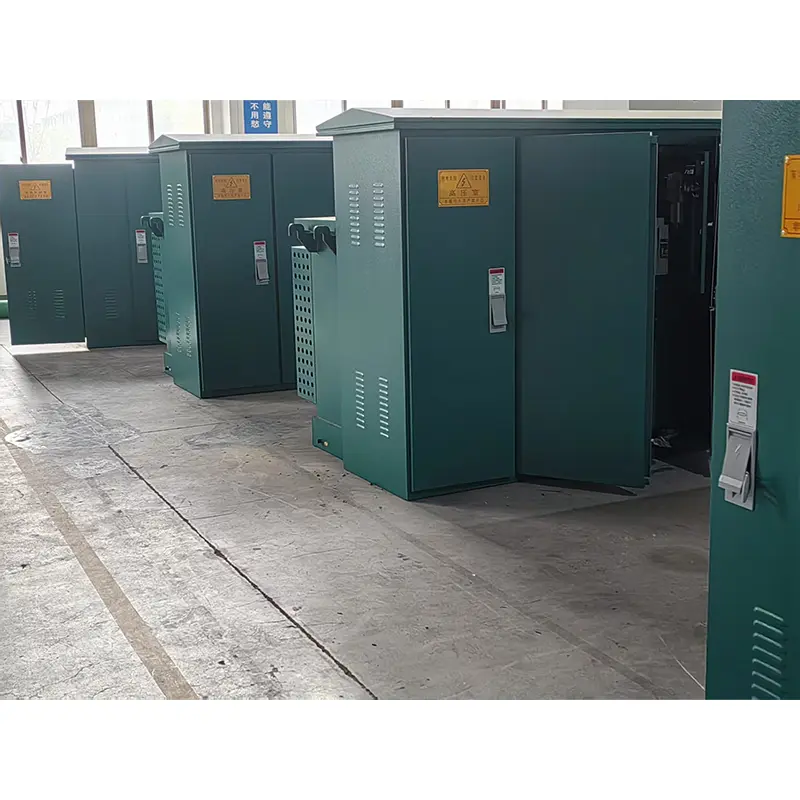

Subestación cerrada de tipo americano

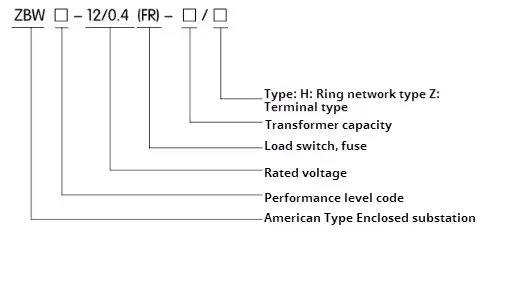

● Significado del modelo de la subestación cerrada de tipo estadounidense de tipo ZBW-12

● Características de la estructura de subestación cerrada de tipo americano

1. La subestación cerrada de tipo americano adopta una estructura compacta, pequeño volumen, solo aproximadamente 1/3 ~ 1.5 del transformador de cajas europeo nacional con la misma capacidad, reduciendo en gran medida el espacio del piso.

2. Estructura completamente sellada y totalmente aislada, no se necesita distancia de aislamiento y la seguridad personal está protegida de manera confiable.

3. Subestación cerrada de tipo americano utilizando cableado de alto voltaje para red de anillo y terminal, con modo de fuente de alimentación flexible y alta confiabilidad.

4. Excelente rendimiento del transformador: baja pérdida, bajo ruido y bajo aumento de temperatura; Fuerte capacidad de sobrecarga, resistencia al cortocircuito y resistencia al impacto.

5. Conozca todo tipo de requisitos de alimentación de bajo voltaje, que se pueden seleccionar de acuerdo con el esquema o diseñado por usted mismo;

6. Hay dos tipos de cabezas de cables: enchufe de codo 200a y 600 conector de cable fijo de tipo "T", los cuales pueden equiparse con un arresto de óxido de zinc totalmente aislado. El cabezal de cable de tipo 200a se puede conectar y desconectar con carga y también puede desempeñar el papel de interruptor de aislamiento.

● Fusible

El lado de alto voltaje de la subestación cerrada de tipo estadounidense se proporciona con protección de rango completo mediante la conexión en serie del fusible de protección de respaldo y el fusible enchufable, que es simple en principio, económico y confiable; El fusible de protección de respaldo es un fusible limitante de corriente de alto voltaje de alto voltaje con gran capacidad de ruptura. Solo cuando el transformador falla internamente, el fusible enchufable está equipado con un fusible de doble sensible, que puede proporcionar una doble protección de la corriente y la temperatura. Después de que se explota el fusible de doble sensible, el núcleo del fusible se puede reemplazar fácilmente en el sitio.

● Secuencia de estructura y operación

1. El diseño

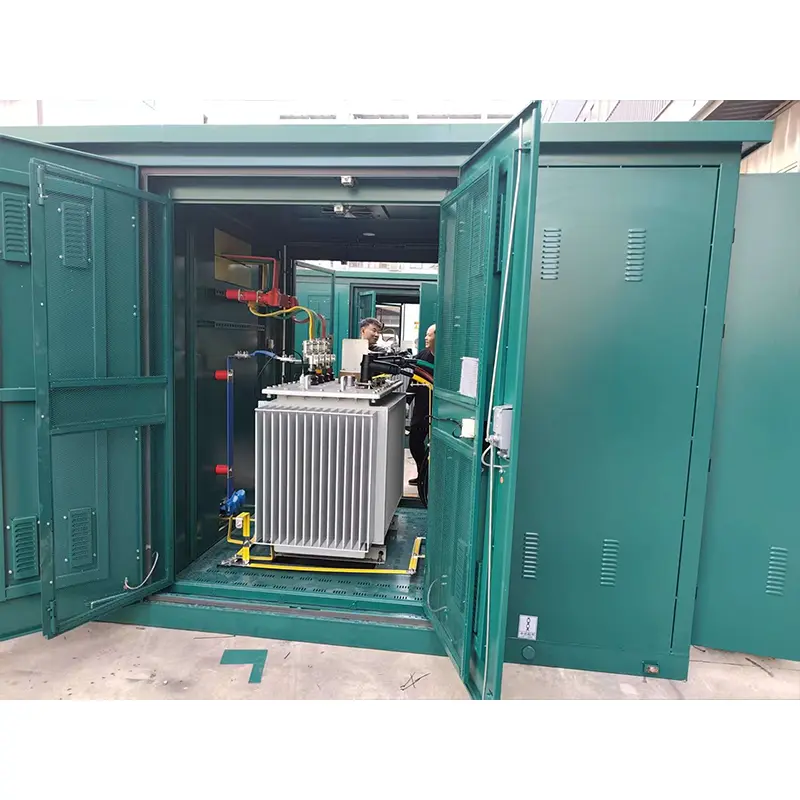

Para la forma y la estructura de la subestación cerrada de tipo American ZBW-12 de 10kV, ver Figura 2 y Figura 3. El tanque de aceite se divide en dos partes: la parte superior es el tanque de aceite de alto voltaje y la parte inferior es el tanque de aceite del transformador. Las dos partes solo están conectadas eléctricamente, pero el aceite está bloqueado. El diagrama esquemático se muestra en la Figura 1, en la que las líneas "I" e "I" son alimentadores de red de bucle ", las ramas LL" son ramas de transformadores y "V" es una salida de bajo voltaje. La subestación se puede usar tanto en el sistema de alimentación de red de anillo como en el sistema de terminal, y la conversión es muy conveniente. La alimentación de la línea y la rama "Lⅲ" se cambia con el interruptor de carga de la red de anillo. Al mismo tiempo, el terminal entrante del lado de alto voltaje del transformador está equipado con fusibles de protección de respaldo y fusibles enchufables para proteger la falla de cortocircuito y la sobrecarga y la protección contra la sobretemperatura de la rama. Al mismo tiempo, también se pueden instalar dispositivos de visualización de alto voltaje y pararrayos. El extremo de bajo voltaje del transformador se emite después de pasar a través de un medidor y un interruptor de circuito de bajo voltaje.

● Dimensiones y peso de la subestación cerrada de tipo estadounidense ZBW-12

2. Fusible de protección de respaldo

Está conectado en serie con el fusible enchufable en la rama del transformador (ver R1 y R2 en la Figura 2) para formar un fusible de protección de rango completo. Solo sopla cuando hay una falla de cortocircuito dentro de la subestación, por lo que la probabilidad de soplar es muy baja. Se instala en el tanque de aceite superior, y el tanque de aceite debe abrirse si se va a actualizar.

3. Fusible para enchufar

◆ Su núcleo de fusión tiene doble sensibilidad (temperatura y corriente), es decir, se derrite cuando el lado de la carga falla (sobrecarga o temperatura excesiva). El fusible y el fusible de protección contra la copia de seguridad se utilizan en serie, que pueden proteger todo el rango de corriente pequeña (varias veces en) a una corriente grande (varias decenas de kiloameros), y la corriente de ruptura máxima es de 50ka.

◆ La coincidencia razonable del fusible de respaldo y el fusible de complemento afecta directamente el rendimiento de toda la subestación. Consulte la siguiente tabla para una parte de las pautas de selección de fusibles en una subestación encerrada de tipo estadounidense de 10kV solo para referencia. Nota: No es adecuado para otros tipos de subestaciones.
