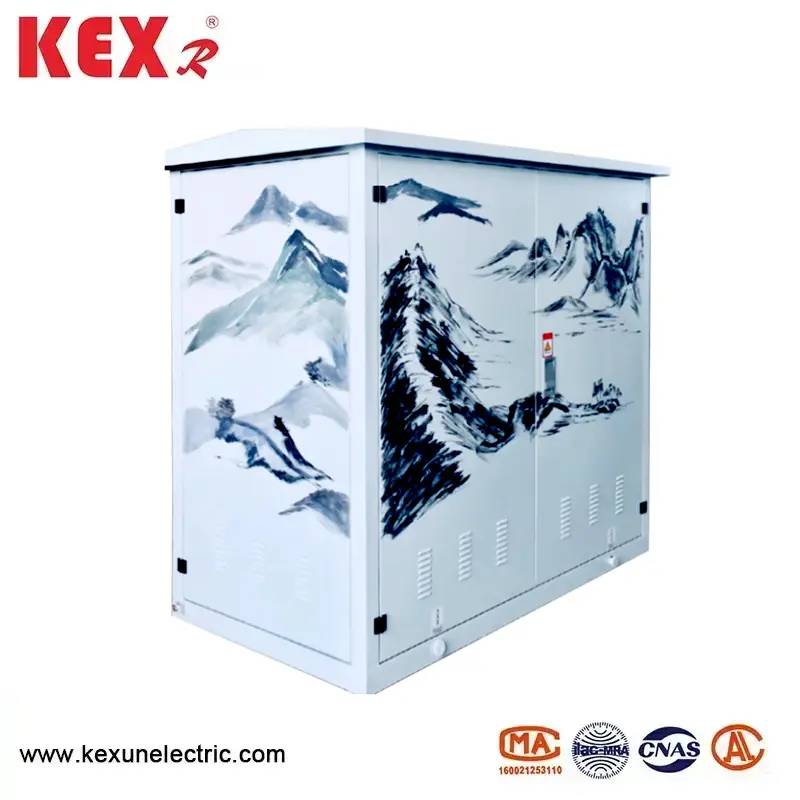

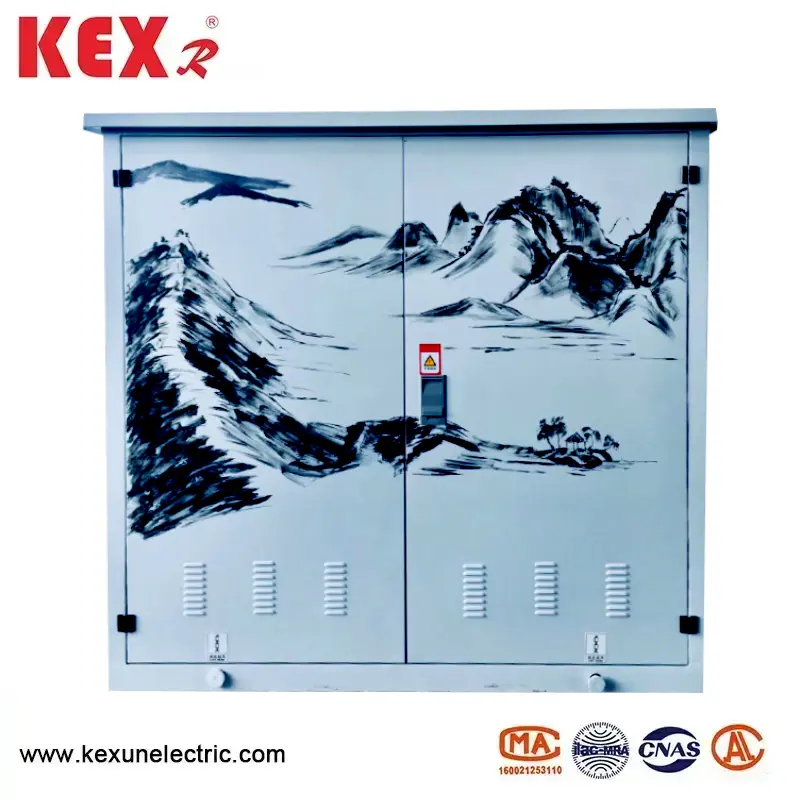

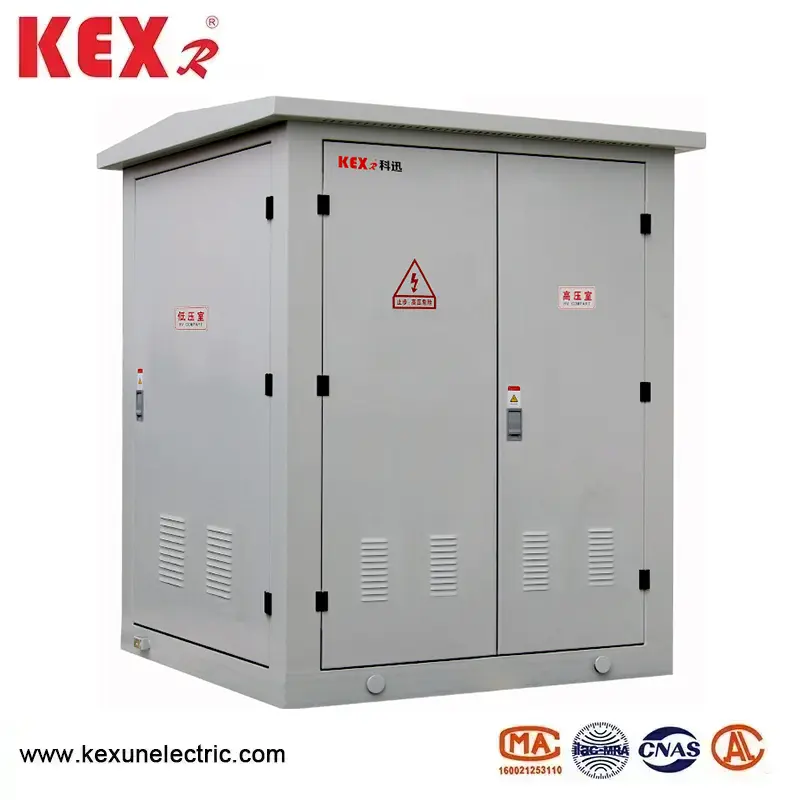

Subestación de distribución urbana

Como proveedor profesional de equipos de transmisión y distribución de energía en China, la subestación de distribución urbana producida por KEXR es compacta en estructura y flexible y conveniente de uso, por lo que se utiliza ampliamente en la reconstrucción de redes urbanas de edificios de gran altura, cuartos residenciales, parques industriales, centros comerciales, aeropuertos, estaciones y muelles, escuelas, empresas industriales y mineras y otros lugares.
Modelo: YB-12
Marca: kexr

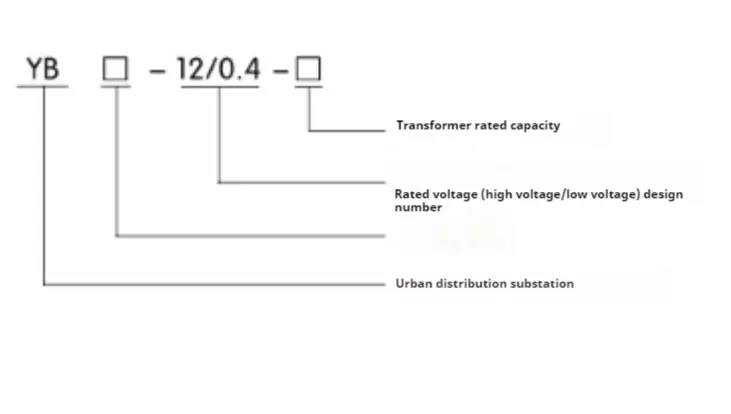

● Significado del modelo

Urban Distribution Substation



● Introducción al producto de la subestación de distribución urbana de tipo YB-12

◆ Estructura integral

Subestación de distribución urbana dividida principalmente en tres partes: sala de interruptor de alto voltaje, sala de transformadores y sala de interruptor de bajo voltaje, que se puede transportar por separado.

La subestación adopta un diseño único de disipación de calor de gran ciclo para garantizar el nivel de aumento de la temperatura del producto, y el sellado separado entre las habitaciones no formará intercambio de calor entre habitaciones.

La concha de la subestación de distribución urbana está hecha de placa de acero inoxidable de alta calidad.

Todas las partes de la estructura de la placa de acero han sufrido un tratamiento especial anticorrosión, y la estructura de la placa de acero inoxidable tiene una fuerte resistencia a la corrosión y una buena resistencia mecánica.

La subestación se puede instalar directamente en el interior sin una base adicional de edificios, lo que ahorra costos y espacio y es conveniente de instalar.

◆ Cámara de alta presión SF6 Switch Agua de interrupción de gas desarrollada independientemente por nuestra compañía se adopta para alto voltaje, y todas las barras de interruptores y barras colectivas están selladas en una caja de acero inoxidable cerrada sin cuerpo cargado expuesto afuera. Operación segura y alta fiabilidad; Diseño totalmente modular, todos los módulos pueden realizar el modo de conexión de la salida lateral y la expansión superior de acuerdo con los requisitos de consumo de energía, y satisfacer las necesidades del esquema de la fuente de alimentación en la medida máxima.

◆ Cámara de baja presión Las líneas de entrada y salida laterales de bajo voltaje están hechas de nuevos interruptores de circuito de estuche moldeado, que son de tamaño pequeño, libre de arcos y fáciles de reemplazar. Controlador de protección integral inteligente multifuncional y nuevo dispositivo integrado de compensación de potencia reactiva.

◆ Habitación del transformador El transformador está completamente aislado con resina epoxi, y el nivel de aislamiento y resistencia al calor es F, y el transformador no tiene ningún material de soporte de combustión, y no produce ningún gas de gas u otros productos intermedios que no sea propicio para el entorno durante la operación, por lo que tiene las características de un buen retardo de la llama, protección del ambiente y ahorro de energía.

◆ Conexión interna El transformador de voltaje y el interruptor sólido chino están conectados por los accesorios de cable sólidos aislados de la compañía, que son seguros, confiables y totalmente aislados.



● Lado de alta presión

Urban Distribution Substation

El alto voltaje de la subestación integrada inteligente generalmente está protegido por un aparato eléctrico combinado de combinación de interruptor de carga. Después de que el fusible se sopla en una fase, los viajes de enlace trifásico. El interruptor de carga se puede seleccionar de aire comprimido, vacío, hexafluoruro de azufre, etc., y el mecanismo operativo se puede distribuir para realizar una actualización automática. El fusible es un fusible que limita la corriente de alto voltaje con un delantero, que tiene una acción confiable y una gran capacidad de ruptura. Consulte la tabla a continuación para ver los principales parámetros técnicos. Para transformadores superiores a 800 kVA, se pueden seleccionar disyuntores de circuitos de vacío como Zn12, Zn28 y VS1 para su protección.

● Lado de baja presión

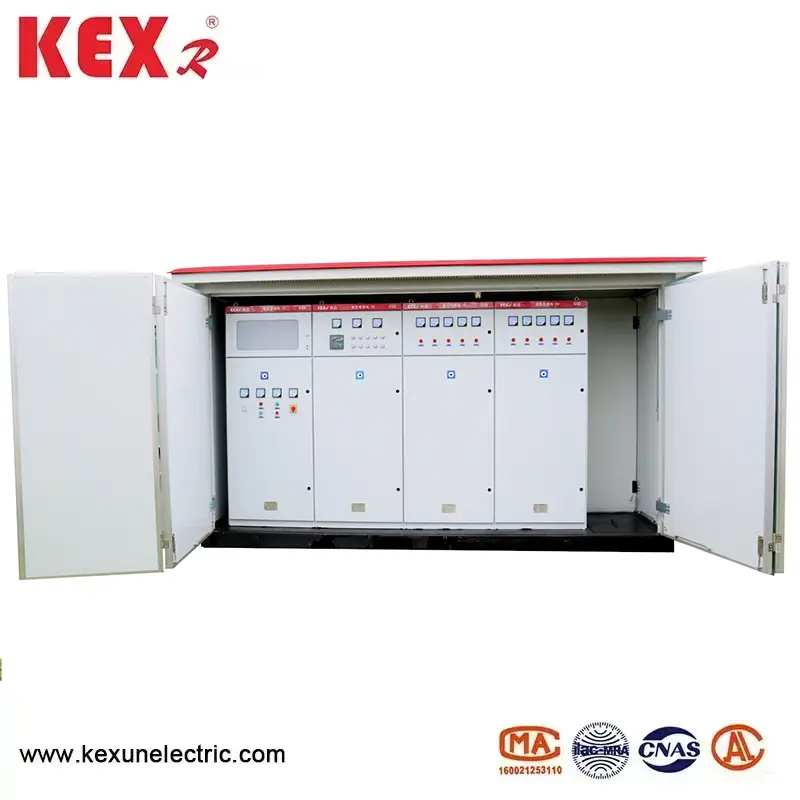

El interruptor principal en el lado de bajo voltaje adopta un interruptor de circuito universal o inteligente para la protección selectiva; El interruptor de salida adopta un nuevo tipo de interruptor de carcasa de plástico con pequeño volumen y arco corto, hasta 30 circuitos; El dispositivo de compensación de potencia reactiva de seguimiento automático inteligente tiene modos de conmutación contactor y sin contacto para que los usuarios los elijan.

● Transformador de la subestación de distribución urbana

Urban Distribution Substation

La subestación integrada inteligente adopta transformadores de la serie S9, S10 y S11 de baja pérdida, inmóviles, inmersos en aceite, totalmente sellados, y también puede elegir transformadores de tipo seco de forma seca ambiental con papel ambiental de resina. El fondo está equipado con un tranvía, y los transformadores pueden entrar y salir fácilmente.

◆ Parámetros técnicos del interruptor de carga

Número de serie

Artículo

Unidad

FN12-12

Interruptor de carga de vacío FN25-12

1

Voltaje nominal

KV

10

2

Voltaje de funcionamiento máximo

KV

12

3

Frecuencia nominal

Hz

50

4

Corriente nominal

A

630

5

Corriente de carga de ruptura nominal

A

630

6

Corriente estable térmica

KA/S

20/2

20/4

7

Corriente estable dinámica

el

50

8

Corriente de cierre de cortocircuito (Valor máximo)

el

50

9

Tiempos de ruptura de carga completa

Tiempo

20

10000

10

Vida mecánica

Tiempo

2000

10000

11

Voltaje de resistencia de frecuencia de potencia de 1 minuto (fase a tierra)

KV

42

12

Voltaje del impulso del rayo (fase a tierra)

KV

72


◆ Parámetros técnicos del fusible de alto voltaje

Número de serie

   Voltaje nominal (KV)

 Corriente nominal (a)

 Romper la corriente (a)

   Fusible calificada de corriente (a)

Modelo del Reino Unido

Modelo CN

Sdl❈j



XRNT-12

12

40

31.5

6.3, 10, 16, 20, 25, 31.5, 40

Sfl❈j

12

100

31.5

50, 63, 71, 80, 100

Skl❈j

12

125

31.5

25


◆ Parámetros técnicos del interruptor de circuito de bajo voltaje

Modelo

Formulario de lanzamiento

Liberación de corriente calificada

Habilidad de encendido apagado KA (AC 380V)

DW15-630

Tipo termoelectromagnético

315, 400, 630

40

DW15-1000



Tipo de termoelectrón

630, 800, 1000

50

DW15-1600

1600

50

DW15-2500

1600, 2000, 2500

60

CW1-2000

Tipo inteligente

630, 800, 1000, 1250, 1600, 2000

65 (80)

CW1-3200

2000, 2500, 3200

100

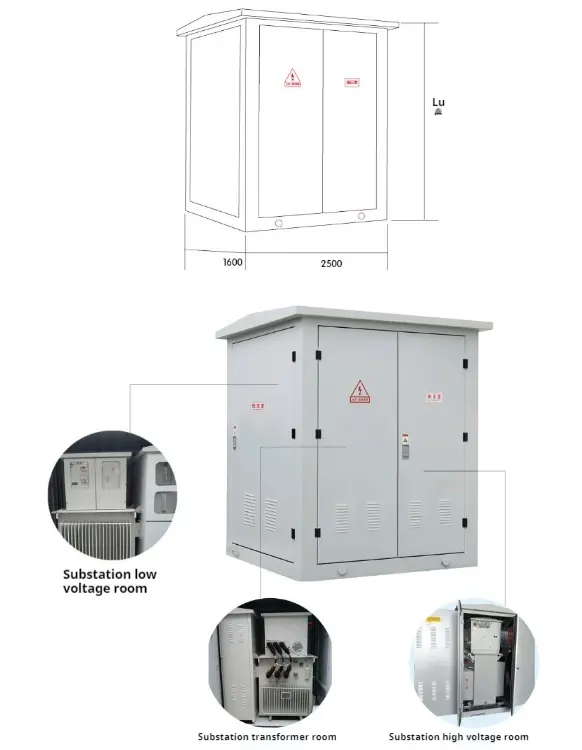

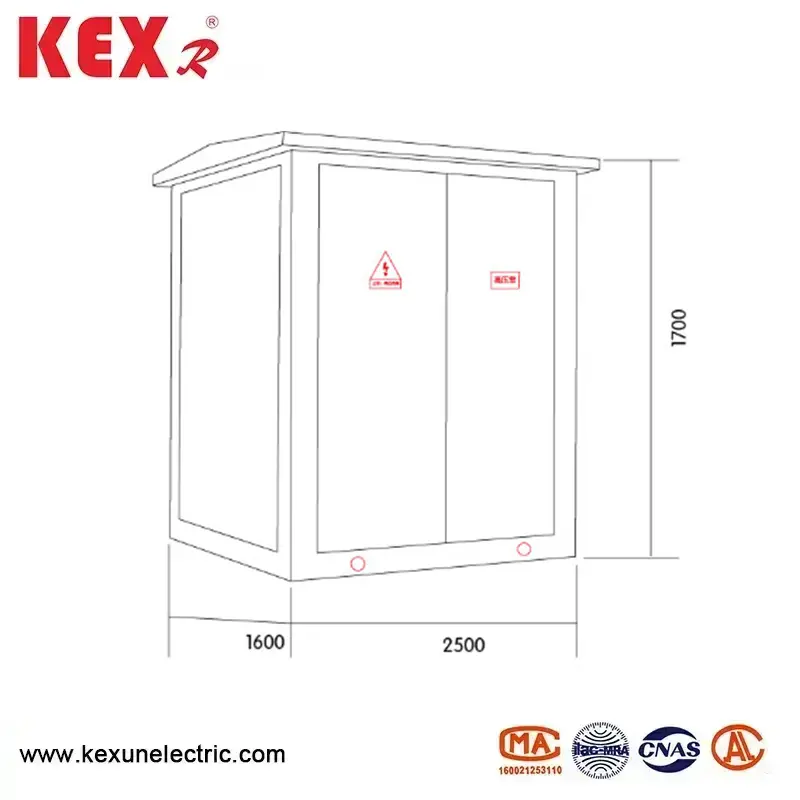

● Diagrama de dimensión de diseño

Urban Distribution Substation
