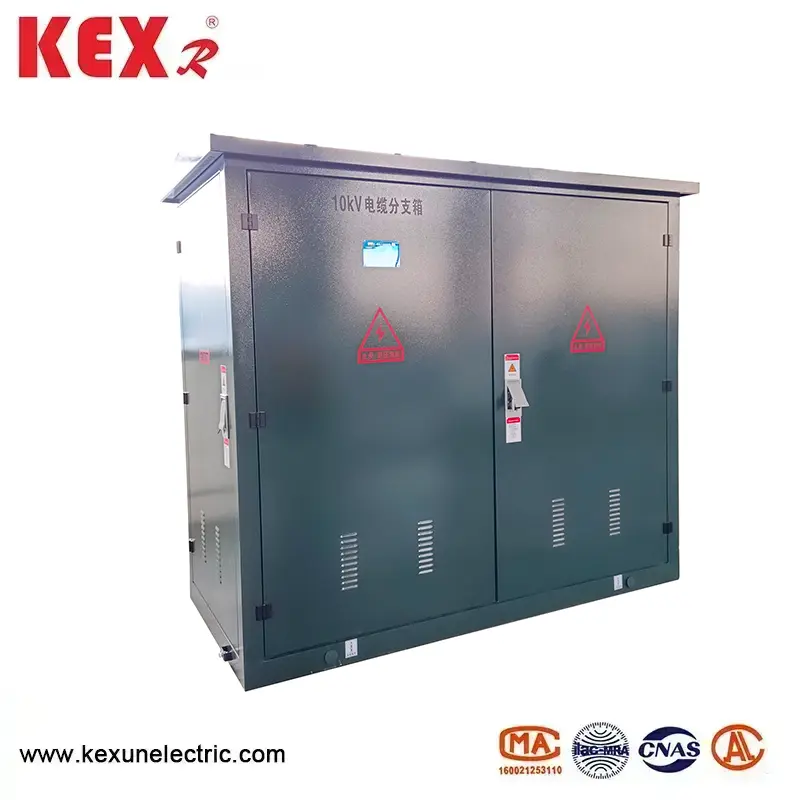

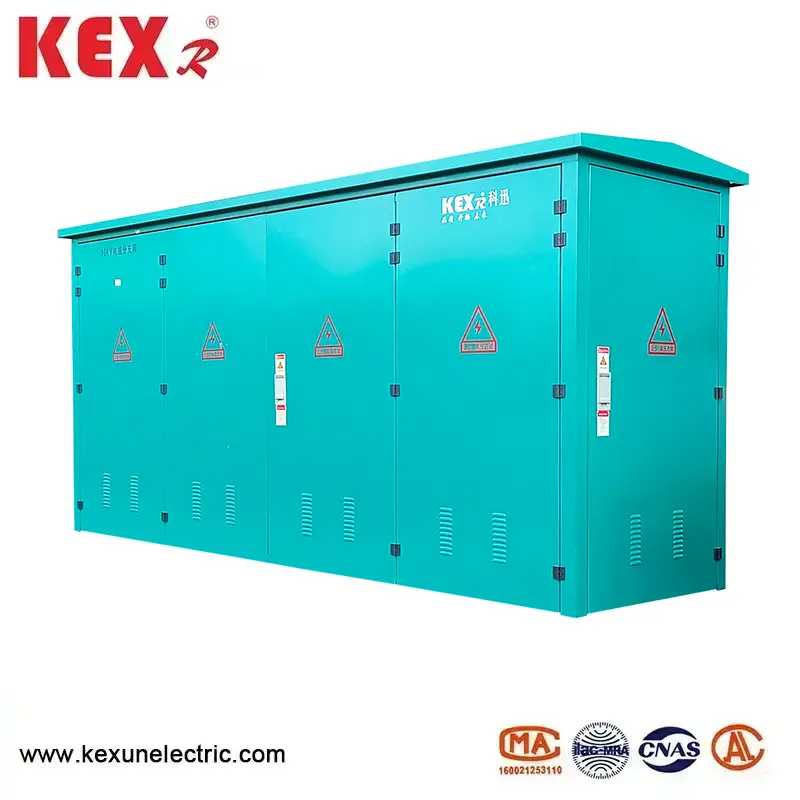

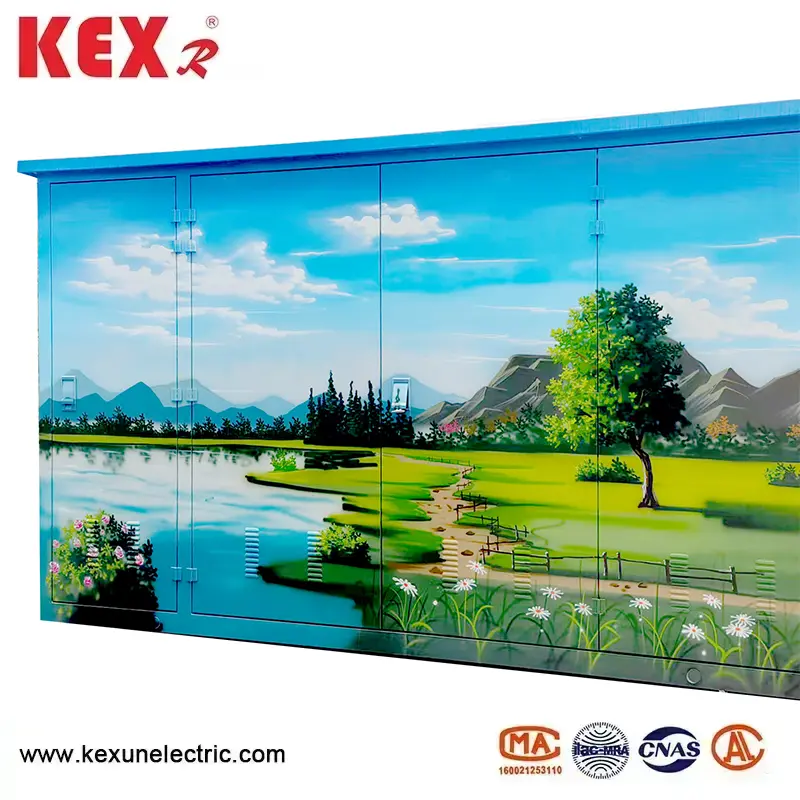

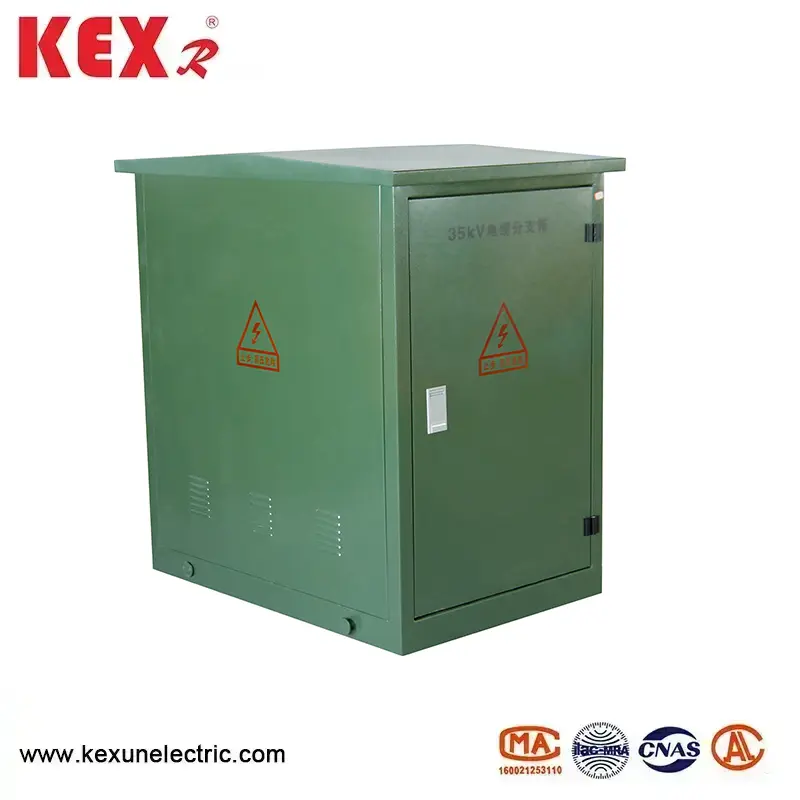

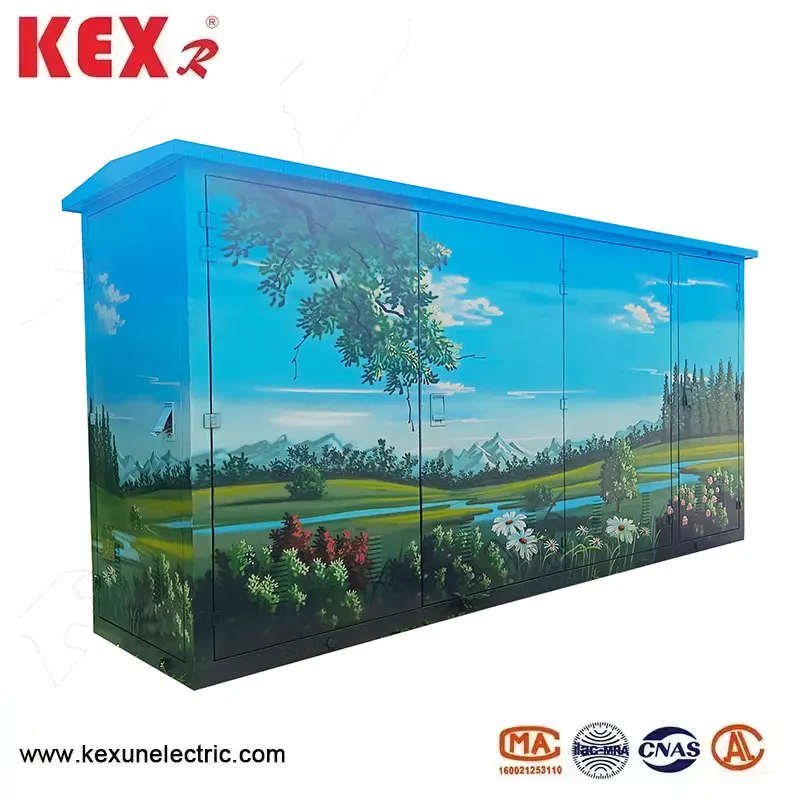

Caja de unión de cable de 35kV

○ Característica principal de la caja de unión de cable de 35 kV

▶ Voltaje nominal: 35 kV (conformes a los estándares IEC 62271-200 y GB/T 11022).

▶ Aislamiento completo y sellado completo: aislamiento sólido (como la resina epoxi y el caucho de silicona) o el aislamiento de gas SF6 se adopta, y no hay un conductor desnudo, con un grado de protección de IP65/IP67.

▶ Tecnología de complemento europeo: conectores de cable enchufables estándar (soporte de operación en vivo (se requieren herramientas especiales).

▶ Diseño modular: las líneas entrantes y salientes se pueden ampliar de manera flexible (como 1 pulg. 3 out, 2 pulg.

▶ Selección inteligente: se puede integrar el indicador de fallas, el sensor de temperatura, DTU (terminal de distribución).

○ Composición estructural típica de la caja de unión de cable de 35 kV

▶ caja

El material compuesto de acero inoxidable /SMC es resistente a la corrosión y es adecuado para uso exterior (-40 ℃ ~+70 ℃).

▶ Bus aislado

Conductor de cobre o aluminio, aislamiento de caucho de silicona /EPDM, voltaje de resistencia de frecuencia de potencia ≥70kV, impulso de rayos 170kV.

▶ Conector de cable

Conectores enchufables protegidos de 35kV (como T-Type y Elbow-Type) con puntos de prueba (opcionales).

▶ Dispositivo de protección

Se pueden seleccionar Lightning Arrester, indicador de falla de cortocircuito y pantalla en vivo.

▶ Sistema de conexión a tierra

La caja y la capa de blindaje de cable están confiablemente conectadas a tierra (resistencia a la conexión a tierra ≤4Ω).

○ Instalación y operación y mantenimiento de la caja de unión de cable de 35 kV

 ◆ Requisitos de instalación

Desmontaje y corte del cable: coincida con precisión las especificaciones de la junta (error 1 mm) para evitar dañar la capa de aislamiento.

▶ Instalación del conector: limpie la superficie de contacto y aplique grasa de silicona para evitar la oxidación. Apriete con una llave de par (por ejemplo, la junta T necesita 35 ~ 40n m).

▶ Grounding: la caja y el escudo de cable deben estar confiables en tierra (resistencia a la conexión a tierra ≤4Ω).

◆ Operación segura

▶ Verifique la electricidad después de la falla de energía y use guantes y gafas aislantes cuando funcione.

▶ Asegúrese de que el interruptor de conexión a tierra esté cerrado (si lo hay) antes de conectar y desconectar el conector.

◆ Sugerencia de mantenimiento

▶ Inspección anual: medición de temperatura infrarroja (centrándose en monitorear el aumento de la temperatura de las articulaciones).

▶ Inspección del sello: reemplace el anillo de sellado una vez cada cinco años (humedad y prueba de polvo).

▶ Prueba de aislamiento: realice una prueba de voltaje de resistencia cada 3 años.

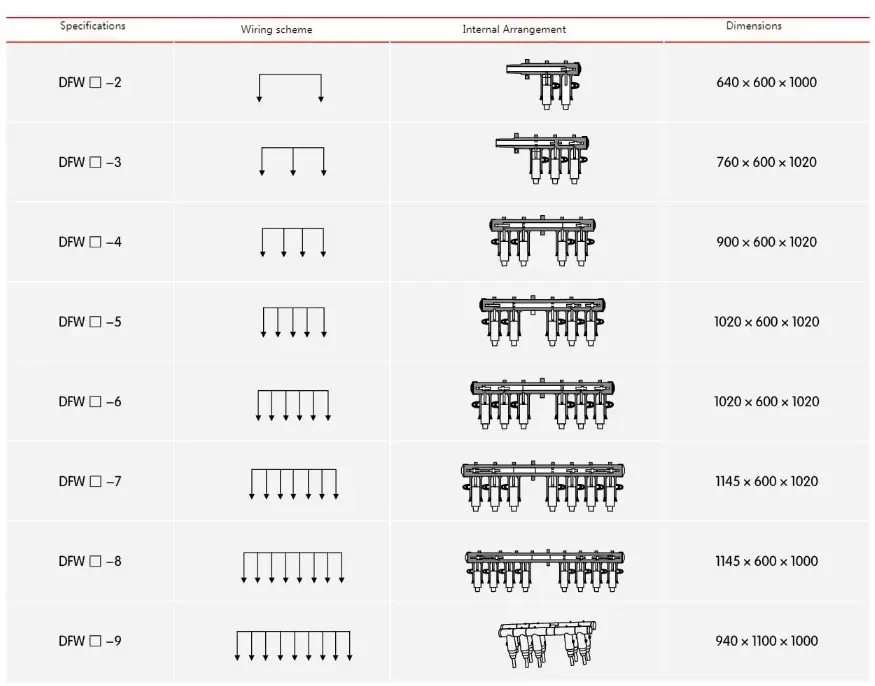

● Parámetro técnico de la caja de unión de cable de tipo europeo de 35kV

● 35kV Tipo de europeo Cabeza de cable Número de pedido Descripción
