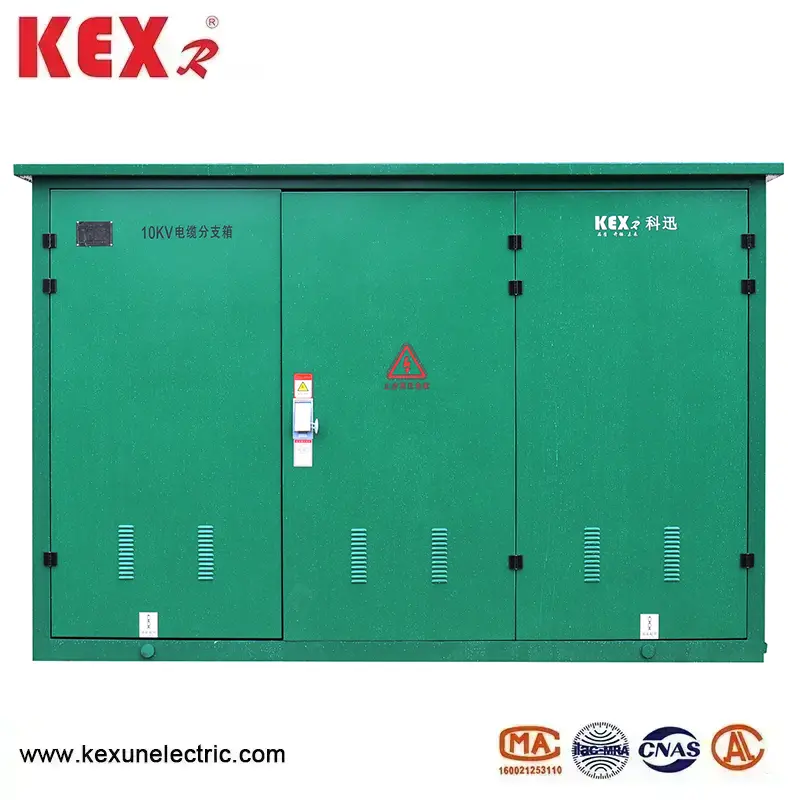

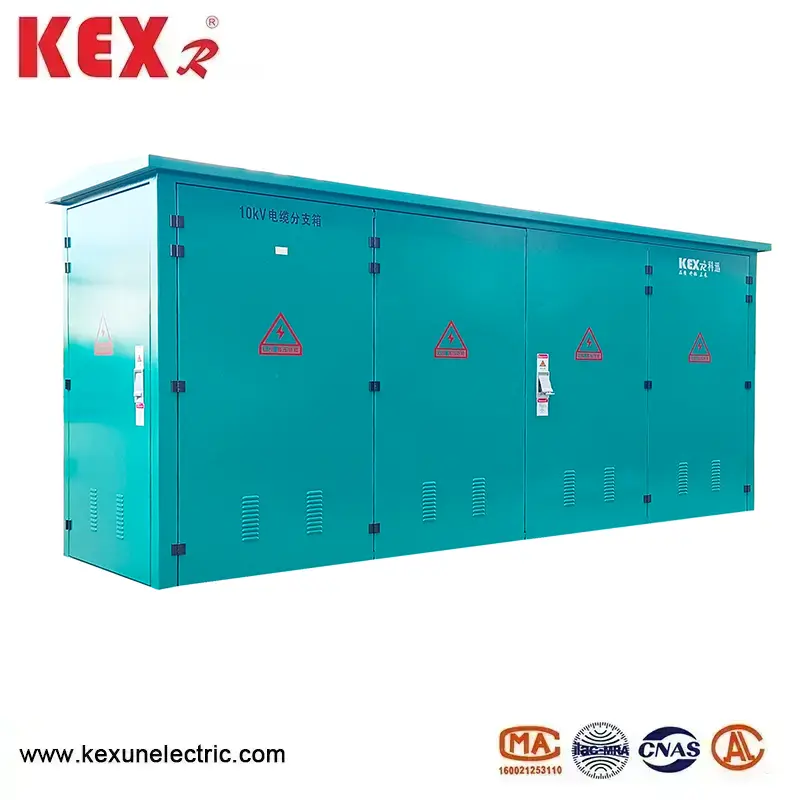

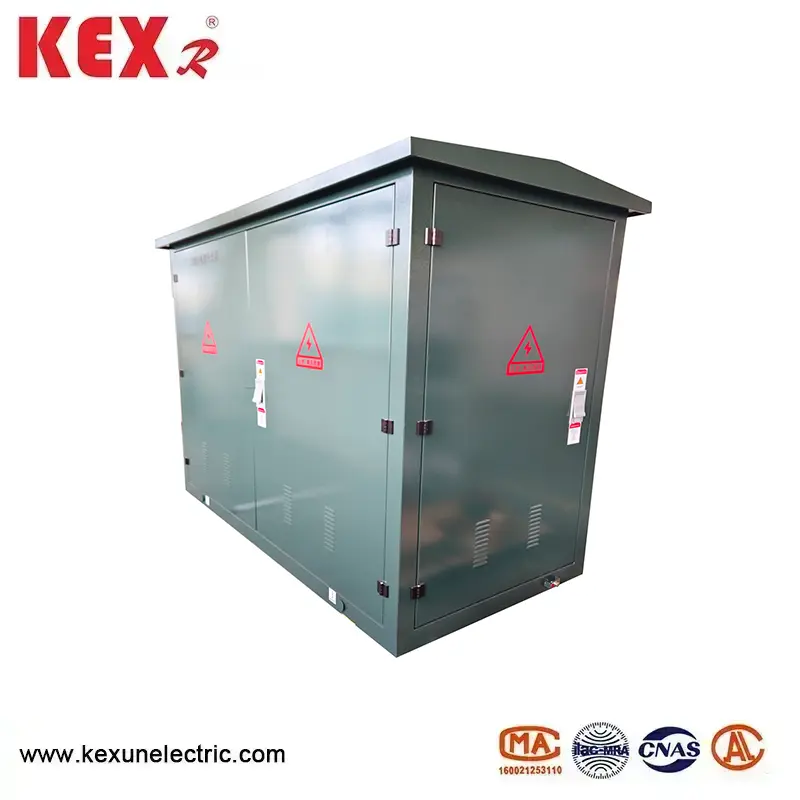

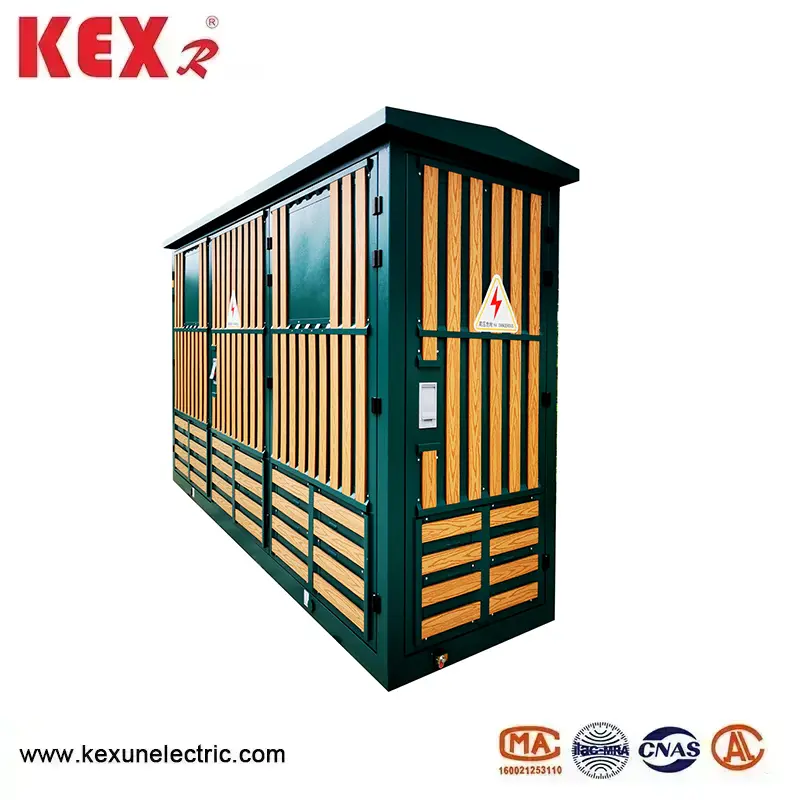

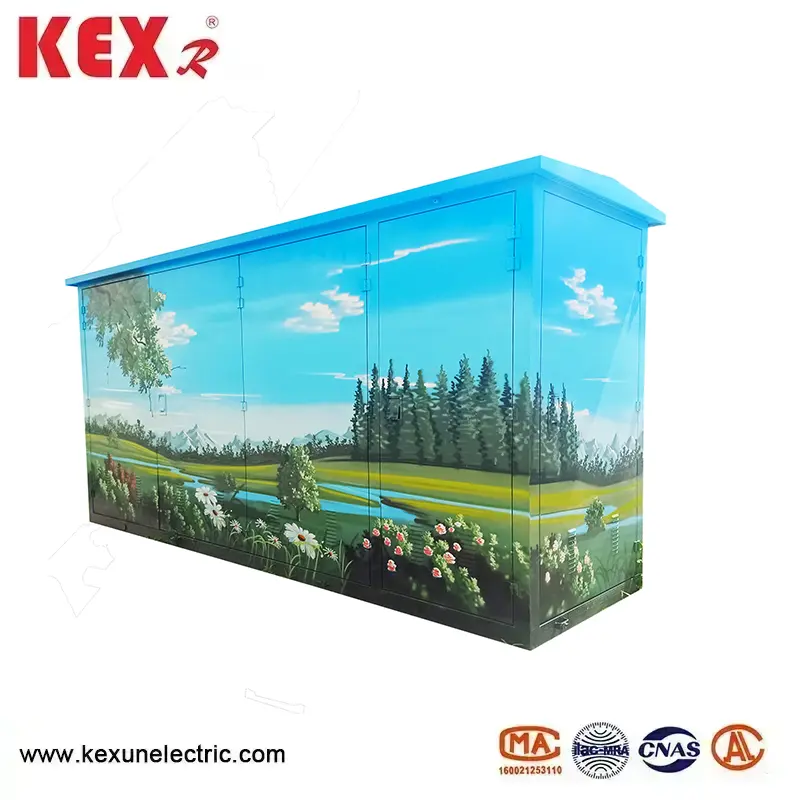

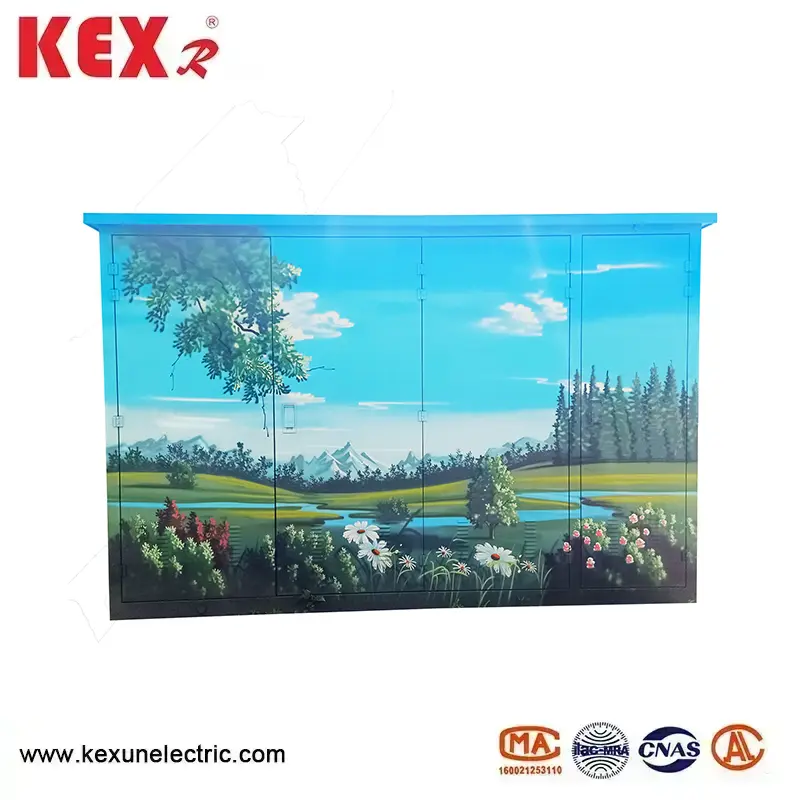

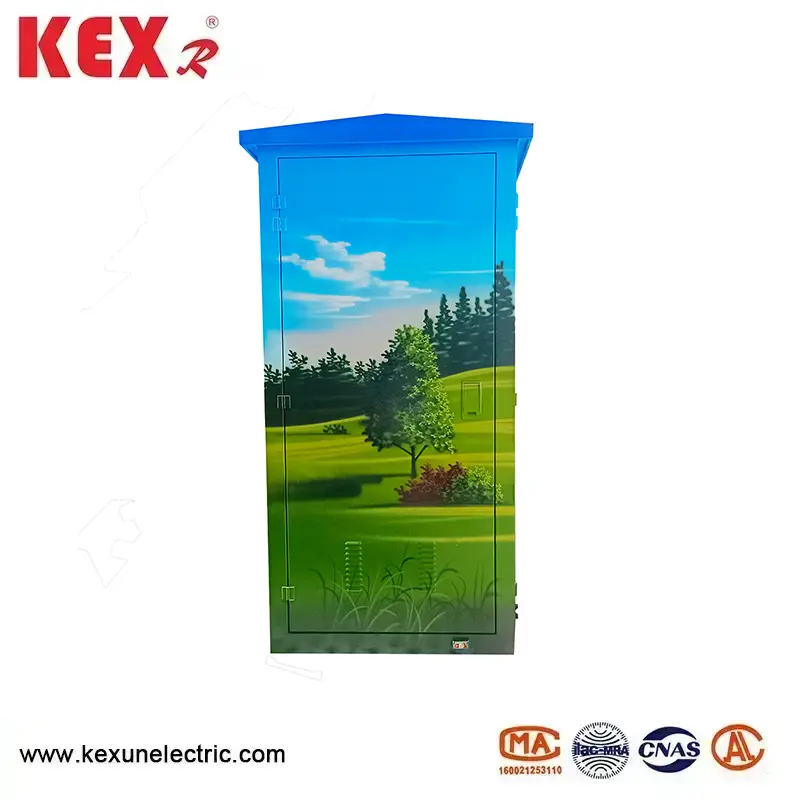

Caja de cable al aire libre
La caja de cable al aire libre, que es producida especialmente por KEXUN, un proveedor de equipos de transmisión y distribución de energía en China, es un equipo de ingeniería de cables ampliamente utilizado en el sistema de distribución de energía en los últimos años. Sus características principales son la apertura de la puerta bidireccional y el uso del buje de pared como la barra de bus de conexión. En general, el perno de corriente 630A nominal se usa para corregir el conector de cable de conexión, que se ajusta al estándar DIN47636.
Modelo: 35kV
Marca: kexr
Modelo: 35kV
Marca: kexr
● Uso de condiciones de la caja de cable al aire libre de 35kV
Temperatura ambiente de la caja de cable al aire libre de 35 kV: -30 ~ 40 ℃
Velocidad del viento: equivalente a 34 m/s y no más de 700PA
Humedad: la humedad relativa diaria promedio no es más del 95%
La humedad relativa mensual promedio no es más del 95%
APROBAJE: La aceleración horizontal no es más de 0.4m/s², y la aceleración vertical no es más de 0.15m/s²
Inclinación del sitio de instalación de la caja de cable al aire libre de 135 kV: menos de 3
Entorno de instalación: el aire circundante no debe estar obviamente contaminado por gas corrosivo, combustible, vapor de agua, etc., y el sitio de instalación no debe vibrarse violentamente.
○ Instalación y operación y mantenimiento de la caja de cable al aire libre de 35kV
◆ Requisitos de instalación
Desmontaje y corte del cable: coincida con precisión las especificaciones de la junta (error 1 mm) para evitar dañar la capa de aislamiento.
▶ Instalación del conector: limpie la superficie de contacto y aplique grasa de silicona para evitar la oxidación. Apriete con una llave de par (por ejemplo, la junta T necesita 35 ~ 40n m).
▶ Grounding: la caja y el escudo de cable deben estar confiables en tierra (resistencia a la conexión a tierra ≤4Ω).
◆ Operación segura
▶ Verifique la electricidad después de la falla de energía y use guantes y gafas aislantes cuando funcione.
▶ Asegúrese de que el interruptor de conexión a tierra esté cerrado (si lo hay) antes de conectar y desconectar el conector.
◆ Sugerencia de mantenimiento
▶ Inspección anual: medición de temperatura infrarroja (centrándose en monitorear el aumento de la temperatura de las articulaciones).
▶ Inspección del sello: reemplace el anillo de sellado una vez cada cinco años (humedad y prueba de polvo).
▶ Prueba de aislamiento: realice una prueba de voltaje de resistencia cada 3 años.

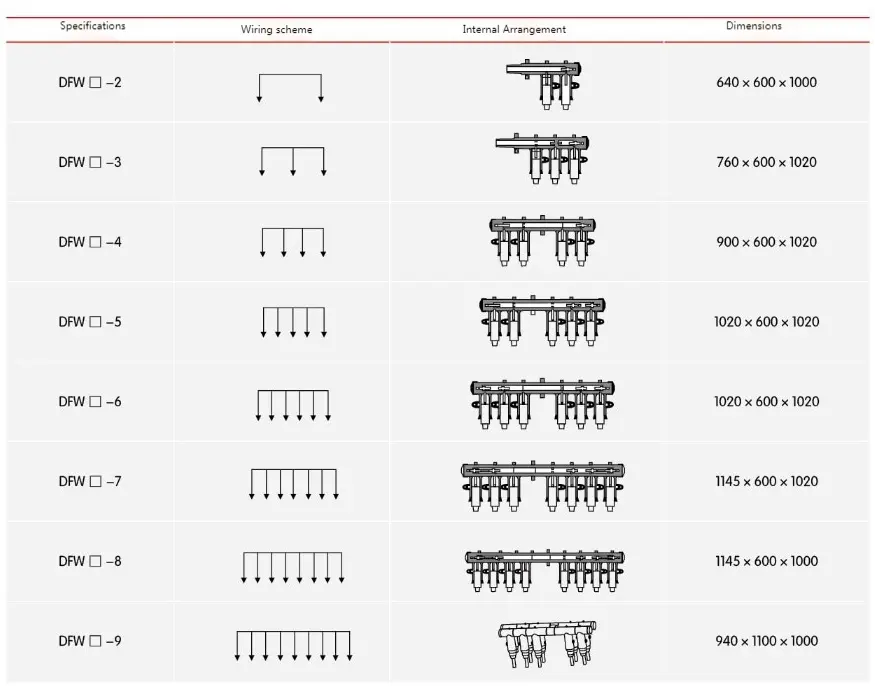

● Descripción del número de pedido de la caja de cable al aire libre de 35kV
● Parámetro técnico de la caja de cable al aire libre de 35kV
|
Voltaje nominal |
35kV |
|
Corriente nominal |
630A |
|
Corriente estable dinámica |
50ka/0.3s |
|
Corriente de establo de calor |
20ka/0.3s |
|
1 minuto de voltaje de soporte de frecuencia de trabajo |
42kV |
|
15 minutos de voltaje de soporte de CC |
52 kV |
|
Voltaje de soporte de impulso de iluminación |
105kV |
|
Grado de IP de shell |
IP33 |
