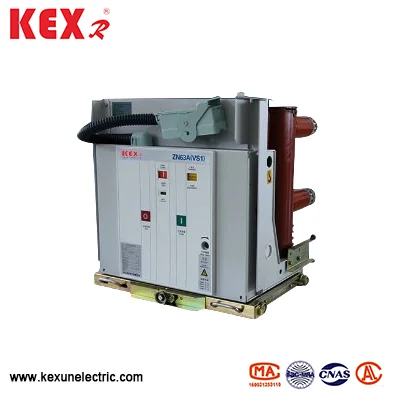

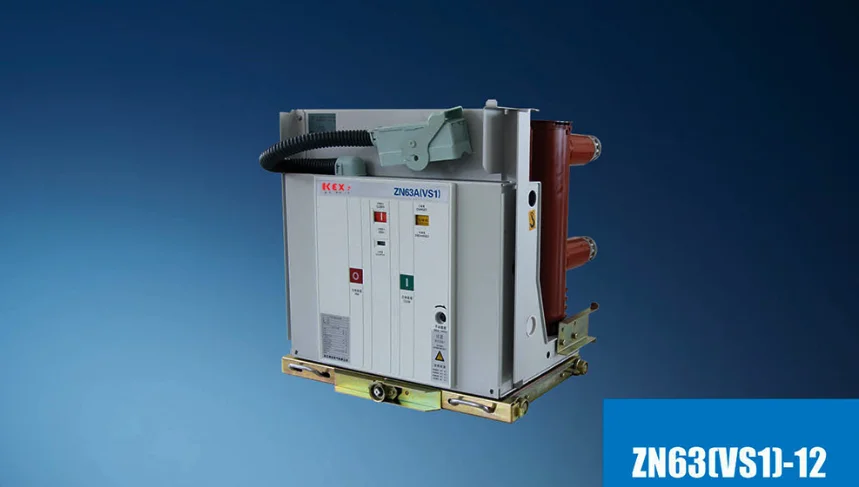

ZN63 VS1 VCB de alto voltaje interior
ZN63 VS1 VCB de alto voltaje interior producido por KEXUN, un conocido fabricante en China, es adecuado para equipos eléctricos con voltaje nominal de 12kV y CA trifásico de 50Hz, y a menudo se usa para controlar y protección de empresas industriales y mineras, plantas de energía, subestaciones y instalaciones eléctricas.
Modelo: ZN63 VS1
Marca: kexr
Modelo: ZN63 VS1
Marca: kexr
● Característica de diseño
ZN63 VS1 VCB de alto voltaje interior adopta la integración del mecanismo de operación VET y el cuerpo del interruptor de circuito, que puede diseñarse como una unidad de instalación fija o una unidad de carro de mano con un mecanismo de propulsión especial. La parte del circuito principal puede adoptar un poste sellado integral para realizar la miniaturización, la alta confiabilidad y el mantenimiento libre del interruptor de circuito. Se puede usar con Kyn28a-12 (GZS) y otra apartamento central de mano de mano, y también se puede usar con la apartamento fijo XGN.
● Usando condiciones
▶
▶ Altitud: ZN63 VS1 VCB de alto voltaje interior debe instalarse a una altitud de menos de 1000 m.
▶ Humedad relativa: el valor promedio diario no es más del 95%, el valor promedio diario de la presión de vapor saturado no es superior a 2.2x10-MPA, y el valor promedio mensual no es más de 1.8x10-MPA
Nota: Zn63 VS1 VCB de alto voltaje interior funcionará en un lugar sin fuego, explosión, contaminación grave, corrosión química y vibración violenta.
◆ Cumplir con el estándar
IEC60265 、 IEC62271 、 GB3804 、 GB16926, etc.
● Parámetros técnicos de Zn63 vs1 VCB de alto voltaje interior
|
Artículo |
Unidad |
Datos |
|||
|
Voltaje nominal |
KV |
12 |
|||
|
Nivel de aislamiento nominal |
Voltaje de soporte de impulso de rayo nominal （pico） |
KV |
75 |
||
|
Frecuencia nominal |
1 minuto de voltaje de soporte de frecuencia de trabajo |
42 |
|||
|
Corriente de descanso de cortocircuito nominal |
El |
20/25 |
31.5 |
40 |
|
|
Corriente nominal |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Corriente de estabilidad térmica nominal （Valor virtual） |
El |
20/25 |
31.5 |
40 |
|
|
Corriente estable dinámica con calificación （pico） |
50/63 |
80 |
100 |
||
|
Corriente de cierre de cortocircuito con calificación （pico） |
50/63 |
80 |
100 |
||
|
Tiempos de actualización de cortocircuito con calificación |
Tiempo |
50 |
|||
|
Voltaje de resistencia de frecuencia de potencia del circuito secundario (1min) |
V |
2000 |
|||
|
Secuencia operativa nominal |
|
O-0.3S-Co-180S-Co |
|||
|
O-180S-Co-180S-Co |
|||||
|
Tiempo de estabilidad térmica con calificación |
S |
|
|||
|
Corriente de ruptura nominal del banco de condensadores individuales/consecutivos |
A |
630/400 800/400 (40ka) |
|||
|
Vida mecánica |
Tiempo |
10000 |
|||
