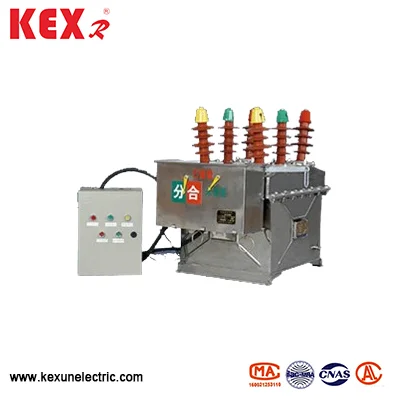

ZW8 AC VCB de alto voltaje al aire libre
El VCB de AC de alto voltaje ZW8 al aire libre, que es producido especialmente por el proveedor de China, Kexun, es una tabla de interruptores de alto voltaje al aire libre con voltaje nominal de 12 kV y AC trifásico de 50Hz, y se usa principalmente para abrir y cerrar la corriente de carga, corriente de sobrecarga y corriente de circuito de circuito de la red de energía rural, la cuadrícula de energía urbana y la pequeña cuadrícula de energía y el pequeño sistema de energía.
Modelo: ZW8
Marca: kexr
Modelo: ZW8
Marca: kexr
● Estructura del ZW8 AC VCB de alto voltaje al aire libre

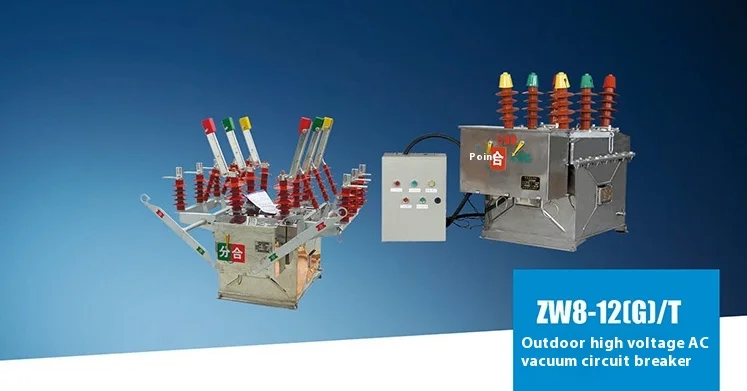

VCB de AC de alto voltaje exterior ZW8, con estructura general de la caja trifásica, el tipo de sub-arco de vacío trifásico se coloca en una caja de metal, y el material de aislamiento SMC se usa para el aislamiento de fase y el aislamiento del suelo, con rendimiento confiable y alta resistencia a aislamiento. ZW8 AC de alto voltaje al aire libre VCB ZW 8-12 Circuito y desconcertador, llamado interruptor de circuito combinado, se puede usar como un interruptor seccional. Su mecanismo operativo CT23 Spring Energy Storage se puede dividir en dos tipos: Electric y Manual.
● Significado del modelo
◆ Cumplir con el estándar
ZW8 AC de alto voltaje al aire libre VCB se encuentra con IEC60265 、 IEC62271 、 GB3804 、 GB16926, etc.
● Parámetros técnicos de la CA de alto voltaje de alto voltaje ZW8 VCB
|
Artículo |
Unidad |
Datos |
|
|
Voltaje nominal |
KV |
12 |
|
|
Corriente nominal |
A |
630 |
|
|
Voltaje de resistencia de frecuencia de trabajo |
KV |
42 |
|
|
Voltaje de soporte de impulso de rayo (pico) |
KV |
75 |
|
|
Corriente de descanso de cortocircuito con calificación |
El
|
16,20,25 |
|
|
Corriente de cierre de cortocircuito con calificación |
40,50,63 |
||
|
Voltaje de soporte nominal (pico) |
40,50,63 |
||
|
4S Corriente de soporte a corto plazo |
16,20,25 |
||
|
Secuencia operativa nominal |
|
O-0.3S-Co-180S-Co |
|
|
Tiempos de ruptura actuales de cortocircuito con calificación |
Tiempo |
30 |
|
|
Vida mecánica |
1000 |
||
|
Voltaje nominal de motor de almacenamiento de energía |
V |
DC o AC 220V |
|
|
Voltaje de funcionamiento nominal Equipado con mecanismo operativo especial de resorte |
Ruptura de la bobina Bobina de cierre |
||
|
Corriente nominal de la liberación de sobrecorriente |
A |
5 |
|
|
Espesor de desgaste permitido de contactos dinámicos y estáticos |
mm |
3 |
|
