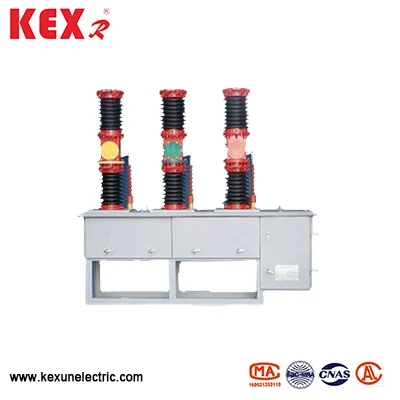

ZW7A AC de alto voltaje al aire libre VCB

ZW7A AC VCB de alto voltaje al aire libre es un voltaje nominal de 40.5kV, que es producido especialmente por Kexun en China Factory. Transformador de corriente de CA trifásico de 50Hz Equipo de distribución externa externa, que es adecuado para la protección y el control en el sistema de subestaciones y distribución de empresas industriales y mineras.
Modelo: ZW7A
Marca: kexr

Enviar Consulta

Descripción del Producto

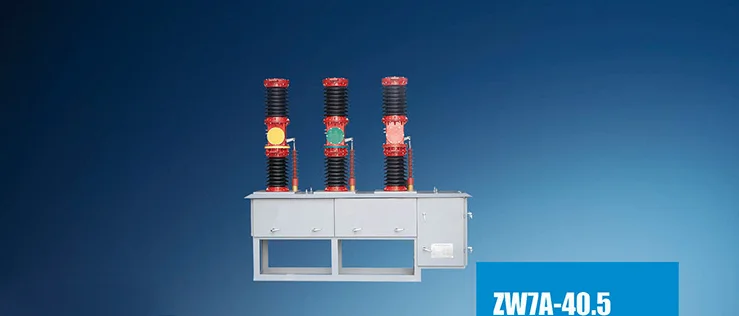

Zw7a Outdoor High Voltage Ac Vcb

● Significado del modelo

ZW7A-40.5

W = Tipo de exterior

Z = disyuntor de vacío

7A = Número de serie de diseño (mejora de la 7ª generación de China)

40.5 = voltaje nominal (40.5kv, conforme al estándar IEC)

● Área de aplicación

El AC de alto voltaje de ZW7A al aire libre VCB no solo es adecuado para la protección y el control en subestaciones y sistemas de distribución de empresas industriales y mineras, sino también adecuada para redes de energía rurales y lugares con operaciones frecuentes, especialmente para las necesidades de la reconstrucción de la red de energía urbana y rural.

◆ Cumplir con el estándar

IEC60265 、 IEC62271 、 GB3804 、 GB16926, etc.

● Parámetros técnicos de la CA de alto voltaje de alto voltaje ZW7A VCB

Número	Artículo		Unidad	Datos
1	Voltaje nominal		KV	40.5
2	Frecuencia nominal		Hz	1250 ,1600,2000
3	Corriente nominal		A	20, 25,31.5
4	Corriente de descanso de cortocircuito con calificación		El	50,63,80
5	Corriente de soporte nominal (pico)			20, 25,31.5
6	Corriente de resistencia a corto plazo			31.5
7	Corriente de cierre de cortocircuito nominal			80
8	Secuencia operativa nominal			O-0.3S-Co-180S-Co
9	Vida mecánica		Tiempo	10000
10	Tiempos de ruptura actuales de ruptura de cortocircuito con calificación		Tiempo	20
11	1 minuto de voltaje de soporte de frecuencia de trabajo	(húmedo) fase a fase/tierra	KV	80
11	1 minuto de voltaje de soporte de frecuencia de trabajo	(seco) Fase a fase/tierra	KV	95
12	Fase de voltaje de resistencia al impulso de iluminación a la fase/tierra		KV	180
13	Espesor de desgaste permitido de contactos dinámicos y estáticos		mm	3
14	Peso neto		kg	Alrededor de 600
15	Distancia de contacto		mm	22 ± 2
16	CONTACTO CASO DE CONTACCIÓN		mm	4±1
17	Velocidad de apertura promedio		EM	1.3 ~ 1.8
18	Velocidad de cierre promedio		EM	1.0 ~ 1.7
19	Tiempo de rebote de cierre de contacto		EM	≤3
20	Sincronización de apertura y cierre trifásico		EM	≤3
21	Resistencia del circuito principal		bebé	≤100
22	Tiempo de cierre		EM	≤150
23	Horario de apertura		EM	≤60

Etiquetas calientes: ZW7A AC de alto voltaje al aire libre VCB
