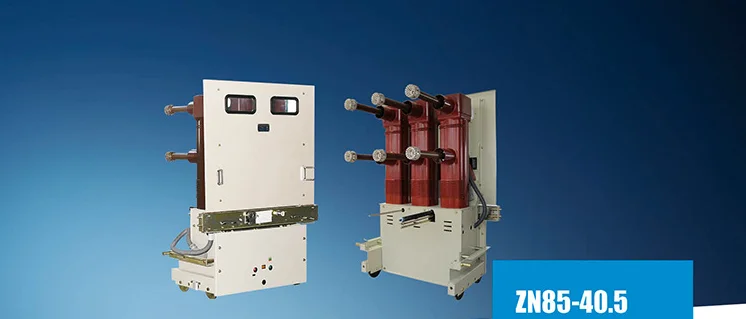

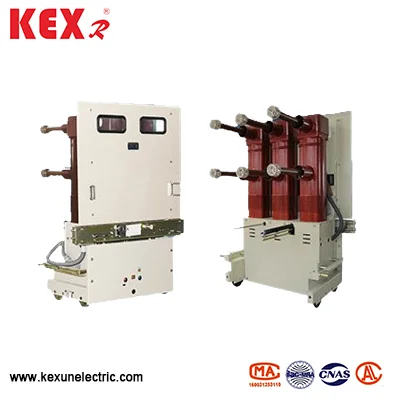

Zn85 VCB de alto voltaje interior

● Características estructurales

ZN85 VCB de alto voltaje interior y mecanismo de operación están dispuestos hacia arriba y hacia abajo, lo que reduce efectivamente la profundidad del interruptor del circuito. La cámara de extinción de arco trifásico y ese cuerpo cargado con conexión están separados por tres cilindros de aislamiento de resina epoxi independiente, para formar una estructura de aislamiento compuesto, el VCB de alto voltaje interior de Zn85 cumple con los requisitos de distancia de aire y distancia de escalada en condiciones de operación normales. Y reducir efectivamente su propio volumen. Interruptor de vacío y dinámico y estático del circuito eléctrico principal La conexión conductora se instala en el cilindro aislante, de modo que el espacio de fase es de solo 300 mm. La conexión eléctrica del circuito principal adoptan una conexión fija, que tiene una alta confiabilidad. El cilindro aislante se instala en el marco del interruptor del circuito. Sobre el estante. Zn85 El mecanismo VCB de alto voltaje interior tiene un diseño simple, una mejor curva de salida y rendimiento. Las características y requisitos de los interruptores de circuito de vacío de 40.5kV son aplicables. El diseño general es razonable, hermoso y conciso. Tamaño pequeño, operación flexible, larga vida útil, mantenimiento conveniente y mecanismo sin mantenimiento. El disyuntor es adecuado para operación frecuente, varias ocasiones y lugares con duras condiciones de funcionamiento.

● Parámetros técnicos del VCB de alto voltaje de alto voltaje Zn85
