Caja divisoria de cables de 24 kV

●Características principales de la caja divisora ​​de cables de 24 kV

▶ Grado de voltaje: el voltaje nominal de la caja de división de cables de 24 kV es de 24 kV (conforme al estándar IEC 62271-200 o GB/T 11022).

▶ Sello completamente aislado: las partes vivas están aisladas con aislamiento sólido o gas SF6, sin conductor expuesto, a prueba de polvo e impermeable (IP65/IP67).

▶ Tecnología de enchufe de estilo europeo: los conectores de cable blindados tipo T o codo son estándar y se admite el enchufe en vivo (se requieren herramientas especiales).

▶Expansión modular: las unidades estándar (como 1 entrada, 4 salidas, 2 entradas y 6 salidas) se pueden combinar de manera flexible para admitir una expansión de capacidad posterior.

●La caja de división de cables de 24 kV estructural típica

▶La caja está hecha de acero inoxidable /SMC, que es resistente a la corrosión y tiene un diseño para exteriores (-40 ℃ ~ +70 ℃).

▶El bus aislado está hecho de cobre o aluminio, envuelto con una capa aislante de caucho de silicona/EPDM y el nivel de aislamiento es ≥50 kV (voltaje soportado de frecuencia industrial).

▶Conector de cable

Conector enchufable blindado de 24 kV (como tipo RIP y aislamiento EPDM) con punto de prueba (opcional).

▶El dispositivo de protección puede equiparse con indicador de falla de cortocircuito, pantalla en vivo y pararrayos.

Terminal de puesta a tierra de la caja del sistema de puesta a tierra+conexión a tierra del blindaje del cable, resistencia de puesta a tierra ≤4Ω.

●Escenarios de aplicación típicos de la caja divisoria de cables de 24 kV Estructural típico

▶Nueva central eléctrica: toma de línea colectora de energía eólica marina de 24 kV.

▶Parque Industrial: Ramal de cables de motor o transformador de alta tensión.

▶Mina/campo petrolero: caja de derivación de 24 kV a prueba de explosiones (Ex d IIC T4).

▶Red de distribución urbana de alta tensión: un esquema alternativo para gabinete de red en anillo de cables (ahorro de espacio)

●Condiciones de uso de la caja divisora ​​de cables de tipo europeo de 24 KV

Temperatura ambiente de la caja de distribución de cables de tipo europeo de 10 KV: -30 ~ 40 ℃

Velocidad del viento: equivalente a 34m/sl y no más de 700Pal

Humedad: la humedad relativa diaria promedio no supera el 95%

La humedad relativa mensual promedio no supera el 95%.

 A prueba de golpes: la aceleración horizontal no supera los 0,4 m/s² y la aceleración vertical no supera los 0,15 m/s².

Inclinación del sitio de instalación de la caja de distribución de cable tipo europeo: Menos de 3

Entorno de instalación: El aire circundante no debe estar obviamente contaminado por gases corrosivos, combustibles, vapor de agua, etc., y el lugar de instalación no debe sufrir vibraciones violentas.

● Parámetro técnico de la caja divisora ​​de cables tipo europeo de 24KV

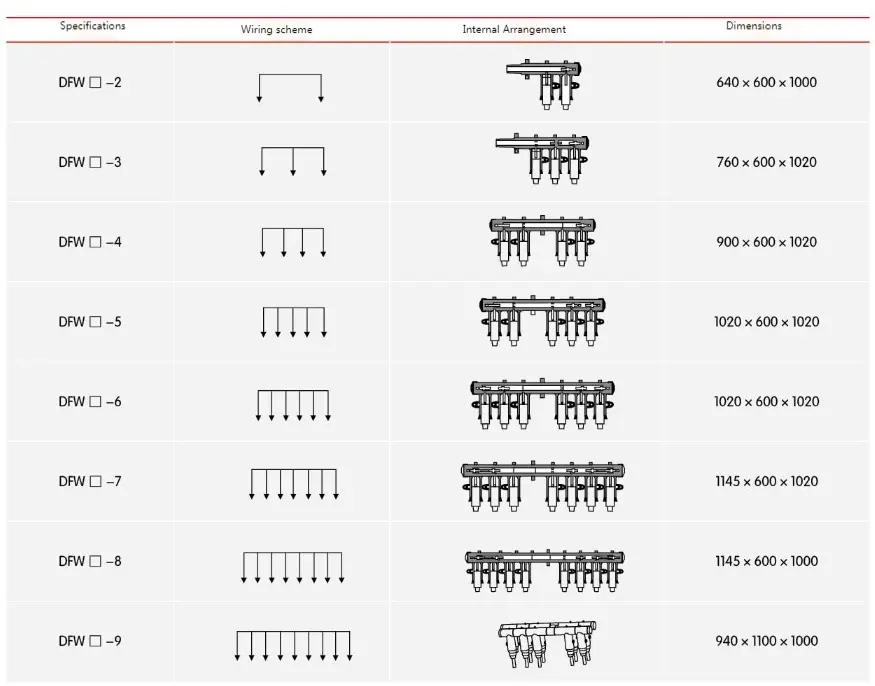

● Caja divisora ​​de cables tipo europeo de 24 KV Descripción del número de pedido

Preguntas frecuentes

P: La cantidad mínima de pedido de la caja de sucursales de 24 KV

R: Incluso podemos vender 1 juego.

P: ¿La garantía de este tipo de producto?

R: 12 ~ 24 meses
