AIS SwitchGear

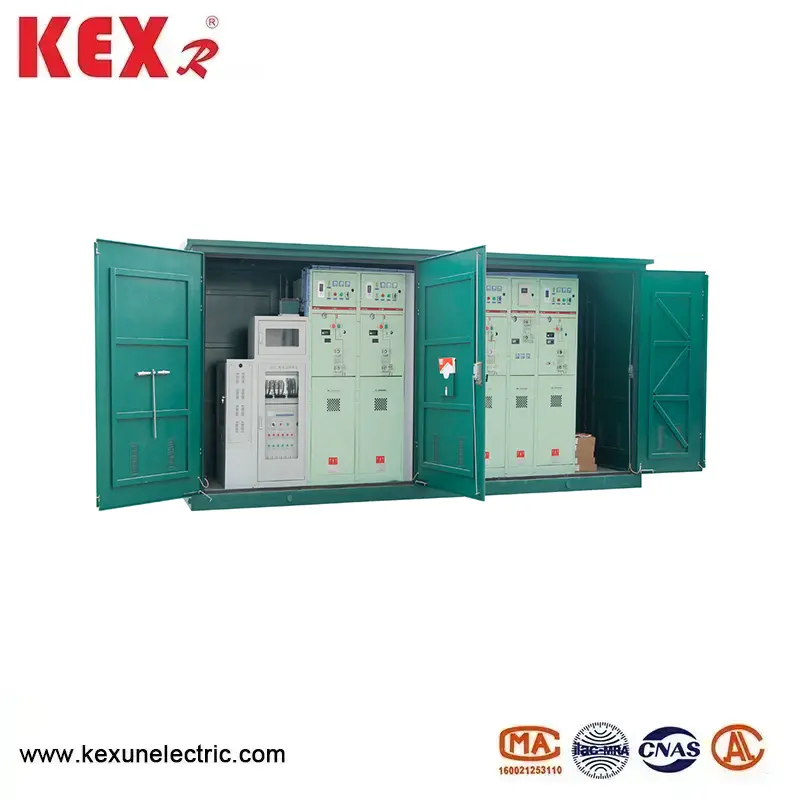

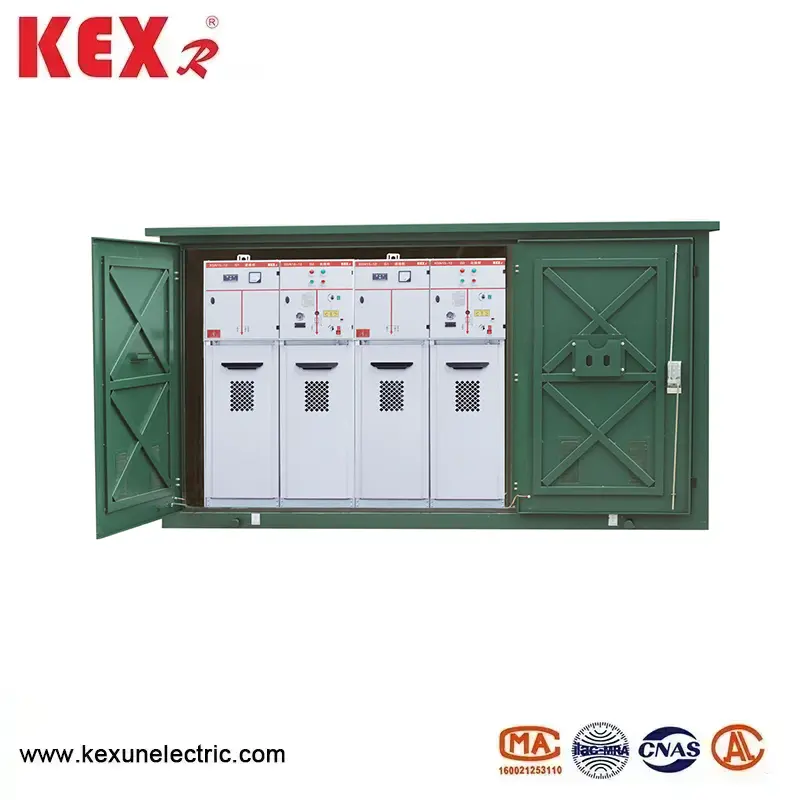

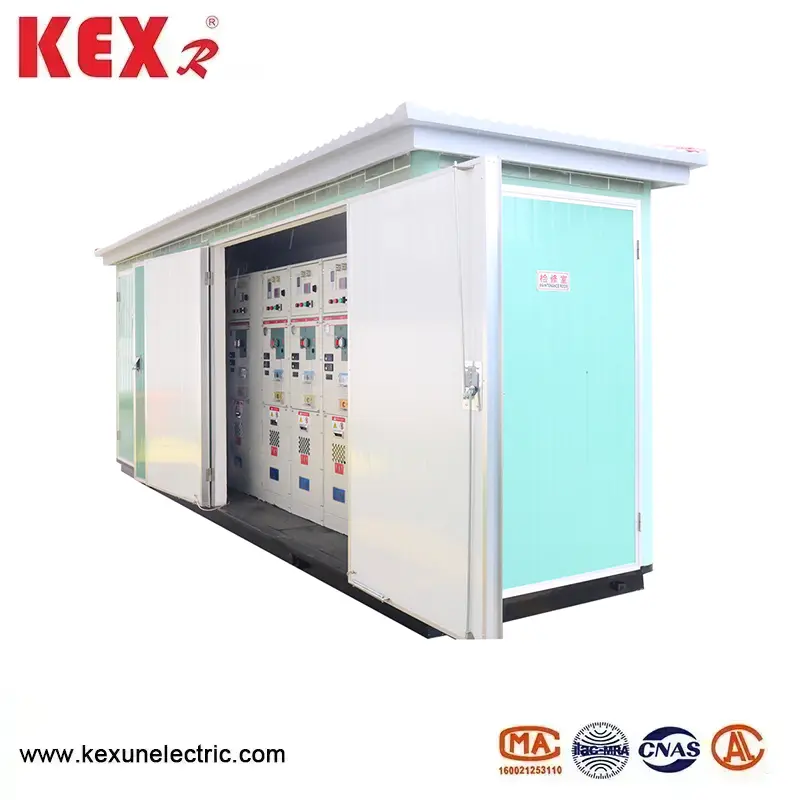

La tabla de interruptores KXHXGN-12 Tipo AIS producida por KEXR, un proveedor de equipos de transmisión y distribución de energía en China, es un gabinete de red de anillo de anillo de gas de 12kV (C-GIS) con gas de protección ambiental (como aire seco, nitrógeno o gas mixto) como medio de aislamiento, que es adecuado para el suministro de alimentación de red de anillo, suministro de alimentación terminal y estaciones de apertura de distribución de escala pequeña y estaciones de distribución de distribución de distribución.

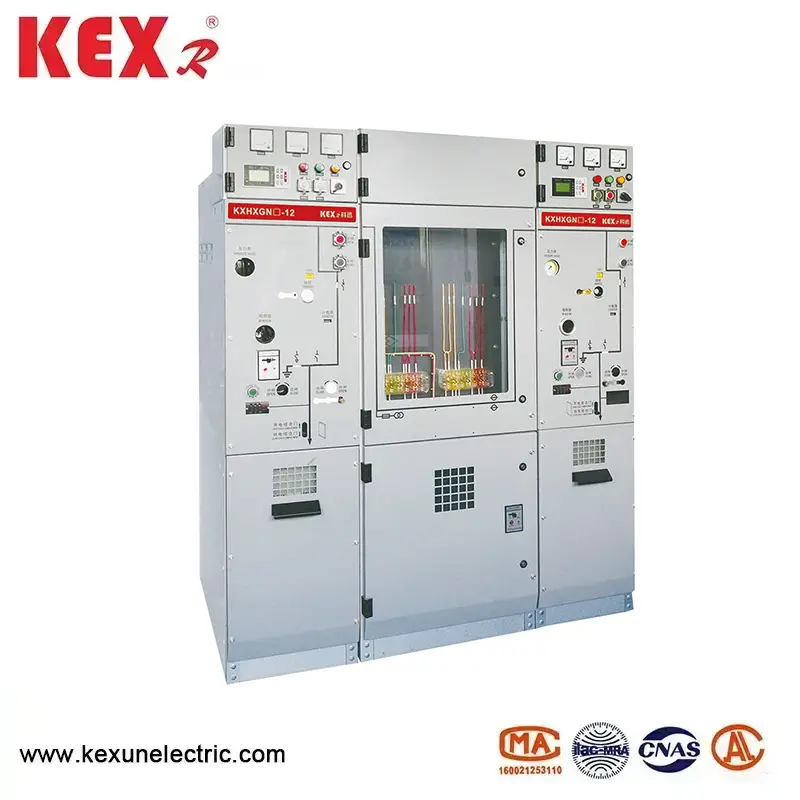

Modelo: KXHXGN-12
Marca: kexr

Enviar Consulta

Descripción del Producto

● Característica principal de AIS SwitchGear

(1) Ventajas de protección del medio ambiente

◆ SFGA gratuitos: se utilizan SFGA de AIS adopta aire seco, nitrógeno o nuevo gas de protección ambiental (como G, Airplus®, etc.), lo que está en línea con las regulaciones de F-Gas de la UE y la política de "doble carbono" de China.

◆ Emisión baja en carbono: en comparación con el gabinete de red de anillo SF, GWP (potencial de calentamiento global) se acerca a cero.

(2) Diseño estructural

◆ Diseño modular: la unidad AIS SwitchGear de la línea entrante, la línea saliente, la medición y el PT se pueden ampliar.

◆ Estructura encerrada: el nivel de protección de AIS SwitchGear alcanza IP67, que es a prueba de polvo, a prueba de humedad y a prueba de condensación, adecuado para un entorno duro.

◆ Tamaño compacto: ahorra espacio que el gabinete de red AIS Ring y es más ecológico que el SF₆ SF₆ tradicional.

(3) Opciones inteligentes

Se puede seleccionar un monitoreo inteligente (como DTU, medición de temperatura en línea, monitoreo parcial de descarga, etc.) para apoyar el acceso a Internet de las cosas (IoT) y realizar operaciones y mantenimiento remotos.

● Parámetros técnicos de la apartamento AIS

◆ Gabinete de interruptores de circuito

Artículo				Unidad	Datos
Voltaje nominal				KV	12
Frecuencia nominal				Hz	50
Nivel de aislamiento nominal	1 minuto de resistencia a la frecuencia de trabajo Voltaje		A Groud, fase a fase	KV	42
			Romper		48
	Voltaje de soporte de impulso de iluminación （pico）		A Groud, fase a fase	KV	75
			Romper		85
	1min			KV	2
Corriente nominal				A	630
Corriente de resistencia a corto plazo （Valor virtual）			Circuito principal/interruptor de puesta a tierra	el	25/4S
			Circuito a tierra	el	21.7/4s
Corriente de soporte máximo nominal			Circuito principal/interruptor de puesta a tierra	el	63
			Circuito a tierra	el	54.5
Corriente de interrupción de cortocircuito con calificación y tiempos				KA/Tiempo	25/30
Corriente de cierre de cortocircuito nominal (pico)				el	63
Corriente de descanso de carga de cable nominal				A	25
Secuencia operativa nominal del interruptor O-0.3S-Co-180S-Co
Vida mecánica		Interruptor /desconcertador		Tiempo	10000/3000
Grado de IP		Caja sellada			IP67
		Cáscara de swichgear			IP4X
Presión de gas		Nivel de carga de gas nominal (20 ℃, presión de calibre)		MPA	0.02
		Nivel de fusión de gas de gas nominal (20 ℃, presión de medidor)		MPA	0
Rendimiento de sellado,		Tasa de fuga anual		%/Año	≤0.05

◆ Gabinete de interruptor de carga

Artículo			Unidad	Datos
Voltaje nominal			KV	12
Frecuencia nominal			Hz	50
Nivel de aislamiento nominal	1 minuto de resistencia a la frecuencia de trabajo Voltaje		KV

	Voltaje de soporte de impulso de iluminación （pico）		KV

	1min		KV	2
Corriente nominal			A	630
Corriente de resistencia a corto plazo （Valor virtual）		Circuito principal/interruptor de puesta a tierra	El	25/4S
		Circuito a tierra	El	21.7/4s
Corriente de soporte máximo nominal		Circuito principal/interruptor de puesta a tierra	El	63
		Circuito a tierra	El	54.5
Corriente de cierre de cortocircuito nominal (pico)		Interruptor de carga/interruptor de conexión a tierra	El	63
Corriente de interrupción de carga activa con calificación			A	630
Corriente de interrupción de circuito cerrado con calificación			A	630
Corriente de interrupción de carga activa del 5%			A	31.5
Corriente de descanso de carga de cable nominal			A	10
Tiempos de descanso de carga activos calificados			Tiempo	100
Ruptura de corriente de falla a tierra			A/tiempo	31.5/10
La corriente de carga de líneas y cables se desconecta bajo la condición de falla a tierra.			A/tiempo	17.4/10
Vida mecánica	Interruptor /desconcertador		A/tiempo	10000/3000
Grado de IP	Caja sellada			IP67
	Cáscara de swichgear			IP4X
Presión de gas	Nivel de carga de gas nominal (20 ℃, presión de calibre)		MPA	0.02
	Nivel de fusión de gas de gas nominal (20 ℃, presión de medidor)		MPA	0
Rendimiento de sellado,	Tasa de fuga anual		%/Año	≤0.05

● Estándar de implementación de AIS SwitchGear

◆ Requisitos técnicos comunes de los estándares GB/T 1022 para la carga de interruptores de alto voltaje y el control de control. ◆ GB/T39063640.5KV AC Metal Switchgar y equipo de control.

◆ GB/T1985 Interruptor de aislamiento de CA de alto voltaje e interruptor de conexión a tierra

◆ GB/T38043.6-40.5KV CA CACHA DE CARGA DE ACTIVA

◆ GB/T1984 Rompedor de circuito de CA de alto voltaje

◆ Código de IP GB/T4208 del nivel de protección de shell

◆ GB/T7354 Medición de descarga parcial

◆ GB/T311.1 Coordinación de aislamiento Parte 1: Definición, principios y reglas

● Usar condiciones de la apartamento AIS

◆ Temperatura máxima: +45 grados Celsius;

◆ Temperatura mínima: -25 grados Celsius;

◆ Temperatura máxima: (promedio de 24 horas) +35 grados Celsius;

◆ Humedad relativa promedio máxima (24 horas 1: ≤ 95%; altitud: ≤ 1500m; capacidad sísmica: 8 grados;

◆ Grado de protección: Sello de carrocería cargada IP67, Switch Gabinet Shell IP4X ；

◆ El aire circundante no debe estar obviamente contaminado por gas corrosivo combustible y vapor de agua.

◆ No existe un lugar de vibración violento frecuente, y el diseño de dureza en partes severas cumple todo tipo de requisitos.

◆ Cuando se usa en condiciones ambientales normales más allá de GB/T3906, el usuario negociará con KEXR

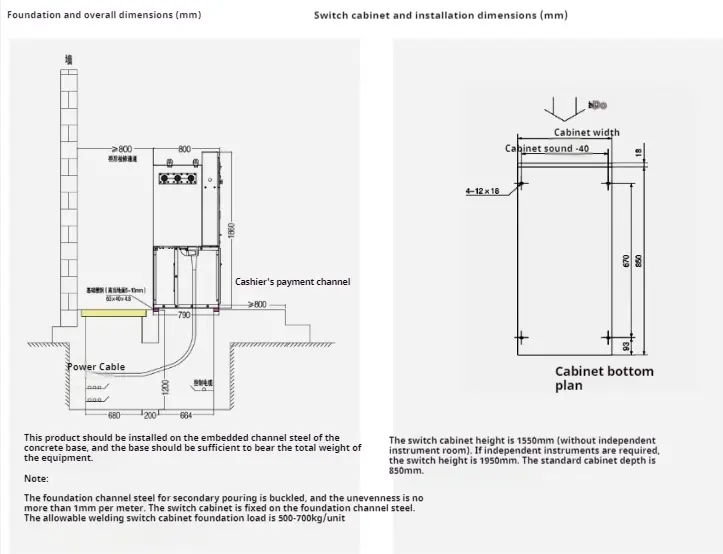

● Instrucciones de instalación

Ais Switchgear
