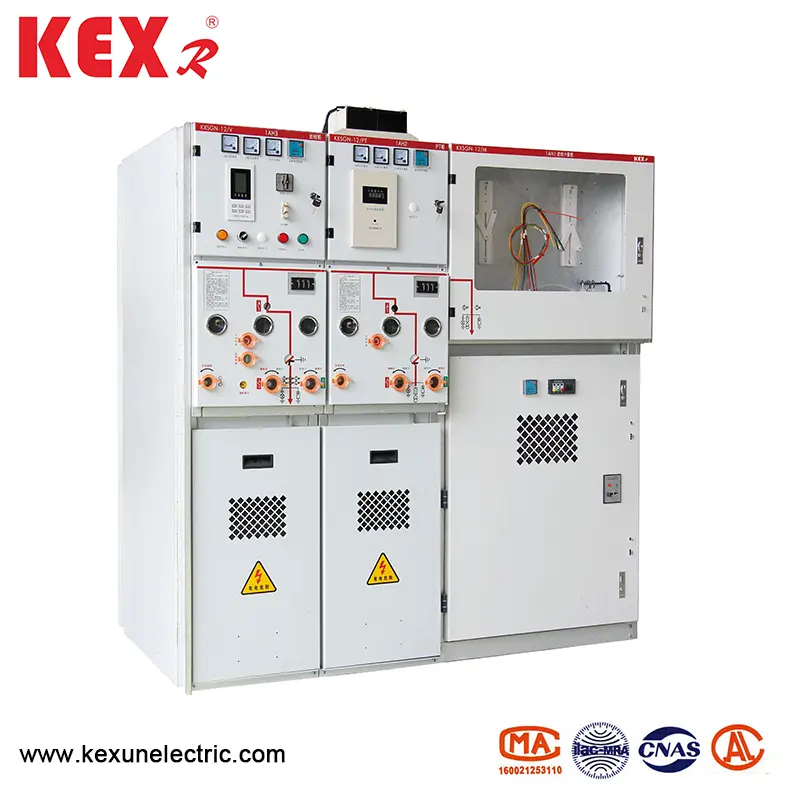

Gabinete de red de anillos de alto voltaje

KEXUN es el fabricante especializado en gabinete de red de anillos de alto voltaje en China.
Sus productos más vendidos KXSGN-12-SIS3 es un aislamiento sólido completamente encerrado. Adopta una estructura modular, completamente sellada, totalmente aislada y completamente cerrada metálica. La superficie está recubierta con una capa de blindaje conductora o semi-conductora, que puede estar directa y confiable.
Modelo: KXSGN-12-SIS3
Marca: KEXR

Enviar Consulta

Descripción del Producto

● Característica de diseño

▶ El interruptor de circuito interruptor de vacío y el módulo de interruptor de carga están encapsulados por resina epoxi. Circuito principal integrado modular con disconente manual y de tres estaciones eléctrico.

▶ El módulo de interruptores de circuito interruptor de vacío tiene la capacidad de abrir y cerrar la corriente de cortocircuito.

▶ Hay una fractura visible en la posición de conexión a tierra de cierre del desconcierto de tres estaciones, y el desconcierto y el interruptor de conexión a tierra pueden abrir rápidamente y cerrar la corriente de cortocircuito.

▶ La caja de cámara de aire aislada de resina epoxi sellada por un interruptor de aislamiento de tres estaciones puede presurizar el aire seco en 0.04MPa. Está equipado con un medidor de presión para monitorear la presión interna en línea para evitar fugas y extravasación, y para proteger el interruptor de aislamiento y el interruptor de conexión a tierra.

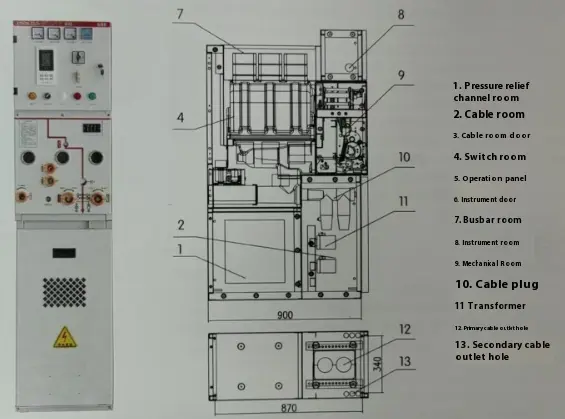

● Dimensión estructural

High Voltage Ring Network Cabinet

● Dibujo de dimensión aislada superior

Plan	Ancho del gabinete	Profundidad del gabinete	Altura del gabinete	Contorno
PT Línea entrante	450	900	1600	Profundizar 260
Entrante y contorno	425	900	1600	Profundizar 260
Interruptor de interconexión	425	900	1600	Profundizar 260
Aislamiento de interconexión	425	900	1600	Profundizar 260
Levantamiento de la barra colectiva	425	900	1600	Profundizar 260
Medición tradicional	750	900	1600	Profundizar 260
Medición compacta	425	900	1600	Profundizar 260
Fuente de alimentación PT	450	900	1600	Profundizar 260
Estación base de control y protección	425	900	1600	Profundizar 260

● Tablas de parámetros técnicos

◆ Parámetro técnico de interruptor

Artículo		Unidad	Datos
Voltaje nominal		KV	12
Frecuencia nominal		Hz	50
Nivel de aislamiento nominal	1M de voltaje de resistencia de frecuencia de trabajo	KV	42
	Voltaje de soporte de impulso de rayo	KV	75
Corriente nominal		A	630	1250
Corriente de ruptura de cortocircuito con calificación （1Sc）		El	20 35	31.5
Corriente de cierre de cortocircuito con calificación （pico）		El	50 63	80
Corriente de soporte máximo nominal		El	50 63	80
Corriente de resistencia a corto plazo		El	20 25	31.5
Tiempos de ruptura actuales con calificación a corto plazo de tiempo a corto plazo		Tiempo	30	30
Calificación de tiempo a corto plazo Tiempo duradero		S	4
Secuencia operativa nominal	Recluso automático		Off-0.3s-Onoff-180 onoff
	Reclosa no automática		Off-0.3s-Onoff-180 onoff
Vida mecánica		Tiempo	3000
Corriente de ruptura nominal del banco de un solo condensador		A	630
Normación de ruptura de la corriente de B a B Bank de condensadores		A	400

◆ Parámetros técnicos del interruptor de carga (Unidad C)

Artículo	Unidad	Datos
Corriente nominal	A	630
Actualización de cortocircuito con calificación	El	50
Corriente de resistencia a corto plazo	KA/S	20/4
Vida mecánica del interruptor de carga	Tiempo	10000
Vida eléctrica del interruptor de carga	Tiempo	10000

◆ Parámetros técnicos del interruptor de carga (Unidad C)

Artículo	Unidad	Datos
Corriente nominal	A	125
Corriente de descanso de cortocircuito con calificación	El	31.5
Corriente de cierre de cortocircuito con calificación	El	80
Corriente de entrega nominal	A	3150

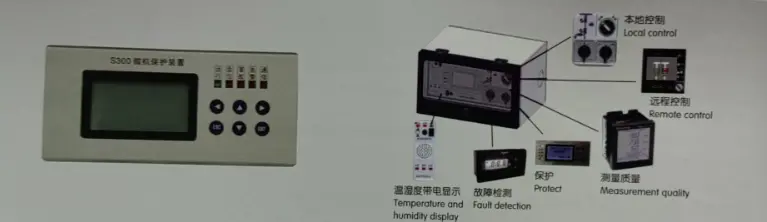

● El terminal de inteligencia del gabinete de red de anillos de alto voltaje

High Voltage Ring Network Cabinet

La serie KXSGN-12-SIS3 del gabinete de red de anillo de alto voltaje adopta el terminal protector inteligente multifuncional, que es una nueva generación de equipos de control de operación multifuncionales y equipos de terminal de protección desarrollados por KEXR, integración de control de operación inteligente, realidad de circuito primario, monitoreo de circuito primario y otros consejos de relevos de microcomputadores, medición, temperatura y control de humedad, visualización de alto voltaje en vivo, monitoreo de fallas de cable, monitoreo de fallas remotas, monitoreo remoto y otros consejos de servicios. Su apariencia es exquisita y hermosa, lo que simplifica el panel del gabinete del interruptor, reduce el volumen general del gabinete de aislamiento sólido, mejora de manera efectiva la eficiencia de instalación externa y mejora la calidad de la tabla de interruptores.
