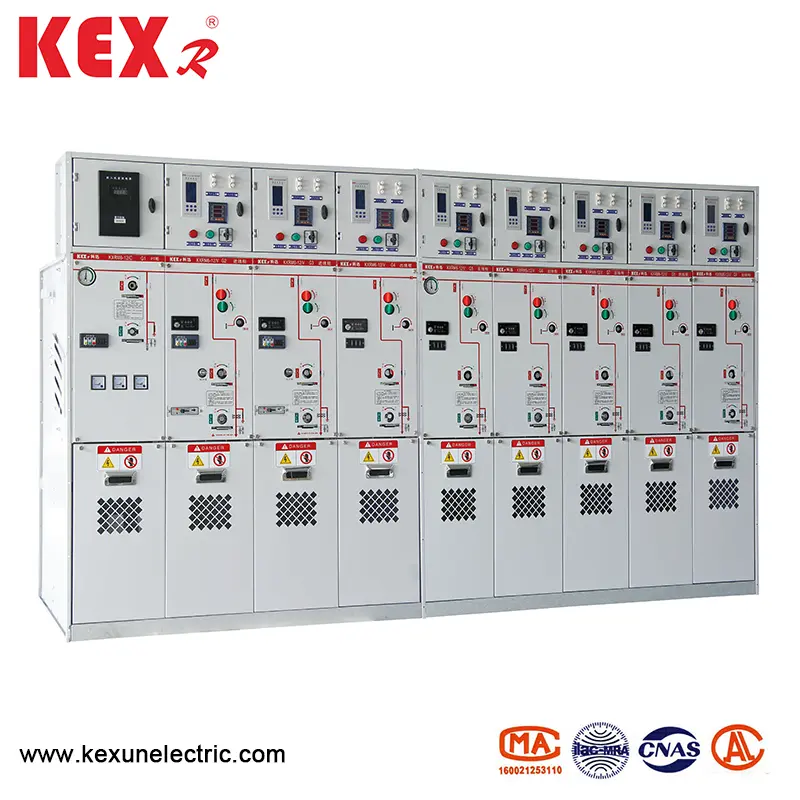

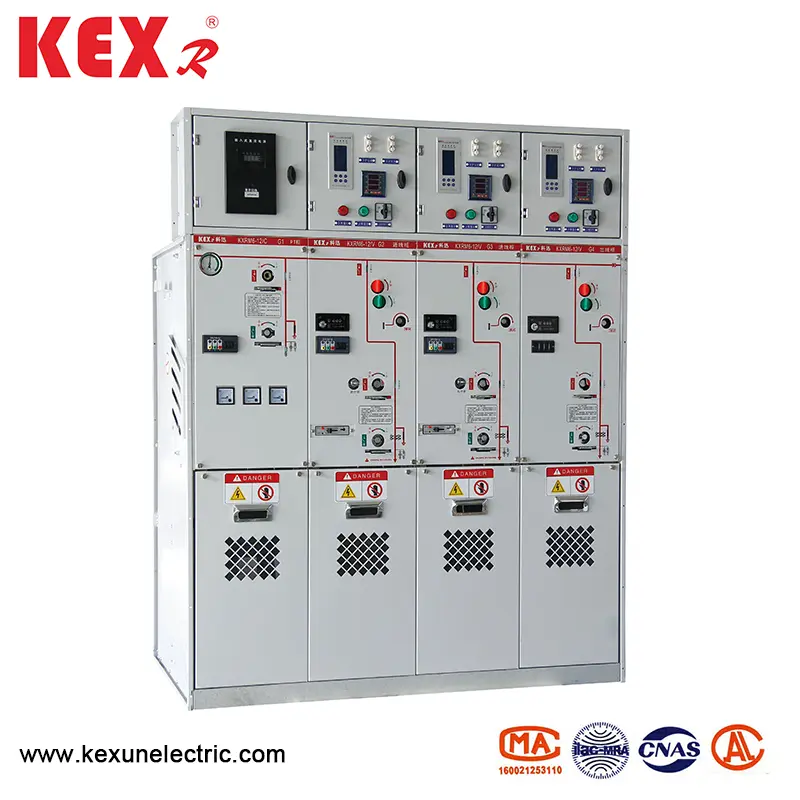

Todo el gabinete de gas aislado encerrado

● Condiciones de uso

Tipo KXMR6-12 Todo el gabinete de gas aislado encerrado es adecuado para varios entornos, como la temperatura alta y baja (+40 ℃ ~ -40 ℃), la humedad, el polvo, la contaminación de la sal, las minas y la alta altitud (1000 m), la inmersión a corto plazo en el agua dentro de las 24 horas no afecta el uso.

Nota: Si la altitud es más alta, indique la altitud específica.

● Características del producto

▶ KXRM6-12 Todo el gabinete de gas aislado encerrado utiliza gas SF6 como medio de extinción y aislamiento de arco.

▶ El gabinete está completamente sellado y aislado; Las barras colectivas, los interruptores y las piezas vivos están completamente encerradas en la cáscara de acero inoxidable.

▶ La cavidad está llena con gas SF6 de 1,4 bares, y el nivel de protección alcanza IP67: todo el dispositivo de interruptor no se ve afectado por las condiciones ambientales externas, lo que puede garantizar el funcionamiento normal del interruptor incluso en casos extremos como la inmersión de agua a corto plazo, y el producto no tiene mantenimiento para la vida.

▶ El gabinete tiene un dispositivo de enclavamiento perfecto de "cinco prevención", que elimina por completo las posibles fallas operativas del personal y los equipos causados ​​por la apertura humana.

▶ Todos los gabinetes tienen canales confiables de alivio de presión segura, lo que puede garantizar la seguridad personal de los operadores incluso en casos extremos.

▶ El gabinete se divide en dos tipos: combinación de unidad fija y combinación de unidades expandibles.

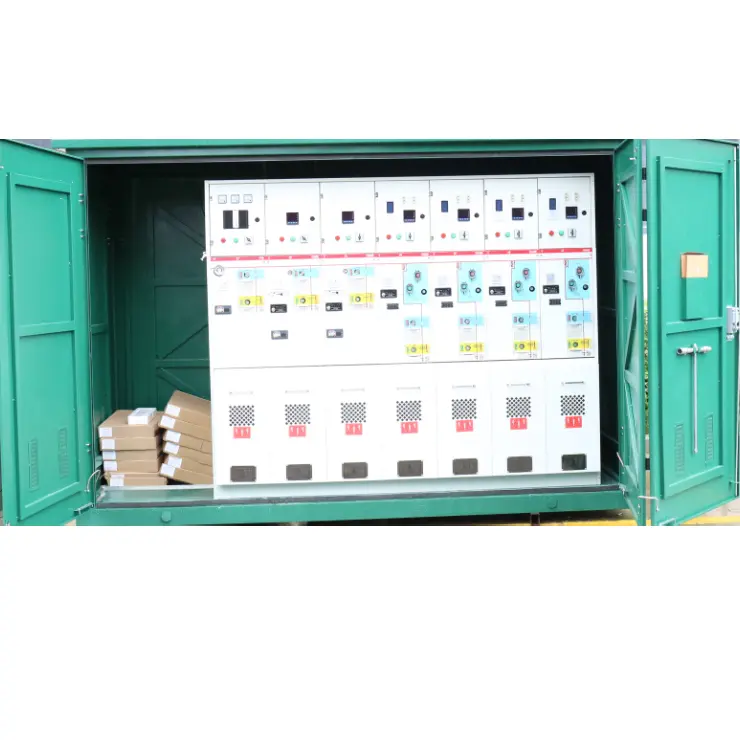

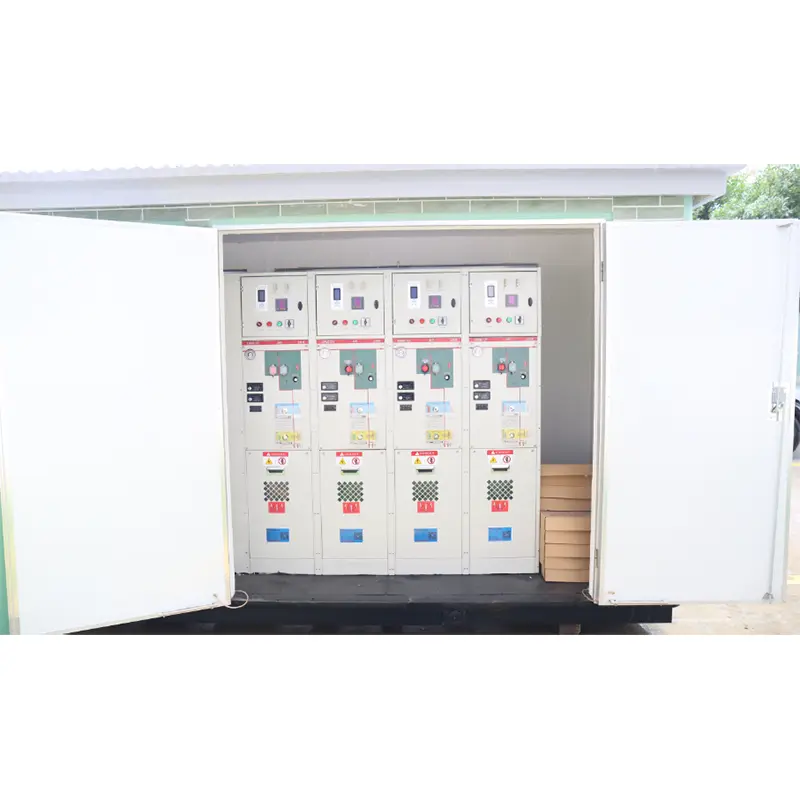

▶ El tamaño del KXRM6-12 todo el gabinete de gas con aislamiento cerrado es conveniente para instalar, y puede ser adecuado para lugares con espacio estrecho y malas condiciones ambientales.

▶ El gabinete puede estar equipado con dispositivos eléctricos, control remoto y de monitoreo de acuerdo con las diferentes necesidades de los usuarios.

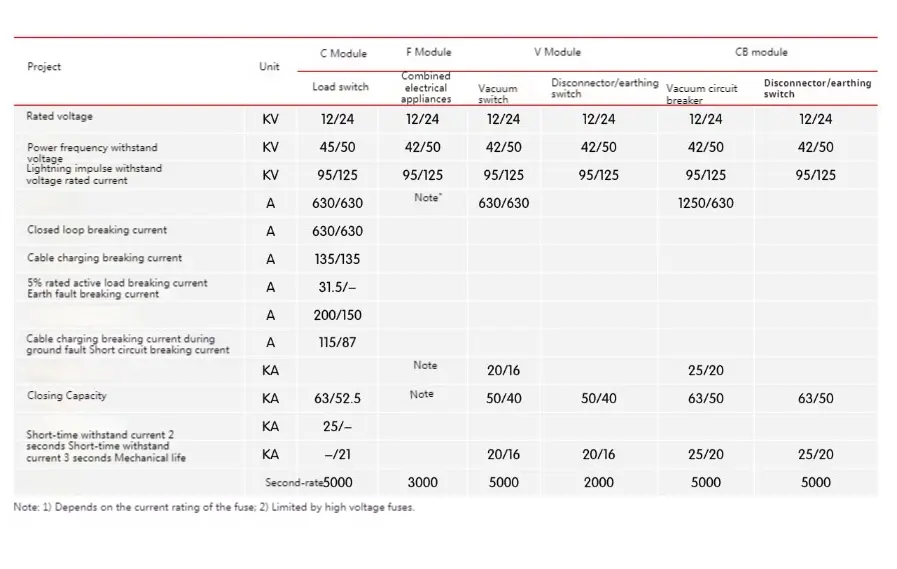

● Parámetro técnico

● Protección de transformador y línea

La unidad de combinación de gabinete de gas aislada KXRM6-12 todas las cerradas proporciona dos modos de protección del transformador, a saber, el aparato de combinación de fusibles del interruptor de carga y el interruptor de circuito con protección de relé.

1. La protección del transformador es una combinación de fusible de alto voltaje y interruptor de carga. La sala de fusibles se instalará detrás de un recinto cerrado separado ubicado en la parte delantera de la unidad. El interruptor de carga utiliza un mecanismo de almacenamiento de energía de resorte, que puede ser activado por el delantero de fusibles.

2. Para facilitar el reemplazo del fusible, el mango de funcionamiento se puede usar para eliminar la cubierta final de la cámara de fusibles. El mecanismo de disparo del fusible está previo, lo que garantiza el rendimiento impermeable de todo el sistema.

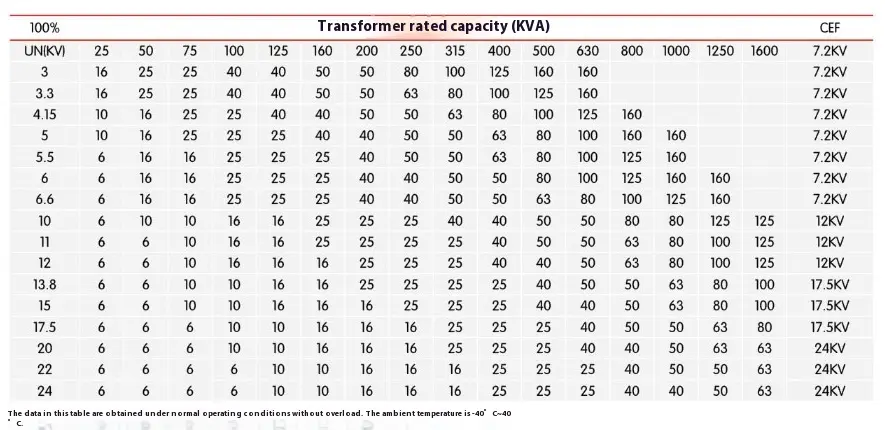

● Tabla de comparación de fusibles y transformadores

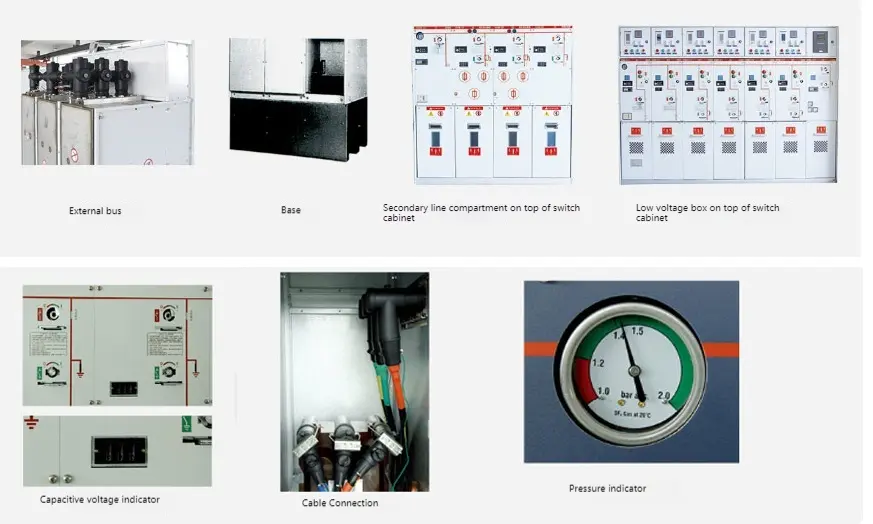

● Accesorios opcionales

◆ Contacto auxiliar

Todos los interruptores de carga y los interruptores de circuitos se pueden equipar con la posición del interruptor 2NO+2NC que indica el interruptor. Se puede instalar una bobina de viaje paralela (CA o DC) en el interruptor del transformador y el interruptor, y el componente de control de bajo voltaje se encuentra detrás del panel frontal.

◆ Indicación de voltaje

El indicador de voltaje capacitivo muestra si el buje se carga o no, y el zócalo se puede usar para la fase nuclear.

◆ Indicador de fallas de cortocircuito e fallas a tierra

Para facilitar la ubicación de fallas, el módulo de interruptor de cable puede equiparse con indicadores de falla de cortocircuito e fallas para la detección simple de fallas.

◆ Operación eléctrica

Es un esquema estándar para el mecanismo de operación manual de la unidad de interruptor de cable y la unidad de transformador. También puede elegir instalar un mecanismo operativo eléctrico. Los interruptores de cable, los disyuntores de vacío y los interruptores de conexión a tierra están operados por mecanismos ubicados detrás del panel frontal. Todos los interruptores y disyuntores se pueden operar mediante el mango operativo (configuración estándar), o se pueden equipar con mecanismo de funcionamiento del motor (accesorios). Sin embargo, el interruptor de conexión a tierra solo se puede operar manualmente, y se configura un mecanismo con la capacidad de cerrar la corriente de falla.

◆ cableado

Se instalan bujes estándar de acuerdo con DIN47636. Todos los bujes tienen la misma altura del suelo y están protegidos por la placa de tapa del salón de cables. Algunas placas de cubierta se pueden entrelazar con el interruptor de conexión a tierra, y también se pueden usar placas especiales de cubierta de la sala de cable doble para líneas entrantes de doble cable.

◆ Indicador de presión

Generalmente equipado con un indicador de presión, que está formado por un manómetro. Además, se pueden proporcionar contactos eléctricos para indicar la reducción de la presión.

◆ Bloqueo de llave

Se pueden instalar bloqueos de llave para disyuntores, interruptores de carga y interruptores de tierra. Se puede equipar con semi-sembrado de bloqueo de bloqueo, que es adecuado para disyuntores, interruptores de carga e interruptores de conexión a tierra.

◆ enfriador

Todas las unidades de red de anillo se pueden equipar con arrestadores ARC. Cuando se produce el arco en el interior, los pararrayos Arc se cerrarán automáticamente en el buje entrante, incluidos los módulos D, DE y V, y todos los módulos de cable pueden equiparse con un arrestador de ARC. Deben ordenar con la unidad y no pueden cambiarla. La acción del extintor de arco puede indicarse con este método, y los contactos eléctricos en el gabinete SF6 están conectados al terminal detrás del panel frontal.

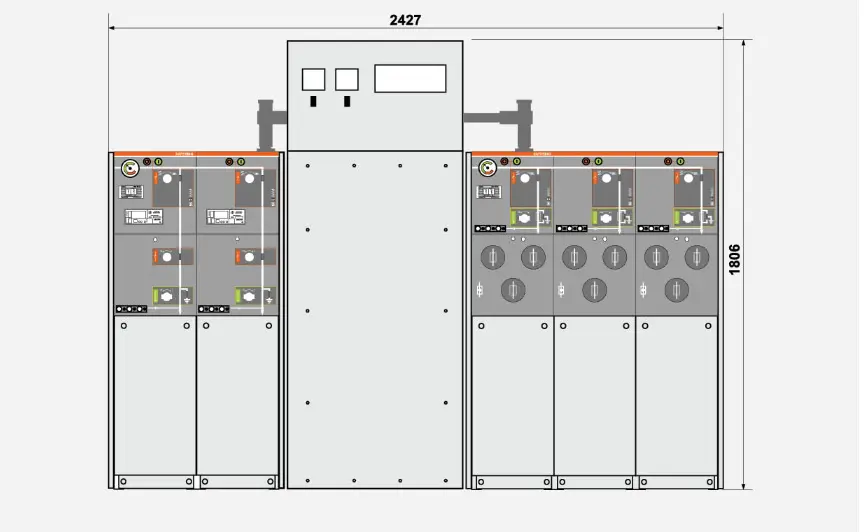

● Descripción del programa

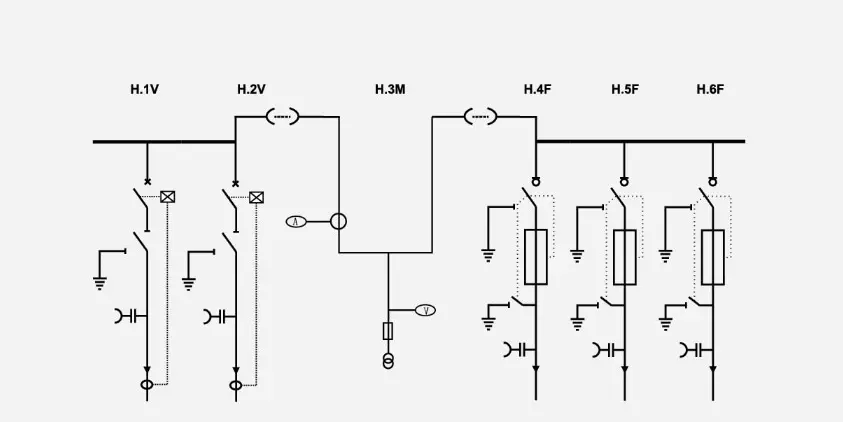

◆ Esquema 1 SA+CCF+

Instale Lightning Arrester en el autobús y déjelo para expansión.

Nota: El número de unidades de conmutación no será inferior a 3.

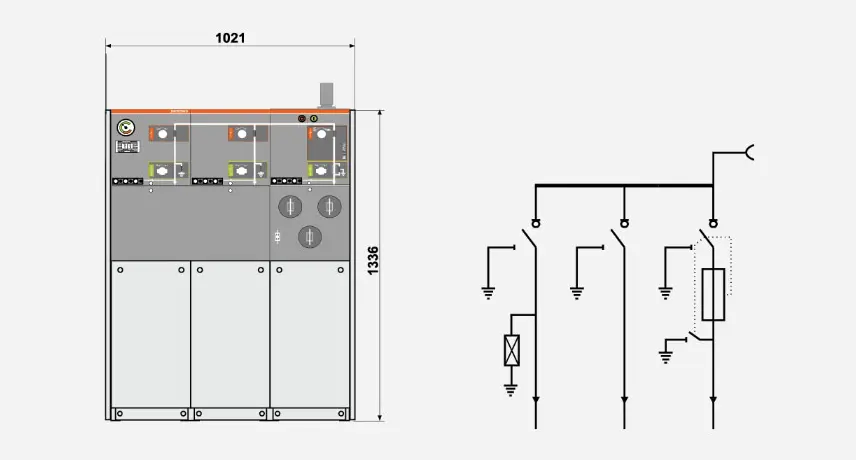

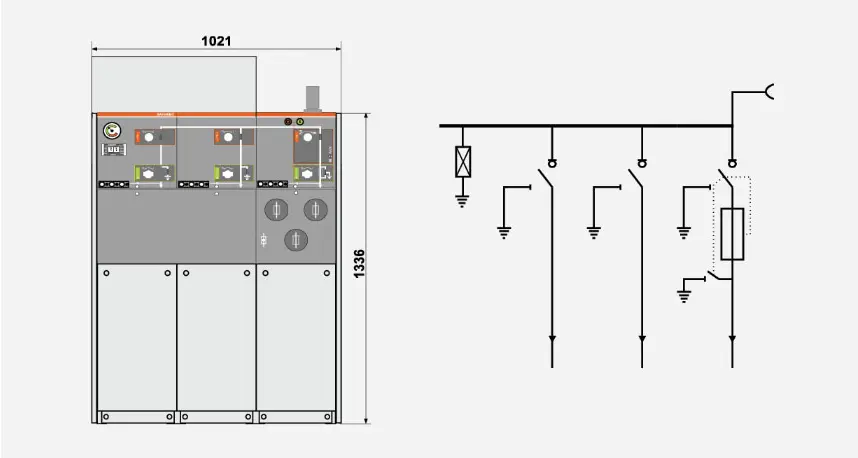

◆ Esquema 2 CCF+

Instale Lightning Arrester en la línea entrante y reserva la expansión.

◆ Esquema 3 W+M+FFF

Cálculo del lado de alta presión
