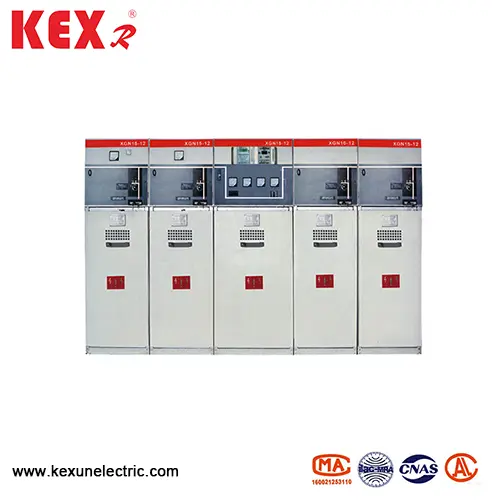

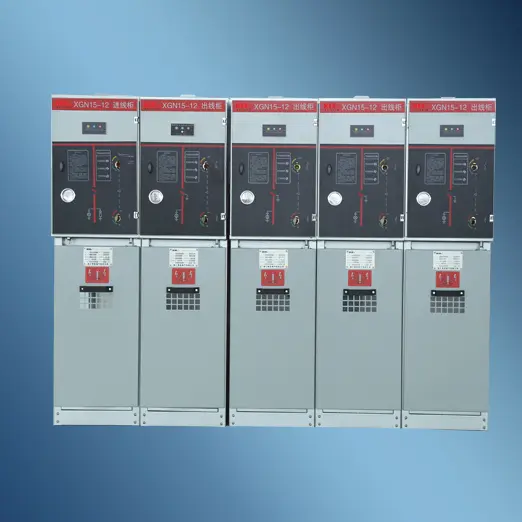

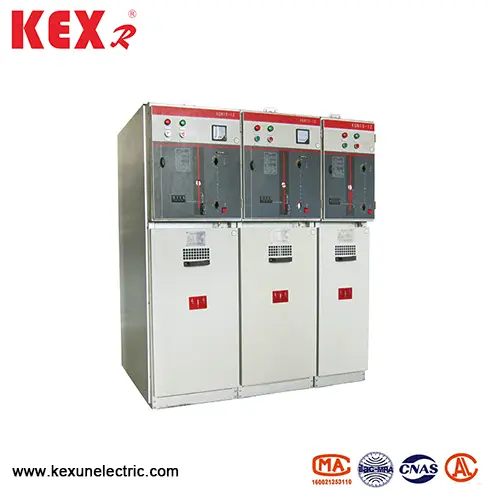

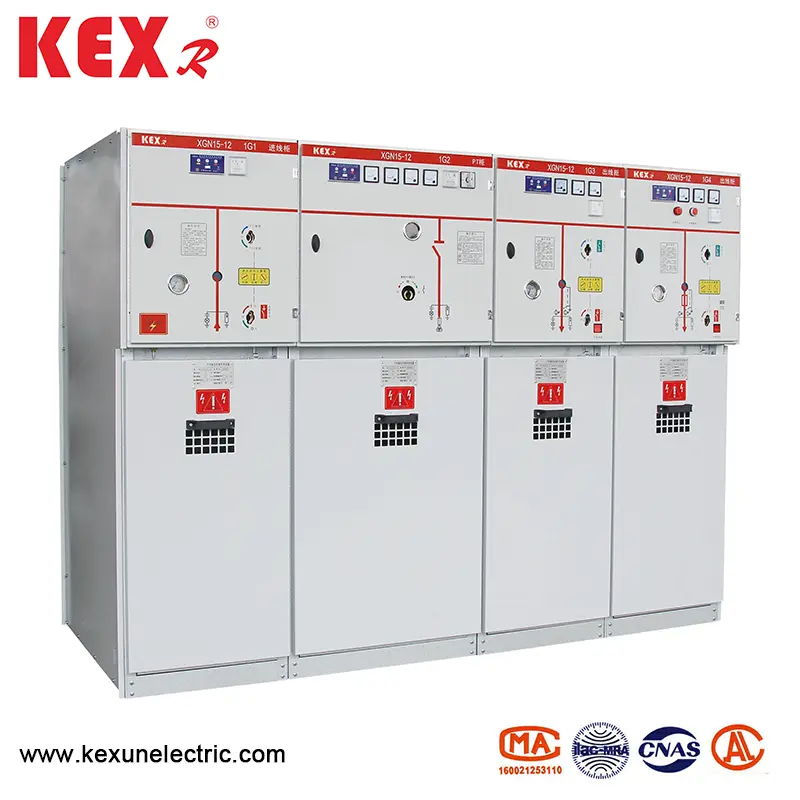

Unidad principal del anillo de hexafluoruro

● Aplicación principal

Unidad principal de anillo de hexafluorida XGN15-12 adecuado para sistemas de energía AC 50Hz y 12kV, ampliamente utilizados en redes de anillos de cable industriales y civiles y proyectos de terminal de suministro de alimentación, especialmente adecuados para áreas residenciales urbanas, pequeñas subestaciones secundarias, estaciones de estaciones, stadings, ferrocarriles industriales y mineros, malls, malls, subprocesos, subconjuntos, generaciones de energía eólica, hospitales, stadiums, ferrocarriles, ferrocarriles, tunnels y otros lugares comerciales, otros lugares comerciales.

● Condiciones de uso

▶ Altitud: ≤ 1000 m. (Si tiene requisitos especiales, indíquelos cuando ordene)

▶ Temperatura del medio ambiente: -25 ~ 40 ℃

▶ La humedad relativa diaria promedio ： ≤95%

▶ La humedad relativa mensual promedio ： ≤90%;

▶ Grado de resistencia a los choques: 8 grados

▶ Lugares libres de vibraciones violentas, impacto, fuego, corrosión química y explosión.

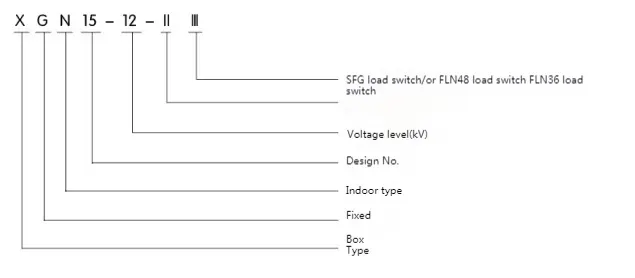

● Modelo y significado

● Los criterios se encuentran

XGN15-12 Tipo de la unidad principal del anillo de hexafluoruro cumplir con los siguientes criterios:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parámetros técnicos y dimensiones

● Estructura y componentes básicos del gabinete de interruptor de carga

◆ XGN15-12 Tipo de hexafluoruro Anillo de la unidad principal Estructura de la unidad: sala de autobús+sala de cables de interruptor de carga+mecanismo de operación+mecanismo de enclavamiento y sala de control de bajo voltaje

◆ Interruptor de carga

Se instala un interruptor de carga de tres estaciones en la sala del interruptor. La carcasa del interruptor de carga está hecha de resina epoxi y se llena con hexafluoruro de azufre (SF). ) El gas es un medio aislante, y SF se puede instalar en la sala de conmutadores de acuerdo con los requisitos del cliente. Medidor de densidad de gas o medidor de densidad de gas con contacto con alarma.

◆ Afectivo

El gabinete de interruptor de carga tiene una amplia sala de cables, que se usa principalmente para la conexión de cable, de modo que los cables de un solo núcleo o tres núcleos se pueden conectar mediante simples cabezales de cables sin blindaje, y al mismo tiempo, el arrestador de rayos, el transformador de corriente, el interruptor de tierra más bajo y otros elementos en un espacio amplio. Según el diseño estándar, la puerta del armario tiene ventana de observación y dispositivo de enclavamiento de seguridad, y la placa inferior de la sala de cables está equipada con cubierta de sellado y abrazadera de cables con el marco de soporte de tamaño apropiado. La placa inferior y el marco de la puerta delantera de la sala de cables se pueden quitar para facilitar la instalación del cable.

◆ Mecanismo de amasado, mecanismo de enclavamiento y sala de control de baja presión

La sala de bajo voltaje con enclavamiento juega el papel del panel de control al mismo tiempo. La cámara de bajo voltaje está equipada con mecanismo de operación de resorte con indicador de posición, enclavamiento mecánico y dispositivo, y también puede equiparse con contactos auxiliares, bobina de disparo, mecanismo de disparo de emergencia, pantalla viva capacitiva, bloqueo de llave y dispositivo de funcionamiento eléctrico. Al mismo tiempo, el espacio en la cámara de bajo voltaje también puede equiparse con circuito de control, instrumentos de medición y relé protector. El gabinete de 750 mm de ancho tiene dos cámaras idénticas de bajo voltaje, que se pueden equipar con más accesorios. Todo el gabinete del interruptor XGN15 se puede dividir en dos partes, la parte superior del gabinete incluye sala de autobús, interruptor de carga, mecanismo de operación y sala de bajo voltaje, que está separada de la sala de cables inferior. Por lo tanto, el equipo instalado en la unidad superior se puede revisar y reformar de manera segura y conveniente, y se puede reemplazar toda la unidad superior.

◆ Autal de autobús

La sala de autobuses está organizada en la parte superior del gabinete. En la sala de autobuses, los autobuses principales están conectados y corren a través de toda la fila de gabinetes de interruptores

◆ Componentes básicos OFXGN15-12 Tipo Unidad principal del anillo de hexafluoruro

▶ El interruptor FLN36 es desarrollado y producido por la empresa mediante la introducción de tecnología extranjera y de acuerdo con los requisitos del sistema de energía nacional.

▶ El interruptor de carga tiene tres estados: cierre, apertura y conexión a tierra. Los contactos dinámicos y estáticos del interruptor de carga se colocan en la carcasa de resina epoxi fundida al troquel con una estructura reforzada y SF. El gas es el medio de extinción de arco, y la presión de aire es de 14 bar. Cada interruptor de carga está sellado y sin mantenimiento, y el barómetro se puede seleccionar por separado. El método de instalación típico del interruptor de carga en el gabinete de red de anillo es colocar una partición de acero entre la sala de cables y la sala de autobuses e instalarlo horizontalmente. Este método de instalación aísla la sala de autobuses de la sala de cables para cumplir con los requisitos de seguridad más estrictos para la operación y el mantenimiento. Si el arco ocurre en el interior, hay un punto débil estructural en la parte posterior de la carcasa del interruptor de carga, que se lavará, y luego la válvula de descarga del arco en el gabinete se lavará y el flujo de aire sobre presión se guiará fuera del gabinete.

▶ El interruptor de carga tiene dos mecanismos de operación: mecanismo de operación de resorte único (tipo K) y mecanismo de operación de doble resorte (tipo A), el mecanismo eléctrico se puede agregar a los dos tipos anteriores de mecanismos operativos para realizar un control eléctrico remoto.
