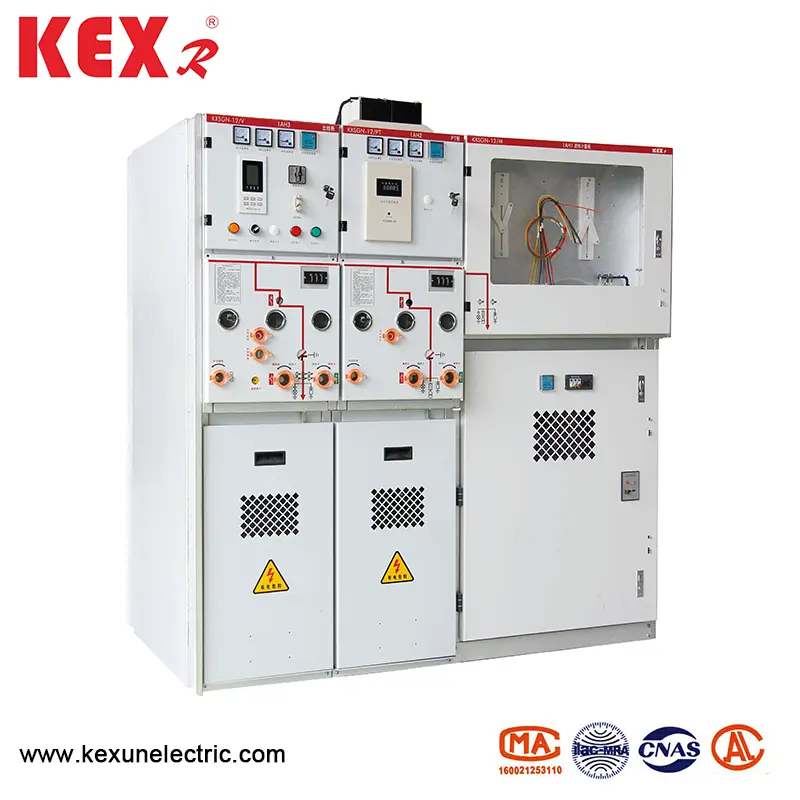

Equipo de interruptor de voltaje medio cerrado aislado sólido

KEXUN es un proveedor especializado en la producción de equipos de transmisión y transformación de energía en China. El equipo de interruptor de voltaje medio cerrado aislado aislado es uno de los principales productos de KEXR. Utiliza material de aislamiento sólido como medio de aislamiento principal, proporcionando una serie perfecta de soluciones para usuarios de actualización y distribución de la red eléctrica.
Modelo: KXSGN-12
Marca: kexr

Enviar Consulta

Descripción del Producto

● Descripción general del producto

El equipo de interruptor de voltaje medio cerrado de aislamiento sólido KXSGN-12 tiene muchos esquemas, como protección contra el interruptor de circuito, protección del transformador, control de carga, electricidad de combinación de fusibles, fuente de alimentación PT, elevación de acopladores de bus, etc. Este producto se puede utilizar como equipo de distribución de red de anillo de sistema de energía, y también se puede utilizar como equipo de distribución de energía para la construcción urbana de empresas industriales y mineras, con las características de multifunción y versatilidad.

El equipo de interruptor de voltaje medio cerrado aislante sólido adopta material aislante sólido como medio aislante principal, el interruptor de vacío, la conexión conductora, el desconcierto, el interruptor de conexión a tierra, el bus principal, el bus de rama y otros circuitos eléctricos principales están envueltos y empaquetados con medio de aislamiento sólido en uno o varias módulos con ciertas funciones, que se pueden combinar de nuevo nuevamente y tienen un aislamiento completo y apresuramiento.

● Condiciones de uso

Temperatura del medio ambiente: -45 ~ 40 ℃

Altitud máxima: 4000m

Temperatura promedio diaria máxima: 35 ℃

Humedad diaria máxima: 95%

Humedad mensual máxima: 90%

MAX INTENSITY SISMICA: Grado 8

Nota: El equipo de interruptor de voltaje medio cerrado aislado sólido debe instalarse en un lugar sin incendio, explosión y vibración violenta.

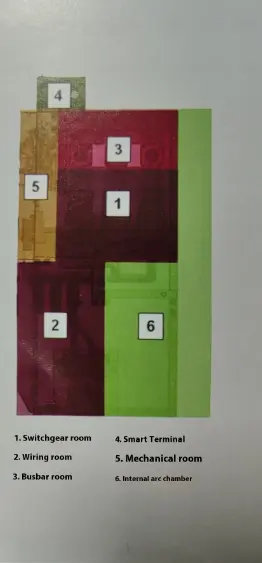

● Estructura espaciadora

Solid Insulated Closed Medium Voltage Switch Equipment

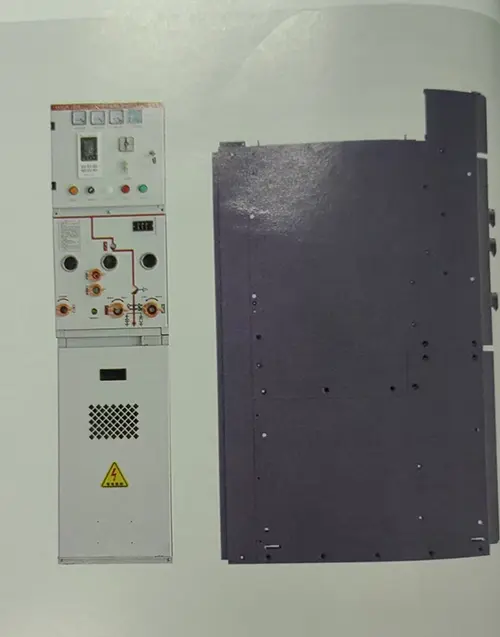

● Dimensión de contorno del equipo de interruptor de voltaje de medio cerrado aislado sólido

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Tipo de aislamiento más bajo

Plan	Ancho del gabinete	Profundidad del gabinete	Altura del gabinete	Protección superior
PT Línea entrante	450	940	1500	Aumentar 200
Entrante y contorno	375	940	1500	Aumentar 200
Interruptor de interconexión	375	940	1500	Aumentar 200
Aislamiento de interconexión	375	940	1500	Aumentar 200
Levantamiento de la barra colectiva	375	940	1500	Aumentar 200
Medición tradicional	750	940	1500	Aumentar 200
Medición compacta	375	940	1500	Aumentar 200
Fuente de alimentación PT	450	940	1500	Aumentar 200
Estación base de control y protección	375	940	1500

◆ Tipo de aislamiento superior

Plan	Ancho del gabinete	Profundidad del gabinete	Altura del gabinete	Contorno
PT Línea entrante	450	940	1800	Profundizar 260
Entrante y contorno	425	940	1800	Profundizar 260
Interruptor de interconexión	425	940	1800	Profundizar 260
Aislamiento de interconexión	425	940	1800	Profundizar 260
Levantamiento de la barra colectiva	425	940	1800	Profundizar 260
Medición tradicional	750	940	1800	Profundizar 260
Medición compacta	425	940	1800	Profundizar 260
Fuente de alimentación PT	450	940	1800	Profundizar 260
Estación base de control y protección	375	940	1800

● Parámetro técnico

◆ Parámetros técnicos de apartamento

Artículo			Unidad	Datos
Voltaje nominal			KV	12
Frecuencia nominal			KV	50
Corriente nominal			KV	630	1250
Nivel de aislamiento nominal	Voltaje de soporte de frecuencia de potencia （） 1min 1min	Romper	A	48
		Alternar	A	42
		Terreno relativo	A	42
	Voltaje de soporte de impulso de rayo （Up）	Romper	A	85
		Alternar	A	75
		Terreno relativo	A	75
Corriente de ruptura de cortocircuito con calificación （1Sc）			A	25	31.5
Corriente de soporte a corto plazo con calificación （4S）			El	25	31.5
Corriente de soporte máximo nominal （1p）			El	63	80
Corriente de cierre de cortocircuito con calificación （pico） (1 mA)			El	63	80
Grado de protección del recinto			El	IP4X
Método operativo			Tiempo	Tipo de almacenamiento de energía de primavera

◆ Parámetros técnicos del interruptor de conexión a tierra aislado

Artículo			Unidad	Datos
Voltaje nominal			KV	12
Corriente nominal			A	630	1250
Corriente de soporte a corto plazo con calificación （4S）			El	25	31.5
Corriente de soporte máximo nominal				63	80
	Voltaje de soporte de frecuencia de potencia （） 1min 1min	Fase y tierra	KV	42
		Romper		48
	Voltaje de soporte de impulso de rayo nominal （Up）	Fase y tierra	KV	75
		Romper		85
Vida mecánica de la desconcierta (encendido)			Tiempo	3000
Vida mecánica del interruptor de conexión a tierra (fuera de tierra)			Tiempo	3000
