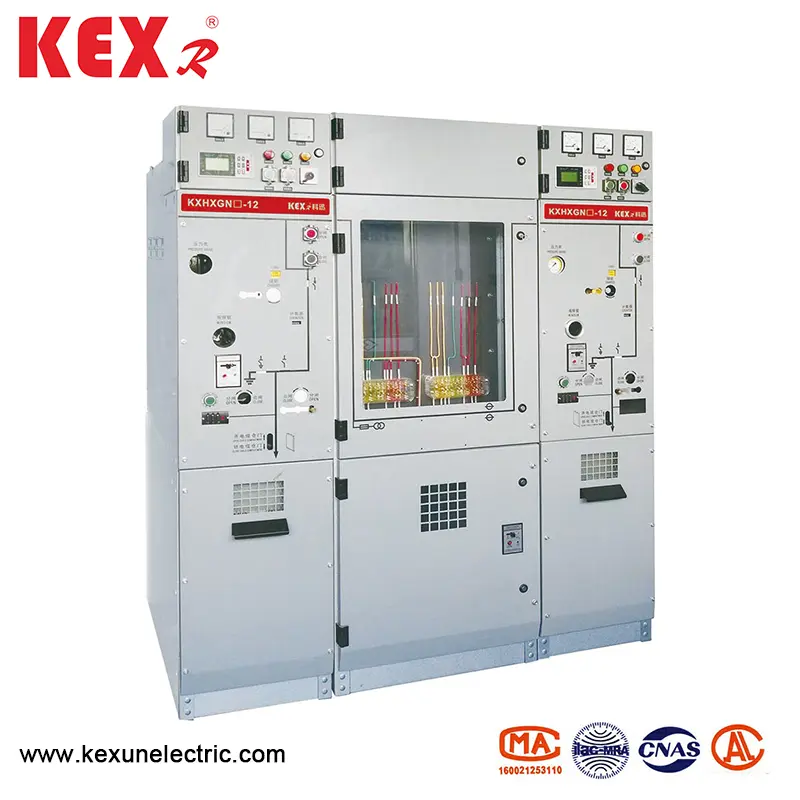

Gabinete de red de anillo de alto voltaje

Como un fabricante conocido del gabinete de red de anillo de alto voltaje en China, los productos de la serie HXGN (H) □ -12 de KEXUN tienen las características de estructura simple, operación flexible, enclavamiento confiable e instalación conveniente, y pueden proporcionar soluciones técnicas satisfactorias para diferentes aplicaciones y diferentes usuarios.
Modelo: HXGN (H) □ -12
Marca: KEXR

Enviar Consulta

Descripción del Producto

● Descripción general del producto

El gabinete de red de anillo de alto voltaje realizado por Kexun adopta tecnología de detección avanzada, tecnología de la información y un esquema de configuración simple y flexible para satisfacer la demanda del mercado en constante cambio y también cumplir con los requisitos de inteligencia de la red eléctrica.

El HXGN (H) □ -12 El gabinete de red de anillo de alto voltaje de alto voltaje es adecuado para redes de anillos de cable industriales y civiles y proyectos de terminales de redes de distribución. Como aceptación y distribución de energía eléctrica, es especialmente adecuado para la distribución de energía en áreas residenciales urbanas, pequeñas subestaciones secundarias, estaciones de conmutación, caja de rama de cables, subestaciones de tipo cajas, empresas industriales y mineras, centros comerciales, aeropuertos, subterráneos, generación de energía eólica, hospitales, estadios, ferrocarriles, túneles y otros lugares.

HXGN (H) □ -12 cumple con los requisitos de los estándares nacionales relevantes, los estándares de la industria de energía eléctrica, los estándares internacionales y otras normas. Sus interruptores y componentes eléctricos principales son módulos integrados, y las partes conductoras entre fases están encapsuladas por aislamiento sólido. Los conectores de cable blindados se utilizan para el cableado externo, y los buses con aislamiento blindado se utilizan para conectar buses de unidades funcionales. Por lo tanto, la seguridad de uso mejora enormemente. Al mismo tiempo, su mecanismo operativo adopta el mecanismo de resorte, y su vida mecánica es más de 10000 veces. Todos los datos operativos y el estado del equipo se pueden monitorear de forma remota y desatendida. Es un dispositivo de distribución de potencia superior.

Las siguientes unidades se pueden seleccionar en el gabinete para formar una unidad de fuente de alimentación económica y práctica: unidad de interruptores de circuito de vacío (630a, 20-25ka); Unidad de interruptor de carga de vacío (630, 20-25ka).

● Tablas de parámetros técnicos

◆ Gabinete de interruptor

Artículo			Unidad	Datos
Voltaje nominal			KV	12
Frecuencia nominal			Hz	50
Nivel de insolación con calificación	1 minuto de voltaje de resistencia de frecuencia de potencia	Tierra, alternativa	KV	42
		Fractura de aislamiento		48
	Voltaje de soporte de impulso de rayo (pico)	Tierra, alternativa	KV	75
		Fractura de aislamiento		85
	1min		KV	2
Corriente nominal			A	630
Corriente de soporte a corto plazo con calificación (valor virtual)		Circuito principal/interruptor de puesta a tierra	El	24/4S
		Bucle de conexión a tierra	El	21.7/4s
Corriente de soporte máximo nominal		Circuito principal/interruptor de puesta a tierra	El	63
		Bucle de conexión a tierra	El	54.5
Corriente de cortocircuito con calificación Corriente y tiempos			KA/Tiempo	25/30
Corriente de cierre de cortocircuito con calificación (pico)			El	63
Corriente de carga de carga de cable nominal			A	25
Operación nominal del interruptor de circuito				0-0.3S-Co-180S-Co
Vida mecánica	Interruptor de interrupción del circuito /aislamiento		Tiempo	10000/3000
Grado de IP	Caja sellada			IP67
	Caparazón			IP4X
Presión de gas	Nivel de carga de gas nominal (20 ℃, presión de calibre)		MPA	0.02
	Nivel de función MIN de gas nominal (20 ℃, presión de medidor)		MPA	0
Capacidad sellada	Tasa de fuga anual		%/Año	≤0.05

◆ Gabinete de interruptor de carga

Artículo			Unidad	Datos
Voltaje nominal			KV	12
Frecuencia nominal			Hz	50
Nivel de insolación con calificación	1 minuto de voltaje de resistencia de frecuencia de potencia		KV

	Voltaje de soporte de impulso de rayo (pico)		KV

	1min		KV	2
Corriente nominal			A	630
Corriente de soporte a corto plazo con calificación (valor virtual)		Circuito principal/interruptor de puesta a tierra	El	24/4S
		Bucle de conexión a tierra	El	21.7/4s
Corriente de soporte máximo nominal		Circuito principal/interruptor de puesta a tierra	El	63
		Bucle de conexión a tierra	El	54.5
Corriente de cierre de cortocircuito con calificación (pico)		Interruptor de carga/interruptor de tierra	El	63
Corriente de interrupción de carga activa con calificación			A	630
Corriente de interrupción de circuito cerrado con calificación			A	630
Corriente de interrupción de carga activa del 5%			A	31.5
Corriente de carga de carga de cable nominal			A	10
Tiempos de ruptura de carga activos con calificación			Tiempo	100
Ruptura de corriente de falla a tierra			A/tiempo	31.5/10
Interrupción de corriente de circuito y cable bajo corriente de falla a tierra.			A/tiempo	17.4/10
Vida mecánica	Interruptor de interrupción del circuito /aislamiento		Tiempo	10000/3000
Grado de IP	Caja sellada			IP67
	Caparazón			IP4X
Presión de gas	Nivel de carga de gas nominal (20 ℃, presión de calibre)		MPA	0.02
	Nivel de función MIN de gas nominal (20 ℃, presión de medidor)		MPA	0
Capacidad sellada	Tasa de fuga anual		%/Año	≤0.05

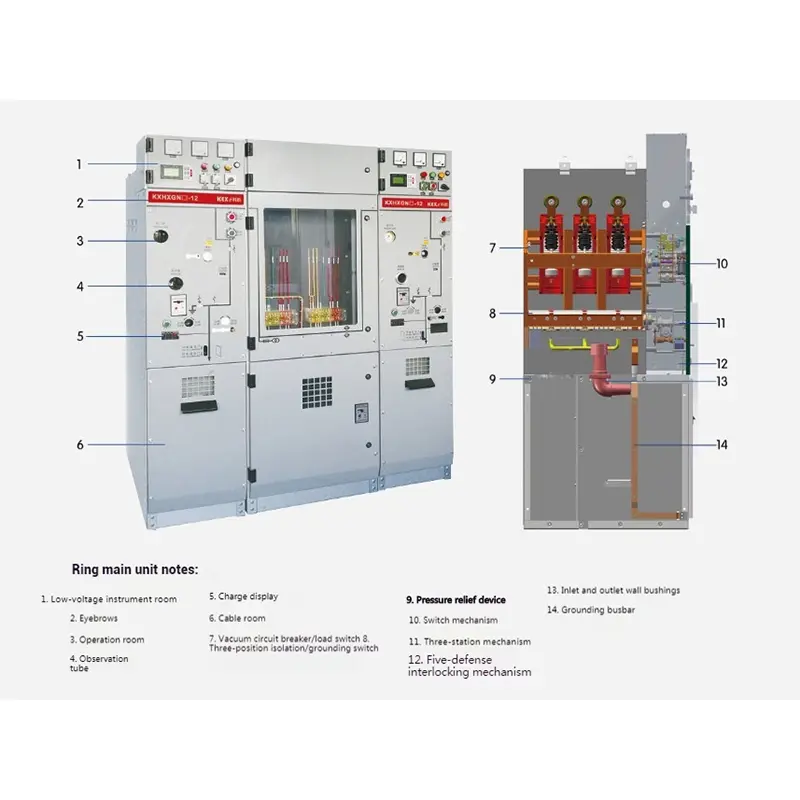

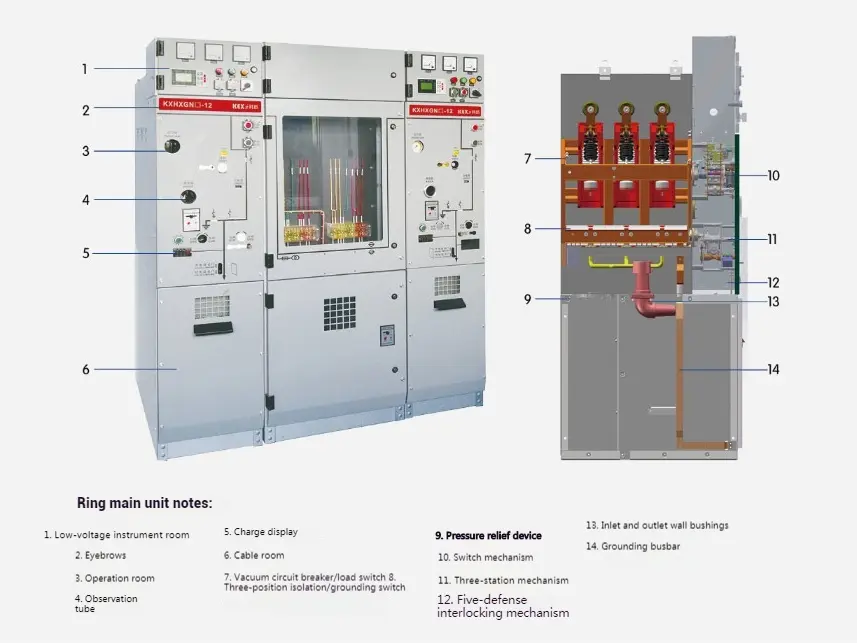

● Estructura del producto

High Voltage Ring Net Cabinet

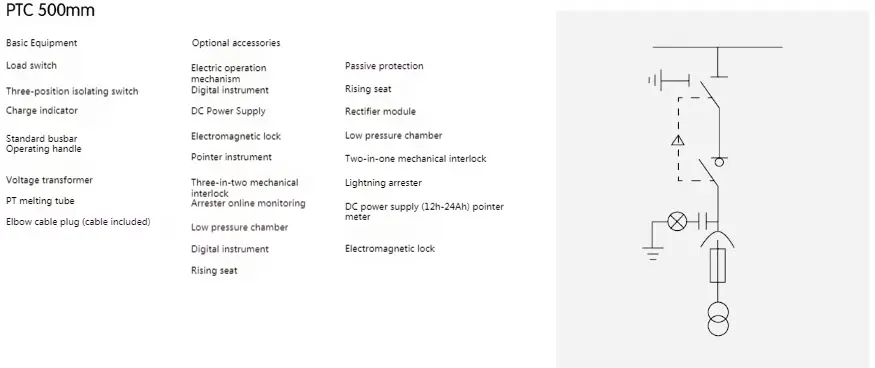

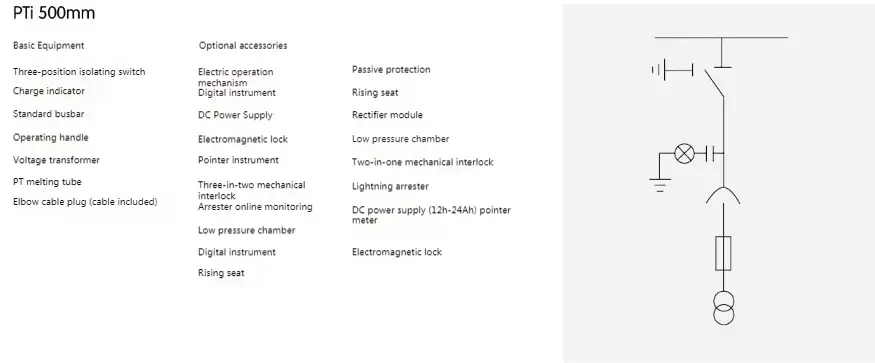

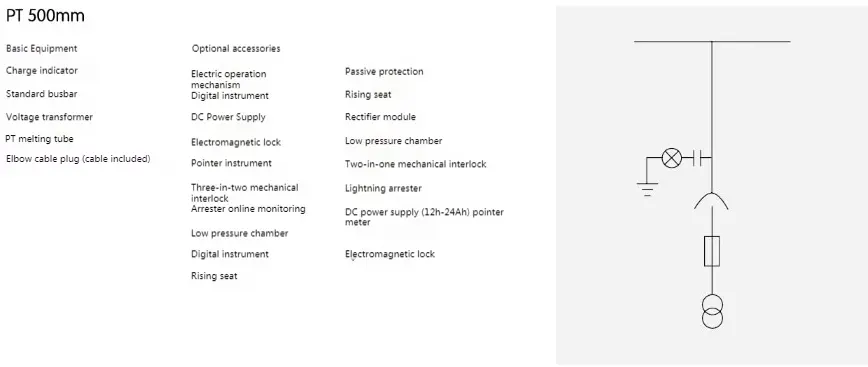

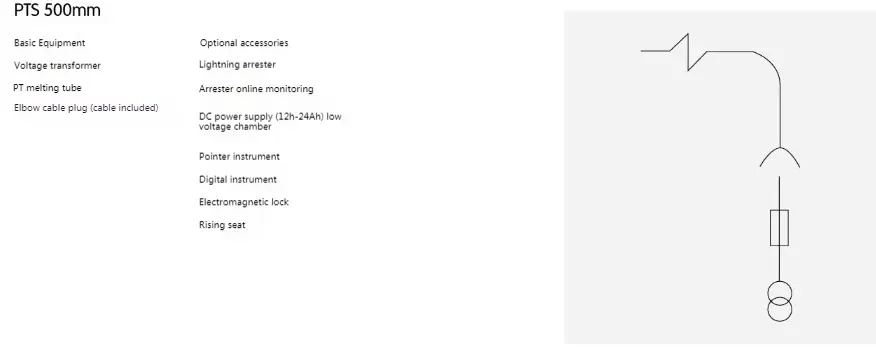

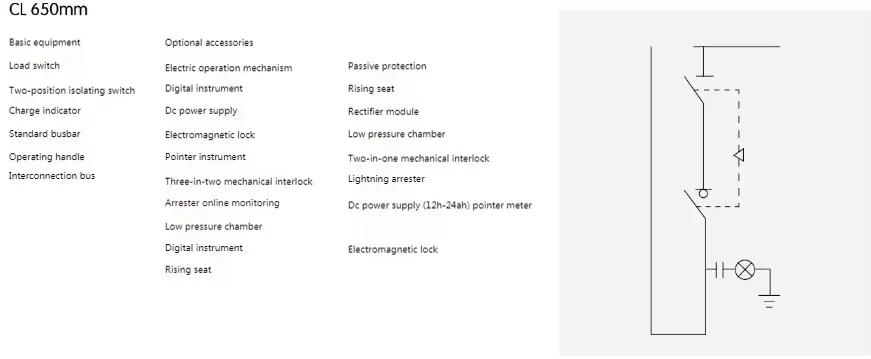

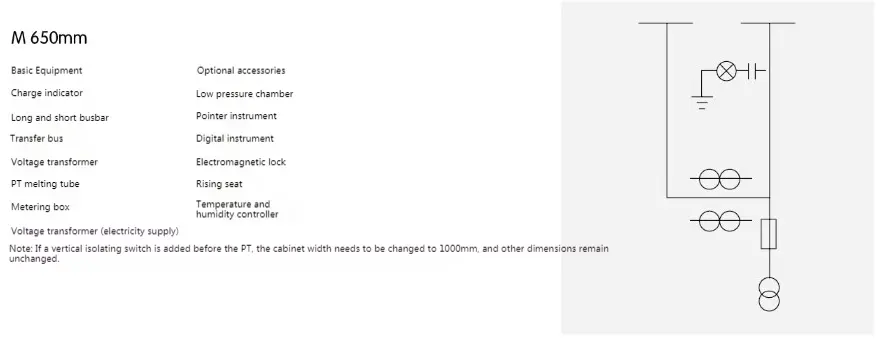

● Plan de asignación del gabinete de red de anillo de alto voltaje

High Voltage Ring Net Cabinet

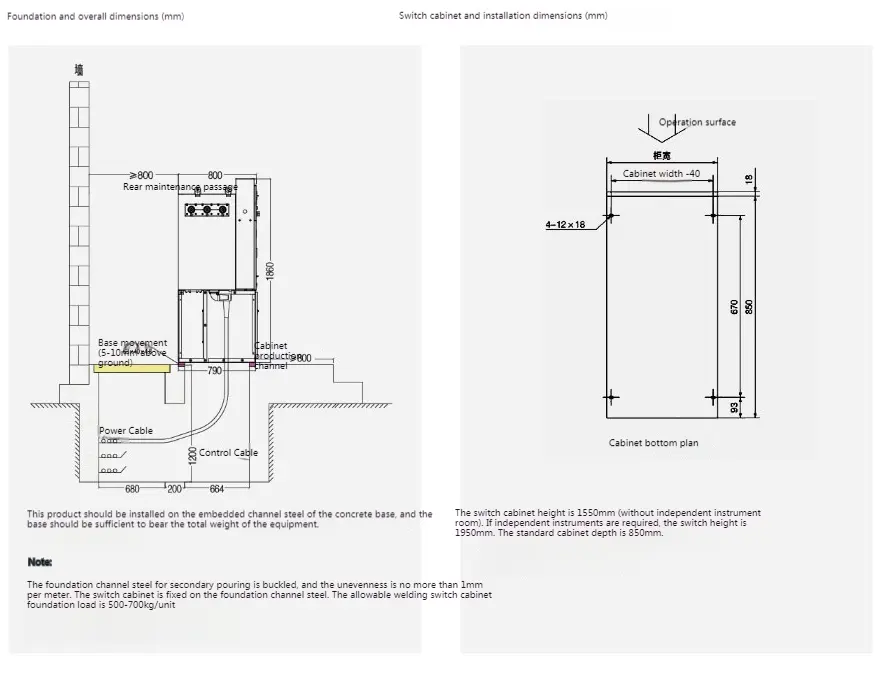

◆ Instrucciones de instalación

High Voltage Ring Net Cabinet
