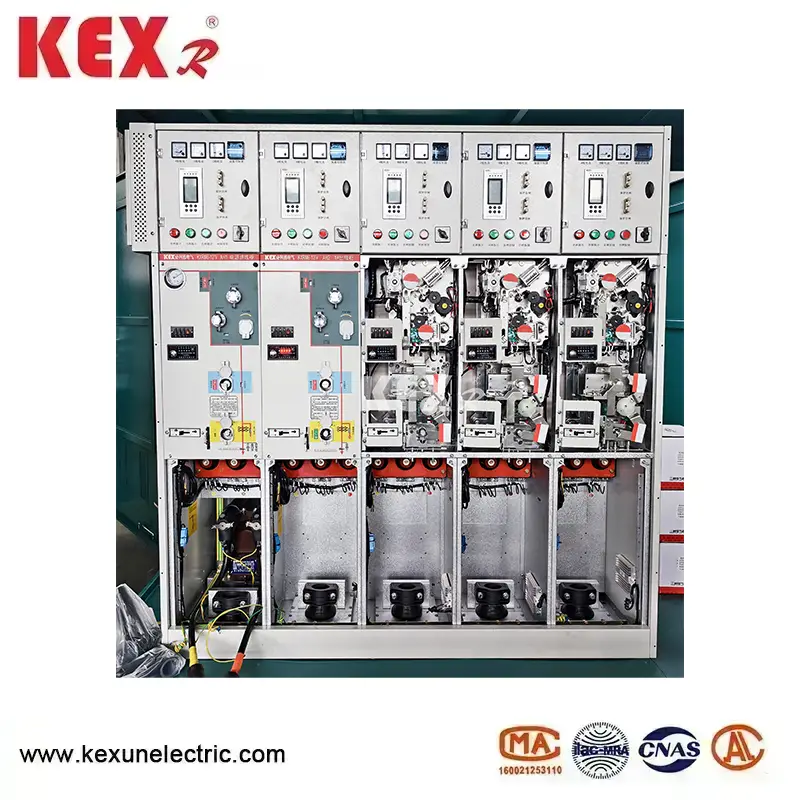

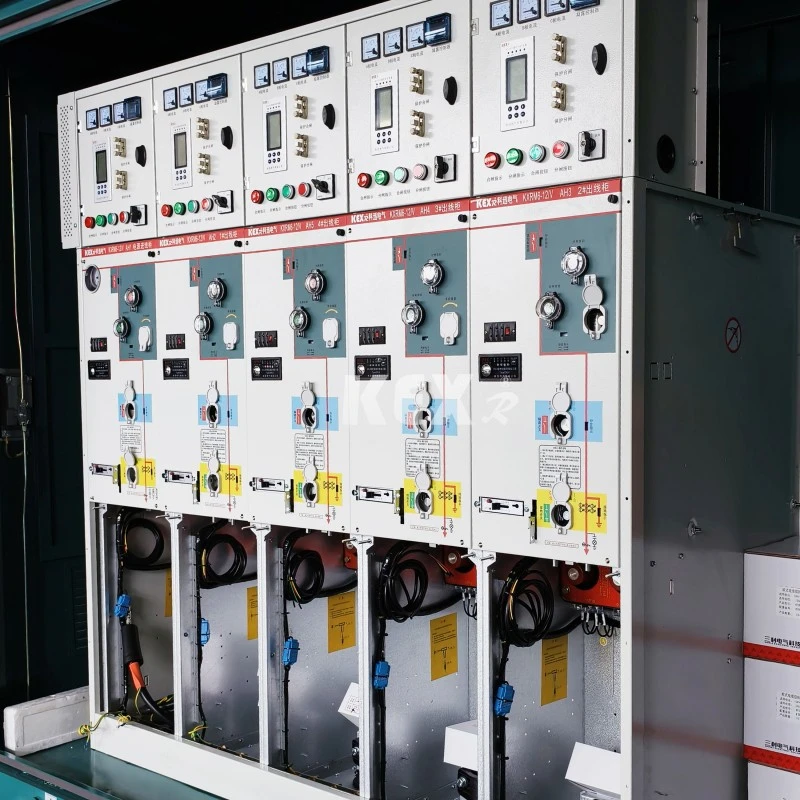

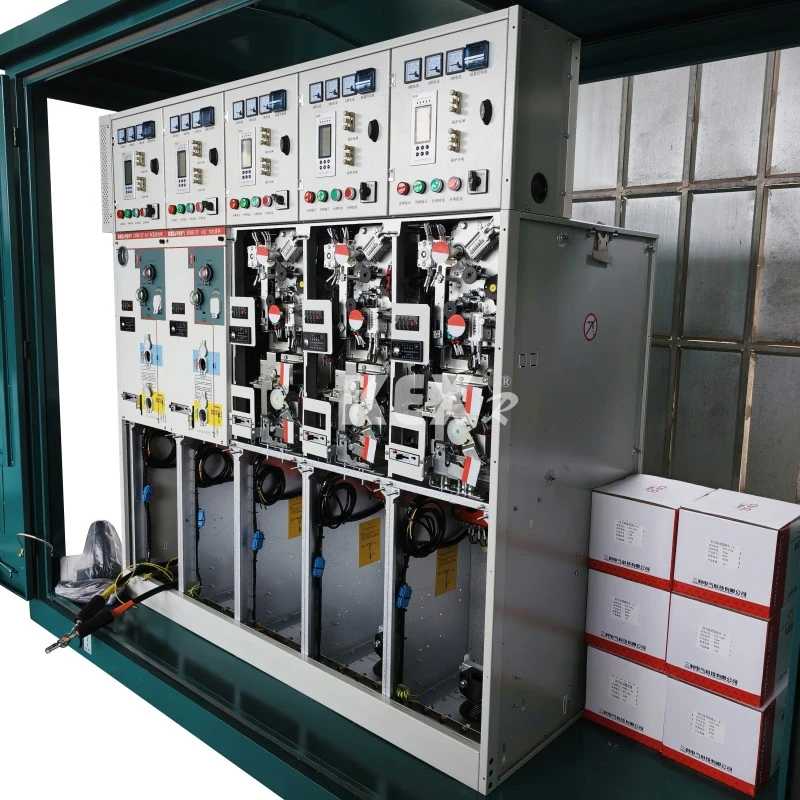

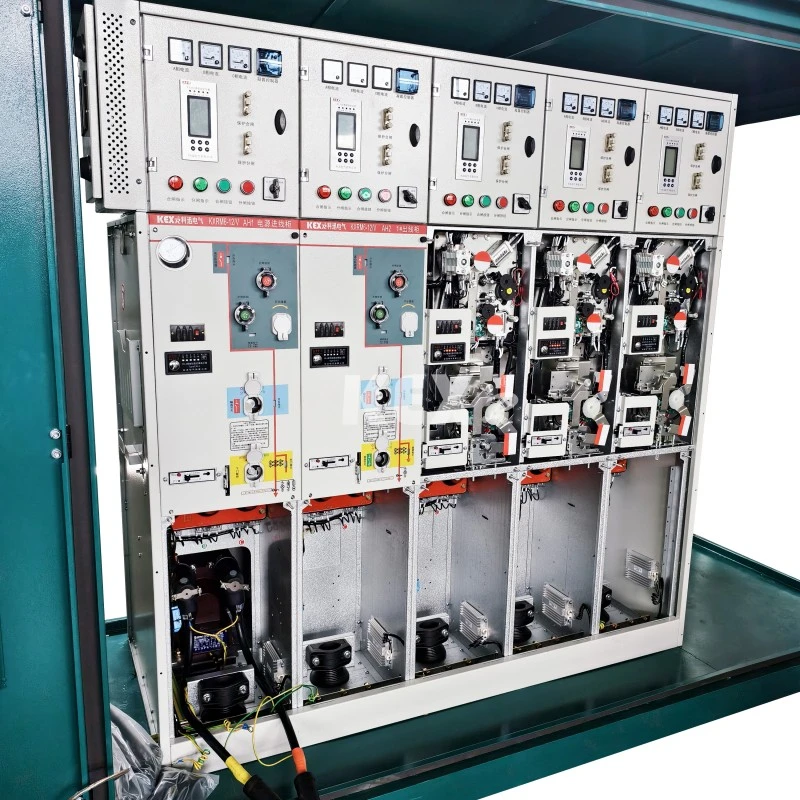

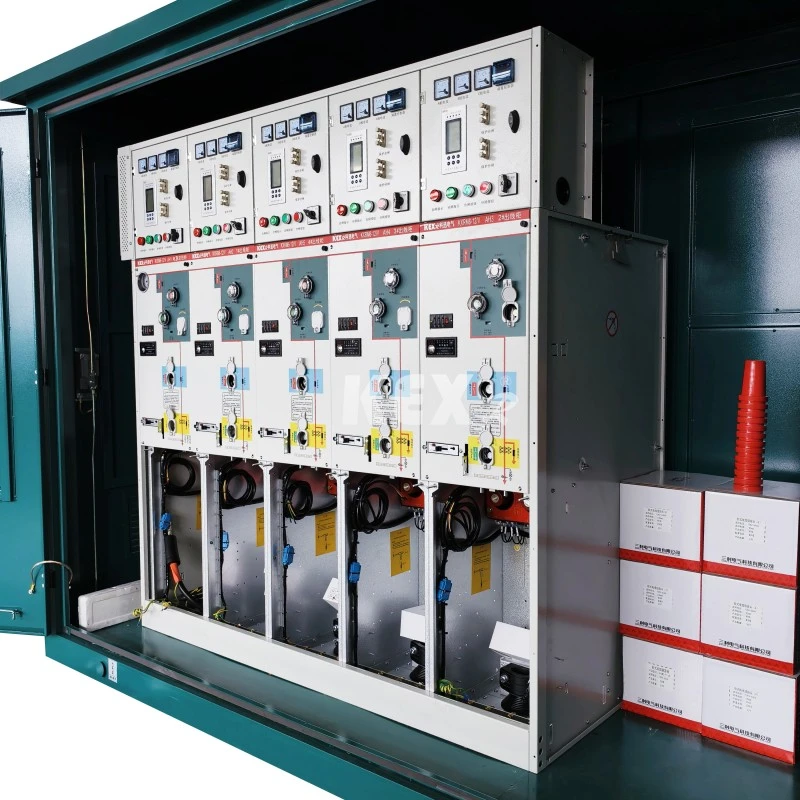

Gabinete GIS de tipo combinado

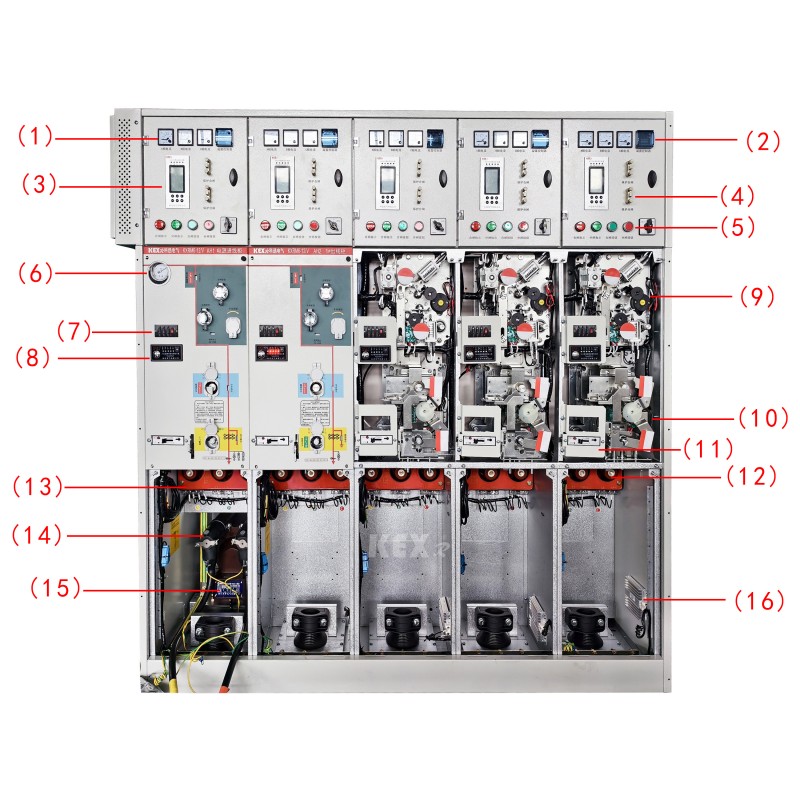

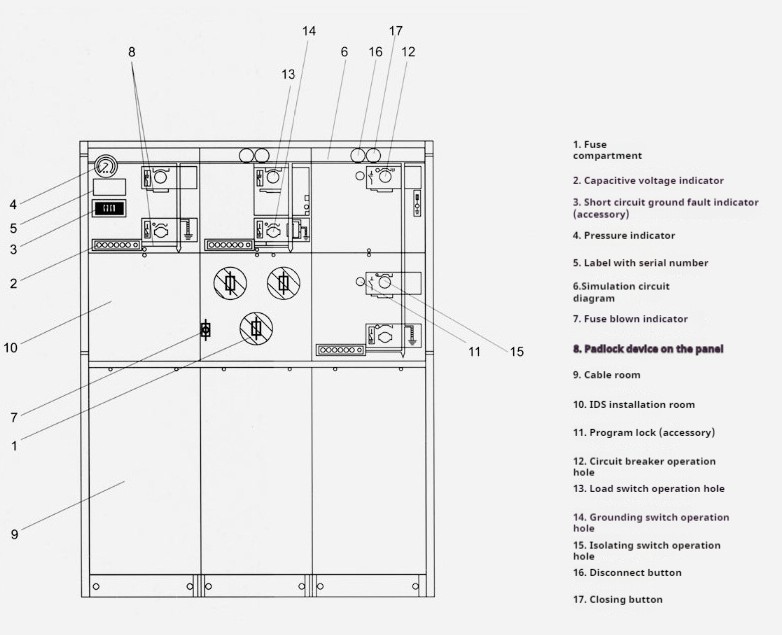

●Componentes

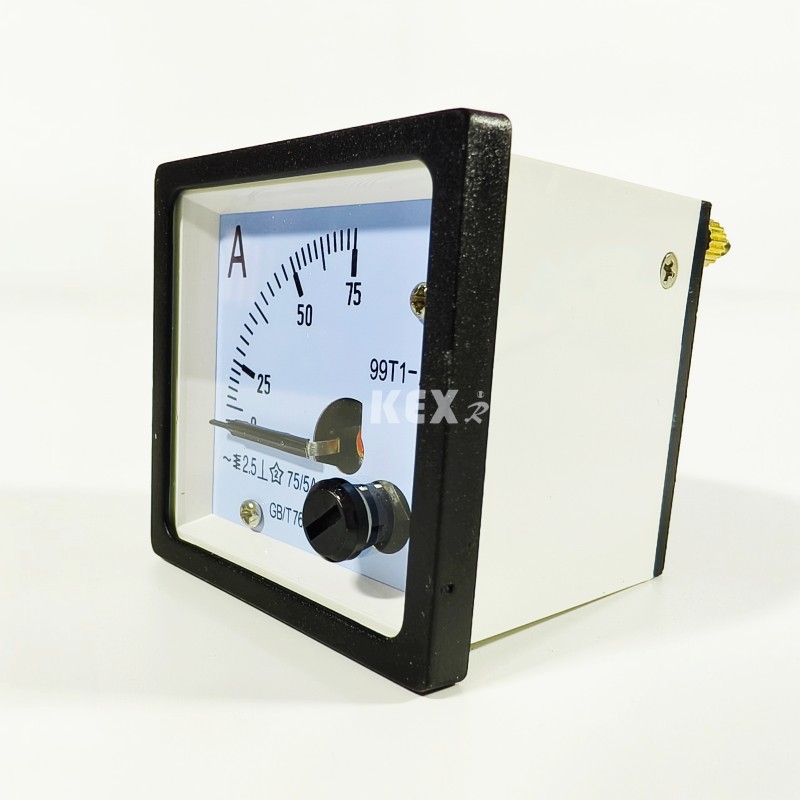

1.Amperímetro

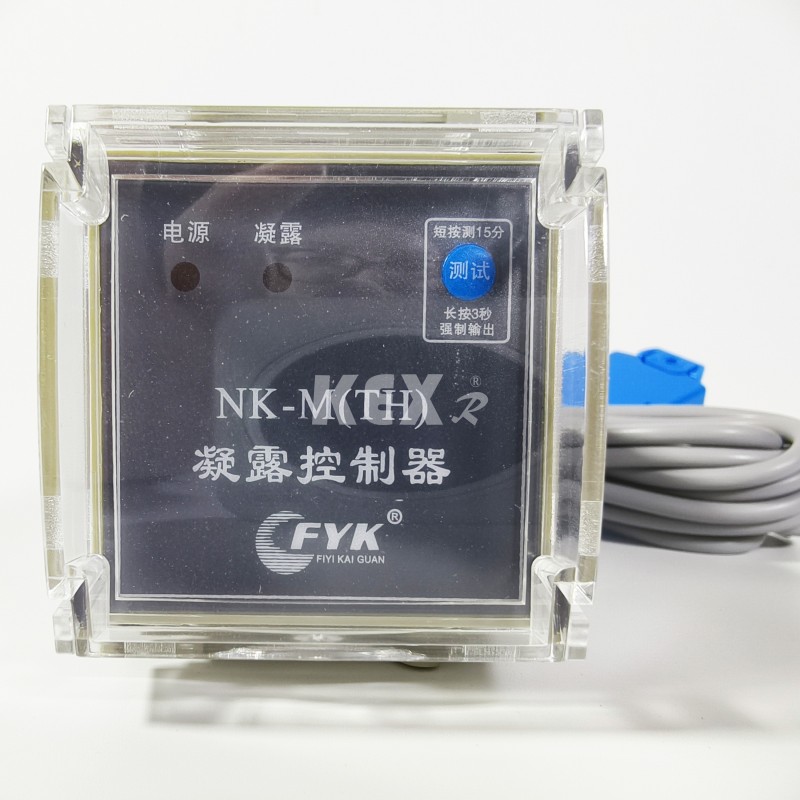

2.Controlador de condensación

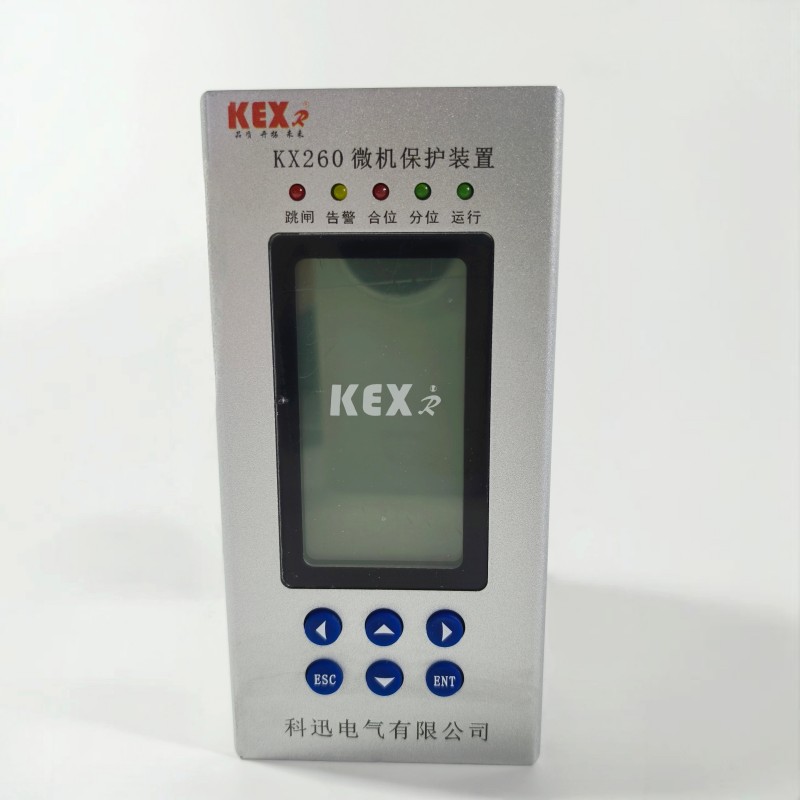

3.Dispositivo de protección de microcomputadoras

6 .Barómetro

7.Pantalla cargada

 8.. Indicador de fallo

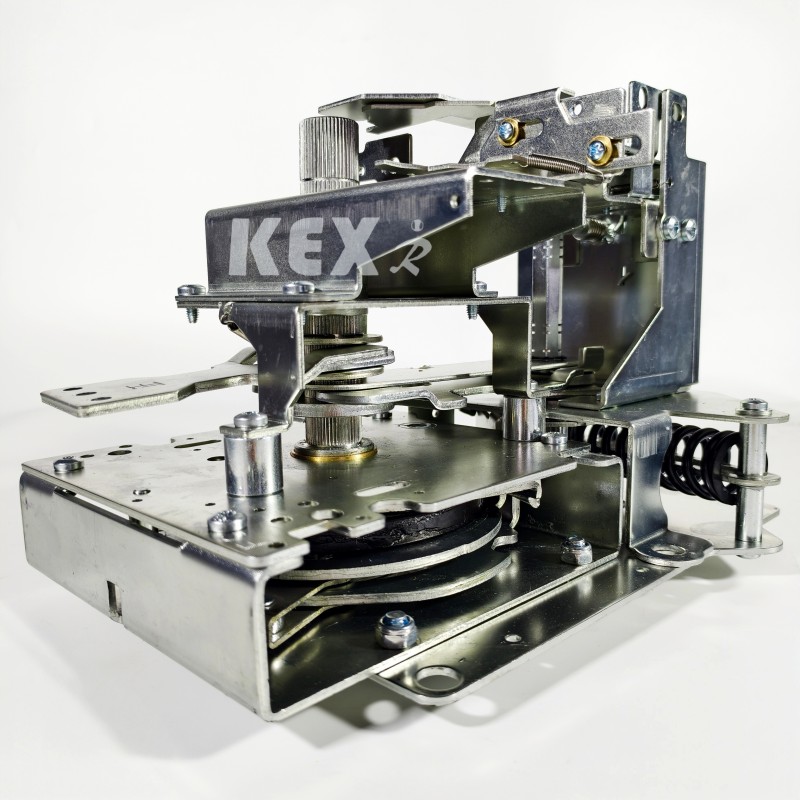

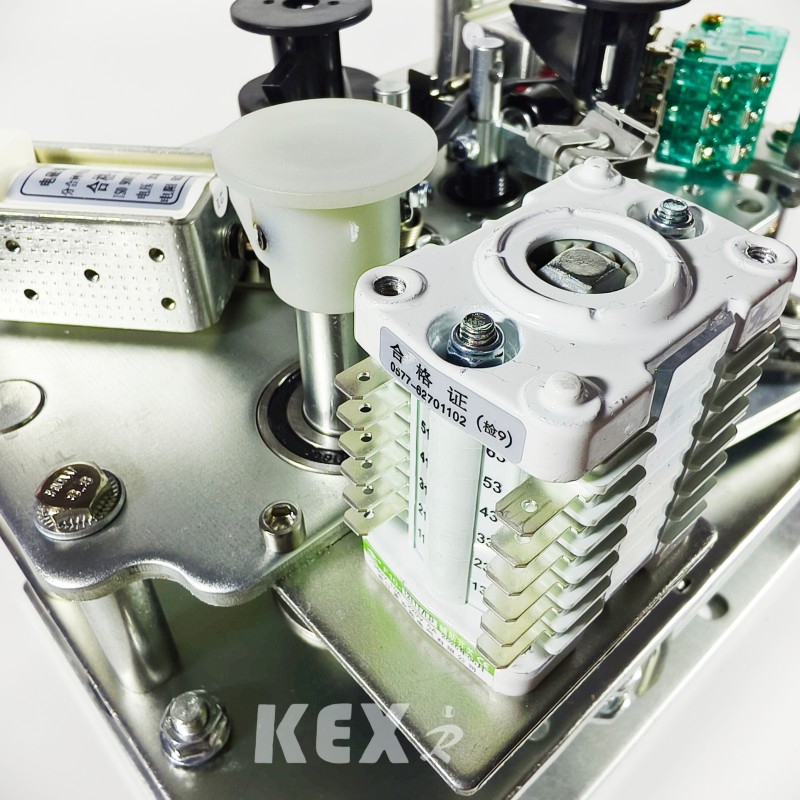

9. Mecanismo de funcionamiento eléctrico

10. Mecanismo de operación manual

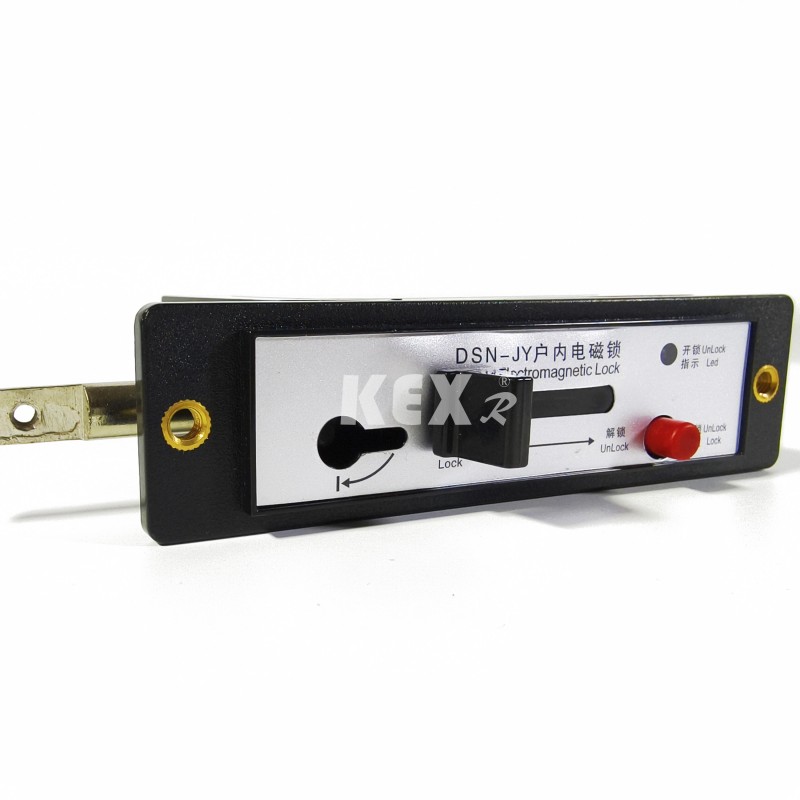

11. Cerradura electromagnética

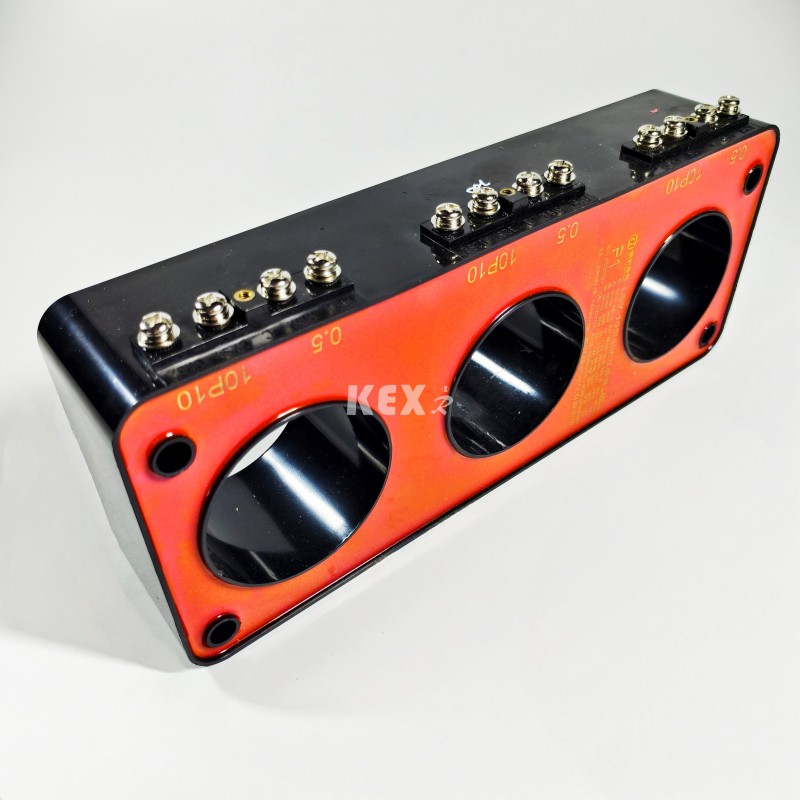

12~13. transformador de corriente

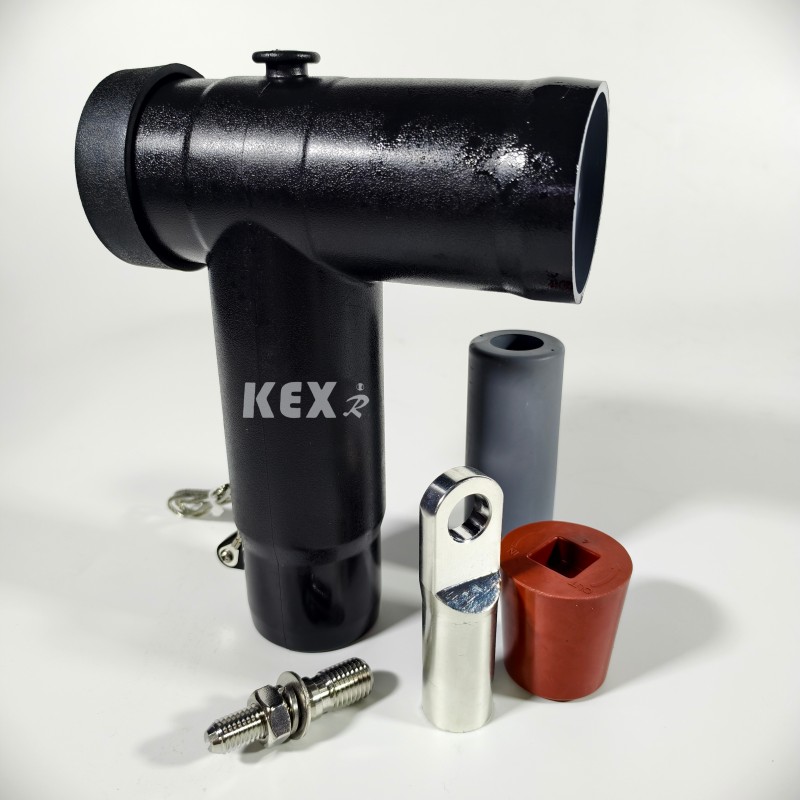

14.Enchufe de cable

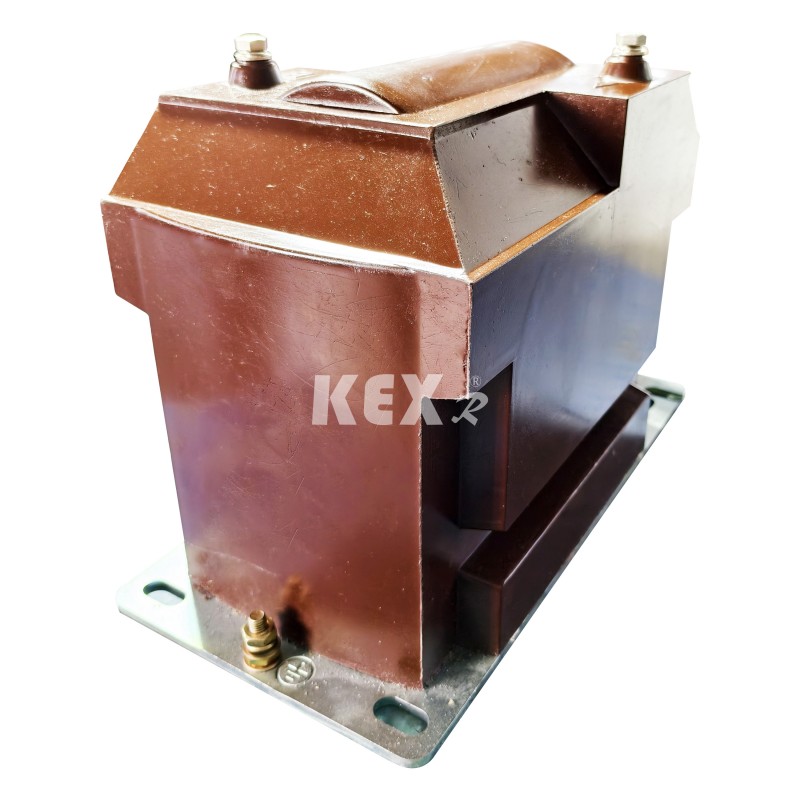

15.Transformador de voltaje

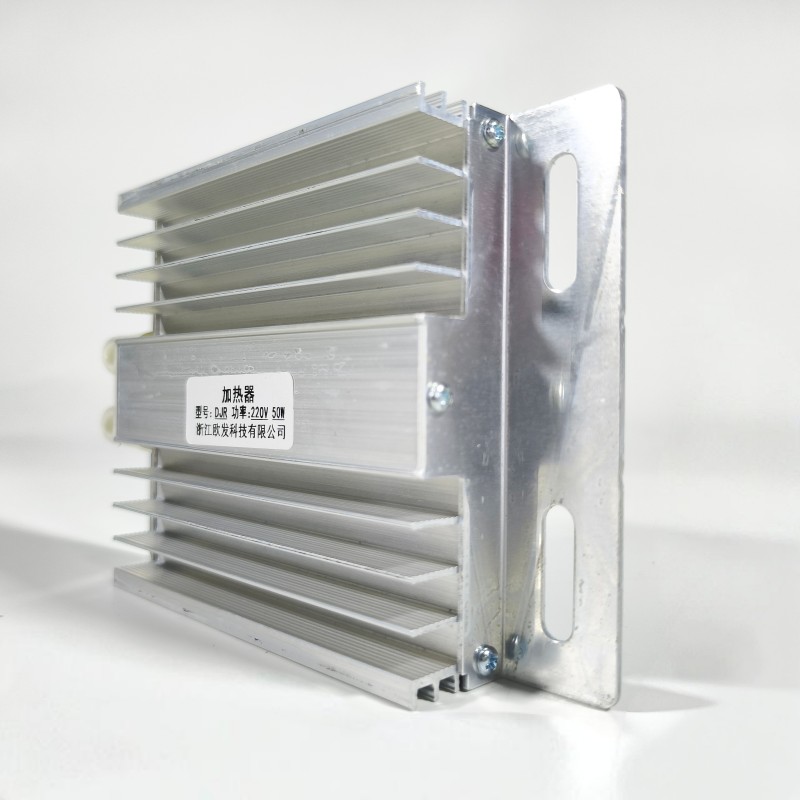

16. Placa calefactora de aleación de aluminio.

● Condiciones de uso

El gabinete GIS de tipo combinado KXRM6-12 es adecuado para temperaturas altas y bajas (+40 ℃ ~ -40 ℃), humedad, polvo, contaminación salina, minas, gran altitud (1000 m) y otros entornos. La inmersión breve en agua dentro de las 24 horas no afecta el uso. Nota: Si la altitud es mayor, indique la altitud específica.

● Estándares

El gabinete GIS de tipo combinado KXRM6-12 cumple con los siguientes estándares

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  etc...

GB3804, GB3906, GB11022, etc.

● Principales ventajas

◆ El gas SF6 en el gabinete GIS de tipo combinado KXRM 6-12 se utiliza como medio aislante y extintor de arco.

◆ El armario de distribución está completamente sellado y aislado; Las barras colectoras, los interruptores y las partes activas están completamente encerrados en una carcasa de acero inoxidable.

◆ La cavidad está llena de gas SF6 a 1,4 bar y el nivel de protección alcanza IP67: todo el dispositivo del interruptor no se ve afectado por las condiciones ambientales externas, lo que puede garantizar el funcionamiento normal del interruptor incluso en casos extremos como una inmersión breve en agua, y el producto no requiere mantenimiento.

◆ El gabinete de distribución tiene un perfecto dispositivo de enclavamiento de "cinco prevenciones", que elimina por completo las fallas de operación del personal y del equipo que pueden ser causadas por una mala operación humana.

 ◆ Todos los gabinetes de distribución tienen canales de alivio de presión seguros y confiables, que pueden garantizar la seguridad personal de los operadores incluso en casos extremos.

 ◆ El gabinete se divide en una combinación de unidades fijas y una combinación de unidades expandibles.

◆ El gabinete generalmente entra y sale por el frente, y también se puede extender o extender desde el costado según las diferentes posiciones de instalación.

◆ El tamaño del gabinete es conveniente para instalar y puede ser adecuado para lugares con espacios reducidos y malas condiciones ambientales.

◆ El gabinete puede equiparse con dispositivos eléctricos, de control remoto y de monitoreo según las diferentes necesidades de los usuarios.

● Tabla de parámetros principalmente técnicos.

NOTA¹:Depende de la corriente nominal del fusible

NOTA²:Depende del fusible de alto voltaje

● Cada módulo del gabinete GIS de tipo combinado tiene la siguiente configuración

▶Configuración del gabinete D Consulte "Módulo de conexión de cables sin cuchilla de puesta a tierra" para conocer la configuración y las características estándar.

▶Configuración del gabinete C Consulte "Módulo de interruptor de carga" para conocer la configuración y las características estándar.

▶Configuración del gabinete F Consulte "Módulo de interruptor de vacío" para conocer la configuración y las características estándar.

 La combinación estándar del gabinete GIS de tipo combinado KX-RM6 también puede proporcionar las siguientes configuraciones

▶Indicador de voltaje capacitivo del casquillo entrante

▶Cada cámara de aire está equipada con un manómetro para controlar la densidad del SF6.

▶ Orejeta de elevación

▶Manija de operación

Ejemplo:

□ Interruptor de carga Módulo C

○ Configuración y funciones estándar

▶barra colectora 630a

▶Interruptor de carga/puesta a tierra de tres estaciones

▶Mecanismo operativo de resorte único de tres estaciones con dos interruptores de carga independientes y ejes operativos del interruptor de puesta a tierra.

▶Indicación de posición del interruptor de carga y del interruptor de puesta a tierra

▶Buje de salida horizontal en la parte delantera, buje de perno serie 630A 400.

▶Indicador de voltaje capacitivo para indicar la electrificación del bushing

▶Para todas las funciones del interruptor, es conveniente instalar un dispositivo de candado en el panel.

▶Manómetro de gas SF6 (solo uno en cada caja de gas SF6)

▶Barra colectora de puesta a tierra

▶Enclavamiento entre el interruptor de puesta a tierra y el panel frontal de la sala de cables

○ Configuraciones y funciones opcionales

▶Extensión de autobús reservada

▶Bus externo

▶ Mecanismo de funcionamiento eléctrico del interruptor de carga DC24V/48V/110V/220V; CA 110 V/220 V;

▶Indicador de cortocircuito y falla a tierra Transformador de corriente de anillo de medición y amperímetro

▶ Anillo de medición de transformador de corriente y medidor de vatios-hora

▶Se puede instalar un pararrayos o un cabezal de cable doble en el manguito de entrada del cable.

▶Enclavamiento con llave Bloqueo de conexión a tierra activa de línea entrante (bloqueo del interruptor de conexión a tierra cuando el aislador está activado) CA/CC 110 V/220 V. Contacto auxiliar

▶Posición del interruptor de carga 2NO+2NC, posición del interruptor de puesta a tierra 2NO+2NC, manómetro 1NO con señal y extintor de arco 1NO con contacto de señal.

▶El dispositivo secundario se puede instalar en

▶Cámara de línea secundaria en la parte superior del gabinete de distribución, caja de bajo voltaje en la parte superior del gabinete de distribución.

□ Interruptor de carga y fusible combinado Módulo F

○ Configuración y funciones estándar

▶barra colectora 630a

▶Interruptor de carga de tres estaciones, el primer extremo del fusible está vinculado mecánicamente con el interruptor de puesta a tierra en el extremo del fusible.

▶Mecanismo de operación por resorte de tres estaciones, con dos interruptores de carga independientes y ejes de operación del interruptor de puesta a tierra.

▶Indicación de posición del interruptor de carga y del interruptor de puesta a tierra

▶Barril de fusibles

▶El fusible se coloca horizontalmente.

▶Indicación de disparo de fusible Casquillo de salida horizontal en el frente, casquillo enchufable serie 200 de 200A.

▶Indicador de voltaje capacitivo para indicar la electrificación del bushing

▶Para todas las funciones del interruptor, es conveniente instalar un dispositivo de candado en el panel.

▶Manómetro de gas SF6 (solo uno en cada caja de gas SF6)

▶Barra colectora de puesta a tierra

▶Los parámetros de los fusibles para la protección del transformador son 12KV, máximo 125A, 24KV y máximo 63A.

▶Enclavamiento entre el interruptor de puesta a tierra y el panel frontal del cuarto de cables.

○ Configuraciones y funciones opcionales

▶Extensión de barra colectora reservada

▶Motor bus externo para operación de interruptor de carga 24V/48V DC 110V/220V DC/AC.

▶Bobina de disparo en paralelo 24V/48V DC 110V/220V DC/AC.

▶Bobina de cierre paralelo 24V/48V DC 110V/220V DC/AC.

▶ Transformador de corriente de anillo de medición y amperímetro Transformador de corriente de anillo de medición y medidor de vatios-hora

▶Bloqueo de puesta a tierra viva de línea entrante (interruptor de puesta a tierra de bloqueo cuando el aislador está vivo) CA/CC 110 V/220 V. contacto auxiliar

▶Posición de cierre de carga 2NO+2NC, posición del interruptor de puesta a tierra 2NO+2NC, fusible quemado 1NO, manómetro 1NO con señal y extintor de arco 1NO con contacto de señal.

▶El dispositivo secundario se puede instalar en la cámara de la línea secundaria en la parte superior del gabinete de distribución y en la caja de bajo voltaje en la parte superior del gabinete de distribución.

□ Módulo de Contador M

○ Configuración y funciones estándar

▶Gabinete de medición de 12KV

▶2 transformadores de corriente

▶2 transformadores de tensión

▶Se utilizan 6 casquillos de la serie 400 para conectar el bus externo extendido flexible de GSFR6-12, con la entrada superior y la salida inferior.

▶ Cortallamas para proteger PT

▶Componente de baja presión 1 voltímetro con interruptor inversor, 1 amperímetro con interruptor inversor, ancho x alto x profundidad =696×1806×820mm.

○ Configuraciones y funciones opcionales

▶3 transformadores de corriente

▶ Pararrayos de 3 transformadores de tensión

▶Indicador de voltaje capacitivo para indicar que el tablero está cargado

▶Componente de baja presión: 1 medidor de potencia, 1 medidor de potencia reactiva.

□ Módulo VCB CB

○Configuración y funciones estándar y opcionales

▶El pararrayos se instala en el cable entrante de la barra colectora 1250a/630a.

▶Disyuntor de vacío para protección de línea de 1250a/630a

▶Transformador de corriente

▶Disyuntor de vacío VD4X0 accionado eléctricamente 10 VCC

▶Transformador de voltaje

▶Operación eléctrica de UXO, un interruptor de aislamiento/puesta a tierra de tres estaciones superior del disyuntor de vacío. ▶Unidad de protección y control REF542plus (con CT de protección)

▶Bobina de disparo en derivación 110V/220V CC

▶Bobina de cierre 110V/220VDC

▶ Casquillo de perno serie 400 del casquillo de salida 1250A/630A dispuesto horizontalmente en la parte delantera.

▶Extensión de bus reservada del indicador de voltaje capacitivo 1250A/630A para indicar que el casquillo está vivo

▶Manómetro de gas SF6 (solo uno en cada caja de gas SF6) Ancho x alto x fondo = 696× 1806× 781 mm. ▶Secuencia encendido-apagado: O-0,3s-CO-180s-CO.

▶Sensor de presión de gas

□ Accesorios opcionales

1. Contacto auxiliar Todos los interruptores de carga y disyuntores pueden equiparse con 2NO+2NC que indica la posición del interruptor. Se puede instalar una bobina de disparo en paralelo (CA o CC) en el interruptor del transformador y en el disyuntor, y el componente de control de bajo voltaje está ubicado detrás del panel frontal.

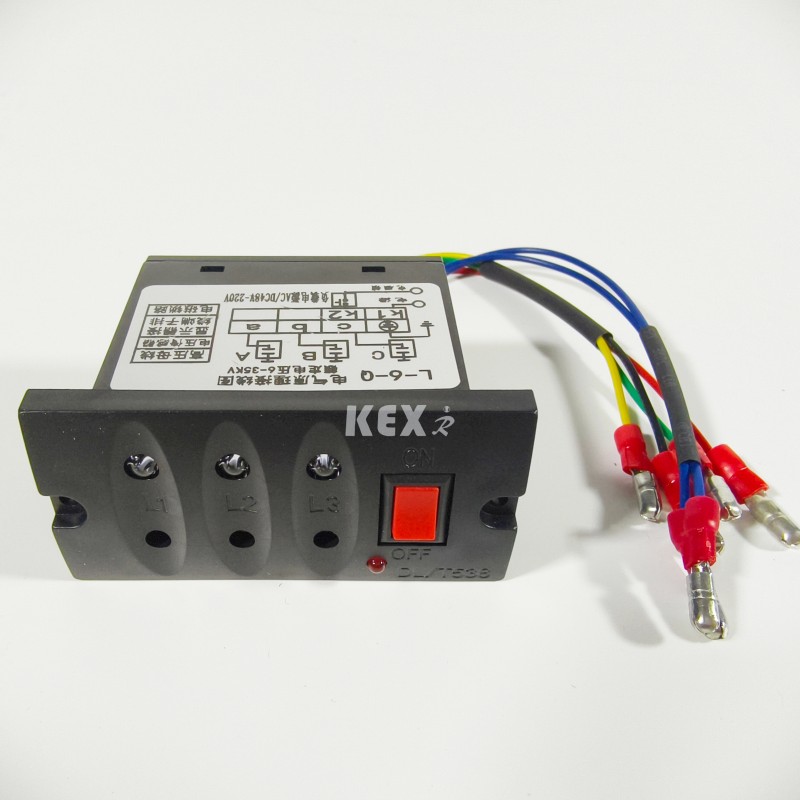

2. Indicación de voltaje El indicador de voltaje capacitivo muestra si el casquillo está cargado o no, y el enchufe que contiene se puede usar para la fase nuclear.

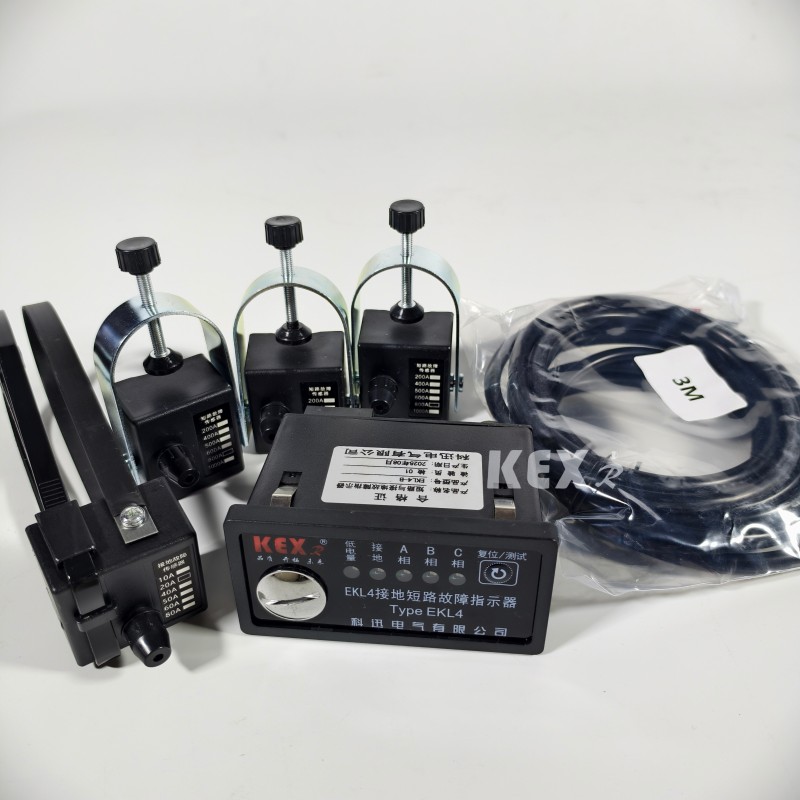

3. Indicador de cortocircuito y falla a tierra Para facilitar la localización de fallas, el módulo de interruptor de cable puede equiparse con indicadores de cortocircuito y falla a tierra para una detección simple de fallas.

4. Operación eléctrica Es un esquema estándar para el mecanismo de operación manual de la unidad de interruptor de cable y la unidad de transformador. También puede optar por instalar un mecanismo de funcionamiento eléctrico. Los interruptores de cable, los disyuntores de vacío y los interruptores de puesta a tierra se operan mediante mecanismos ubicados detrás del panel frontal. Todos los interruptores y disyuntores pueden operarse mediante una manija de operación (configuración estándar) o pueden equiparse con un mecanismo de operación de motor (accesorios). Sin embargo, el interruptor de puesta a tierra sólo se puede operar manualmente y se configura un mecanismo con la capacidad de cerrar la corriente de falla. El mecanismo de funcionamiento eléctrico se puede realizar fácilmente por etapas.

5. Conexión de cables Se instalan casquillos estándar de acuerdo con DIN47636. Todos los pasamuros tienen la misma altura desde el suelo y están protegidos por una placa de cubierta para la sala de cables. Algunas placas de cubierta se pueden interbloquear con el interruptor de puesta a tierra y también se pueden utilizar placas de cubierta especiales para salas de cables dobles para líneas entrantes de cables dobles.

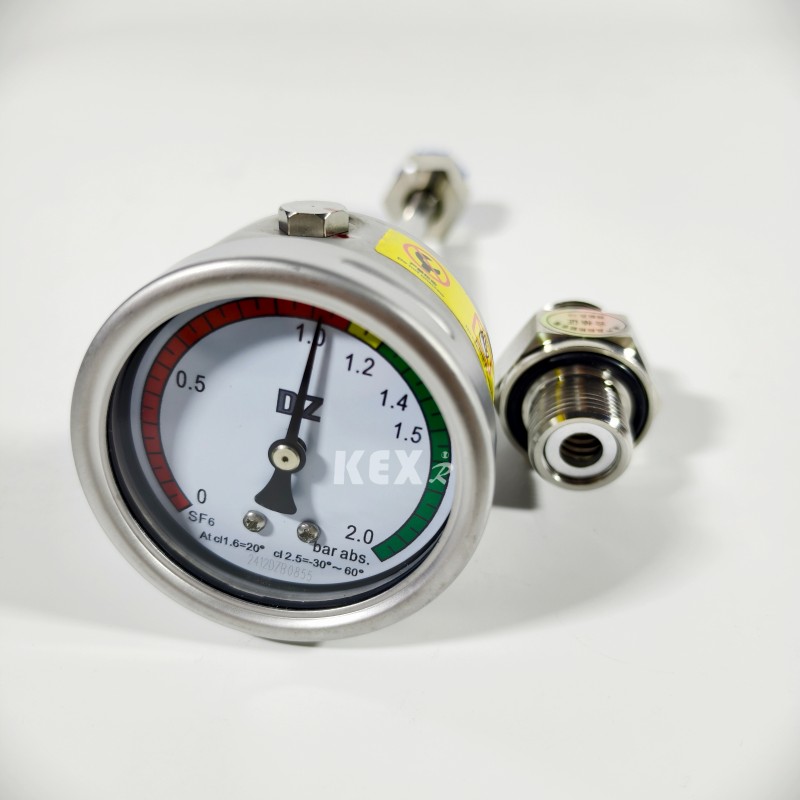

6. Indicador de presión Generalmente equipado con un indicador de presión, que está formado por un manómetro. Además, se pueden proporcionar contactos eléctricos para indicar la reducción de presión.

7. Cerradura con llave Se pueden instalar cerraduras con llave para disyuntores, interruptores de carga e interruptores de conexión a tierra. Puede equiparse con un semi-refugio de enclavamiento de cerradura, que es adecuado para disyuntores, interruptores de carga e interruptores de puesta a tierra.

8. Interruptor de arco Todas las unidades de la red en anillo pueden equiparse con pararrayos de arco. Cuando se produce un arco en el interior, los supresores de arco se cerrarán automáticamente en el casquillo entrante, incluidos los módulos D, DE y V, y todos los módulos de cable pueden equiparse con un supresor de arco. Deben ordenar con la unidad y no pueden cambiarla. La acción del extintor de arco se puede indicar mediante este método, y los contactos eléctricos en el gabinete SF6 se conectan al terminal detrás del panel frontal.

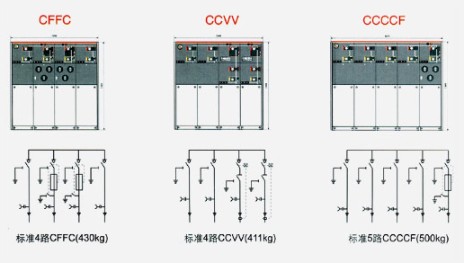

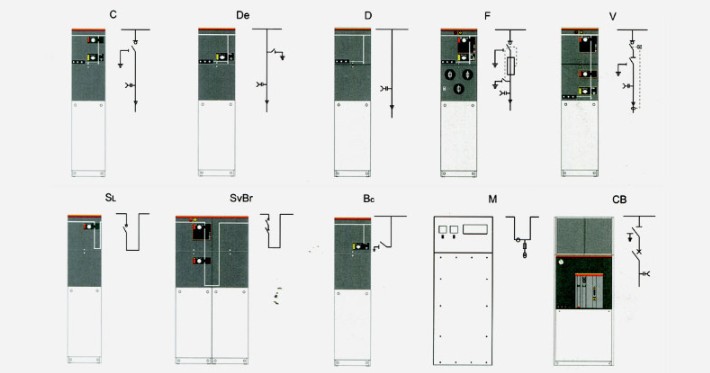

● Ejemplo de esquema

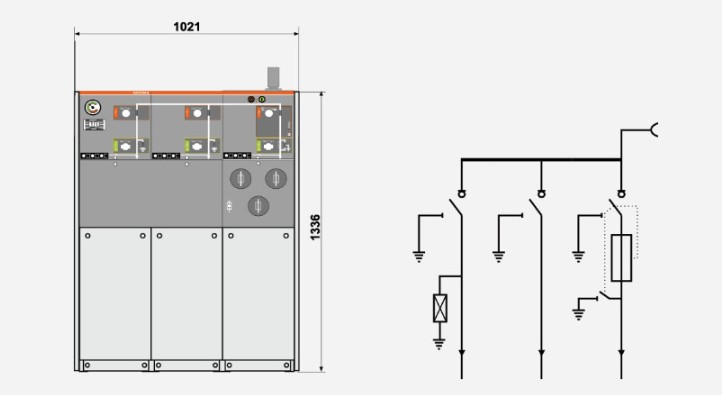

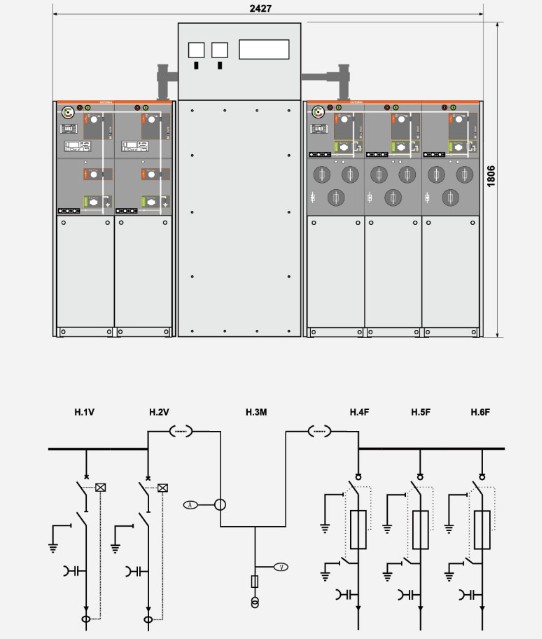

◆ Esquema 1 SA+CCF+

 Instale un pararrayos en el autobús y déjelo para su expansión.

 Nota: El número de unidades de interruptor no será inferior a 3.

◆ Esquema 2 CCF+

Instale un pararrayos en la línea entrante y reserve la expansión.

◆ Esquema 3  W+M+FFF

Cálculo del lado HV

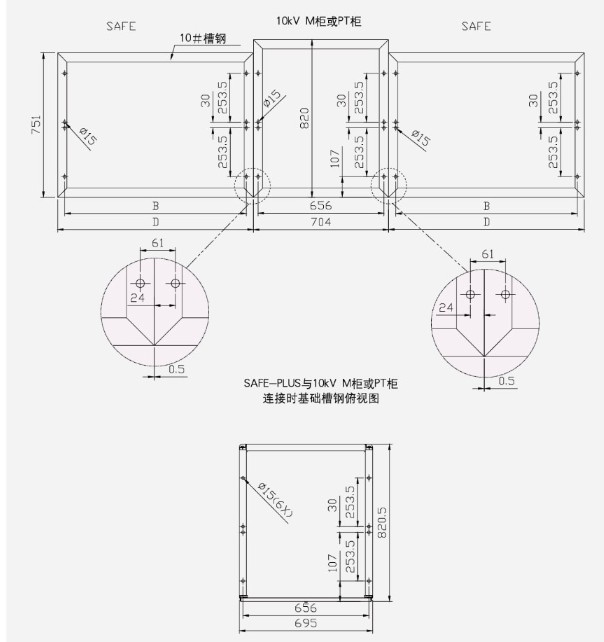

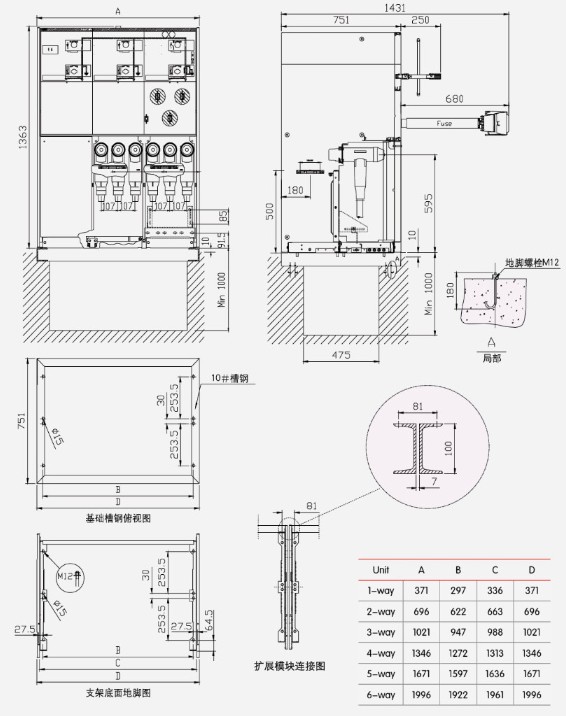

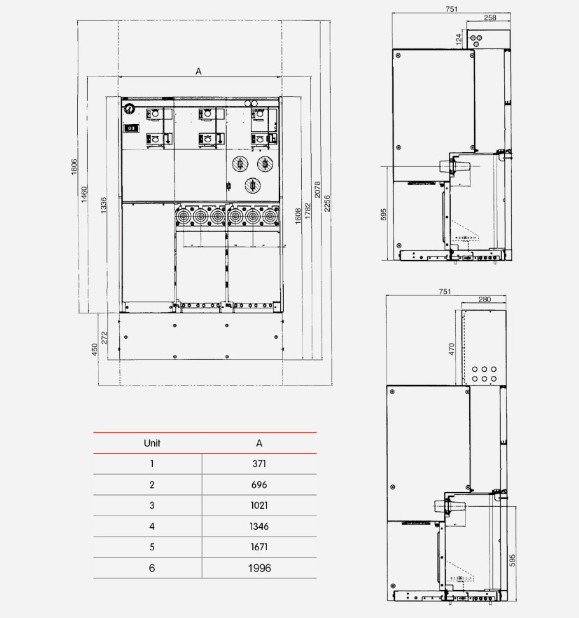

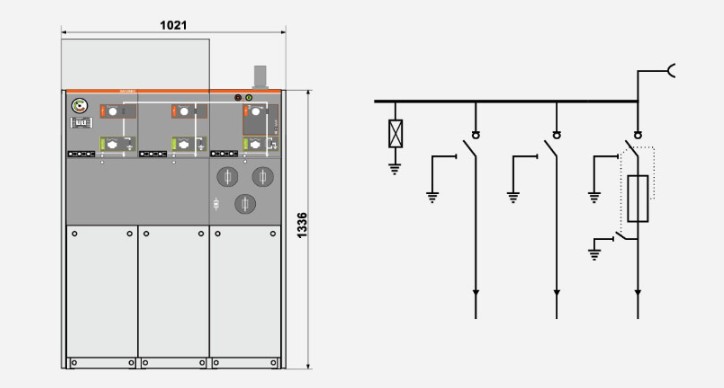

● Tablas de estructura y dimensiones del gabinete GIS de tipo combinado KXRM6-12
