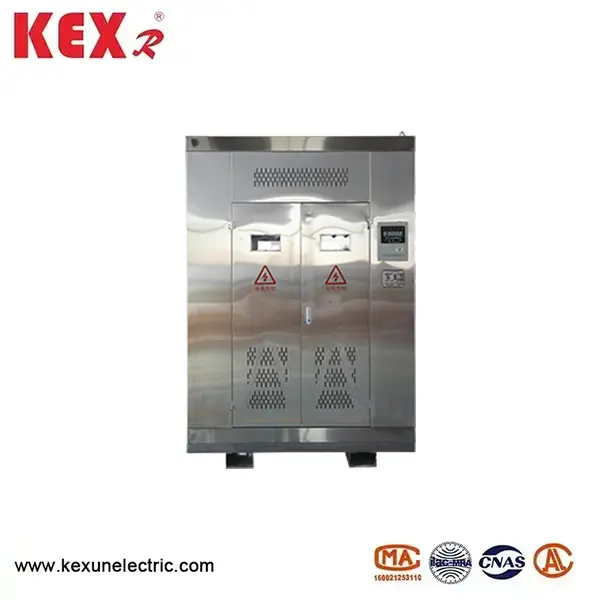

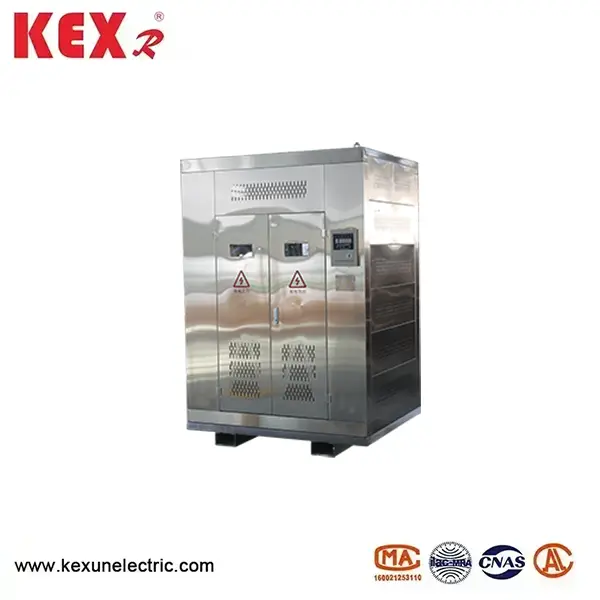

Transformador minero de tipo seco

● Usar condiciones de transformador minero de tipo seco KSG

▶ Altitud: no superior a los 1500 m, las circunstancias especiales se explicarán por separado;

▶ Temperatura ambiental: temperatura máxima+40 "C, temperatura promedio mensual máxima+25 *c, temperatura mínima -20 *c

▶ La humedad relativa del aire no excede el 95% (a+25 ° C);

▶ En un entorno de gas o vapor que no daña el aislamiento;

▶ Instalado en minas subterráneas donde hay polvo de carbón y gas, pero no hay peligro de explosión;

▶ La forma de onda del voltaje de la fuente de alimentación es aproximadamente una onda sinusoidal;

● El transformador minero de tipo seco KSG cumple con los estándares a continuación

GB/T12173-2008 CONSCRIPCIÓN ELECTRICAL GENERAL para la minería

GB1094.11-2007 Transformadores de potencia de tipo seco

GB/T10228-2015 Parámetros técnicos y requisitos para transformadores de potencia de tipo seco

GB/T3955-2006 Minería de transformadores de potencia general

GB4208-2008 Nivel de protección de la concha

GB/T17211-1998 Guía de carga para transformadores de potencia de tipo seco

GB3836.1-2010 Equipo eléctrico para entornos de gas explosivo Parte 1: Requisitos generales

GB3836.2-2010 Equipo eléctrico para la atmósfera de gas explosivo Parte 2: Tipo a prueba de explosión "D Diseño, fabricación e inspección de estándares relevantes como GB1094.1-2013 Transformadores de potencia Parte 1 Disposiciones generales.

● Características del transformador minero de tipo seco KSG

Los transformadores generales de tipo seco de la minería KSG tienen una fuerte capacidad a prueba de humedad, un buen rendimiento de retardantes de llama y materiales de aislamiento con características automáticas de extinción, no producen gases nocivos al encontrar una fuente de incendios, no contaminan el medio ambiente y son fáciles de mantener.

La bobina de alto voltaje del transformador minero de tipo seco está hecha de devanado de alambre de alta calidad, y el devanado está fundido con resina epoxi de alta calidad al vacío. La bobina de bajo voltaje está hecha de devanado de foil y devanado de capa de aislamiento preimpregnado de resina. El núcleo de hierro adopta láminas de acero de silicio orientado a grano de alta calidad de alta calidad de alta calidad con una expansión de histéresis pequeña del mismo lote. Adopte el recubrimiento adhesivo epoxi para sellar y prevenir la corrosión. Capacidad de sobrecarga del transformador de tipo seco minero: en condiciones de enfriamiento natural (una), la capacidad de sobrecarga puede cumplir con los requisitos en la siguiente tabla (temperatura ambiente de 20 ° C):

El sistema de control de temperatura para el transformador minero de tipo seco KSG consiste en un controlador de temperatura y un elemento de medición de temperatura instalado en la parte superior del devanado de bajo voltaje, que es el punto más caluroso del producto. 1T realiza el control de temperatura del transformador y muestra la temperatura del punto caliente de los devanados A, B y C durante el funcionamiento del transformador. Si la temperatura del devanado del transformador es demasiado alta debido al funcionamiento o falla de sobrecarga, el controlador de temperatura emitirá una alarma y un viaje, y el sistema de control de temperatura tendrá contactos pasivos para alarma y viaje. Al usar el enfriamiento del aire forzado, el controlador de temperatura determina la entrada o conmutación del ventilador de certificación del sistema de entorno de enfriamiento en función de la temperatura de devanado. Una interfaz de comunicación RS485 también se puede instalar opcionalmente para la administración remota. La carcasa del producto tiene un nivel de protección de P21 o más

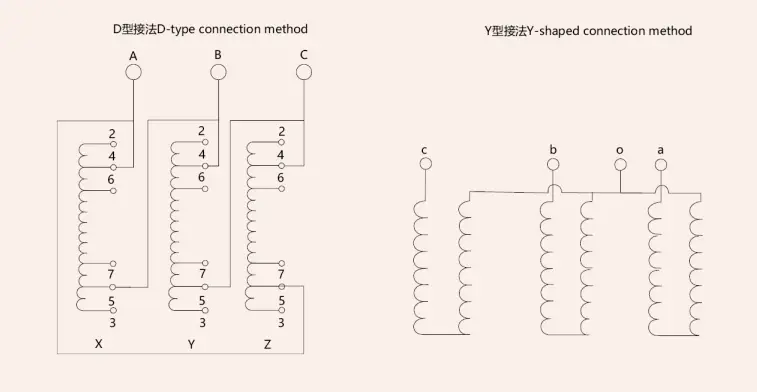

● Diagrama esquemático y dimensiones de instalación del transformador minero de tipo seco KSG

◆ Parámetros técnicos del transformador minero de tipo seco KSG
