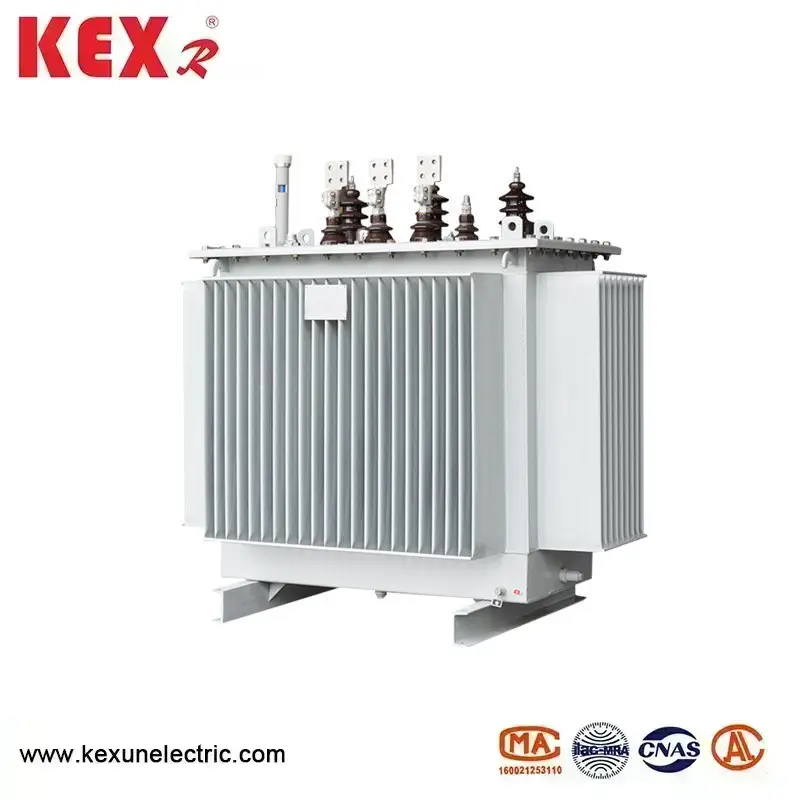

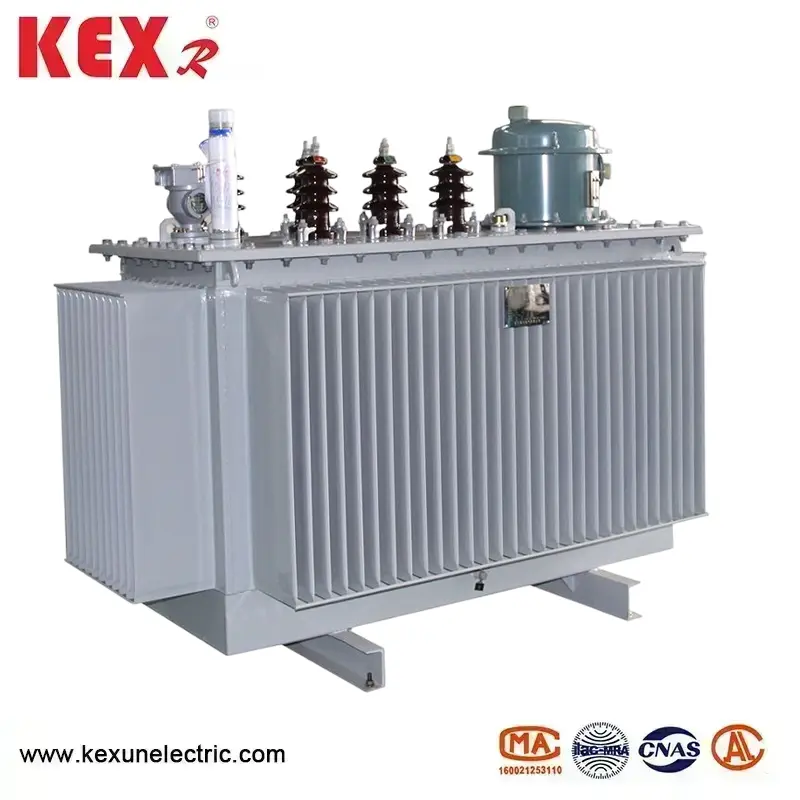

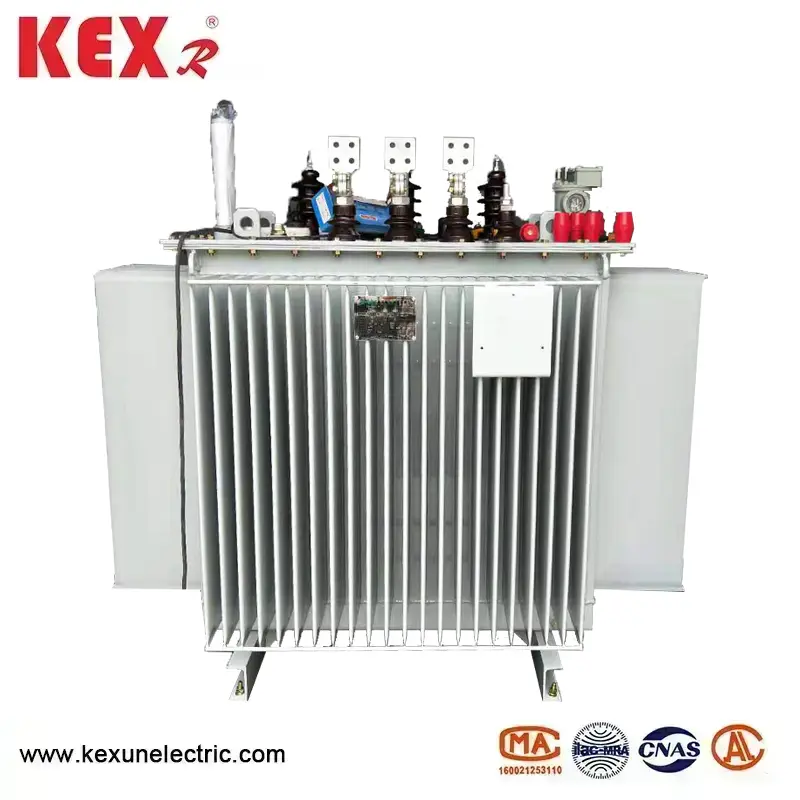

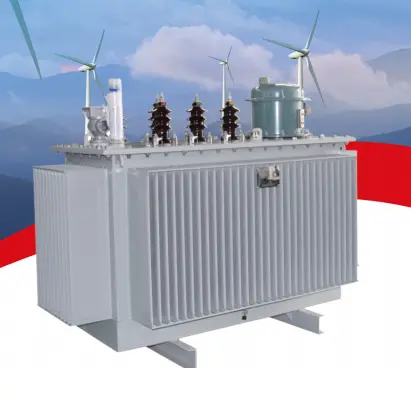

Transformador de regulación de alto voltaje

● Características principales del transformador de regulación de alto voltaje

▶ El dispositivo general tiene una gran capacidad, baja pérdida, tamaño pequeño y es fácil de instalar y mantener;

▶ Ajuste automáticamente el engranaje de la trifásica en el cambiador de tapas de carga mediante el seguimiento de los cambios de voltaje, con una operación confiable y una alta precisión de ajuste de voltaje

▶ La referencia de voltaje, el retraso de acción, el rango permitido y el límite de frecuencia se pueden ajustar según sea necesario, y la configuración de los parámetros es flexible y conveniente;

▶ Mostrar el número de acciones de engranaje y el engranaje actual del Cambiador de la tabla de carga SVR, con indicaciones para el engranaje más alto y más bajo

▶ Equipado con protección de límite superior e inferior de engranajes, función de límite de tiempo de acción, mejorando efectivamente la confiabilidad del producto

▶ El controlador tiene sobre voltaje y bajo funciones de protección de voltaje. Cuando la línea está en un estado de voltaje o bajo voltaje. El controlador se bloquea automáticamente; Asegurar un funcionamiento seguro de los cambiadores de tapas de carga

▶ El controlador adopta chips de control de grado industrial, que tienen alta confiabilidad, fuerte capacidad anti-interferencia y pueden adaptarse a entornos duros al aire libre;

▶ Las características principales del transformador regulador de alto voltaje equipadas con interfaz de comunicación RS485, los parámetros del controlador se pueden ver y modificar dentro de los 30 metros del punto de instalación a través del módulo de comunicación inalámbrica.

▶ También se puede agregar control remoto de nube o tarjeta SM.

● Uso de condiciones de transformador de regulación de alto voltaje

▶ Altitud: ≤ 2000m

▶ Temperatura ambiental: -25 ° C ~+45 ° C

▶ Humedad relativa: menos del 90%

▶ Capacidad de prevención de la contaminación: nivel lll

▶ Inclinación de instalación: <2%

 No hay contaminación ni medio corrosivo alrededor del dispositivo que afecte seriamente su rendimiento de aislamiento, y no hay peligro de incendio o explosión en el lugar de trabajo, y no hay vibraciones severas. Atención: cuando el entorno de trabajo excede las condiciones anteriores, los usuarios deben proporcionar instrucciones especiales al realizar órdenes.

● El transformador de regulación de alto voltaje cumple con los estándares

◆ Normas de diseño de producción

▶ JB8749-1998 Requisitos técnicos generales para reguladores de voltaje

▶ GB1094-2013 Transformadores de potencia

▶ GB/T6451-2008 Parámetros técnicos y requisitos para transformadores de potencia inmersos de OI trifásico

▶ Directrices para la selección de transformadores de potencia (GB/T17468-1998) GB10230-2007 Cambiador de tapas de carga

▶ Directrices para la aplicación de los cambiadores de tapas de carga (GB/T1058-1989) o DL/T572-2010 0 Perente ▶ Regulaciones para transformadores de potencia

◆ Normas básicas para su uso

El voltaje del punto de instalación del regulador de voltaje automático de la línea SVR cumple con los requisitos del estándar Nacional GB/T12325-2008 para la desviación del voltaje de la fuente de alimentación: la suma de los valores absolutos de las desviaciones positivas y negativas del voltaje de la fuente de alimentación de 35kV y superior no excederá el 10% del voltaje calificado; La desviación permitida del voltaje de la fuente de alimentación trifásica de 20kV y debajo es + 7% del voltaje nominal; La desviación permitida del voltaje de la fuente de alimentación monofásica de 220 V es de+7% y -10% del voltaje nominal.

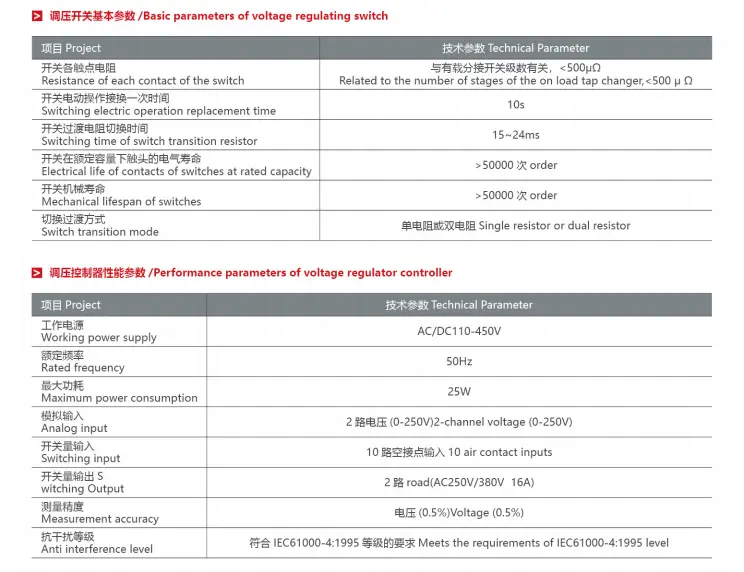

◆ Parámetros técnicos de transformador de regulación de alto voltaje tipo SVR

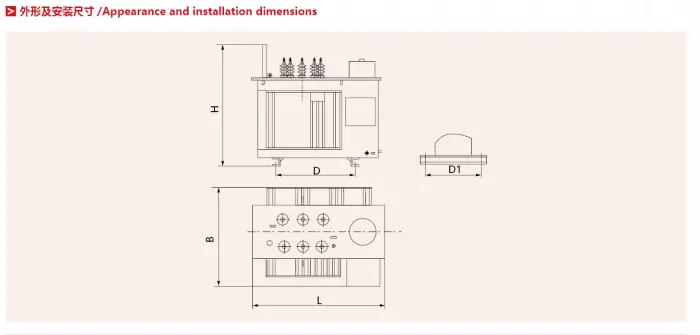

● Instrucciones de instalación del transformador de alto voltaje de tipo SVR

1. La instalación del producto es responsabilidad del usuario y el proveedor puede enviar personal de servicio postventa al sitio para obtener orientación.

2. Después de que el equipo está en su lugar, se debe usar un cable de conexión a tierra para la conexión a tierra de múltiples puntos. La resistencia a la conexión a tierra no debe exceder los 4 ohmios, y la profundidad del cuerpo de conexión a tierra enterrado bajo tierra debe cumplir con los requisitos de conexión a tierra de las regulaciones de energía.

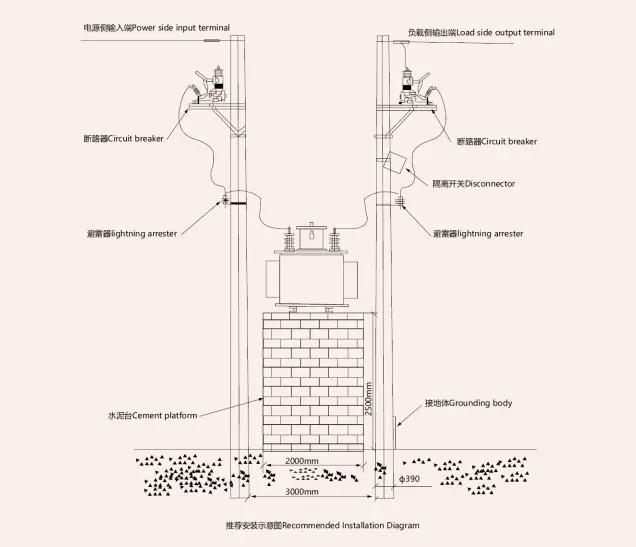

El diagrama de referencia de instalación es el siguiente:
