Transformador de tipo seco aislado de resina

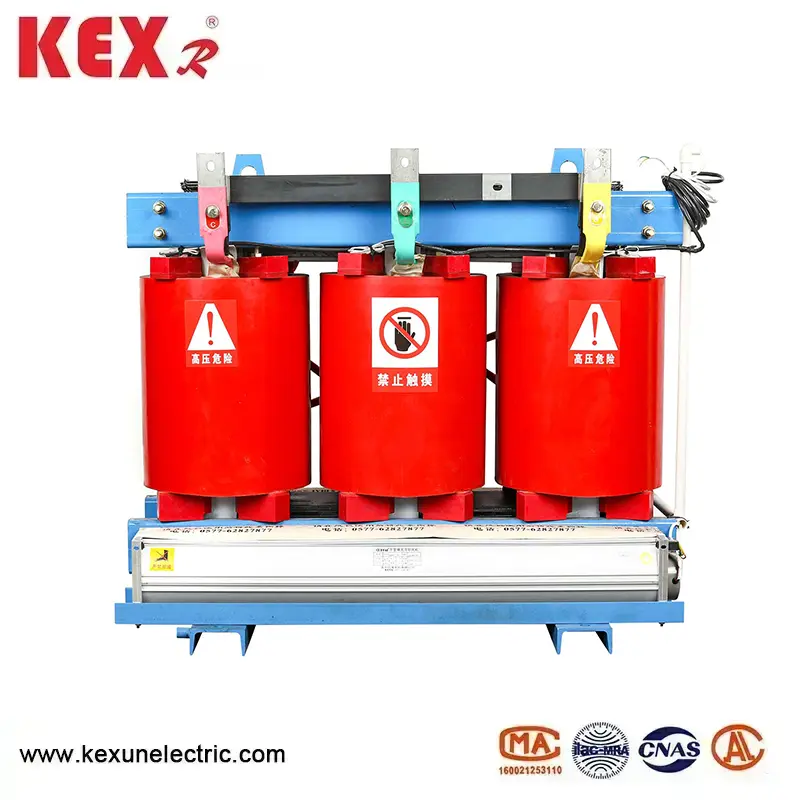

● Componentes del transformador de tipo seco aislado de resina SCB10

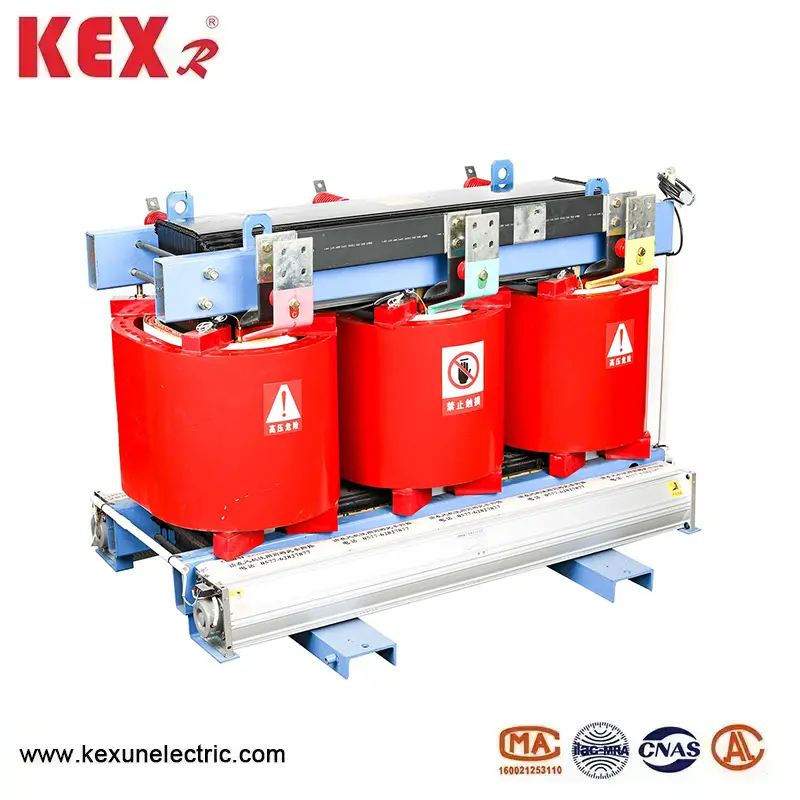

◆ Núcleo de transformador de tipo seco aislante de resina

El núcleo de hierro está hecho de láminas importadas de acero de silicio de alta calidad. La columna del núcleo está atada con cinta adhesiva no tejida de grado F, y la superficie del núcleo de hierro está encapsulada con resina epoxi para reducir la pérdida de carga sin carga, la corriente sin carga y el ruido del núcleo de hierro, las abrazaderas y los sujetadores han sufrido un tratamiento de superficie especial para mejorar aún más la calidad de apariencia del producto.

◆ Bobinado de bajo voltaje

El devanado de bajo voltaje del transformador de tipo seco aislado de resina adopta una estructura de aluminio, que resuelve el problema del ángulo de la hélice axial cuando se usa el devanado de alambre, lo que hace que los giros sean más equilibrados. Al mismo tiempo, la bobina adopta un conducto de aire de enfriamiento axial, que mejora la capacidad de disipación de calor. El prepregio de resina epoxi TDMD se usa entre las capas de devanado, y el todo se cura y se forma.

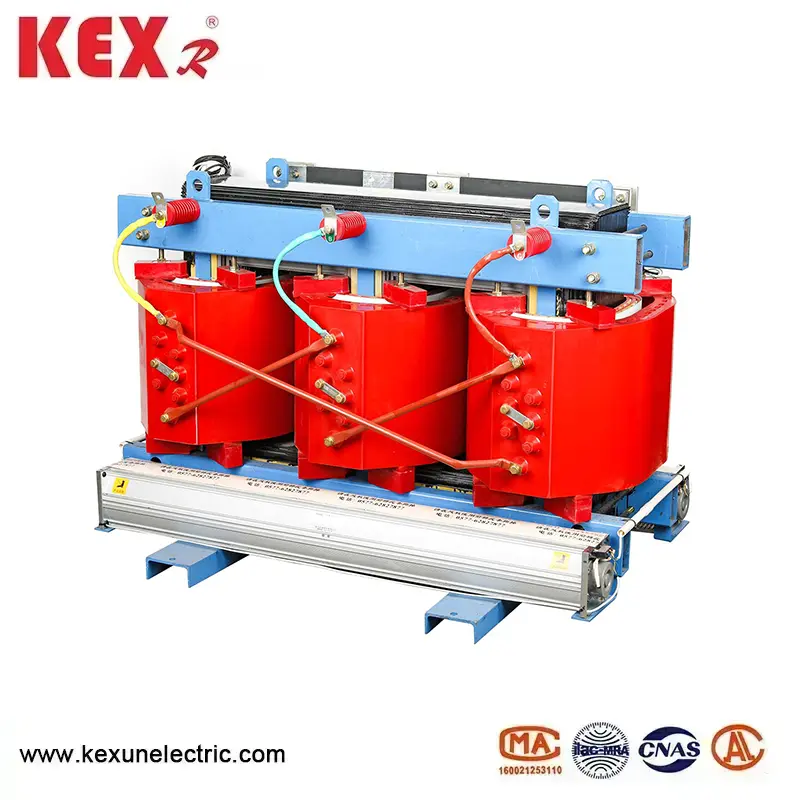

◆ Bobno de alto voltaje El transformador de tipo seco aislado de resina de la serie SCB10

El devanado de alto voltaje es de vacío con resina epoxi con rellenos, reduciendo en gran medida la descarga local y mejorando la resistencia eléctrica de la bobina. Las paredes internas y externas del devanado se archivan con placas de malla de fibra de vidrio, mejorando la resistencia mecánica de la bobina y mejorando la capacidad del producto para resistir los cortocircuitos repentinos, el coll nunca se agrieta.

◆ Proceso de fabricación

La bobina del transformador de tipo seco aislado de resina de tipo SCB10 se enrolla en una máquina de devanado de alta precisión, y el devanado de bajo voltaje adopta una estructura de devanado de aluminio. Cuando la capacidad del transformador es grande, hay un conducto de ventilación. Una vez que se completa el devanado, se lleva a cabo el secado al vacío, y todo el proceso de vertido y curado se opera por completo de acuerdo con los requisitos del proceso, todos los procesos deben ser monitoreados y ajustados estrictamente de acuerdo con la situación. El proceso de fabricación de precisión de vertido asegura que la bobina no tenga burbujas ni vacíos, lo que resulta en una operación de alta calidad del transformador.

◆ Sistema de control de temperatura y sistema de enfriamiento de aire

Se adopta el ventilador de enfriamiento de soplado de flujo cruzado, que tiene las características del bajo ruido, la alta presión del aire y la hermosa apariencia, lo que mejora la capacidad de sobrecarga del transformador de tipo seco aislado de resina SCB10. El control de temperatura adopta un controlador de temperatura inteligente, lo que mejora la seguridad y la confiabilidad de la operación del transformador.

◆ Proteja la barra colectiva de carcasa y salida

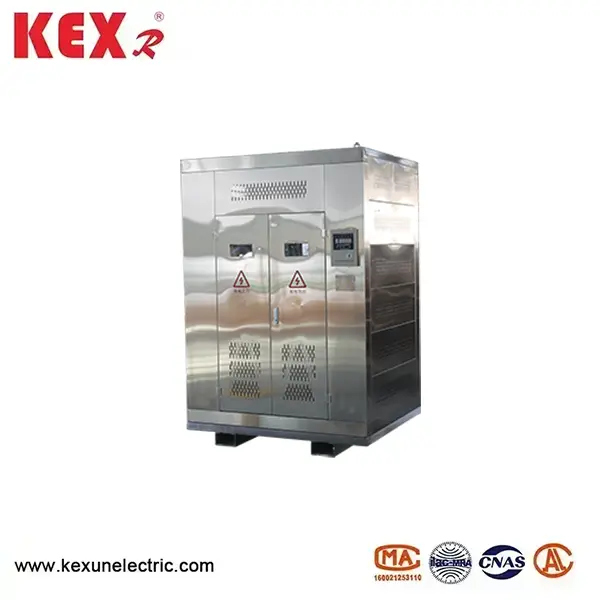

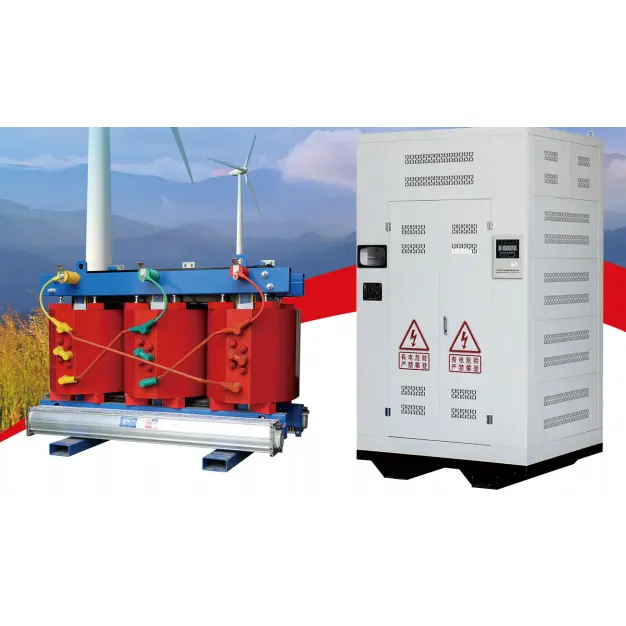

La carcasa protectora proporciona una protección de seguridad adicional para el transformador, con niveles de protección de IP20, LP23, etc., el material de la carcasa incluye placa de acero enrollada en frío, placa de acero inoxidable, etc., para que los usuarios elijan, las líneas salientes de bajo voltaje usan barras de bus estándar, tanto las líneas de salida laterales como las superiores, y los métodos de salida especiales también se pueden diseñar para los usuarios.

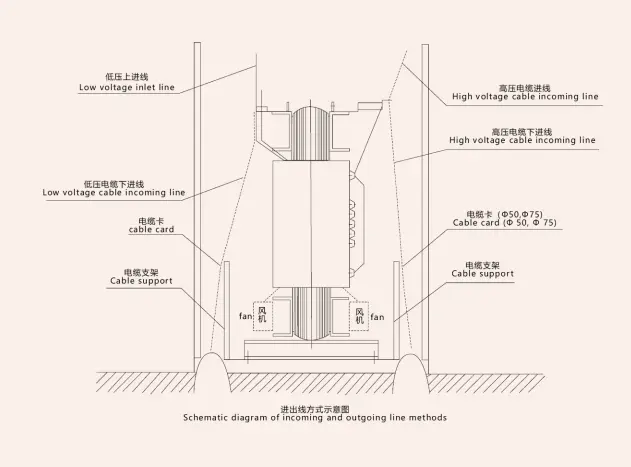

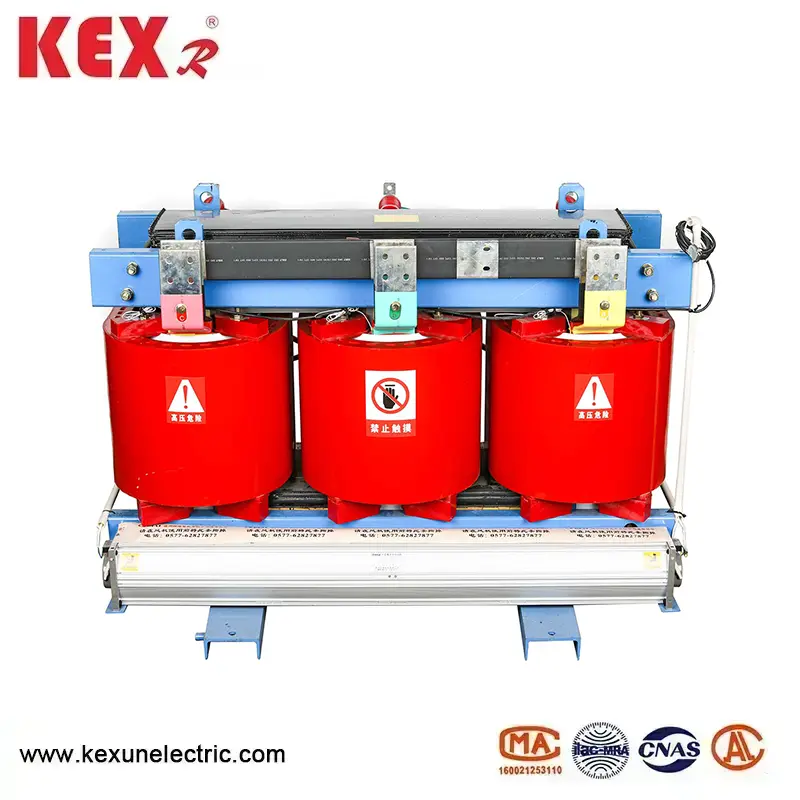

◆ Método de línea saliente del transformador

Las líneas salientes convencionales, las barras colectivas cerradas estándar y las líneas salientes laterales estándar se pueden fabricar de acuerdo con diferentes formularios de interfaz, y también se pueden diseñar métodos salientes especiales de acuerdo con los requisitos del usuario.

◆ Normas y parámetros relacionados

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Calificación de alto voltaje: 10 (11,10.5,6.6,6.3,6) kV

Voltaje bajo nominal: 0.4kV

Grupo de conexión: Dyn11 o Yyno

Rango de grifos de alto voltaje: + 5 o + 2x2.5%

Nivel de aislamiento: LL75AC35/Li0Ac5

Frecuencia: 50Hz

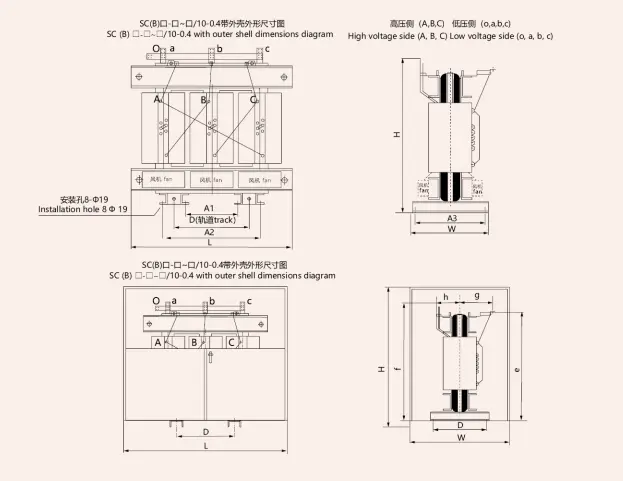

◆ Dimensión de apariencia e instalación del transformador de tipo seco aislado de resina SCB10

◆ Parámetros técnicos del transformador de tipo seco aislado de resina de 10kV SCB10
