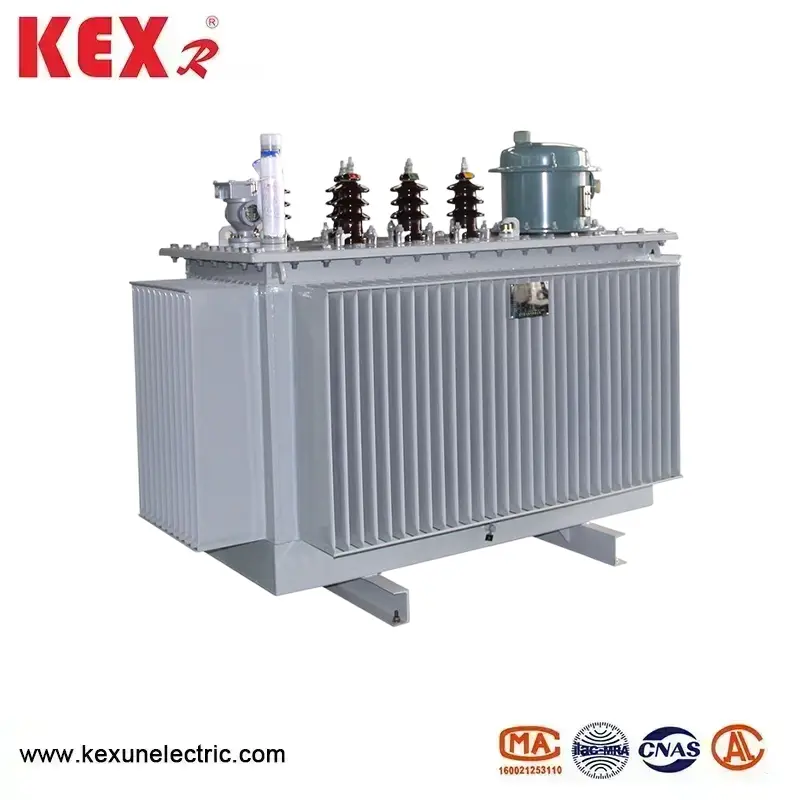

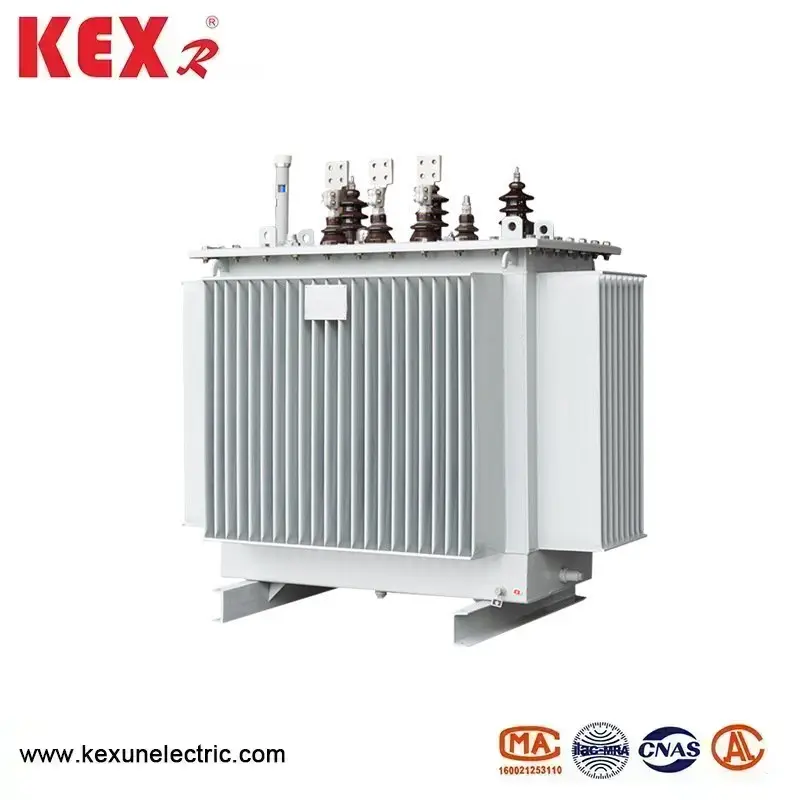

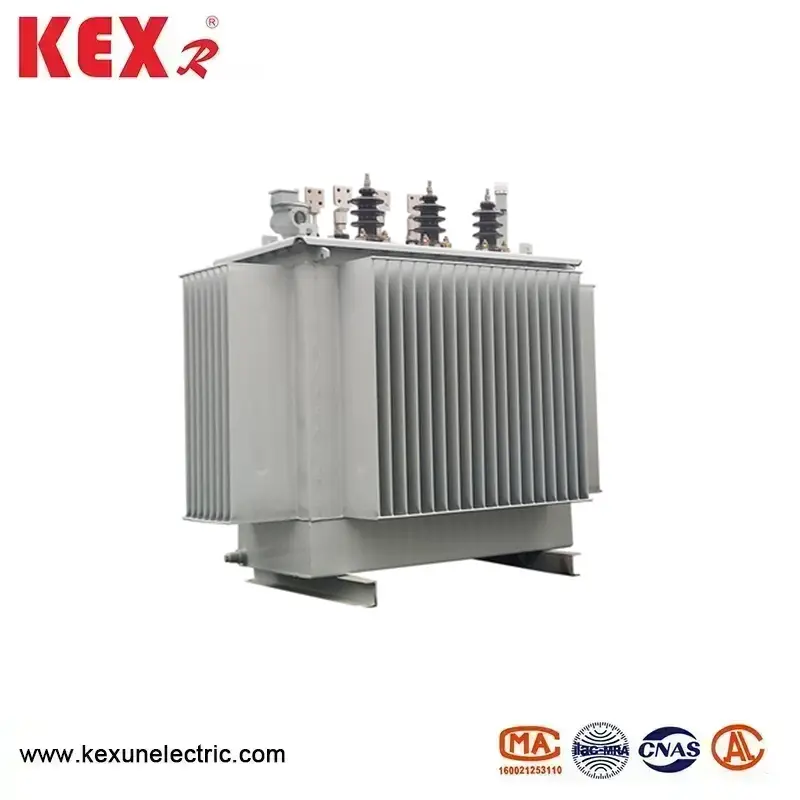

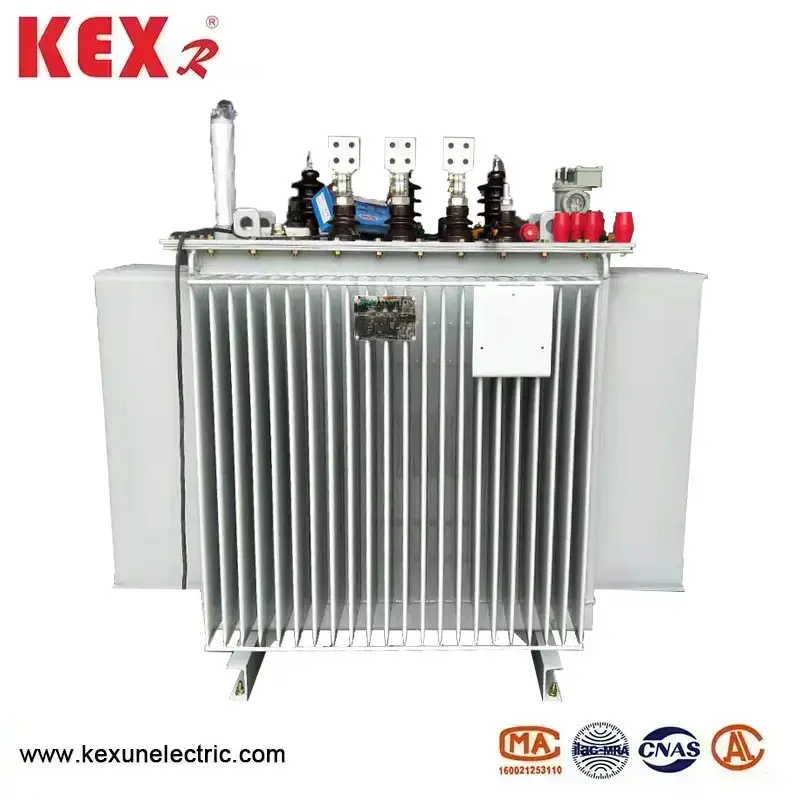

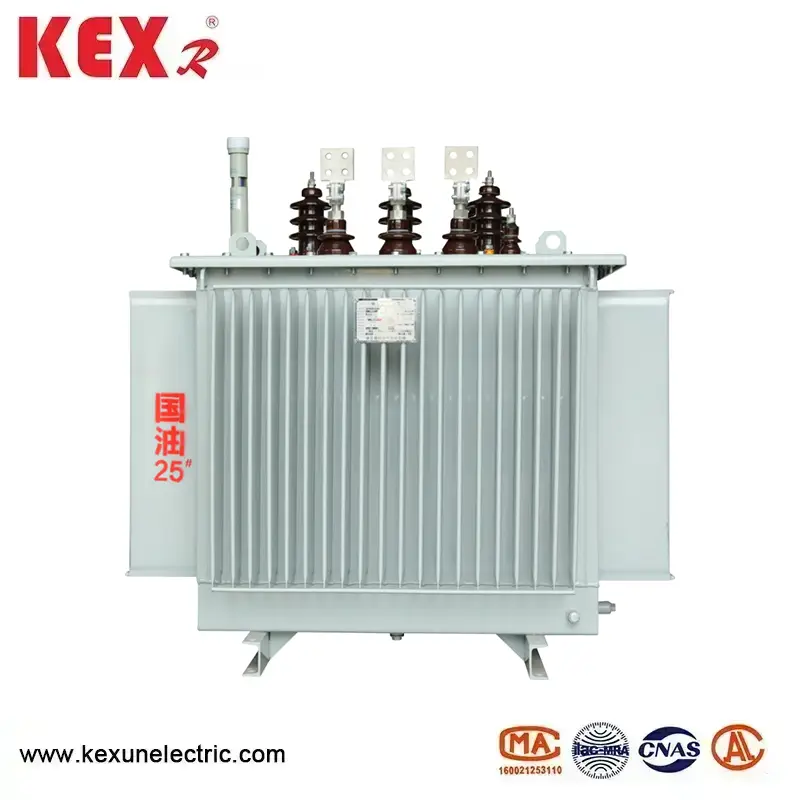

Transformador sumergido en aceite

●Condiciones de uso del transformador sumergido en aceite

▶Altitud no superior a 1000 m;

▶Temperatura ambiente:

▶Temperatura máxima+40 'C;

▶La temperatura media del mes más caluroso es de + 30 "Co Temperatura media máxima anual+20° ▶ La temperatura exterior mínima es de -25C

● El transformador sumergido en aceite cumple con los estándares

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Selección de materiales de alta calidad

▶Nuestro transformador sumergido en aceite elige alambre de cobre de árbol de oxígeno con menor resistividad y se somete a una serie de tratamientos superficiales adicionales para hacerlo más suave, sin rebabas ni esquinas afiladas, lo que resulta en una menor pérdida de carga y un rendimiento eléctrico más confiable del transformador. Seleccione láminas de acero al silicio de alta calidad y, con la mejora del nivel de rendimiento, use láminas de acero al silicio con menor pérdida unitaria para reducir la pérdida sin carga de los transformadores.

▶Seleccione componentes aislantes de madera laminada de alta calidad que nunca se agrieten, incluso bajo la acción de una corriente de cortocircuito.

permanecerá intacto.

▶Elija aceite de transformador que haya sido filtrado profundamente, con niveles más bajos de agua, gas e impurezas, lo que hace que el funcionamiento del transformador sea más confiable.

▶Seleccione materiales de sellado de caucho de alta calidad para prevenir eficazmente el envejecimiento y eliminar fugas.* Todas las materias primas se someten a inspecciones de calidad y todos los fabricantes de materias primas se someten a una revisión estricta de acuerdo con la norma nacional IS09000.

◆ Rentable

Los transformadores sumergidos en aceite de la serie s9 han reducido las pérdidas sin carga, las pérdidas con carga y las corrientes sin carga en un 10%, 24% y 46% respectivamente en comparación con la serie S7, lo que resulta en una reducción del 19% en los costos operativos. Sobre la base de la serie s9, los productos de la serie S11 han reducido la pérdida promedio sin carga en un 30%; La corriente sin carga disminuye entre un 70 y un 85 % en comparación con el S9; El aumento de temperatura promedio se reduce en 10 K y la vida útil del producto se duplica con creces. Incluso en condiciones de sobrecarga del 20 %, aún puede funcionar durante mucho tiempo; La reducción de ruido promedio durante el funcionamiento del producto es de 2 a 4 decibeles.

◆ Completamente sellado

La "M" en S11 (M) R representa que el tanque de aceite adopta una estructura completamente sellada. En comparación con los transformadores sumergidos en aceite ordinarios, los transformadores de distribución completamente sellados eliminan los tanques de almacenamiento de aceite y reemplazan las tuberías de aceite con aletas corrugadas como componentes de enfriamiento y disipación de calor. El tanque de aceite corrugado está hecho de placas delgadas laminadas en frío de alta calidad en una línea de producción dedicada y las aletas corrugadas pueden expandirse y contraerse con el volumen de aceite del transformador, aislando así el transformador de la atmósfera, previniendo y desacelerando la degradación del aceite y la humedad del aislamiento, mejorando la confiabilidad operativa y el funcionamiento normal sin mantenimiento.

La superficie del tanque de aceite corrugado se trata con desengrasado, eliminación de óxido y fosfatado antes de recubrirla con una pintura de tres pruebas, que es adecuada para su uso en entornos metalúrgicos, petroquímicos, mineros y otros.

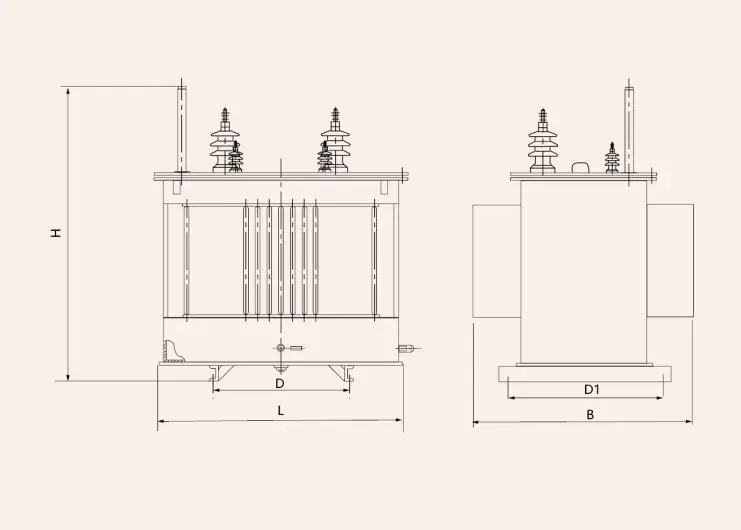

◆ Apariencia y dimensiones de instalación del transformador sumergido en aceite

◆Parámetros técnicos del transformador de distribución sumergido en aceite de la serie D11 de 10kV
