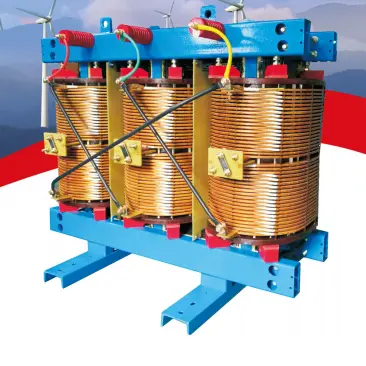

Transformador de tipo seco amigable con el medio ambiente

◆ Núcleo de SGB10 Tipo Transformador de tipo seco amigable con el medio ambiente

El núcleo de hierro está hecho de láminas de acero de silicio de conductividad magnética de alta calidad de alta calidad importada orientada a la alta calidad. La estructura articular totalmente inclinada 45 ° adopta un dispositivo de fijación elástico entre el devanado y el núcleo de hierro, que permite que el transformador tenga baja pérdida de carga y ruido sin carga y la superficie del núcleo de hierro se trata con tecnología especial, que no solo reduce el ruido del transformador, sino que también evita que el núcleo de hierro se oxide durante la operación de hierro. en general. El devanado se fija mediante almohadillas elásticas, y la estructura de amortiguación puede reducir el nivel de vibración y el ruido del devanado.

◆ Bobinas de alto y bajo voltaje

Las bobinas de alto y bajo voltaje están hechas de material de aislamiento Nomex y se impregnan repetidamente con pintura impregnante libre de solventes usando equipos de presurización de vacío VPL, y luego se hornean y curan a altas temperaturas varias veces. La bobina de alto voltaje adopta una estructura continua con alta resistencia mecánica y buenas condiciones de disipación de calor, evitando las desventajas del alto voltaje entre capas, la mala capacidad de disipación de calor, la fácil descomposición térmica y la baja resistencia mecánica de las bobinas cilíndricas de la capa múltiple, mejorando así la confiabilidad de la operación del producto; La bobina de bajo voltaje adopta una lámina o una estructura espiral de alta corriente de la vía aérea longitudinal. La bobina impregnada tiene una excelente resistencia a la humedad y puede resistir los impactos de manera más efectiva, no tiene grietas ni descarga parcial, y es fácil de secar, descomponer y reciclar después de su vida útil, protegiendo el medio ambiente.

◆ Shell

Si es necesario, Kexun Electric puede proporcionar a los conchas niveles de protección de IP20 o IP23. El significado del nivel de protección del recinto LP20 es que los objetos extraños sólidos con un diámetro de 12 mm no están permitidos.

◆ Protección contra el sobrecalentamiento

Para tomar medidas de protección contra el sobrecalentamiento de la bobina, el transformador de tipo seco de tipo SGB10 de tipo SGB10 de 315 kVA y superior están equipados con un dispositivo de protección de pantalla de temperatura. Este dispositivo utiliza elementos de detección de temperatura integrados en el devanado de bajo voltaje como fuente de señal para el instrumento de visualización digital. Cuando cambia la temperatura dentro del devanado de bajo voltaje, el instrumento de pantalla digital de detección de temperatura muestra un nuevo valor de temperatura y realiza funciones de control y alarma en función de este valor de temperatura para proteger el transformador.

◆ Capacidad de sobrecarga

El transformador de tipo seco de tipo SGB10 tipo entorno adopta una nueva estructura, nuevos materiales y nuevos procesos, con buenas condiciones de disipación de calor, vida térmica larga y una capacidad de sobrecarga extremadamente fuerte, puede funcionar de manera segura y confiable durante mucho tiempo bajo 120%de sobrecarga. En el antiguo entorno de 23, no hay necesidad de enfriamiento del ventilador y aún puede funcionar a plena carga durante mucho tiempo.

◆ Seguridad

El transformador de tipo seco de tipo SGB10 tipo medio ambiente es el transformador de tipo seco de mayor rendimiento de seguridad disponible hoy en día, todos los materiales de aislamiento no son combustibles, auto extingues, no tóxicos y contienen menos del 10% de sustancias inflamables en comparación con los productos fundidos epoxy. Transformadores de fundición epoxi. El nuevo producto SG (b) 10 demuestra un rendimiento superior en aplicaciones con altos requisitos de seguridad, condiciones húmedas y calientes, y una ventilación deficiente, como potencia, metro, barco, industrias químicas y metalúrgicas.

◆ Excelente resistencia a la humedad

El sistema de aislamiento de NOMEX "del transformador de tipo seco de tipo SGB10 tipo entorno es capaz de resistir la invasión de la humedad. Adopta los equipos avanzados de VPL y la tecnología de impregnación de vacío. El impregnado de la pintura de alta calidad se reconoce con un injustificado Varnich.

◆ Volumen más pequeño y peso más ligero

El transformador de tipo seco de tipo SGB10 tipo entorno utiliza DuPont Nomex@ Paper como material de aislamiento principal y lo utiliza como un sistema de aislamiento híbrido en el punto más caluroso del transformador, reduciendo su tamaño y peso en comparación con la resina epoxi fundida en los transformadores de la misma capacidad.

◆ Protección ambiental

El transformador de tipo seco de tipo SGB10 tipo ambiente se puede descomponer y reciclar después de su vida útil, superando el defecto de los transformadores de tipo seco de resina epoxi que no pueden descomponerse y contaminar el medio ambiente con la solidificación y la fusión de la resina y la fibra de vidrio en todo después de su vida útil.

◆ Cable de plomo

El terminal de salida de alto voltaje se fija en la parte superior del devanado, y el grifo se encuentra en el medio del devanado. En el caso de un corte de energía, el grifo se cambia a través de una pieza de conexión para ajustar el voltaje de salida. El terminal saliente de bajo voltaje es una tira conductora de tipo placa, que está conectada de manera confiable a la tira saliente a través de pernos.

◆ Normas relevantes

GB1094.11-2007 "Transformadores de tipo seco"

GB/T10228-1997 "Parámetros técnicos y

Requisitos para transformadores de potencia de tipo seco "

GB/T17211-1998 "Guía de carga para transformadores de potencia de tipo seco"

JB/T10088-2004 "Nivel de sonido de transformadores de potencia de 6-220kV"

GB4208-1993 "Grados de protección proporcionados por recintos (código LP)"

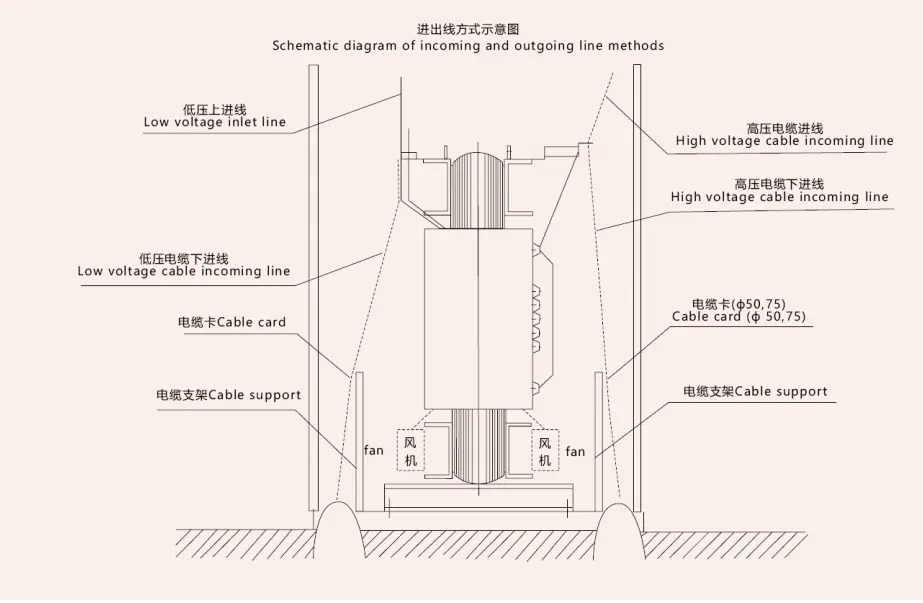

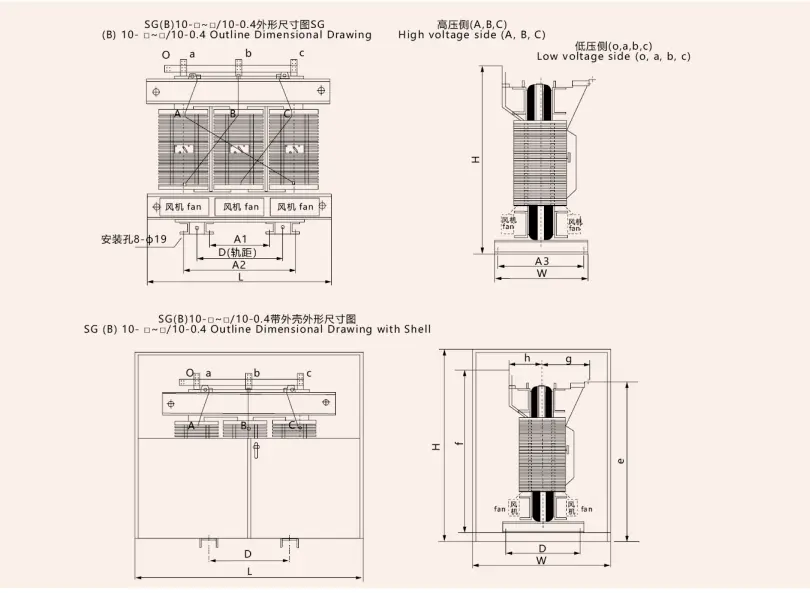

◆ Dimensiones de apariencia e instalación del transformador de tipo seco de tipo SGB10 tipo entorno

◆ Parámetros técnicos de 10kV SGB10 Tipo de transformador de tipo seco amigable para el entorno
