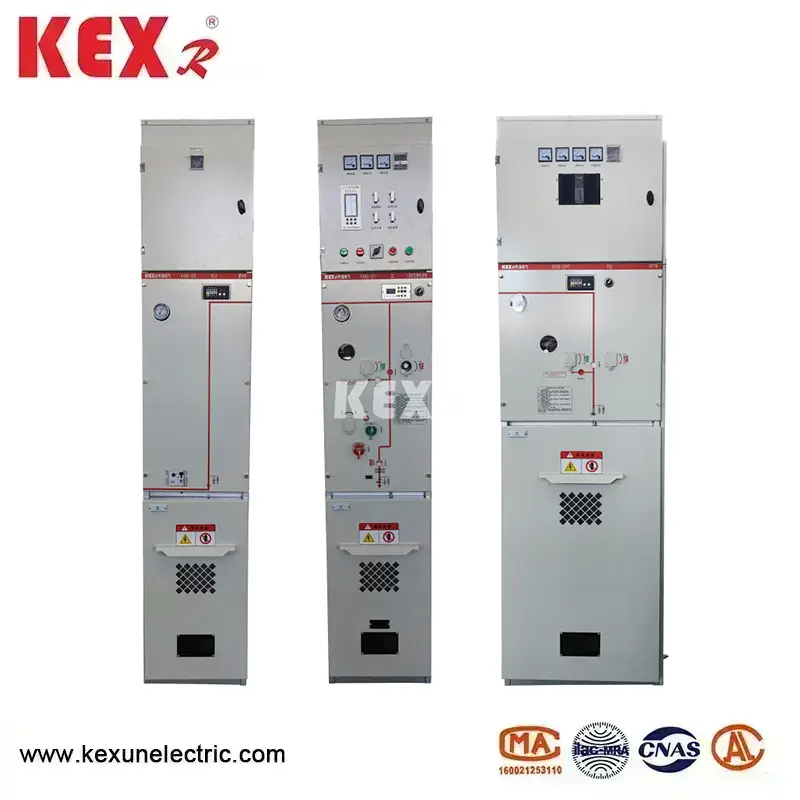

Gabinete de distribución con aislamiento de gas respetuoso con el medio ambiente
El gabinete de distribución con aislamiento de gas respetuoso con el medio ambiente producido por la fábrica china Kexun Electric Co., Ltd tiene las características de estructura simple, operación flexible, enclavamiento confiable e instalación conveniente, y es especialmente adecuado para la distribución de energía en áreas residenciales urbanas, pequeñas subestaciones secundarias, estaciones de conmutación, cajas de derivación de cables, subestaciones tipo caja, empresas industriales y mineras, centros comerciales, aeropuertos, metros, generación de energía eólica, hospitales, estadios, ferrocarriles, túneles y otros lugares.
Modelo: KXHB-12
Marca: KEXR
Modelo: KXHB-12
Marca: KEXR

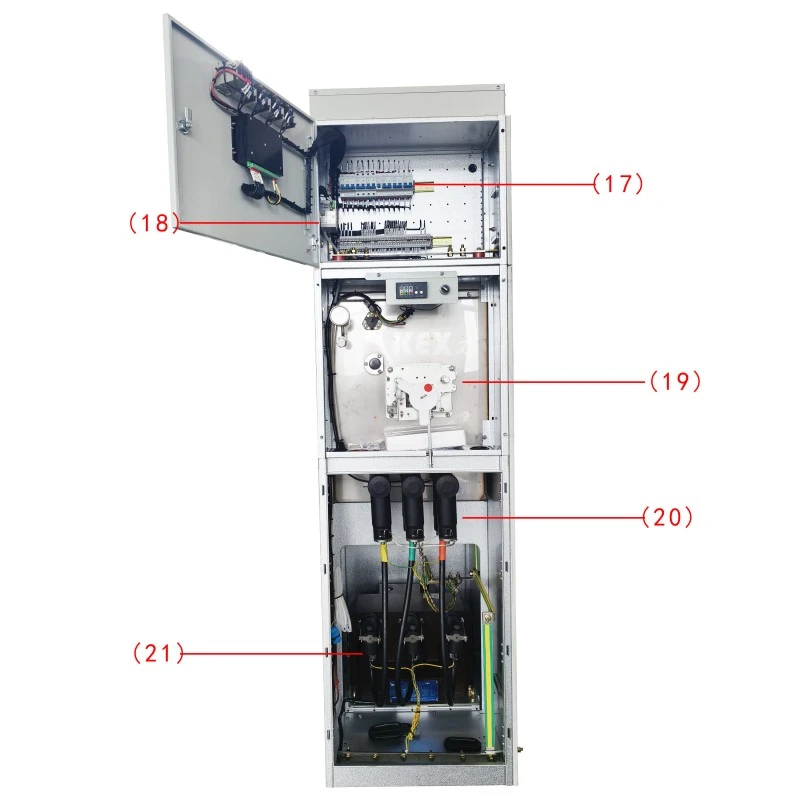

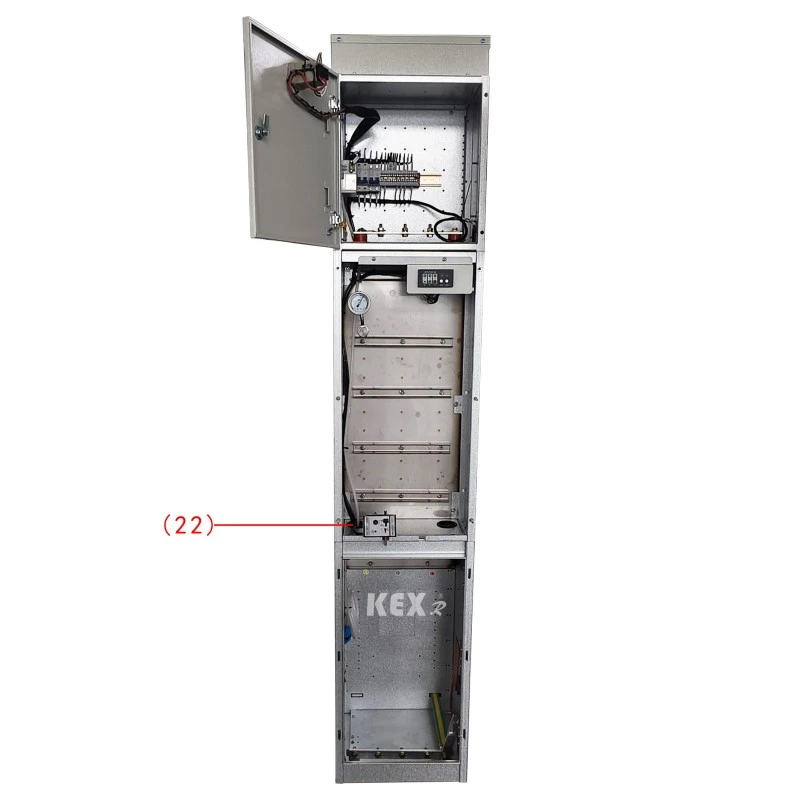

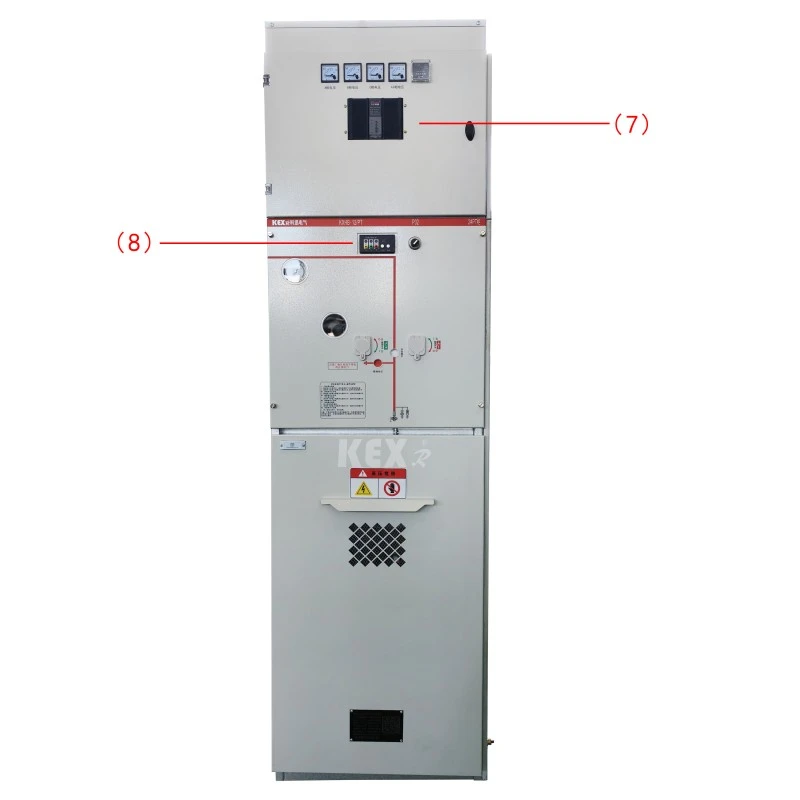

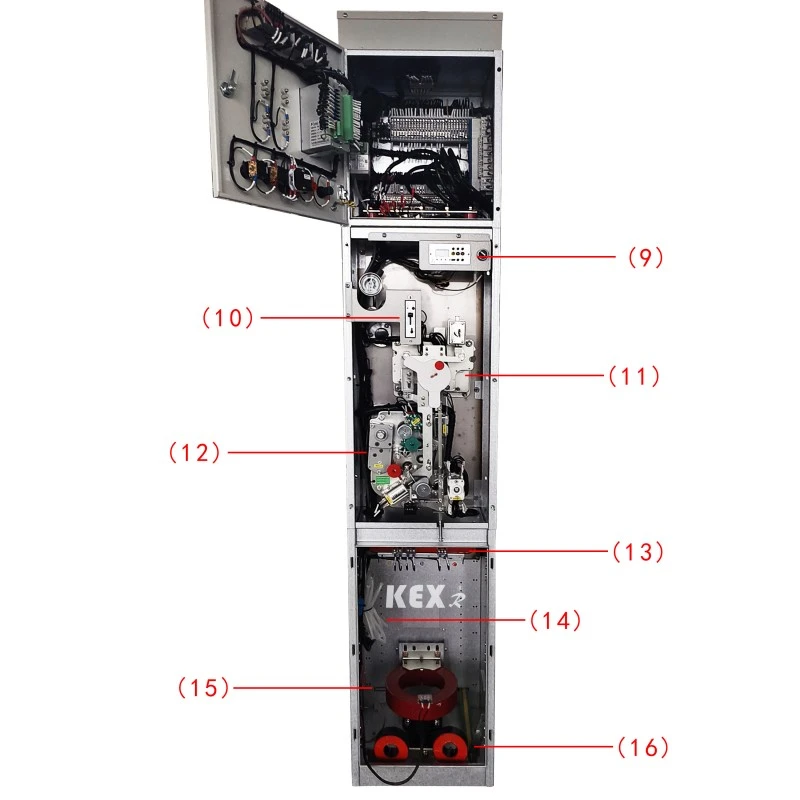

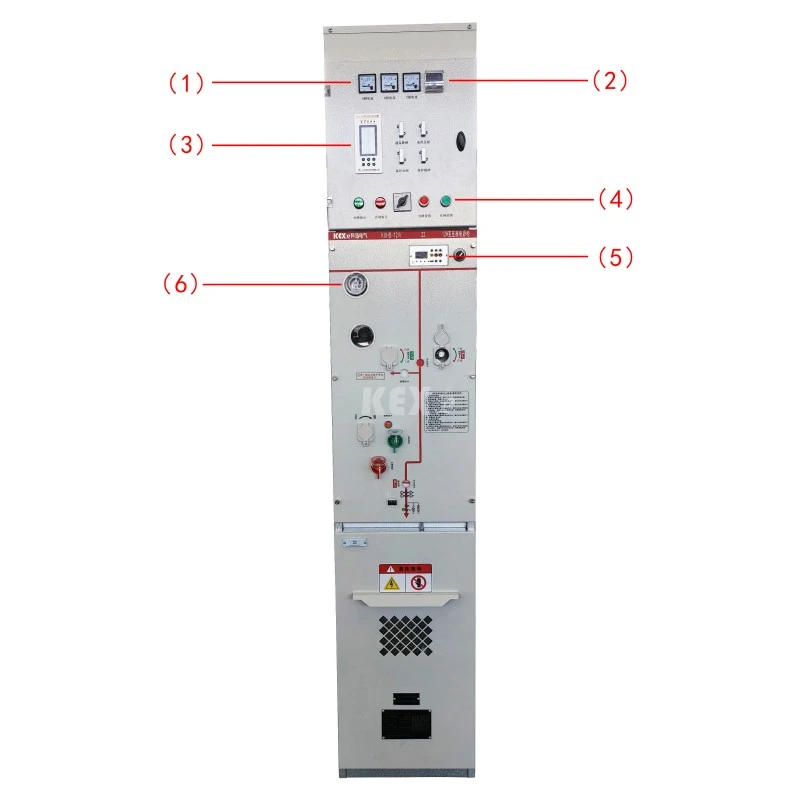

●Componentes

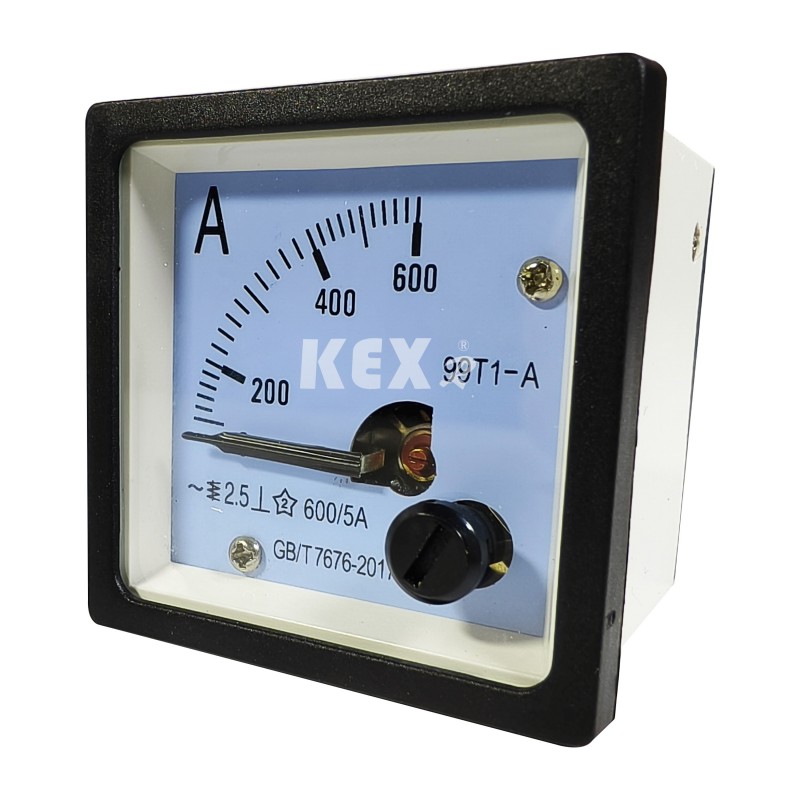

1.Amperímetro

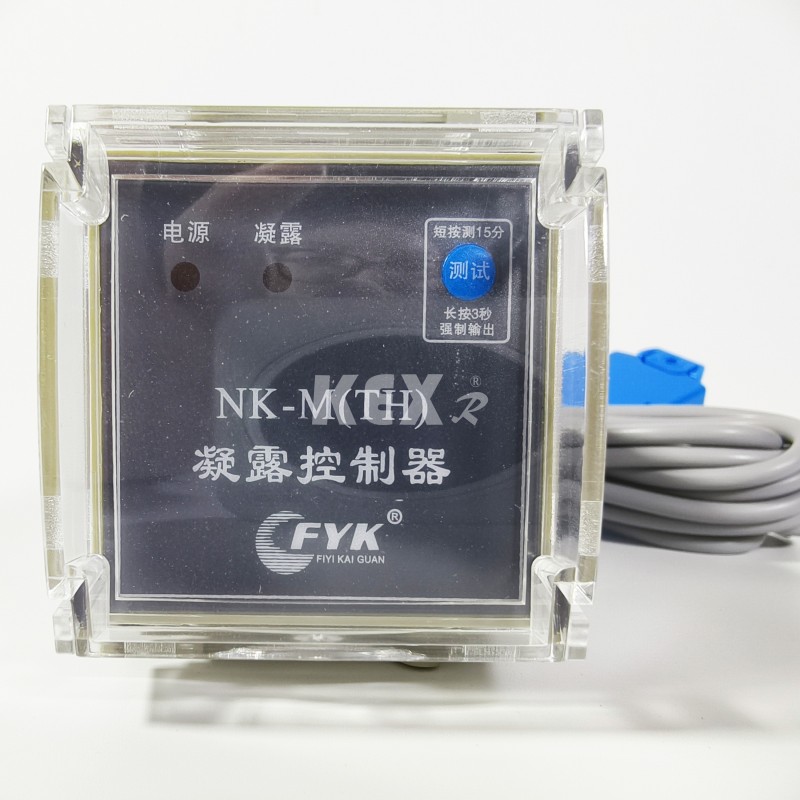

2.Controlador de condensación

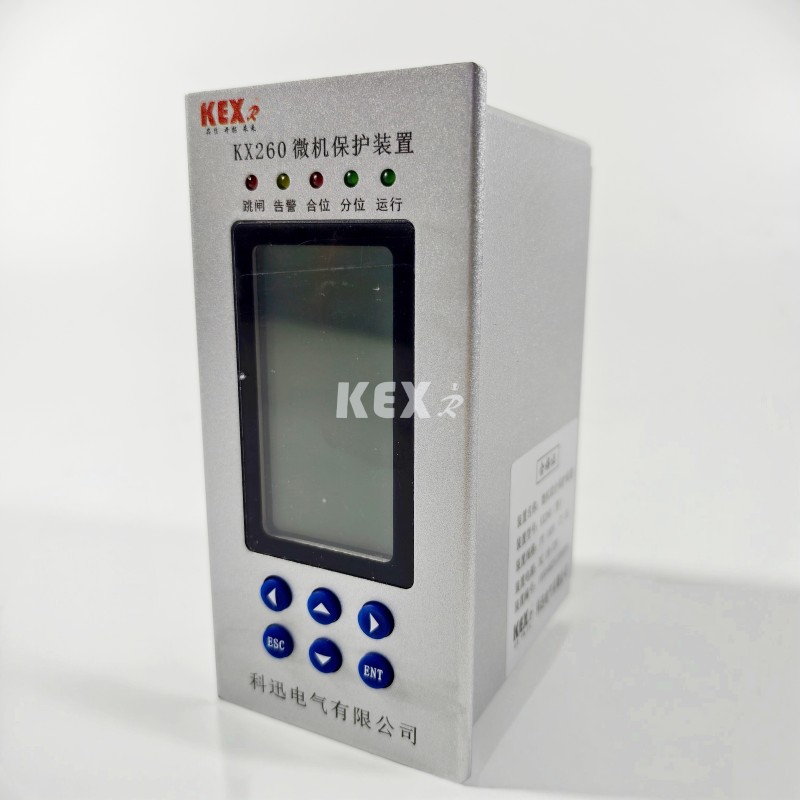

3.Dispositivo de protección de microcomputadoras

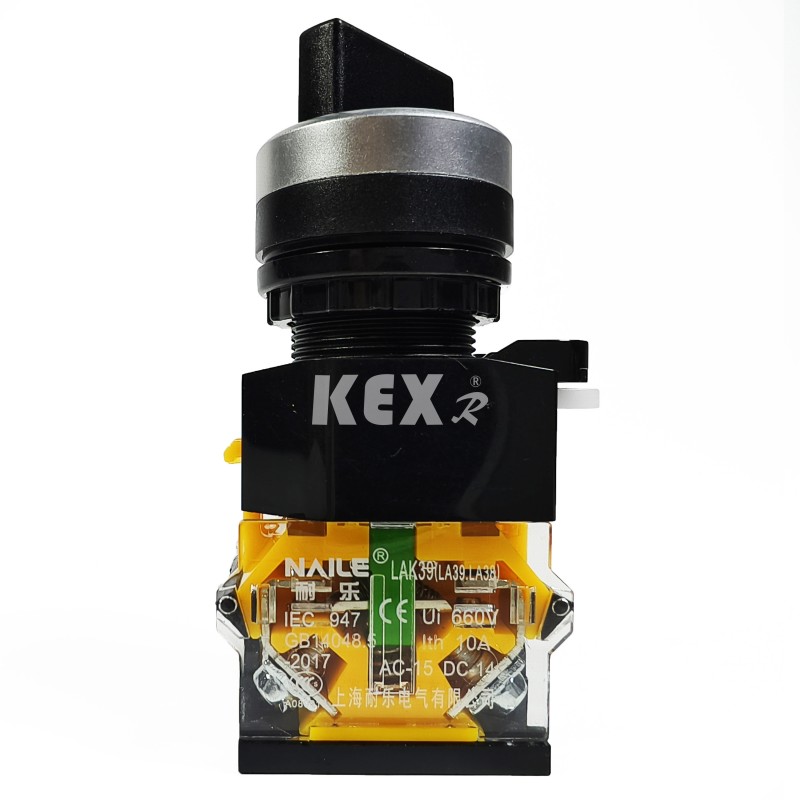

4. Botón

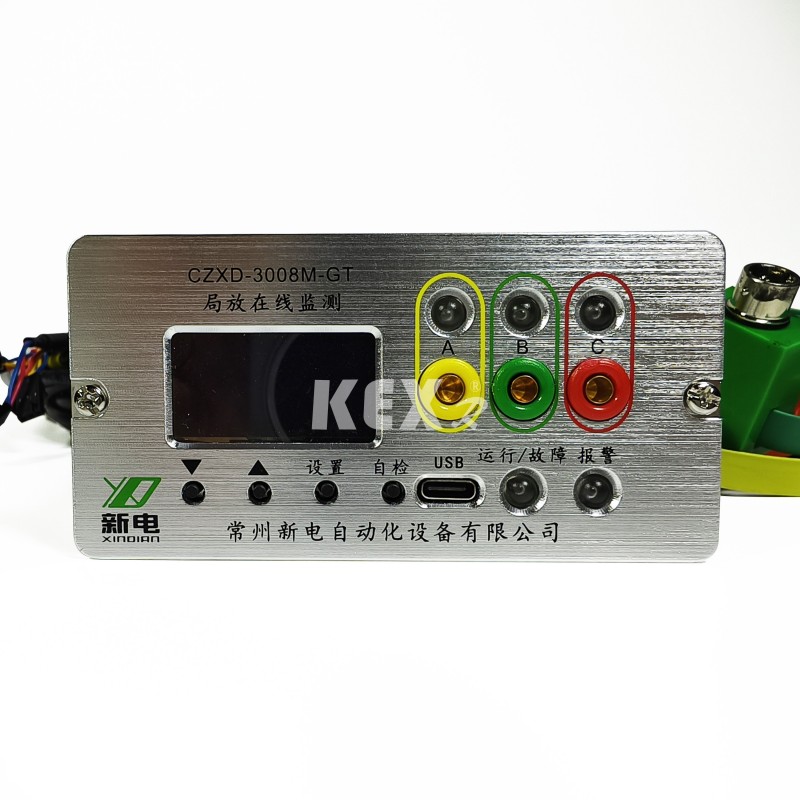

5.Detector de descarga parcial

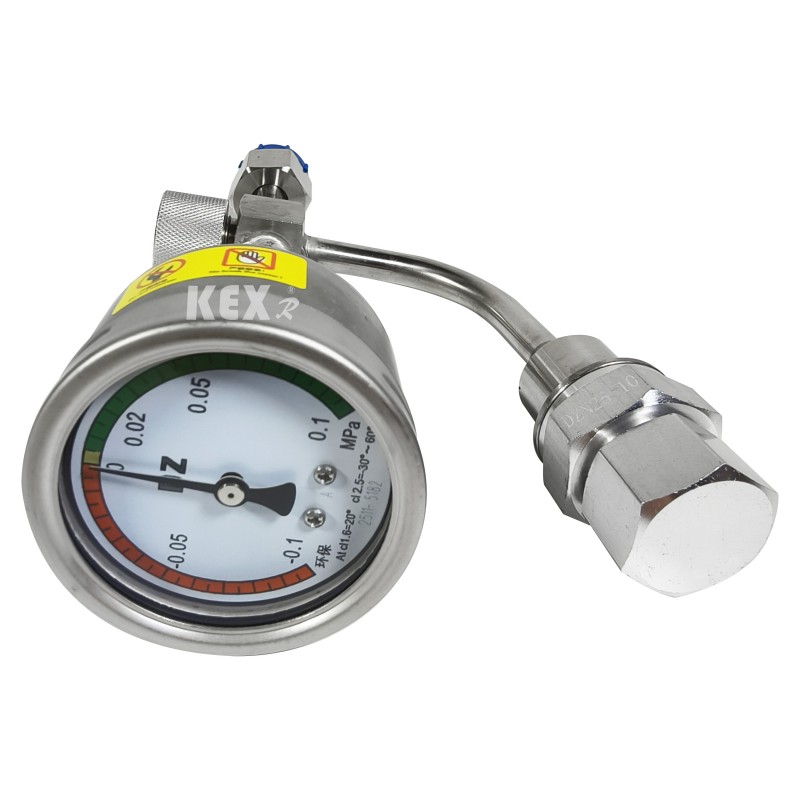

6.Barómetro

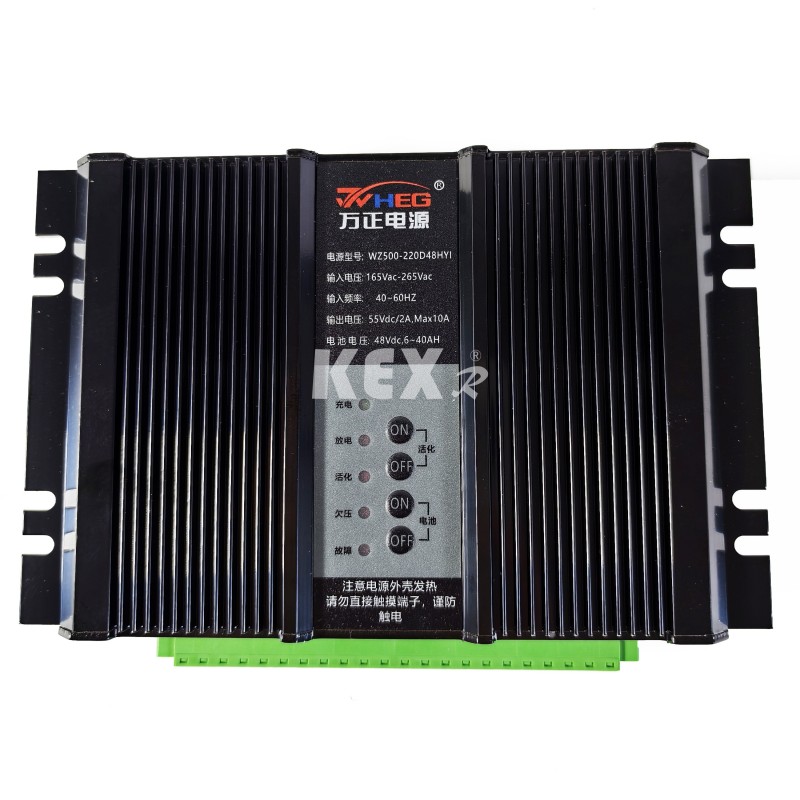

7.Fuente de alimentación

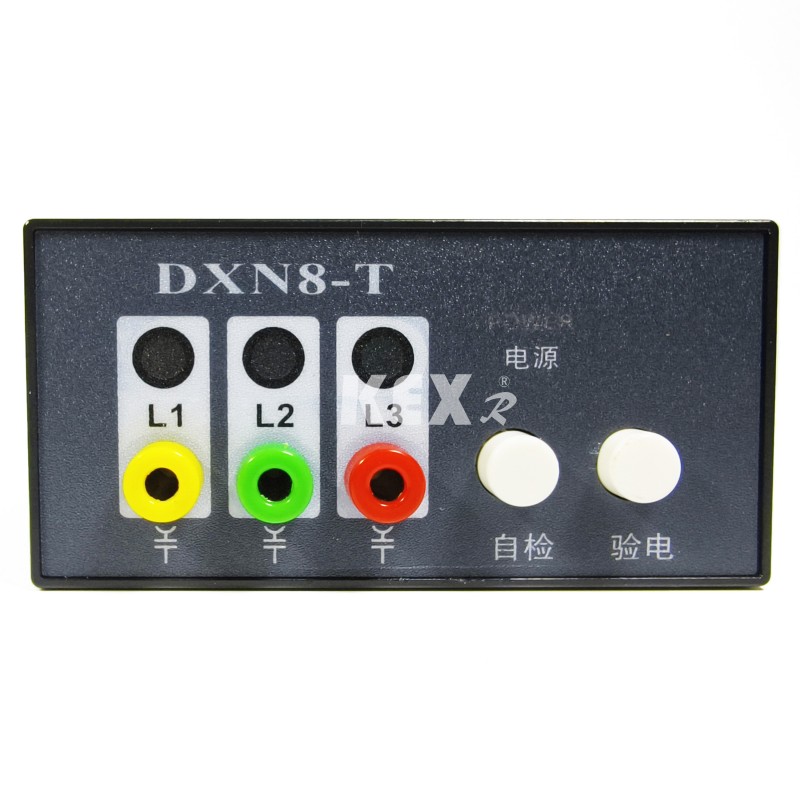

8. Pantalla cargada

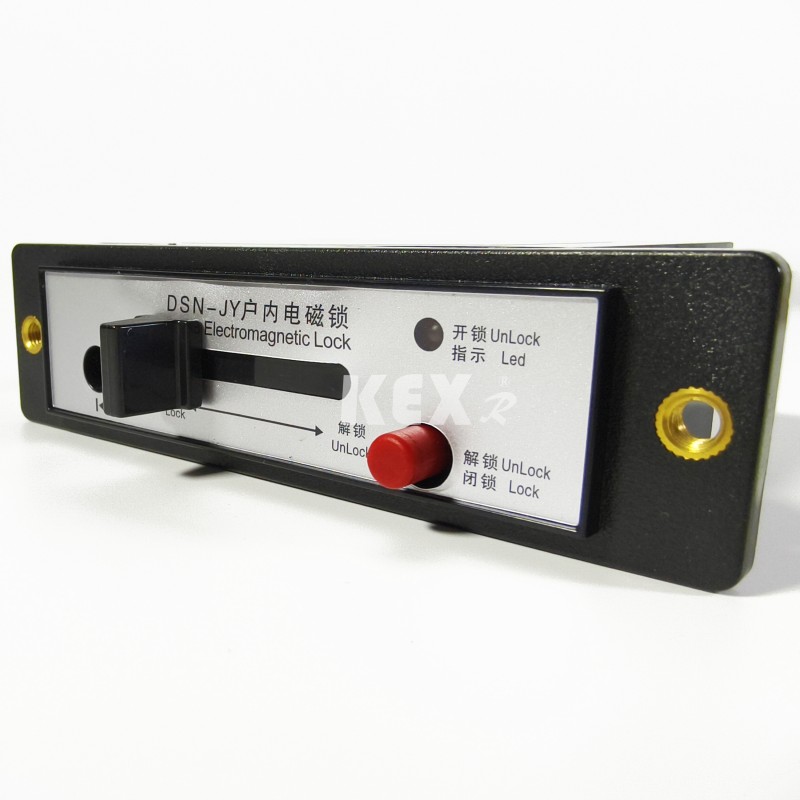

10.Cerradura electromagnética

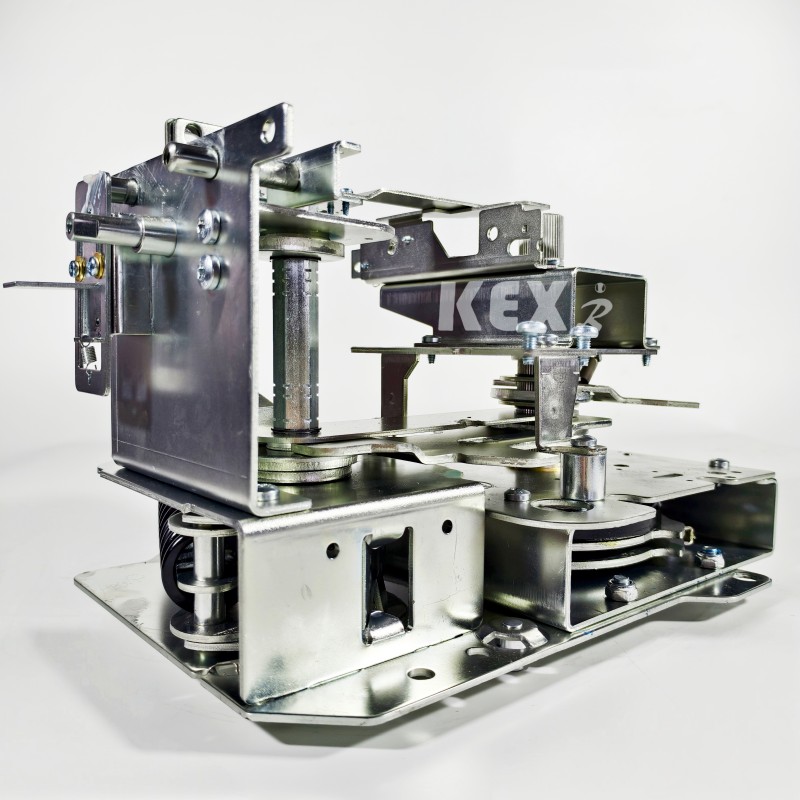

11. Mecanismo de operación manual

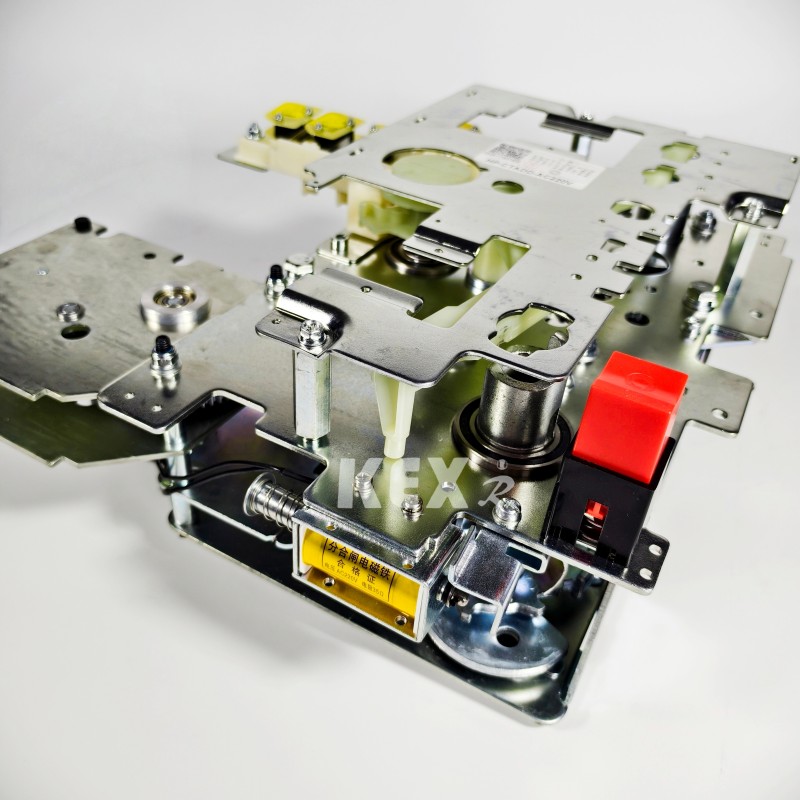

12.Mecanismo operativo eléctrico

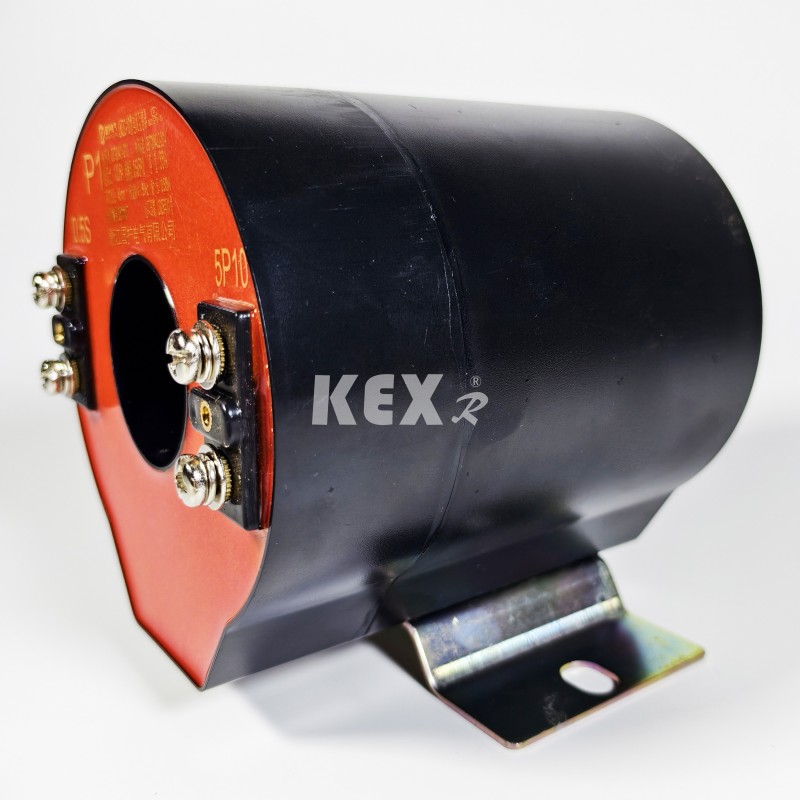

16. tomografía computarizada

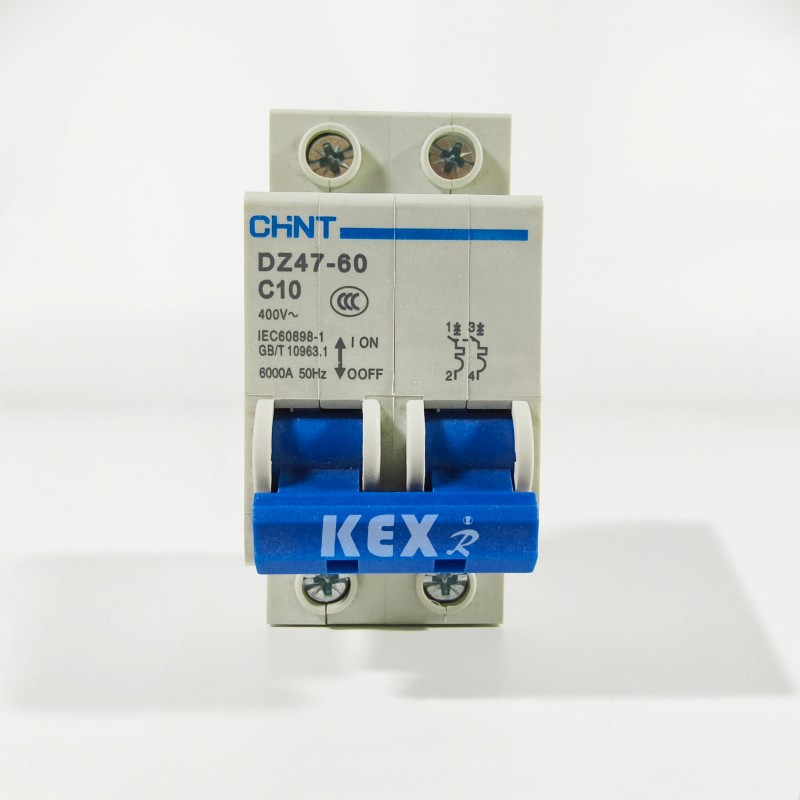

17.MCB

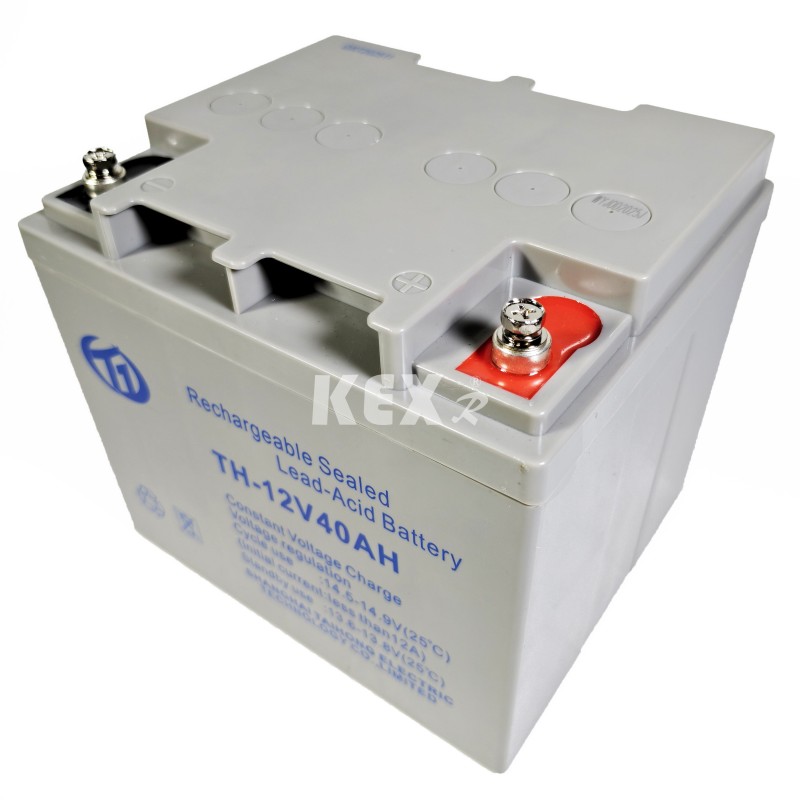

18.batería de almacenamiento

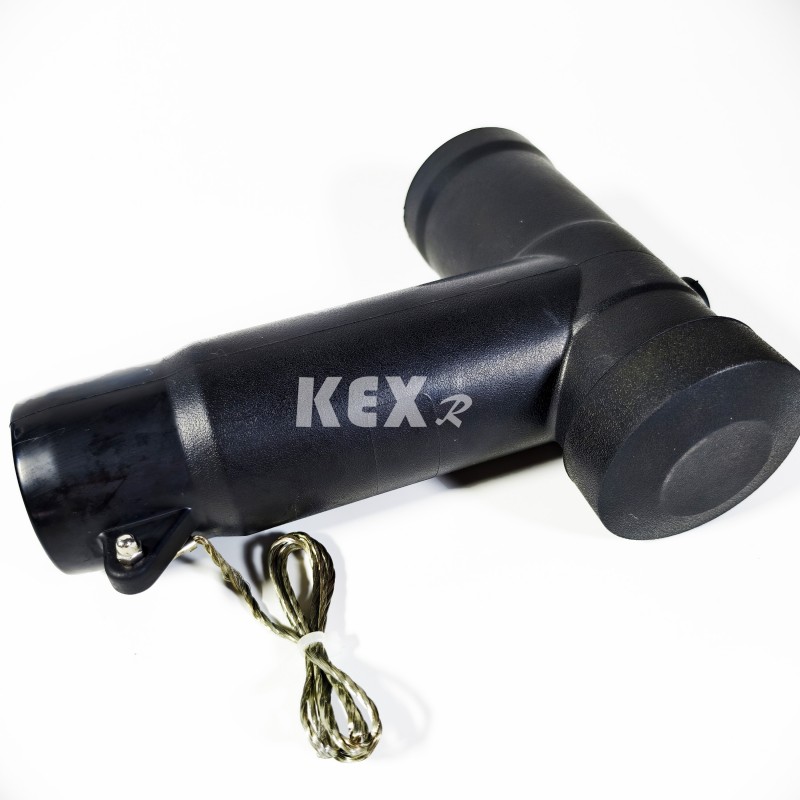

20. Enchufe del cable
● Condiciones de uso
◆ Temperatura: -25 ~ 45 ℃
◆ Temperatura máxima diaria: 35 ℃
◆ Grado de IP: Sello del cuerpo cargado IP67, carcasa del gabinete de distribución IP4x
◆El aire circundante del gabinete de distribución con aislamiento de gas respetuoso con el medio ambiente no debe estar obviamente contaminado por gas combustible corrosivo ni vapor de agua.
◆No hay lugares con vibraciones violentas frecuentes y el diseño de dureza bajo piezas duras cumple con varios requisitos.
● Estándares
El gabinete de distribución con aislamiento de gas tipo KXHB-12, respetuoso con el medio ambiente, cumple con los siguientes estándares
◆Requisitos técnicos comunes de las normas GB/T 1022 para aparamenta y control de alta tensión. ◆ Equipo de control y aparamenta con envolvente metálica de CA GB/T39063640.5kV.
◆ GB/T1985 Interruptor de aislamiento de CA de alto voltaje e interruptor de puesta a tierra
◆ Interruptor de carga de alto voltaje CA GB/T38043.6-40.5kV
◆ GB/T1984 Disyuntor de CA de alto voltaje
◆ Código IP GB/T4208 del nivel de protección de la carcasa
◆ GB/T7354 Medición de descarga parcial
◆ GB/T311.1 Coordinación del aislamiento Parte 1: Definición, principios y reglas
●Tabla de parámetros técnicos del gabinete de distribución con aislamiento de gas respetuoso con el medio ambiente.
◆ Gabinete del disyuntor
|
Artículo |
Unidad |
Datos |
|||
|
Tensión nominal |
kV |
12 |
|||
|
Frecuencia nominal |
HZ |
50 |
|||
|
Nivel de aislamiento nominal |
Resistencia a la frecuencia de trabajo de 1 minuto Voltaje |
A tierra, fase a fase |
kV |
42 |
|
|
Romper |
48 |
||||
|
Tensión soportada de impulso de iluminación (pico) |
A tierra, fase a fase |
kV |
75 |
||
|
Romper |
85 |
||||
|
Tensión soportada de frecuencia industrial de 1 min del circuito auxiliar/de control (a tierra) |
kV |
2 |
|||
|
Corriente nominal |
A |
630 |
|||
|
Corriente nominal soportada a corto plazo (valor virtual) |
Circuito principal/interruptor de tierra |
ka |
25/4s |
||
|
Circuito de puesta a tierra |
ka |
21,7/4s |
|||
|
Corriente nominal máxima soportada |
Circuito principal/interruptor de tierra |
ka |
63 |
||
|
Circuito de puesta a tierra |
ka |
54.5 |
|||
|
Corriente nominal de interrupción de cortocircuito y tiempos |
kA/Tiempo |
25/30 |
|||
|
Corriente nominal de cierre de cortocircuito (pico) |
ka |
63 |
|||
|
Corriente nominal de rotura de carga del cable |
A |
25 |
|||
|
Secuencia nominal de funcionamiento del interruptor O-0.3s-CO-180s-CO |
|
|
|||
|
Vida mecánica |
Disyuntor/Seccionador |
Tiempo |
10000/3000 |
||
|
título de propiedad intelectual |
Caja sellada |
|
IP67 |
||
|
Carcasa del interruptor |
|
IP4X |
|||
|
voltaje de gas |
Nivel de carga de gas nominal (20 ℃, voltaje del manómetro) |
MPA |
0.02 |
||
|
Gas nominal Nivel de función mínimo (20 ℃, voltaje del manómetro) |
MPA |
0 |
|||
|
Rendimiento de sellado, |
Tasa de fuga anual |
%/Año |
≤0,05 |
||
◆Armario de distribución de carga
|
Artículo |
Unidad |
Datos |
|||
|
Tensión nominal |
kV |
12 |
|||
|
Frecuencia nominal |
HZ |
50 |
|||
|
Nivel de aislamiento nominal |
Resistencia a la frecuencia de trabajo de 1 minuto Voltaje |
|
kV
|
|
|
|
|
|
||||
|
Tensión soportada de impulso de iluminación (pico) |
|
kV
|
|
||
|
|
|
||||
|
Tensión soportada de frecuencia industrial de 1 min del circuito auxiliar/de control (a tierra) |
kV |
2 |
|||
|
Corriente nominal |
A |
630 |
|||
|
Corriente nominal soportada a corto plazo (valor virtual) |
Circuito principal/interruptor de tierra |
KA |
25/4s |
||
|
Circuito de puesta a tierra |
KA |
21,7/4s |
|||
|
Corriente nominal máxima soportada |
Circuito principal/interruptor de tierra |
KA |
63 |
||
|
Circuito de puesta a tierra |
KA |
54.5 |
|||
|
Corriente nominal de cierre de cortocircuito (pico) |
Seccionador de carga/seccionador de tierra |
KA |
63 |
||
|
Corriente nominal de interrupción de carga activa |
A |
630 |
|||
|
Corriente nominal de interrupción de circuito cerrado |
A |
630 |
|||
|
5% Corriente de interrupción de carga activa nominal |
A |
31.5 |
|||
|
Corriente nominal de rotura de carga del cable |
A |
10 |
|||
|
Tiempos nominales de interrupción de carga activa |
Tiempo |
100 |
|||
|
Corte de corriente de falla a tierra |
A/hora |
31,5/10 |
|||
|
La corriente de carga de líneas y cables se desconecta en caso de falla a tierra. |
A/hora |
17.4/10 |
|||
|
Vida mecánica |
Disyuntor/Seccionador |
A/hora |
10000/3000 |
||
|
título de propiedad intelectual |
Caja sellada |
|
IP67 |
||
|
Carcasa del interruptor |
|
IP4X |
|||
|
voltaje de gas |
Nivel de carga de gas nominal (20 ℃, voltaje del manómetro) |
MPA |
0.02 |
||
|
Gas nominal Nivel de función mínimo (20 ℃, voltaje del manómetro) |
MPA |
0 |
|||
|
Rendimiento de sellado, |
Tasa de fuga anual |
%/Año |
≤0,05 |
||

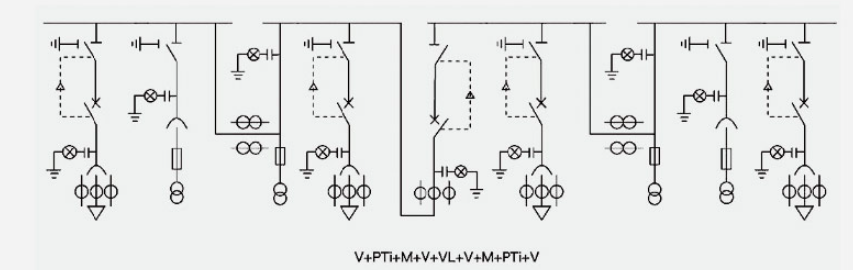

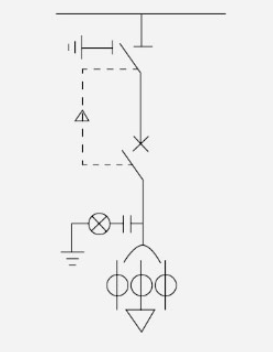

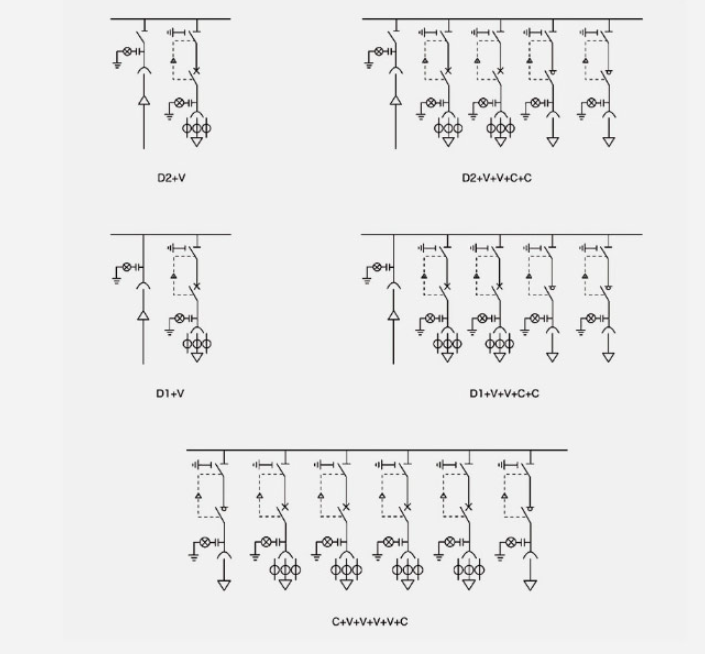

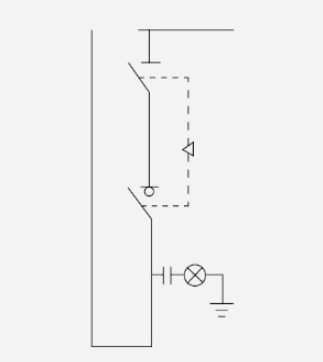

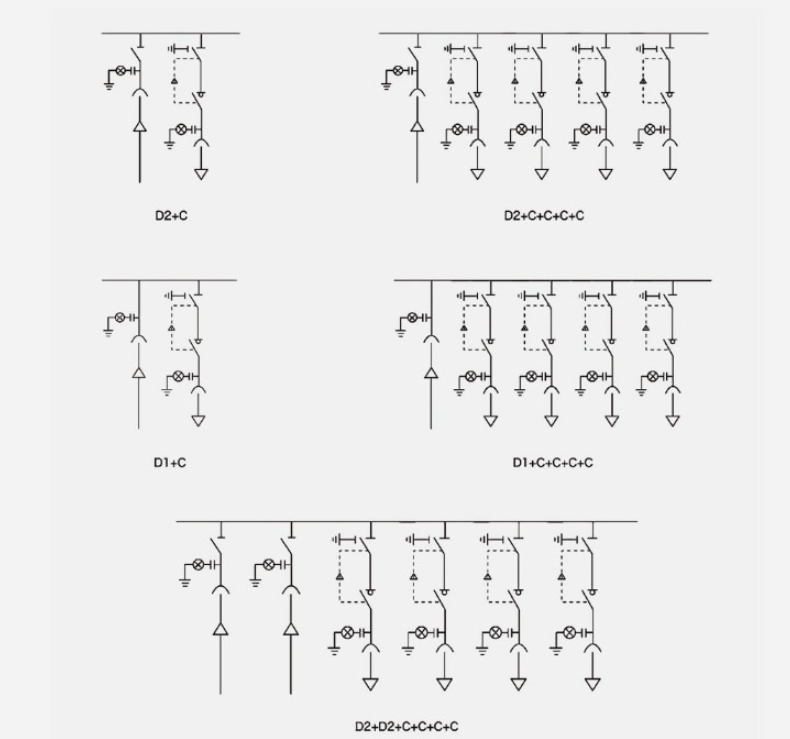

● Esquema de configuración del gabinete

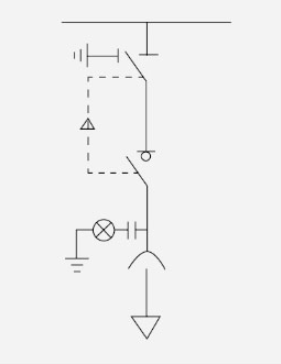

○ Esquema 1
CL650mm
◆Accesorios básicos
▶Interruptor de carga
▶Interruptor de aislamiento de dos estaciones
▶Medidor de visualización en vivo
▶Barra colectora estándar
▶Manija de operación
▶Barra colectora de contacto
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶Instrumento de visualización digital
▶ Instrumento de puntero de bloqueo electromagnético con fuente de alimentación CC
▶Tres en dos enclavamientos mecánicos
▶Monitoreo en línea de la cámara de baja tensión del descargador
▶Instrumento de visualización digital
▶Protección pasiva
▶Asiento elevable
▶Módulo rectificador
▶Cámara de bajo voltaje
▶ Pararrayos con enclavamiento mecánico dos en uno
▶Fuente de alimentación CC (12h-24Ah) instrumento puntero cerradura electromagnética Asiento elevable

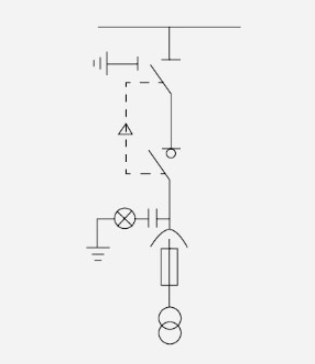

PTC500mm
◆Accesorios básicos
▶Interruptor de carga
▶ Funcionamiento del bus estándar con pantalla en vivo del seccionador de tres estaciones
▶manejar el transformador de voltaje
▶Tubo fusionado PT
▶Enchufe del cable acodado (incluido el cable)
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶Instrumento de visualización digital
▶ Instrumento de puntero de bloqueo electromagnético con fuente de alimentación CC
▶Tres de cada dos enclavamientos mecánicos Monitoreo en línea del descargador
▶Cámara de bajo voltaje
▶Instrumento de visualización digital
▶Protección pasiva
▶Módulo rectificador de asiento elevable
▶Cámara de bajo voltaje
▶Utensilio de bloqueo mecánico dos en uno
▶Fuente de alimentación CC (12h-24Ah) instrumento puntero cerradura electromagnética
▶Asiento elevable
PTi500mm
◆Accesorios básicos
▶Interruptor de aislamiento de tres estaciones
▶Pantalla cargada
▶Autobús estándar
▶Manija de operación
▶Transformador de voltaje
▶Tubo fusionado PT
▶Enchufe del cable acodado (incluido el cable)
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶Instrumento de visualización digital
▶ Instrumento de puntero de bloqueo electromagnético con fuente de alimentación CC
▶Tres en dos enclavamientos mecánicos
▶Monitoreo en línea del pararrayos
▶Cámara de bajo voltaje
▶Instrumento de visualización digital
▶Protección pasiva
▶Asiento elevable
▶Módulo rectificador
▶Cámara de bajo voltaje
▶ Descargadores de enclavamiento mecánico dos en uno
▶Fuente de alimentación CC (12h-24Ah) instrumento puntero cerradura electromagnética
▶Asiento elevable
PT 500 mm
◆Accesorios básicos
▶Pantalla cargada
▶Autobús estándar
▶Transformador de voltaje
▶Tubo fusionado PT
▶Enchufe del cable acodado (incluido el cable)
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶Instrumento de visualización digital
▶ Instrumento de puntero de bloqueo electromagnético con fuente de alimentación CC
▶Tres en dos enclavamientos mecánicos
▶Monitoreo en línea del pararrayos
▶Cámara de bajo voltaje
▶Instrumento de visualización digital
▶Protección pasiva
▶Asiento elevable
▶Módulo rectificador
▶Cámara de bajo voltaje
▶ Descargadores de enclavamiento mecánico dos en uno
▶Fuente de alimentación CC (12h-24Ah) instrumento puntero cerradura electromagnética
▶Asiento elevable
PTS500
◆Accesorios básicos
▶Transformador de voltaje
▶Tubo fusionado PT
▶Enchufe del cable acodado (incluido el cable)
◇accesorios opcionales
▶Pararrayos
▶Monitoreo en línea del pararrayos
▶Fuente de alimentación CC (12h-24Ah)
▶Instrumento puntero de cámara de bajo voltaje
▶ Cerradura electromagnética del instrumento de visualización digital
▶Asiento elevable

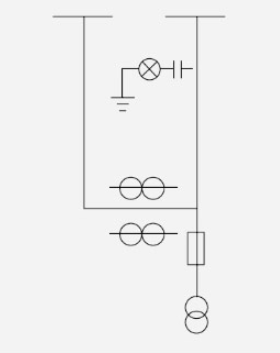

M650mm
◆Accesorios básicos
▶Pantalla cargada
▶Autobús largo y corto
▶Transbordo en autobús
▶Transformador de voltaje
▶Tanque dosificador de tubo fusionado PT
▶Transformador de voltaje
◇accesorios opcionales
▶Instrumento puntero de cámara de bajo voltaje
▶ Cerradura electromagnética del instrumento de visualización digital
▶Asiento elevable
▶Controlador de temperatura y humedad
Nota: Si se agrega un interruptor de aislamiento positivo antes del PT, el ancho del gabinete debe cambiarse a 1000 mm y las demás dimensiones permanecen sin cambios.
○ Esquema 2
C 420mm
◆Accesorios básicos
▶Interruptor de aislamiento de tres estaciones
▶Pantalla cargada
▶Autobús estándar
▶Manija de operación
▶Interruptor de carga
◇accesorios opcionales
▶Pararrayos con mecanismo de funcionamiento eléctrico
▶Seguro a todo riesgo
▶Instrumento de visualización digital
▶ Cerradura electromagnética de fuente de alimentación CC
▶Transformador de secuencia cero
▶Instrumento indicador de fallo (con medición de temperatura) ▶Monitoreo en línea del descargador
▶Protección pasiva
▶Asiento elevable
▶Módulo rectificador
▶Transformador de corriente pasante
▶Indicador de fallo EKL-4
▶Cámara de bajo voltaje
▶Enclavamiento mecánico dos en uno
▶Dispositivo de bloqueo de puesta a tierra de línea entrante
▶Tres en dos enclavamientos mecánicos
▶Accesorios para cables

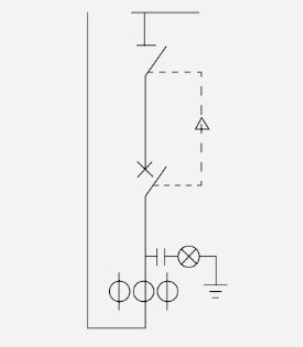

V 420mm
◆Accesorios básicos
▶Seccionador de 3 posiciones
▶Pantalla cargada
▶Barra colectora estándar
▶Manija de operación
▶Disyuntor
▶TC
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶ Dispositivo de esquivar
▶Seguro a todo riesgo
▶Instrumento de visualización digital
▶ Cerradura electromagnética de fuente de alimentación CC
▶Transformador de secuencia cero
▶Instrumento puntero indicador de fallo (con medición de temperatura)
▶Monitoreo en línea del pararrayos
▶Protección pasiva
▶Asiento elevable
▶Módulo rectificador
▶Transformador de corriente pasante
▶Indicador de fallo EKL-4 Cámara de bajo voltaje
▶Enclavamiento mecánico dos en uno
▶Dispositivo de bloqueo de puesta a tierra de línea entrante
▶Tres en dos enclavamientos mecánicos
▶Accesorios para cables
V650mm
◆Accesorios básicos
▶Interruptor de aislamiento de dos estaciones
▶Pantalla cargada
▶Autobús estándar
▶ Disyuntor de manija de operación
▶Transformador de corriente
▶ Autobús de conexión
◇accesorios opcionales
▶Mecanismo de funcionamiento eléctrico
▶Seguro a todo riesgo
▶Cámara de bajo voltaje
▶Enclavamiento mecánico dos en uno
▶Tres en dos enclavamientos mecánicos
▶Instrumento puntero de fuente de alimentación CC
▶Instrumento de visualización digital
▶Asiento elevable
▶Módulo rectificador de protección pasiva
▶Cerradura electromagnética
○ Esquema 3
DI 420mm
◆Accesorios básicos
▶Pantalla cargada
▶Barra colectora estándar
◇accesorios opcionales
▶ Descargador de accesorios para cables
▶Monitoreo en línea del pararrayos
▶Indicador de fallo Indicador de fallo EKL-4 (con medición de temperatura) ▶Bloqueo electromagnético
▶Asiento elevable
DI 420mm
◆Accesorios básicos
▶Pantalla cargada
▶Barra colectora estándar
▶Manija de operación
▶Seccionador de 2 posiciones
◇accesorios opcionales
▶Cámara de bajo voltaje
▶Enclavamiento mecánico dos en uno
▶Tres en dos enclavamientos mecánicos
▶Asiento elevador con cerradura electromagnética

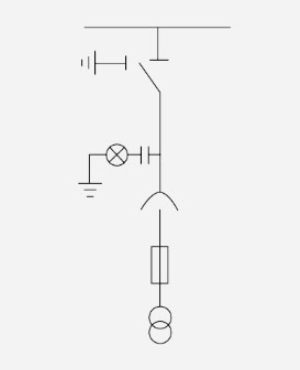

●Combinación de esquema típica 1
Nota: El esquema de referencia combinado típico anterior se puede combinar de varias maneras según las necesidades de los usuarios.
Combinación de esquema típica 2
Nota: El esquema de referencia combinado típico anterior se puede combinar de varias maneras según las necesidades de los usuarios.
Esquema de segmentación ATS
● Cambiar instrucciones de funcionamiento

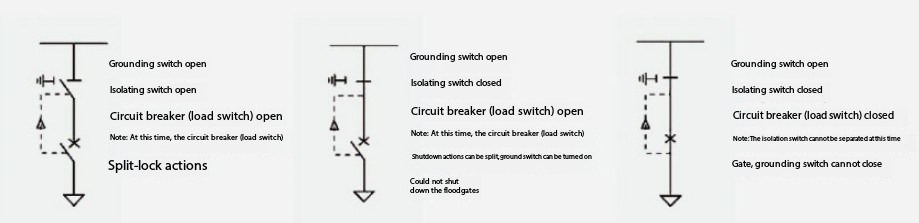

Posición, estado y enclavamiento del interruptor
Pasos de operación:
Transmisión de energía: Cuelgue (cierre) las puertas superior e inferior con un disyuntor (interruptor de carga) → el interruptor de puesta a tierra con un interruptor de aislamiento → se completa el disyuntor (interruptor de carga) con una transmisión de energía.
Corte de energía: El disyuntor (interruptor de carga) → seccionador → seccionador de tierra → el disyuntor (interruptor de carga) está descargado (abierto) y la puerta está bloqueada.
● Instrucciones de instalación

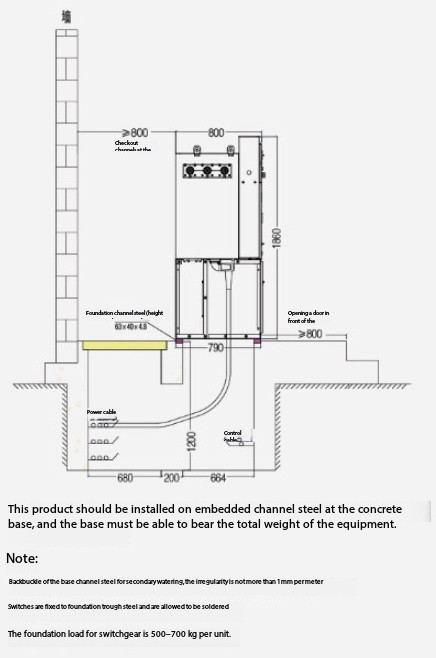

◆ Cimentación y dimensiones generales

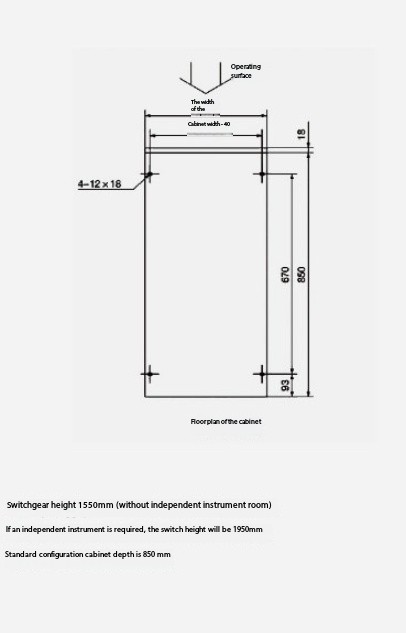

◆ Dimensiones del gabinete y de instalación total
Etiquetas calientes: Gabinete de distribución con aislamiento de gas respetuoso con el medio ambiente
Categoría relacionada
- Subestación tipo de caja
- Unidad principal del anillo de alto voltaje
- Caja de rama de cable
- Agua de interruptores de alto voltaje
- Agua de interruptor de bajo voltaje
- Productos fotovoltaicos
- Interruptor de carga SF6
- Interruptor de vacío
- Desconexión
- Interruptor de puesta a tierra
- Transformador actual
- Transformador voltaje
- Relé de poder
- Transformador de distribución de energía
Enviar Consulta
Datos de contacto
-
DIRECCIÓN
No.228 Weishiqi Road, Yueqing Economic Development Zone, Wenzhou City, Provincia de Zhejiang, China
-
Teléfono
-
Correo electrónico
Para consultas sobre el cuadro de sucursal de cable, la aparterrumpida de alto voltaje, la tabla de interruptores de bajo voltaje o la lista de precios, deje su correo electrónico y nos pondremos en contacto dentro de las 24 horas.
