Unidad principal del anillo modular

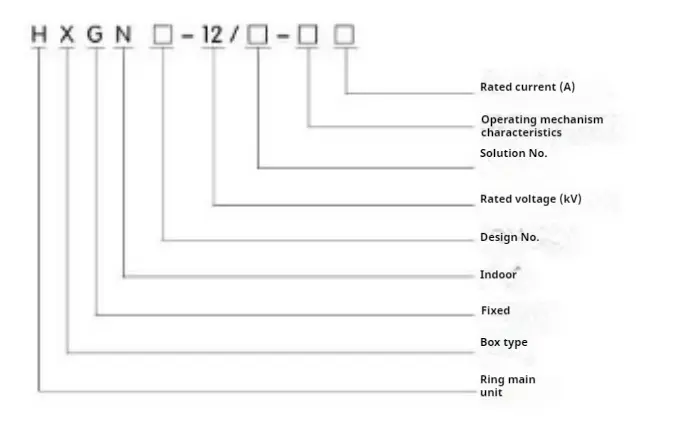

○ Significado del modelo

○ Usos principales y alcance de aplicación de la unidad principal de anillo modular HXGH-12 Tipo

La unidad principal del anillo modular es adecuada para conjuntos completos interiores de corriente trifásica trifásica de 3.6-12kV con una sección de bus único de 50Hz, que se utiliza para recibir y distribuir energía eléctrica, y tiene las funciones de control, protección y monitoreo del circuito. Se puede aplicar a varios tipos de centrales eléctricas, subestaciones, empresas industriales y mineras, edificios de gran altura y otros lugares, y también se puede combinar con gabinetes de red de anillos que se utilizarán en estaciones de conmutación.

○ Estructura principal y características de la unidad principal de anillo modular de tipo HXGH-12

▶ La unidad principal del anillo modular está soldada con acero ángulo de alta calidad.

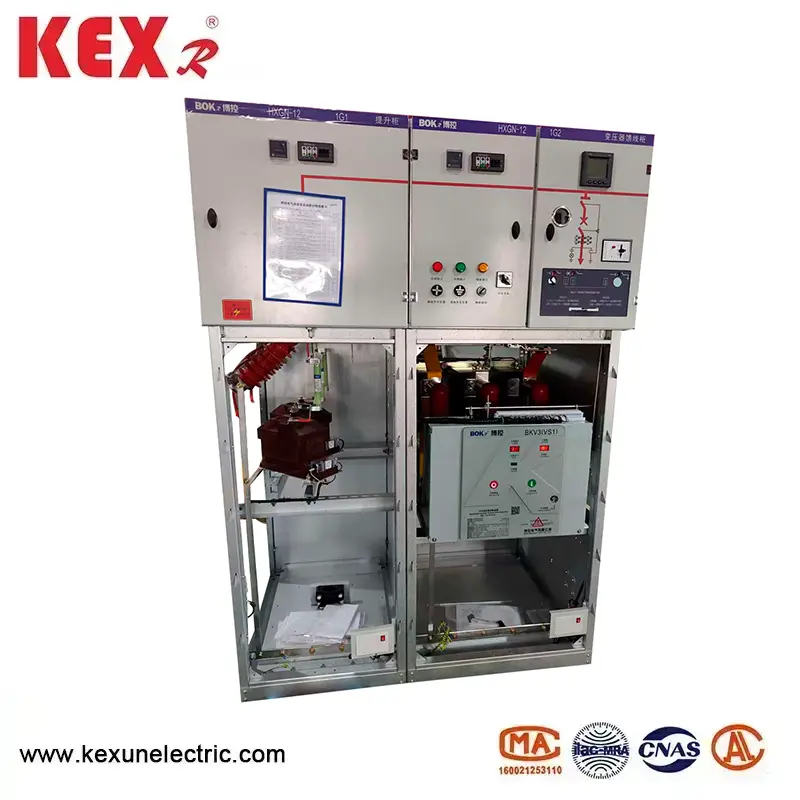

▶ La sala del interruptor del circuito se encuentra en la parte media (inferior) del gabinete, que es conveniente para la instalación, depuración y mantenimiento. El estándar está equipado con el interruptor de circuito ZN63AIVS1-12), y existe un canal de liberación de presión para garantizar la seguridad personal.

▶ Se puede utilizar el desconcertador rotativo avanzado y confiable para ingresar de manera segura la sala de interruptores de circuito para el mantenimiento cuando se carga el bus principal. El descongelador rotativo avanzado y confiable puede ingresar de manera segura la habitación del interruptor de circuito para el mantenimiento cuando el bus principal está electrificado.

▶ El nivel de protección de la unidad principal del anillo modular es IP2X.

▶ Equipado con un dispositivo de bloqueo mecánico obligatorio confiable y totalmente funcional, que puede cumplir con los requisitos de "cinco precauciones" de manera simple y efectiva.

▶ Tener un sistema de conexión a tierra culpable.

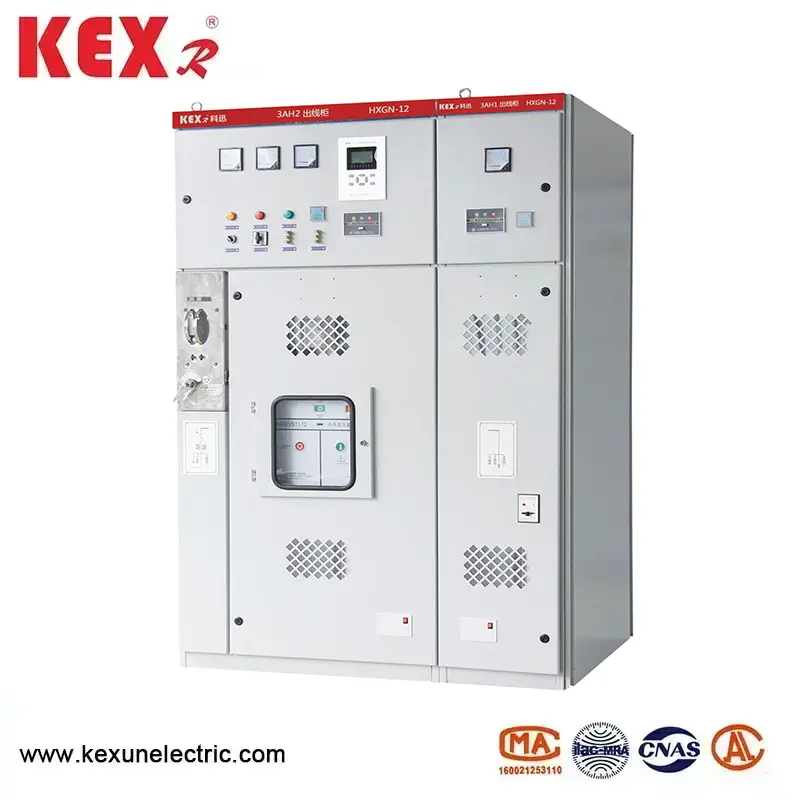

▶ La puerta está equipada con una ventana de observación, que puede observar claramente el estado de trabajo de los componentes en el gabinete.

▶ El mecanismo operativo está bloqueado por un bloqueo mecánico que es más confiable que XGN66-12.

▶ Los cables entrantes y salientes son más bajos que la parte delantera del fondo del gabinete, lo cual es conveniente para que los usuarios se conecten.

○ Uso de condiciones ambientales de la unidad principal de anillo modular HXGH-12

1. El límite superior de la temperatura ambiente es +40 ℃ y el límite inferior es -10 ℃;

2. La altitud de la unidad principal del anillo modular debe ser inferior a 1000 m;

3. El valor promedio diario de la humedad relativa del aire no es más del 95%, y el valor promedio mensual no es más del 90%; El valor promedio diario del vapor de agua no es más de 2.2x10-3MPA, y el valor promedio mensual es 1.8x10-3MPA;

● Parámetro técnico principal de la unidad principal de anillo modular HXGN □ -12
