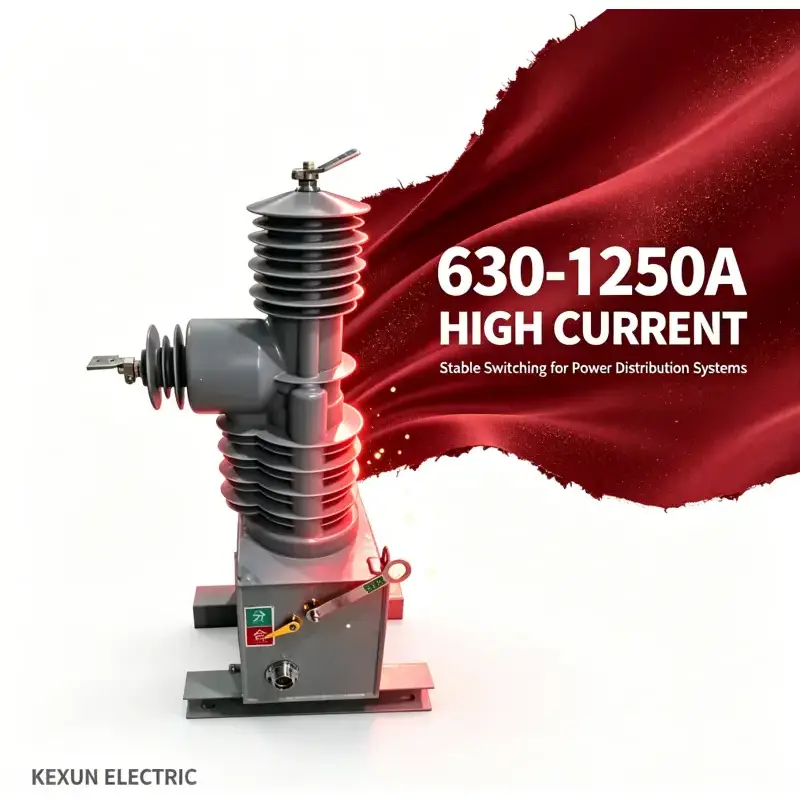

Vcb al aire libre

Características del producto

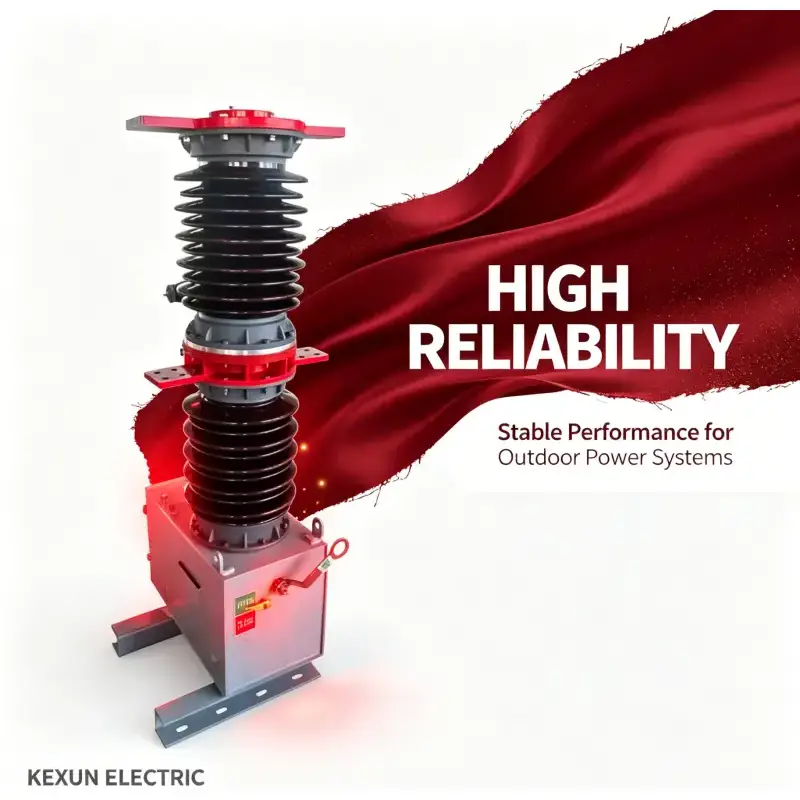

Fiabilidad extremadamente alta

Totalmente libre de mantenimiento durante toda su vida.

Alta vida mecánica y vida eléctrica.

Tamaño pequeño, peso ligero y fácil instalación.

 Con protección de relé estándar y función de recierre automático rápido.

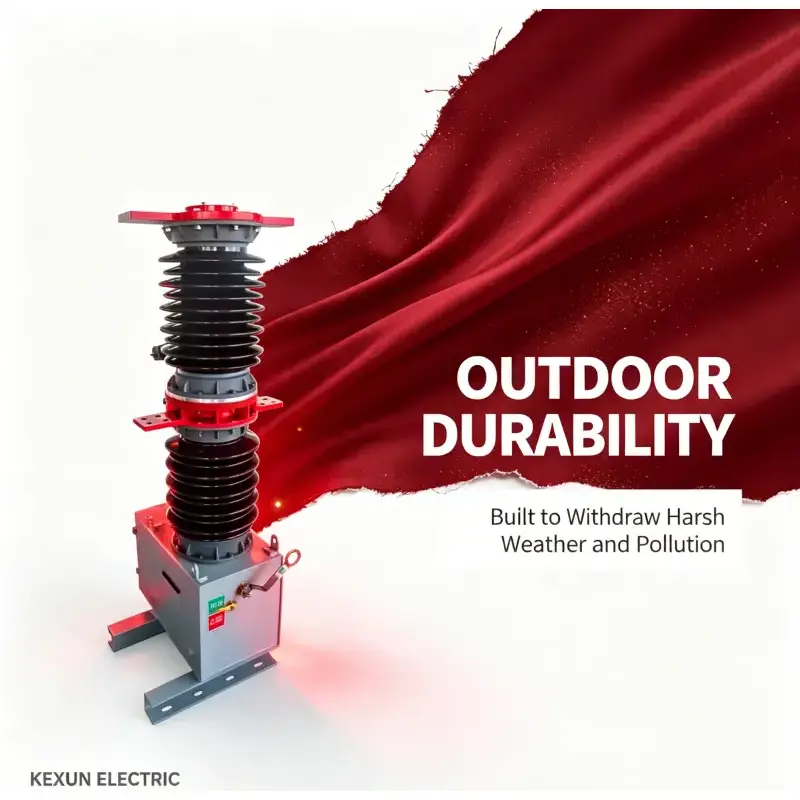

Condiciones de uso del tipo  ZW7-27.5  Al aire libre hv vcb

¨ Temperatura: -30 ℃ ~ 60 ℃;

¨ Altitud: menos de 2000 m

¨ Velocidad del viento:≤34m/s；

¨ Grado de contaminación: Ⅳ级；

¨ Temperatura de almacenamiento: -40 ℃ ~ 85 ℃。

Parámetro técnico principal del vcb.

Parámetro mecánico principal del interruptor.

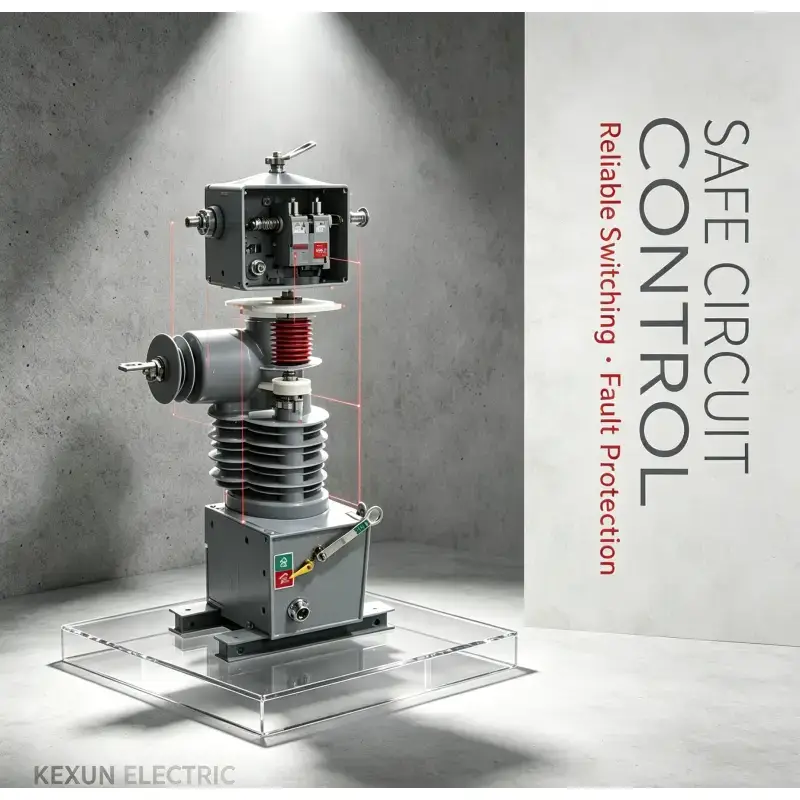

Estructura y principio de funcionamiento del disyuntor.

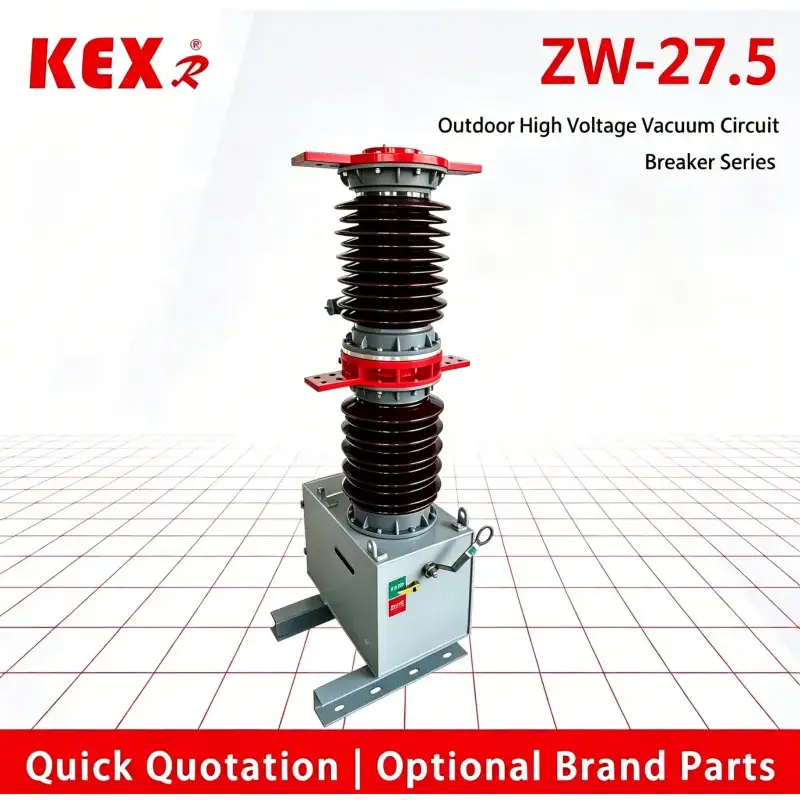

ZW7-27.5 Outdoor hv vcb se compone principalmente de un poste sellado integrado, un transformador de corriente, un mecanismo de operación de resorte y una caja. Este tipo de disyuntor está miniaturizado. Al mismo tiempo, está equipado con un dispositivo de liberación manual del freno de emergencia. El transformador de corriente se puede seleccionar según las necesidades del usuario.

El control del ZW7-27.5 Outdoor hv vcb se completa con la unidad de control inteligente. La operación de encendido y apagado del interruptor se puede realizar localmente y también se puede operar de forma remota a través de la interfaz de comunicación. También se puede transmitir otra información del disyuntor al centro de control, y el canal de comunicación puede ser cable, fibra óptica, GPRS/CDMA, GSM, etc. El control del ZW7-27.5 Outdoor hv vcb se completa con la unidad de control inteligente. La operación de encendido y apagado del interruptor se puede realizar localmente y también se puede operar de forma remota a través de la interfaz de comunicación. También se puede transmitir otra información del disyuntor al centro de control, y el canal de comunicación puede ser cable, fibra óptica, GPRS/CDMA, GSM, etc.

La unidad de control inteligente se instala cerca del disyuntor y se conecta con el disyuntor a través de un cable de control. La fuente de alimentación de la unidad de control inteligente se divide en fuente de alimentación principal y fuente de alimentación de reserva. La fuente de alimentación principal es CA o CC de 220 V, que se obtiene mediante línea de alto voltaje a través de PT. La fuente de alimentación de respaldo la proporciona la batería (instalada en la caja de la unidad de control inteligente). Cuando funciona normalmente, la fuente de alimentación principal carga la fuente de alimentación de respaldo; Cuando se pierde la fuente de alimentación principal, la fuente de alimentación de respaldo aún puede completar el control del disyuntor y otras operaciones en la unidad de control. La fuente de alimentación de respaldo (cuando está completamente cargada) puede mantener toda la máquina funcionando durante no menos de 48 horas.

El mecanismo de operación del disyuntor está equipado con una manija de apagado de emergencia manual para la operación de apagado de emergencia cuando falla el sistema de control o el suministro de energía.

2.1 Principio de funcionamiento y proceso del disyuntor.

2.1.1 Principio de extinción del arco:

ZW37-27.5 Outdoor hv vcb adopta un interruptor de vacío, con vacío como medio aislante y de extinción de arco, que tiene un grado de vacío extremadamente alto. Cuando los contactos móviles y estáticos se apagan con electricidad bajo la acción del mecanismo operativo, se generará un arco de vacío entre los contactos. Al mismo tiempo, debido a la estructura especial de los contactos, también se generará un campo magnético longitudinal apropiado en el espacio entre los contactos, lo que promoverá que el arco de vacío permanezca difuso y hará que el arco se distribuya uniformemente en la superficie del contacto para quemarse, a fin de mantener un voltaje de arco bajo. Cuando la corriente naturalmente cruza cero, los iones residuales, los electrones y el vapor metálico se pueden combinar o condensar en la superficie de contacto y el escudo en un orden de microsegundos. Debido a que el campo magnético longitudinal se utiliza para controlar el arco de vacío, el disyuntor de vacío tiene una capacidad fuerte y estable para cortar la corriente.

2.1.2 Almacenamiento:

La energía de apertura y cierre del ZW7-27.5 Outdoor hv vcb se almacena en alto rendimiento y se instala en la caja de la unidad controladora inteligente. Al abrir y cerrar. Proporcionado por la fuente de alimentación principal o la fuente de alimentación de respaldo de la unidad de control, el tiempo de carga no es más de 10 segundos y el error de voltaje del capacitor es ≤1V.。

2.1.3 Cierre: Presione el botón de encendido en la unidad de control inteligente localmente, o active la bobina de encendido del mecanismo operativo mediante la operación de encendido del control remoto, de modo que el núcleo de hierro impulse el contacto móvil del disyuntor para encenderse a la velocidad especificada. Cuando se considera que el disyuntor está en la posición de cierre, el circuito de control apaga automáticamente el suministro de energía de la bobina de cierre. En este momento, el núcleo de hierro se mantiene en el lado de cierre debido a la acción del imán permanente. Después de apagar la bobina de cierre, no sólo puede superar la fuerza de reacción del resorte de contacto del disyuntor, sino que también tiene la fuerza de cierre automático, de modo que el disyuntor se puede mantener en la posición de cierre de manera confiable.

2.1.4 Apertura: Presione el botón de apagado en la unidad de control inteligente localmente, o active la bobina de apagado del mecanismo operativo mediante la operación de apagado del control remoto, para superar la fuerza de autorretención del imán permanente en el lado de cierre y hacer que el resorte de apagado tire del núcleo de hierro para impulsar el contacto móvil del disyuntor para apagar a la velocidad especificada. Cuando se determina que el disyuntor está en la posición de apertura, el bucle de control apaga automáticamente el suministro de energía de la bobina de apertura y, en ese momento, el núcleo de hierro se mantiene en el lado de apertura debido a la fuerza de tracción del resorte de apertura, de modo que el disyuntor se mantiene de manera confiable en la posición de apertura.

2.1.5 Operación de apertura manual del freno de emergencia:

Cuando el disyuntor esté en la posición de cierre, mantenga presionado el botón de operación de apagado manual del disyuntor con una varilla de operación aislante y tire de él hacia abajo, y el disyuntor podrá apagarse a una cierta velocidad, lo que puede garantizar que el disyuntor pueda desconectar de manera confiable la corriente de carga nominal.
