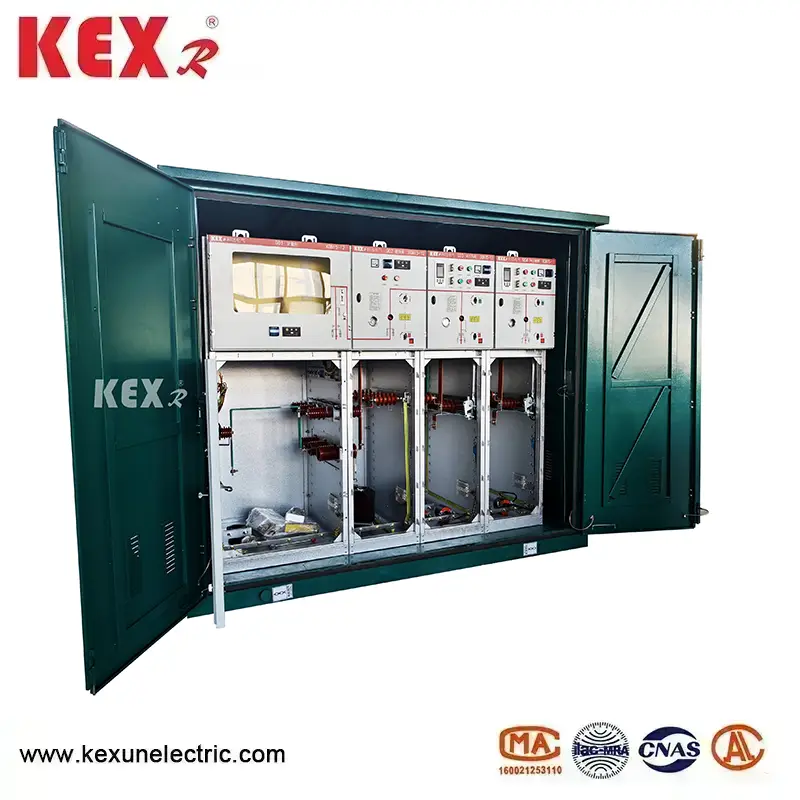

Gabinete de unidad principal de anillo SF6

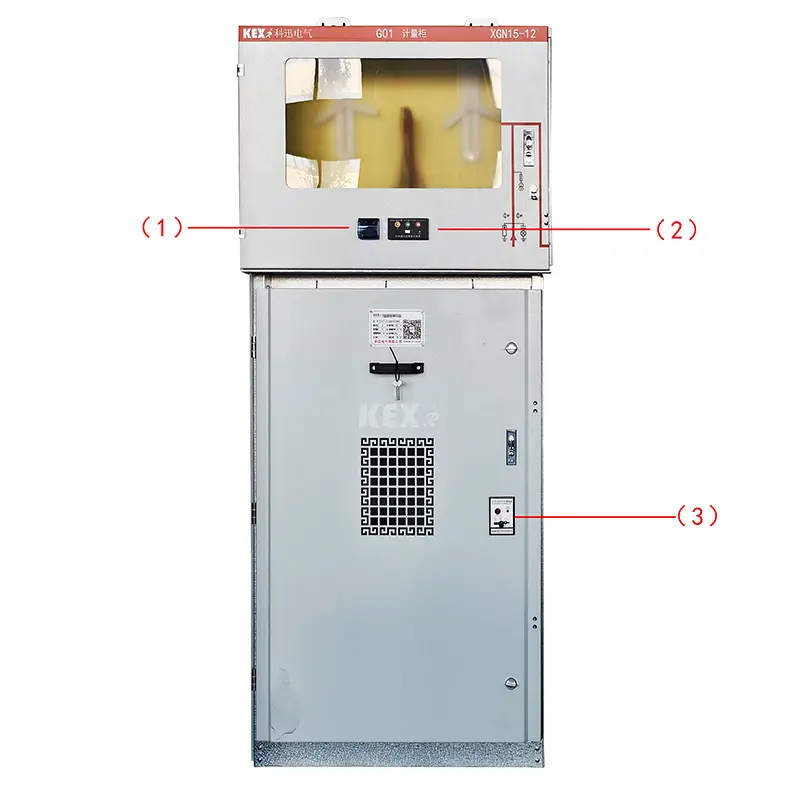

●Componentes

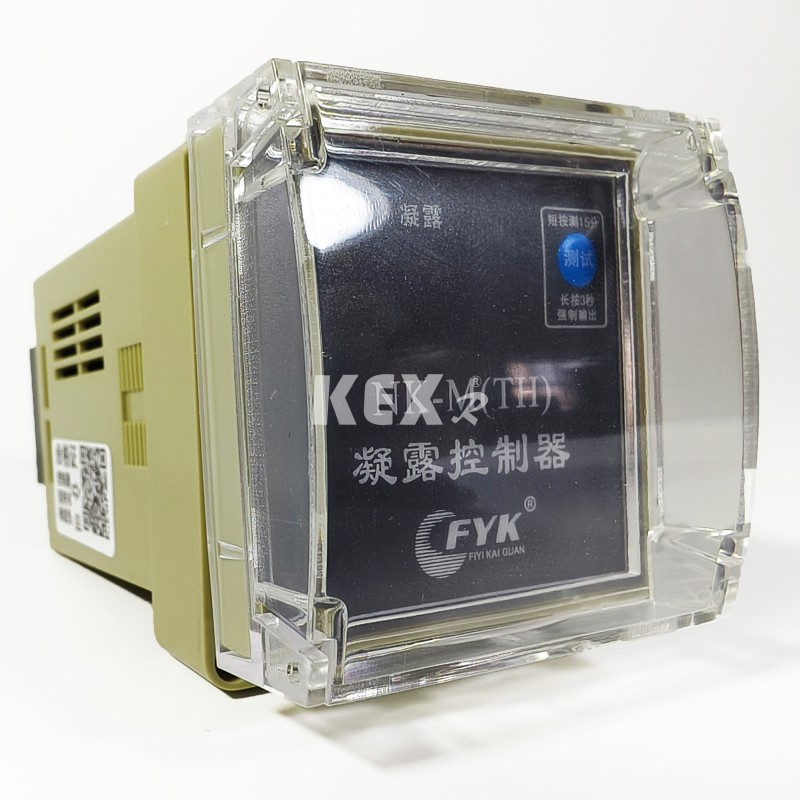

1. .Controlador de condensación

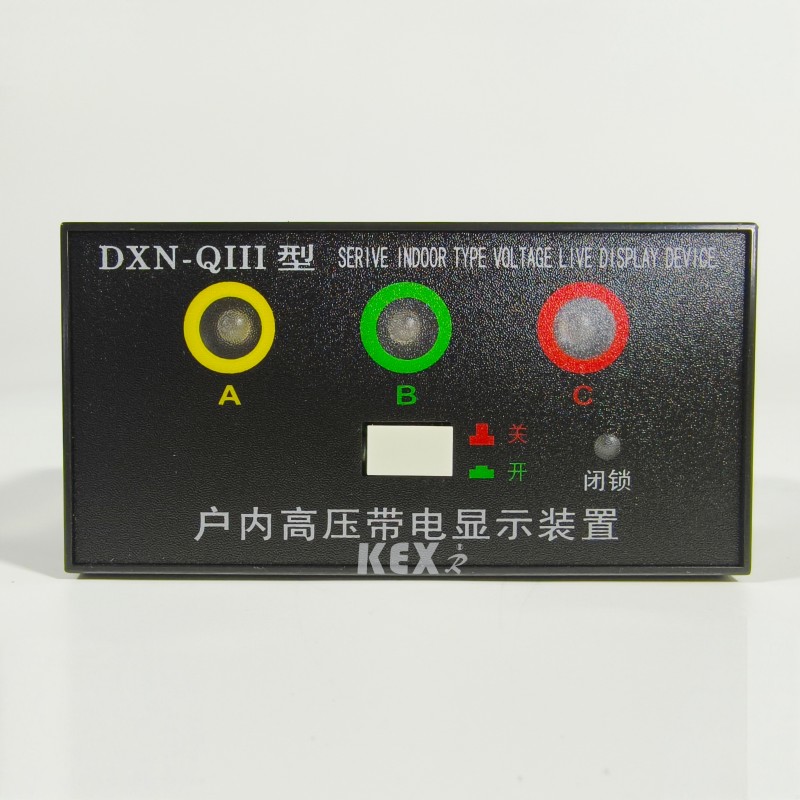

2.Pantalla cargada

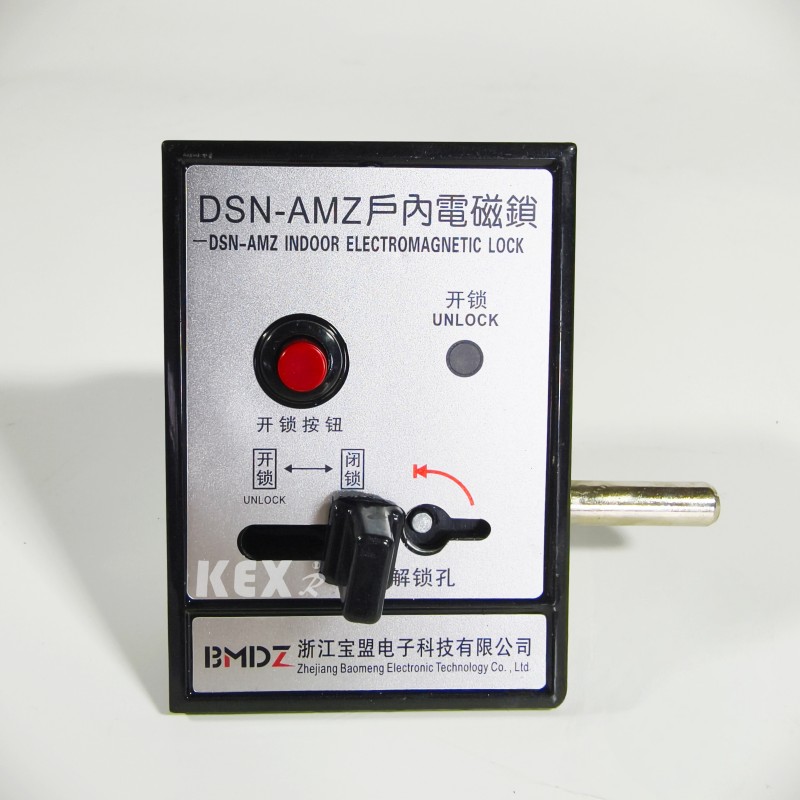

3.Cerradura electromagnética interior

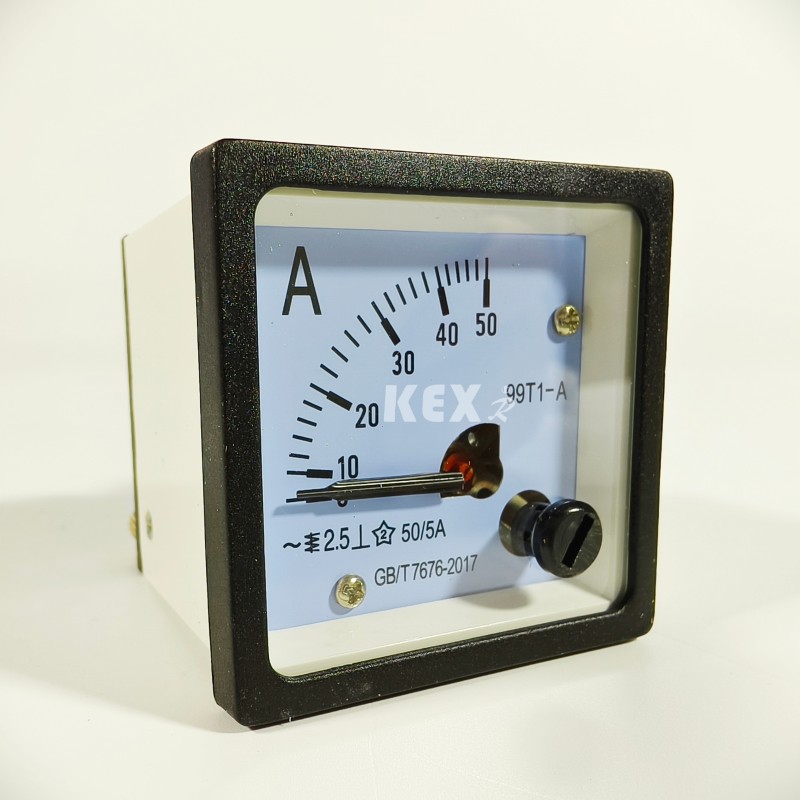

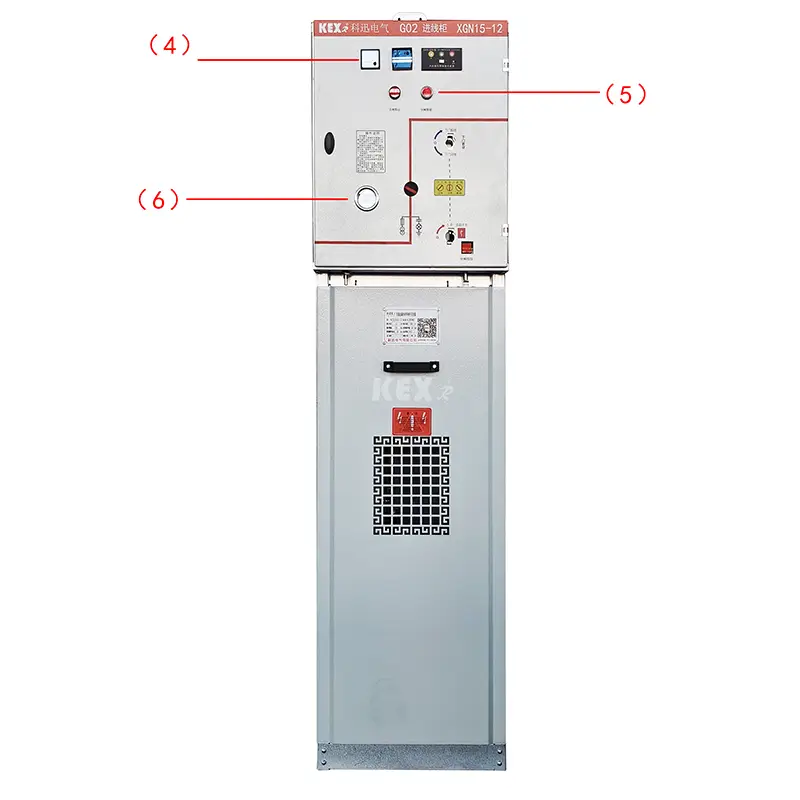

4. Amperímetro

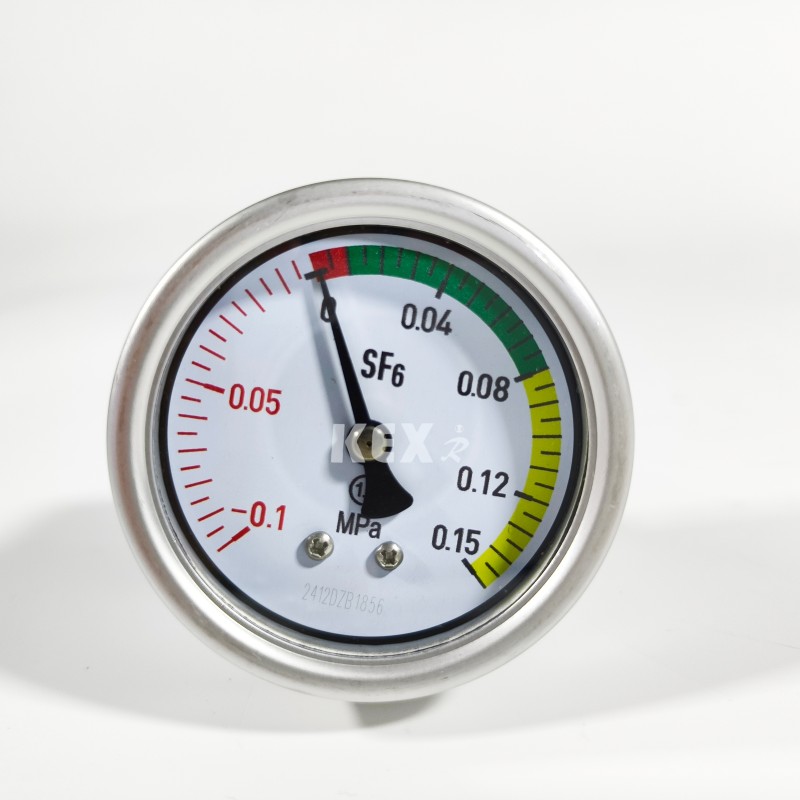

6.Barómetro

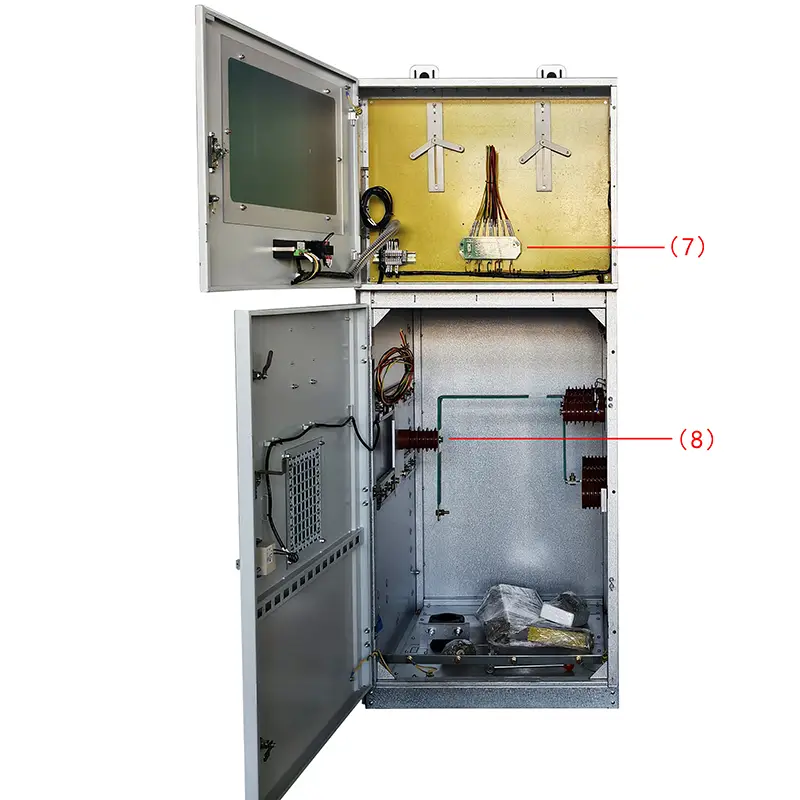

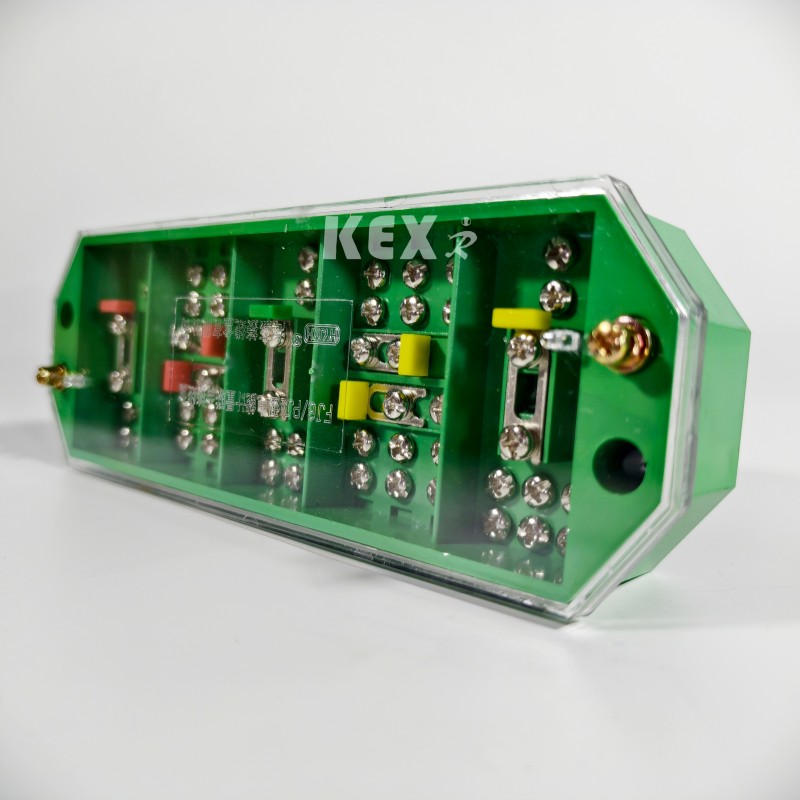

7. Conector eléctrico trifásico de 3 hilos

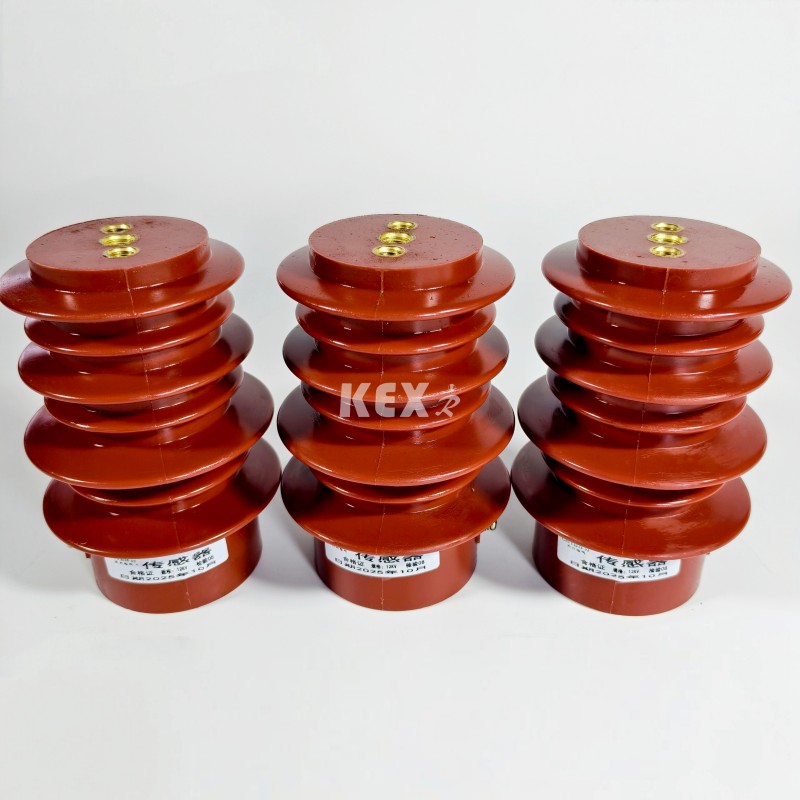

8.Transmisor

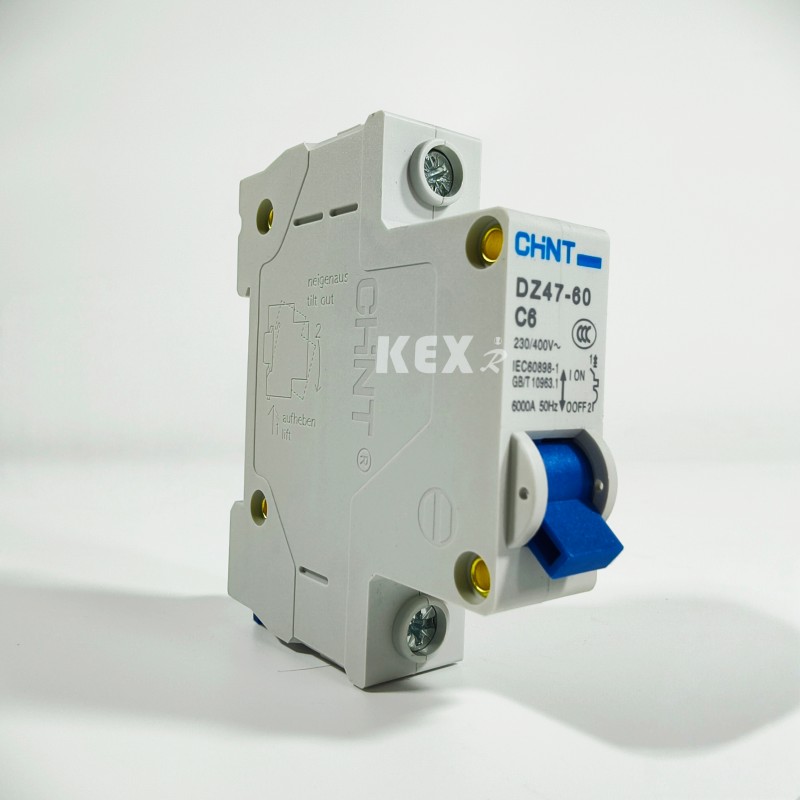

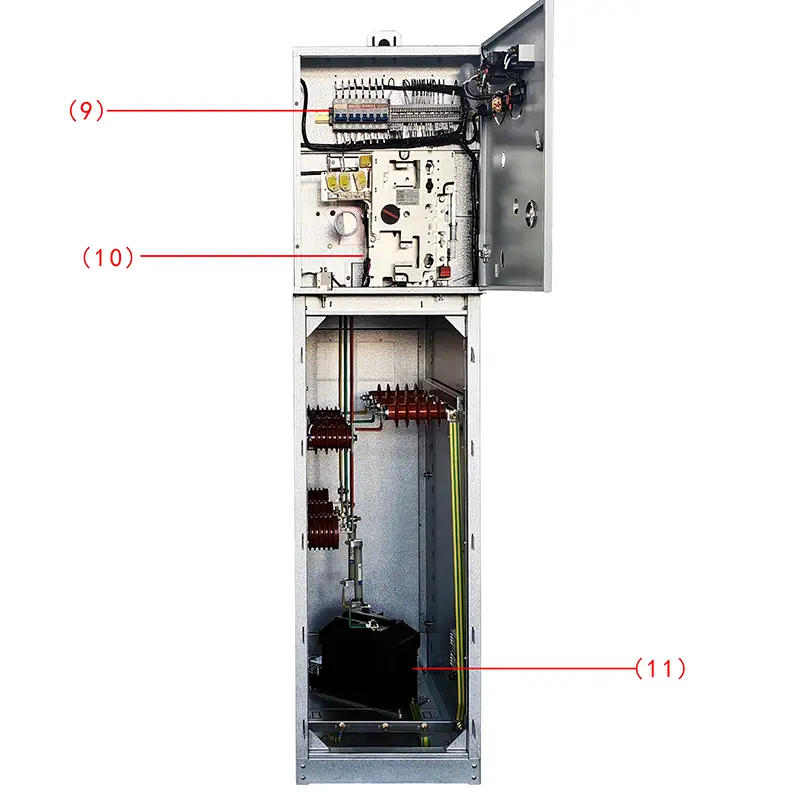

9. Mcb

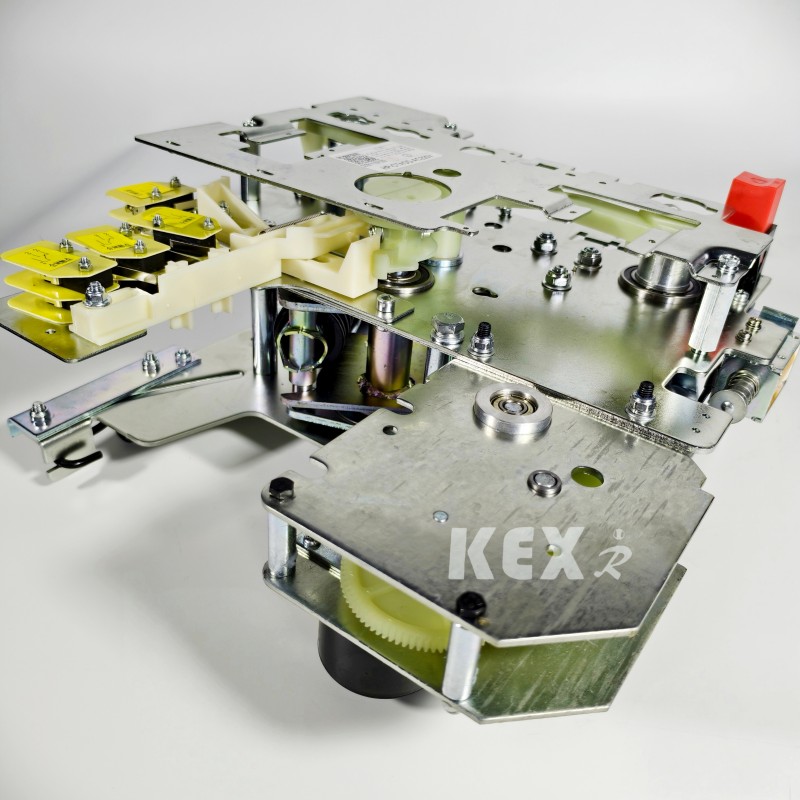

10. Mecanismo operativo

11.TV

● Condiciones de uso

El gabinete de unidad principal de anillo SF6 modular tipo XGN15-12 es una nueva generación de tableros cerrados de metal compactos y expandibles con interruptor de hexafluoruro de azufre como interruptor principal y aislamiento de aire para todo el gabinete. Tiene las características de estructura simple, operación flexible, enclavamiento confiable e instalación conveniente, y puede proporcionar soluciones técnicas satisfactorias para diversas aplicaciones y diferentes requisitos de los usuarios. Adopta tecnología de detección y lo último en relés de protección, además de un rendimiento técnico avanzado y un esquema de ensamblaje ligero y flexible, que puede satisfacer plenamente las necesidades cambiantes del mercado.

Los interruptores principales del gabinete de unidad principal de anillo SF6 XGN15-12 adoptan FLN36 y FLN48 respectivamente, los interruptores de carga SF6 y SFG original de ABB, y los disyuntores VD4/S, HD4/S y VS1 originales de ABB también se pueden equipar según las necesidades de los usuarios.

● Ambiente de trabajo

◆ Altitud≤1000m

◆Temperatura ambiente -25~40℃

◆La humedad relativa media diaria no supera el 95%; La humedad relativa media mensual no supera el 90%;

◆ Capacidad sísmica: 8 grados;

◆ Sin vibraciones ni impactos violentos, y en lugares con riesgo de incendio, corrosión química y explosión.

● Estándares

El gabinete de unidad principal de anillo modular SF6 XGN15-12 cumple con los estándares siguientes

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabla de parámetros técnicos del gabinete de unidad principal de anillo SF6 modular tipo XGN15-12

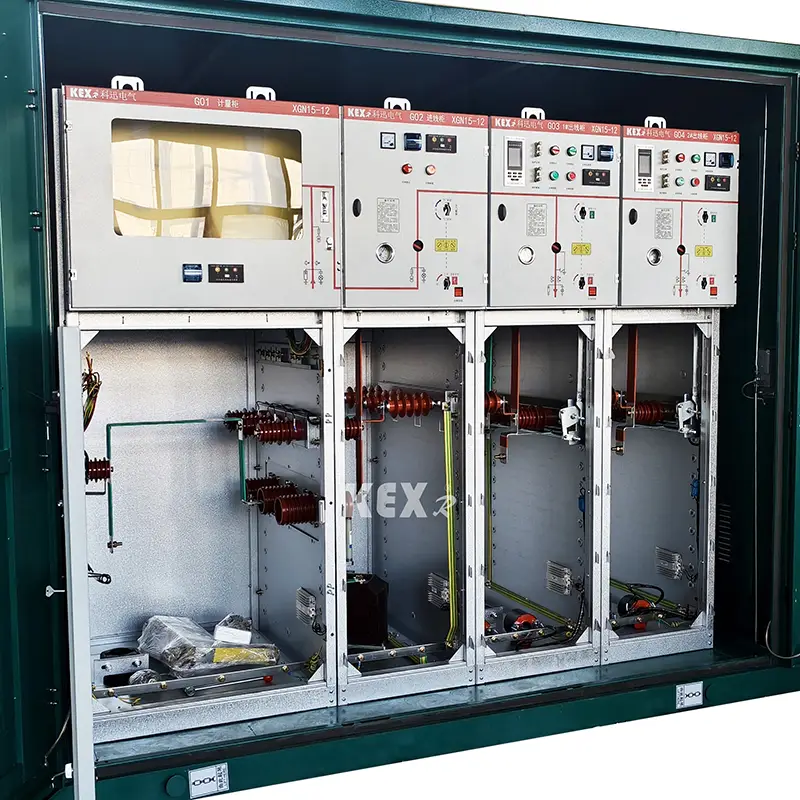

● La estructura del gabinete de unidad principal de anillo SF6 modular tipo XGN15-12

◆ Sala de barras: interruptor de carga

Se instala un interruptor de carga de tres estaciones en la sala de interruptores. La carcasa del interruptor de carga está hecha de resina epoxi y llena de hexafluoruro de azufre (SF6). El gas es un medio aislante y el S6F se puede instalar en la sala de interruptores según los requisitos del cliente. Densímetro de gas o densímetro de gas con contacto de alarma.

◆Sala de cables: mecanismo de operación, mecanismo de enclavamiento y sala de control de baja tensión.

El gabinete de distribución de carga tiene un amplio espacio para cables, que se utiliza principalmente para la conexión de cables, de modo que se pueden conectar cables de un solo núcleo o de tres núcleos mediante cabezales de cable simples sin blindaje y, al mismo tiempo, se pueden instalar en un amplio espacio un pararrayos, un transformador de corriente, un interruptor de puesta a tierra inferior y otros elementos. Según el diseño estándar, la puerta del armario tiene una ventana de observación y un dispositivo de bloqueo de seguridad, y la placa inferior del cuarto de cables está equipada con una cubierta de sellado y una abrazadera para cables con un marco de soporte del tamaño adecuado. La placa inferior y el marco de la puerta frontal de la sala de cables se pueden quitar para facilitar la instalación del cable.

◆ Mecanismo de amasado, mecanismo de enclavamiento y sala de control de baja presión.

La cámara de bajo voltaje con enclavamiento desempeña al mismo tiempo el papel de panel de control. La cámara de bajo voltaje está equipada con un mecanismo de operación de resorte con indicador de posición, enclavamiento mecánico y dispositivo, y también puede equiparse con contactos auxiliares, bobina de disparo, mecanismo de disparo de emergencia, pantalla capacitiva en vivo, bloqueo de llave y dispositivo de operación eléctrico. Al mismo tiempo, el espacio en la cámara de bajo voltaje también puede equiparse con un circuito de control, un instrumento de medición y un relé de protección. El gabinete de 750 mm de ancho tiene dos cámaras de bajo voltaje idénticas, que pueden equiparse con más accesorios. Todo el gabinete de distribución XGN15 se puede dividir en dos partes: la parte superior del gabinete incluye la sala de bus, el interruptor de carga, el mecanismo operativo y la sala de bajo voltaje, que está separada de la sala de cables inferior. Por lo tanto, el equipo instalado en la unidad superior se puede revisar y reformar de manera segura y conveniente, y se puede reemplazar toda la unidad superior.

◆ Sala de barras

La sala de barras está dispuesta en la parte superior del armario. En la sala de autobuses, los buses principales están conectados entre sí y recorren toda la fila de celdas.

● Los componentes básicos del gabinete de unidad principal de anillo SF6 modular tipo XGN15-12

▶El interruptor de carga FLN36 tipo SF6 se desarrolla y produce para la empresa mediante la introducción de tecnología extranjera y de acuerdo con los requisitos del sistema eléctrico nacional, tiene tres estados de funcionamiento: cierre, apertura y conexión a tierra.

▶Los contactos dinámicos y estáticos del interruptor de carga se colocan en la carcasa de resina epoxi fundida a presión con estructura reforzada, se utiliza gas SF6 como medio de extinción del arco y la presión del aire es de 14 bar. Cada interruptor de carga está sellado y no requiere mantenimiento, y el barómetro se puede seleccionar por separado. El método de instalación del interruptor de carga consiste en colocar una partición de acero entre la sala de cables y la sala de autobuses e instalarla horizontalmente para cumplir con los requisitos de seguridad más estrictos para la operación y mantenimiento. Si se produce un arco en el interior, hay un punto estructural débil en la parte posterior de la carcasa del interruptor de carga, que se eliminará, y luego se eliminará la válvula de descarga de arco en el gabinete para guiar el flujo de aire de sobrepresión fuera del gabinete.

▶El interruptor de carga SF6 tiene dos mecanismos operativos: mecanismo operativo de resorte único (tipo K) y mecanismo operativo de resorte doble (tipo A). El mecanismo eléctrico se puede agregar a los dos tipos de mecanismos operativos anteriores para realizar un control eléctrico remoto.

●Esquemas para elegir

□Esquema de ejemplo 1

◆Configuración y características estándar

▶Autobús 630A

▶Interruptor de carga:FLN36-12D/T630-20

▶Interruptor de carga de tres estaciones (cierre, aislamiento, puesta a tierra) o interruptor de dos estaciones (cierre, aislamiento)

▶Las ventanas visuales están instaladas en el extremo operativo del interruptor.

▶El interruptor principal y el interruptor de conexión a tierra funcionan mediante dos orificios de operación separados y se autobloquean entre sí.

▶Indicación de posición del interruptor de carga y del interruptor de puesta a tierra

▶Cuerpo del interruptor con indicador de voltaje capacitivo

▶Manómetro de gas SF6 con relé de densidad

▶Interruptor de puesta a tierra que se enclava con el panel frontal de la sala de cables

◆ Configuración y características opcionales

▶Extensión de autobús reservada

▶ Motor de operación de conmutación de carga: AC220V/110V DC220V/110V/48V

▶Indicador de cortocircuito y fallo de conexión a tierra

▶Dispositivo de protección contra rayos (tipo de distribución, tipo de central eléctrica, tipo de liberación)

▶Medición de CT y medidor

▶Transformador de voltaje PT para fuente de alimentación operativa

▶Cierre de puesta a tierra activo de 110 V/220 V CA de la línea de entrada (interruptor de puesta a tierra y puerta inferior del cierre de puesta a tierra cerrado cuando el cable inferior está activo)

▶Contacto auxiliar: Interruptor principal 4NO+4NC Interruptor de puesta a tierra 2NO+2NC

□Esquema de ejemplo 2

◆ Configuración y características estándar·

▶Barra colectora principal 630A

▶Interruptor de carga:FLN36-12D/T100-50

▶Interruptor de carga de tres estaciones (cierre, aislamiento y puesta a tierra)

▶Interruptor de carga de tres estaciones, interruptor de puesta a tierra del cabezal del fusible y del extremo del fusible

▶Para varillaje mecánico

▶Indicación de disparo de fusible y transmisión de señal remota

▶Se instala una ventana visual en el extremo operativo del interruptor.

▶El interruptor principal y el interruptor de conexión a tierra funcionan mediante dos orificios de operación separados y se autobloquean entre sí.

▶Indicación de posición del interruptor de carga y del interruptor de puesta a tierra

▶Cuerpo del interruptor con indicador de voltaje capacitivo

▶Manómetro de gas SF6 con relé de densidad

▶Interruptor de puesta a tierra que se enclava con el panel frontal de la sala de cables

◆ Configuración y características opcionales

▶Extensión de autobús reservada

▶ Motor de operación de conmutación de carga: AC220V/110V DC220V/110V/48V

▶Indicador de falla en cortocircuito y conexión a tierra

▶Medición de CT y medidor

▶Disparo por pérdida de voltaje AC220V

▶Seccionador de sobrecorriente:GL25/5

▶Contactos auxiliares: interruptor principal 4NO+4NC interruptor de puesta a tierra 2NO+NC

▶Bobina de disparo: AC220V/110V DC220V/110V/48V

▶Fusible (señal de fallo):1NO

▶Manómetro con señal:1NO

□Esquema de ejemplo 3

Número de programa primario D07

◆Configuración y características estándar

▶Dos transformadores de corriente LZZBJ9

▶Dos transformadores de voltaje JDZ

▶Proteger el fusible PT

▶Enclavamiento del panel frontal de la sala de cables

◆Configuración y características opcionales

▶AVoltímetro con interruptor

▶Un amperímetro con interruptor

▶3 TC, 3 PT

▶Indicador de voltaje capacitivo que indica el gabinete de distribución en vivo

▶ Contador de vatios hora

▶Control negativo
