Unidad de Protección Ambiental

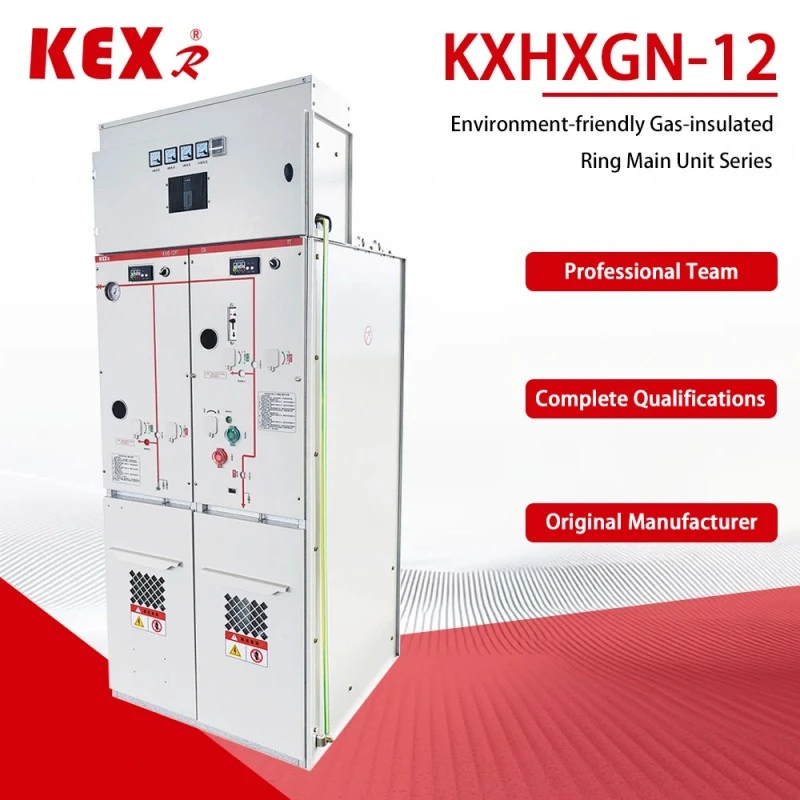

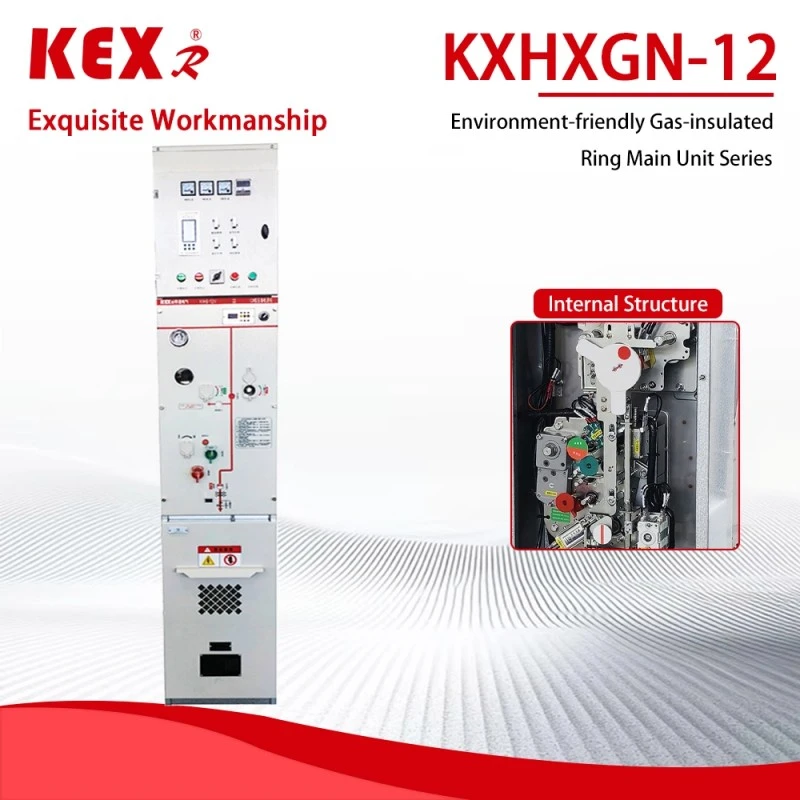

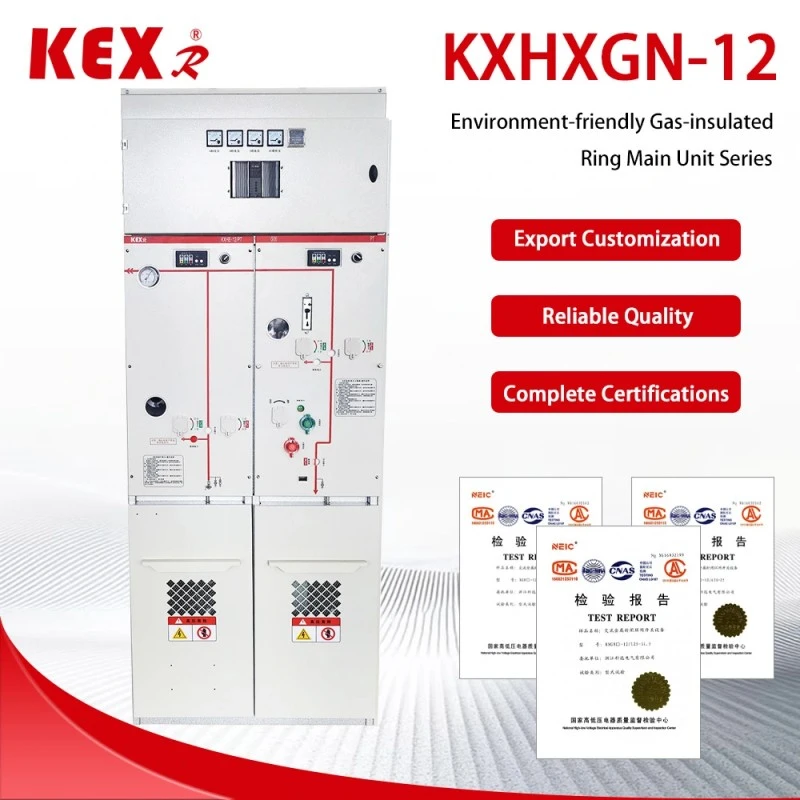

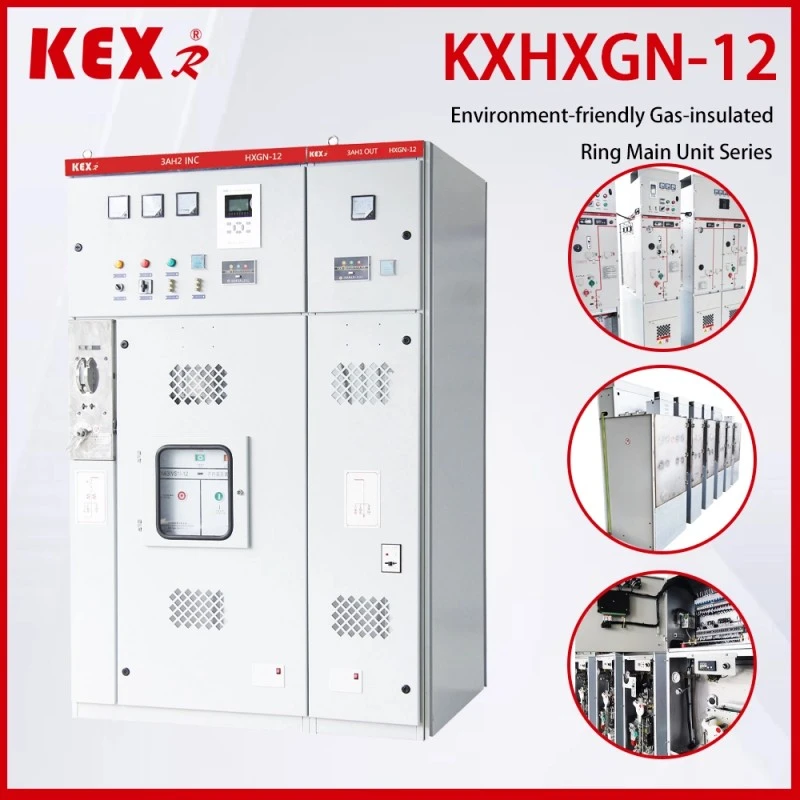

La unidad de protección ambiental tipo KXHXGN-12 producida por KEXR, un proveedor de equipos de transmisión y distribución de energía en China, es un gabinete de red en anillo aislado en gas de 12 kV con gas de protección ambiental (como aire seco, nitrógeno o mezcla de gases) como medio de aislamiento, que es adecuado para el suministro de energía de red en anillo, suministro de energía de terminales y estaciones de apertura y cierre a pequeña escala de redes de distribución.
Modelo: KXHXGN-12
Marca: KEXR

Enviar Consulta

Descripción del Producto

● Característica principal de la unidad de Protección Ambiental

(1) Ventajas de protección del medio ambiente

◆Gas SF libre: la unidad de protección ambiental adopta aire seco, nitrógeno o nuevos gases de protección ambiental (como G, AirPlus®, etc.), lo cual está en línea con las regulaciones de gases fluorados de la UE y la política de "doble carbono" de China.

◆Bajas emisiones de carbono: en comparación con el gabinete de red en anillo SF, el GWP (potencial de calentamiento global) se acerca a cero.

(2) Diseño estructural

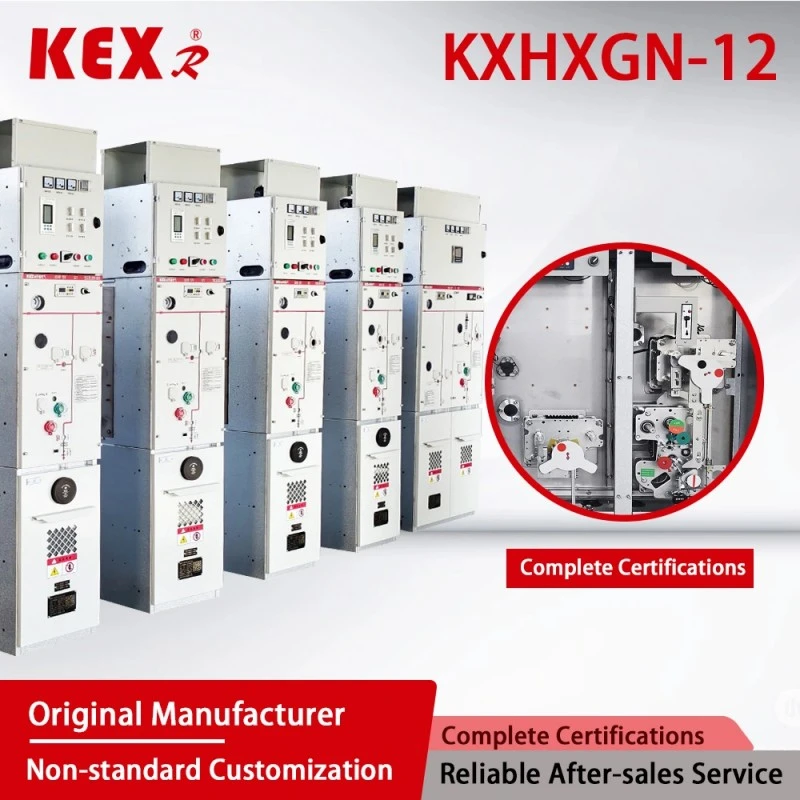

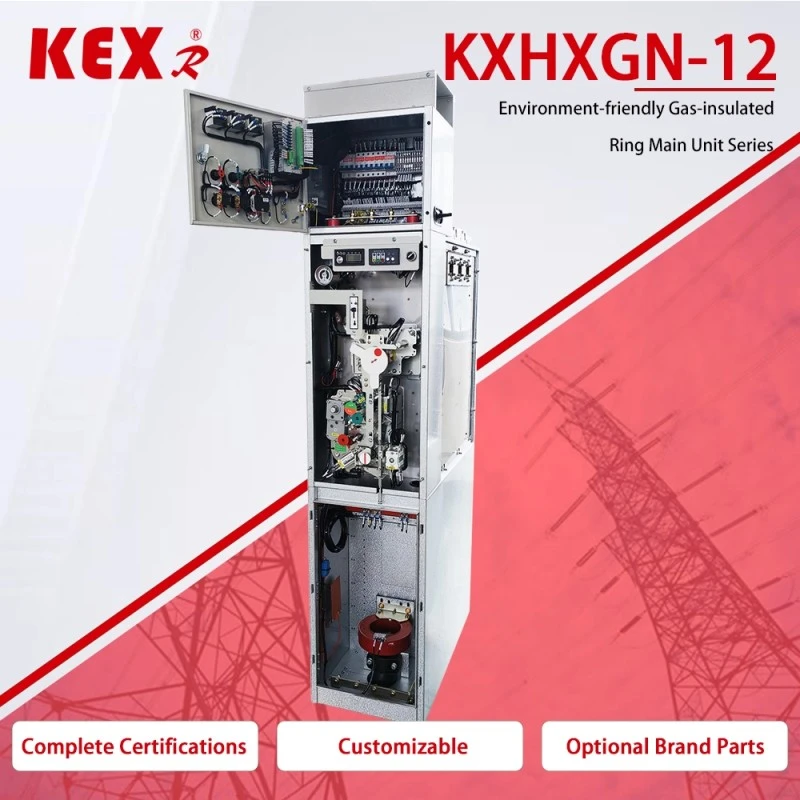

◆Diseño modular: la unidad de protección ambiental de línea entrante, línea saliente, medición y PT se puede ampliar.

◆Estructura cerrada: El nivel de protección de la unidad de protección ambiental alcanza IP67, que es a prueba de polvo, humedad y condensación, adecuado para ambientes hostiles.

◆Tamaño compacto: ahorra espacio que el gabinete de red en anillo AIS y es más ecológico que el SF₆ GIS tradicional.

(3) Opciones inteligentes

Se puede seleccionar el monitoreo inteligente (como DTU, medición de temperatura en línea, monitoreo de descargas parciales, etc.) para admitir el acceso a Internet de las cosas (IoT) y realizar operación y mantenimiento remotos.

● Parámetros Técnicos de la unidad de Protección Ambiental

◆ Gabinete del disyuntor

Artículo				Unidad	Datos
Tensión nominal				kV	12
Frecuencia nominal				HZ	50
Nivel de aislamiento nominal	Resistencia a la frecuencia de trabajo de 1 minuto Voltaje		A tierra, fase a fase	kV	42
			Romper		48
	Tensión soportada de impulso de iluminación (pico)		A tierra, fase a fase	kV	75
			Romper		85
	Tensión soportada de frecuencia industrial de 1 min del circuito auxiliar/de control (a tierra)			kV	2
Corriente nominal				A	630
Corriente nominal soportada a corto plazo (valor virtual)			Circuito principal/interruptor de tierra	ka	25/4s
			Circuito de puesta a tierra	ka	21,7/4s
Corriente nominal máxima soportada			Circuito principal/interruptor de tierra	ka	63
			Circuito de puesta a tierra	ka	54.5
Corriente nominal de interrupción de cortocircuito y tiempos				kA/Tiempo	25/30
Corriente nominal de cierre de cortocircuito (pico)				ka	63
Corriente nominal de rotura de carga del cable				A	25
Secuencia nominal de funcionamiento del interruptor O-0.3s-CO-180s-CO
vida mecanica		Disyuntor/Seccionador		Tiempo	10000/3000
título de propiedad intelectual		Caja sellada			IP67
		Carcasa del interruptor			IP4X
Presión de gas		Nivel de carga de gas nominal (20 ℃, presión manométrica)		MPA	0.02
		Gas nominal Nivel mínimo de función (20 ℃, presión manométrica)		MPA	0
Rendimiento de sellado,		Tasa de fuga anual		%/Año	≤0,05

◆Armario de distribución de carga

Artículo			Unidad	Datos
Tensión nominal			kV	12
Frecuencia nominal			HZ	50
Nivel de aislamiento nominal	Resistencia a la frecuencia de trabajo de 1 minuto Voltaje		kV

	Tensión soportada de impulso de iluminación (pico)		kV

	Tensión soportada de frecuencia industrial de 1 min del circuito auxiliar/de control (a tierra)		kV	2
Corriente nominal			A	630
Corriente nominal soportada a corto plazo (valor virtual)		Circuito principal/interruptor de tierra	KA	25/4s
		Circuito de puesta a tierra	KA	21,7/4s
Corriente nominal máxima soportada		Circuito principal/interruptor de tierra	KA	63
		Circuito de puesta a tierra	KA	54.5
Corriente nominal de cierre de cortocircuito (pico)		Seccionador de carga/seccionador de tierra	KA	63
Corriente nominal de interrupción de carga activa			A	630
Corriente nominal de interrupción de circuito cerrado			A	630
5% Corriente de interrupción de carga activa nominal			A	31.5
Corriente nominal de rotura de carga del cable			A	10
Tiempos nominales de interrupción de carga activa			Tiempo	100
Corte de corriente de falla a tierra			A/hora	31,5/10
La corriente de carga de líneas y cables se desconecta en caso de falla a tierra.			A/hora	17.4/10
vida mecanica	Disyuntor/Seccionador		A/hora	10000/3000
título de propiedad intelectual	Caja sellada			IP67
	Carcasa del interruptor			IP4X
Presión de gas	Nivel de carga de gas nominal (20 ℃, presión manométrica)		MPA	0.02
	Gas nominal Nivel mínimo de función (20 ℃, presión manométrica)		MPA	0
Rendimiento de sellado,	Tasa de fuga anual		%/Año	≤0,05

● Estándar de implementación de la unidad de Protección Ambiental

◆ Requisitos técnicos comunes de las normas GB/T 1022 para aparamenta y control de alta tensión.

◆ Equipo de control y aparamenta con envolvente metálica de CA GB/T39063640,5 kV.

◆ GB/T1985 Interruptor de aislamiento de CA de alto voltaje e interruptor de puesta a tierra

◆ Interruptor de carga de alto voltaje CA GB/T38043.6-40.5kV

◆ GB/T1984 Disyuntor de CA de alto voltaje

◆ GB/T4208 Código IP del nivel de protección de la carcasa

◆ Medición de descarga parcial GB/T7354

◆ GB/T311.1 Coordinación del aislamiento Parte 1: Definición, principios y reglas

● Condiciones de uso de la unidad de Protección Ambiental

◆ Temperatura máxima: +45 grados Celsius;

◆ Temperatura mínima: -25 grados centígrados;

◆ Temperatura máxima: (promedio de 24 horas) +35 grados Celsius;

◆ Humedad relativa media máxima (24 horas 1: ≤ 95 %; Altitud: ≤ 1500 m; Capacidad sísmica: 8 grados;

◆ Grado de protección: sello del cuerpo cargado IP67, carcasa del gabinete de distribución IP4x；

◆ El aire circundante no debe estar obviamente contaminado por gases combustibles corrosivos y vapor de agua.

◆ No hay lugares con vibraciones violentas frecuentes y el diseño de dureza bajo piezas duras cumple con todo tipo de requisitos.

◆ Cuando se utiliza en condiciones ambientales normales más allá de GB/T3906, el usuario deberá negociar con KEXR

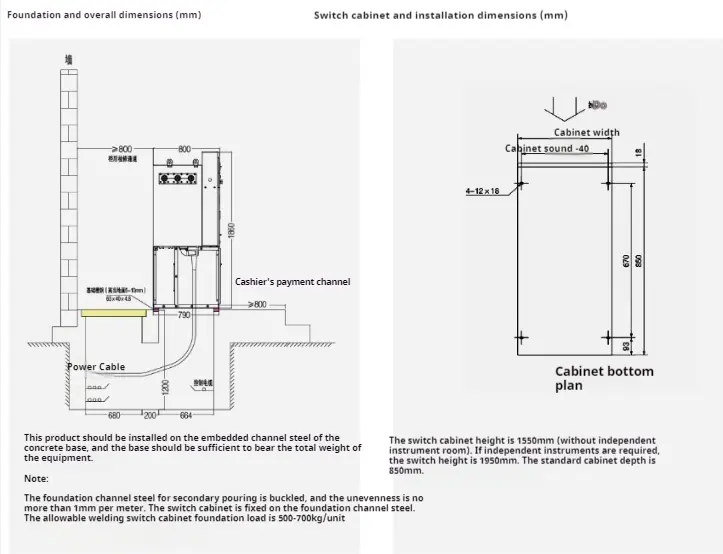

● Instrucciones de instalación
