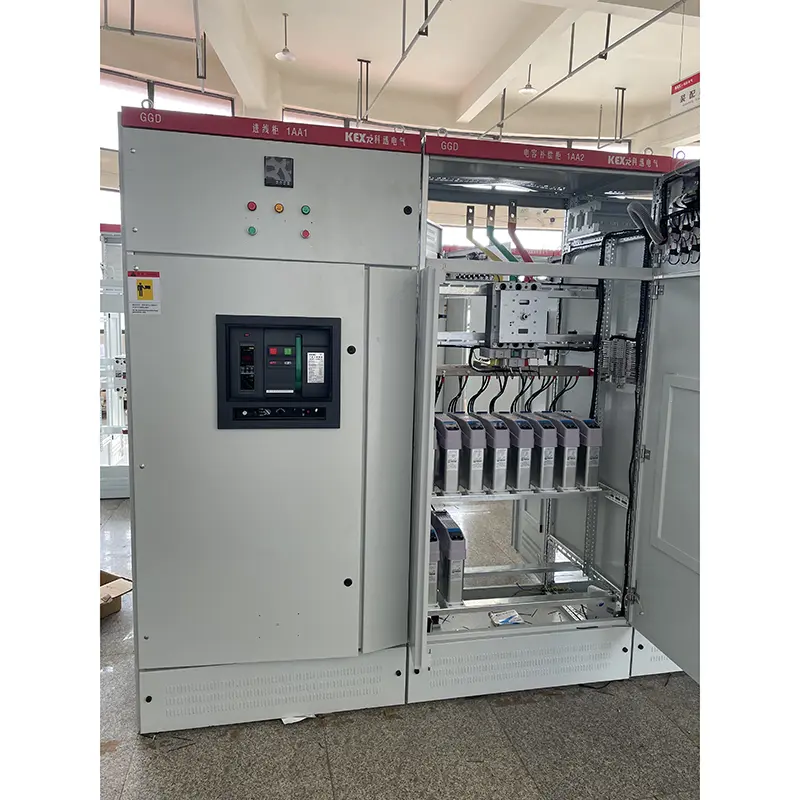

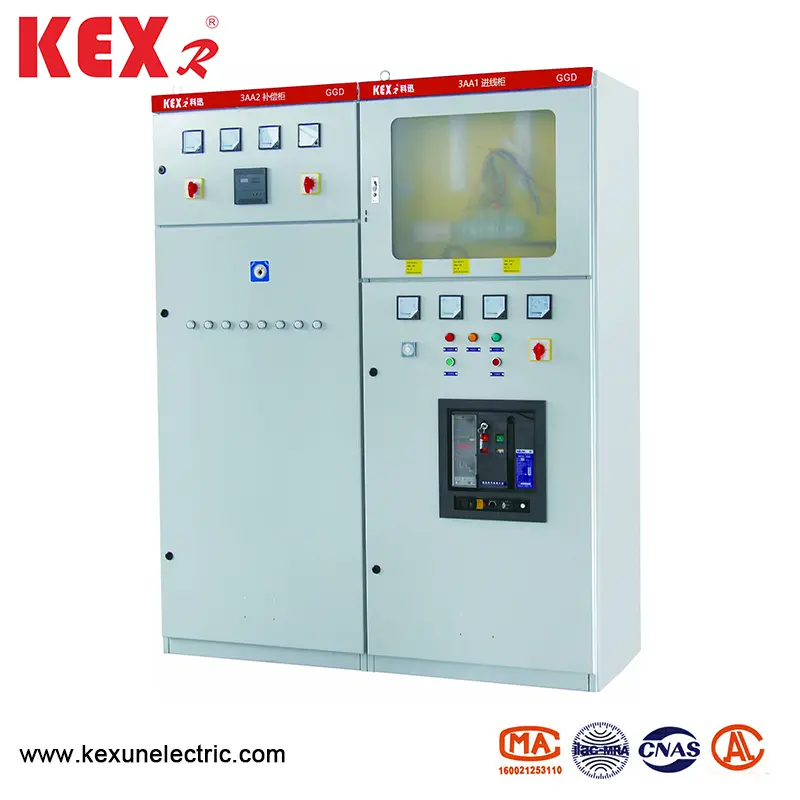

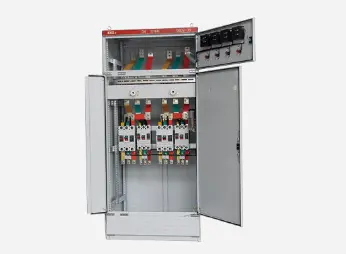

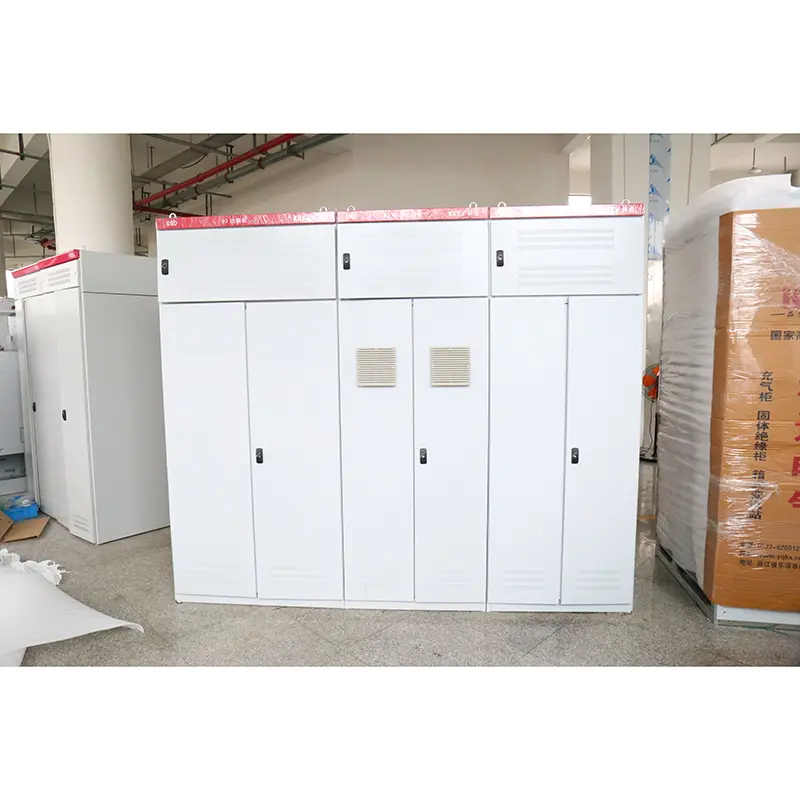

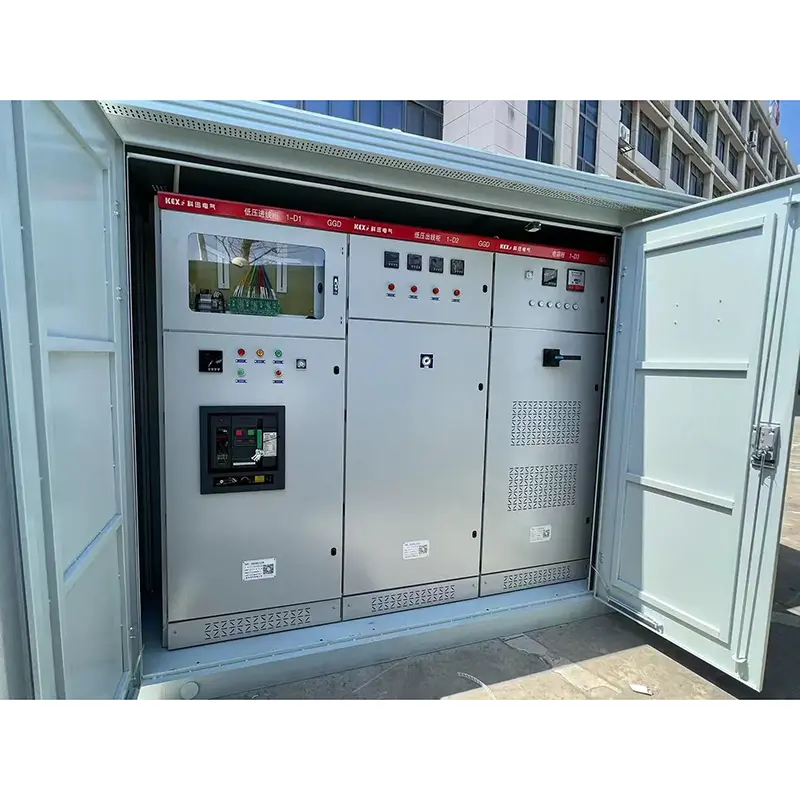

Gabinete de distribución de bajo voltaje de CA

● Área de aplicación

El gabinete de distribución de bajo voltaje GGD AC es un nuevo tipo de gabinete de distribución de bajo voltaje diseñado en el principio de seguridad, economía, racionalidad y confiabilidad de acuerdo con los requisitos de los superiores competentes del Ministerio de Energía y la mayoría de los usuarios de energía y los departamentos de diseño. El producto tiene las características de alta capacidad de ruptura, buena estabilidad dinámica y térmica, esquema eléctrico flexible, combinación conveniente, series, practicabilidad fuerte, estructura novedosa y alto nivel de protección, y se puede utilizar como un producto actualizado de la vertigación de bajo voltaje. El gabinete de distribución de bajo voltaje de AC GGD se ajusta a IEC439 Switchgar y control de control GB7251 GB7251 y otros estándares.

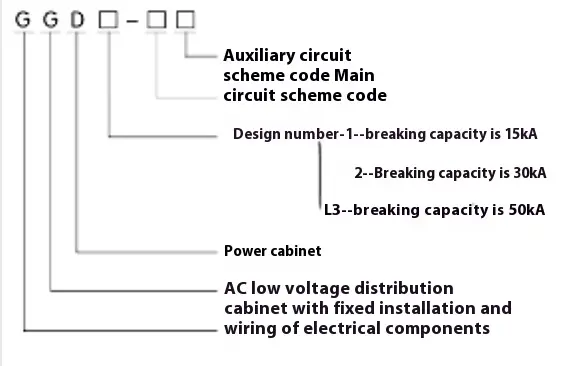

● Significado del modelo

● Rendimiento eléctrico

◆ Parámetros eléctricos básicos

◆ Esquema de circuito principal

Hay 129 esquemas y 298 especificaciones para el circuito principal del gabinete de distribución de bajo voltaje GGD CA (excluyendo los esquemas y especificaciones derivadas de los cambios funcionales de los circuitos auxiliares y los cambios de voltaje de control). Entre ellos, GGD1 tiene 49 esquemas y 123 especificaciones. GGD2 tiene 53 esquemas y 107 especificaciones. El modelo GGD3 tiene 27 esquemas y 68 especificaciones, el esquema de circuito principal se seleccionó solicitando las opiniones de la mayoría de los departamentos de diseño y uso, lo que aumentó el esquema necesitado por las centrales eléctricas. Corriente clasificada a 3150A, adecuada para transformadores de distribución de 2000kva y debajo. Además, para satisfacer las necesidades de compensación de potencia reactiva, los gabinetes de compensación de transmisión GGJ1 y GGJ2 están diseñados, con 4 esquemas de circuito principal y 12 especificaciones en total.

◆ Esquema de circuito auxiliar

El diseño del circuito auxiliar se divide en dos partes: el esquema de la fuente de alimentación y el esquema de la planta de energía. Hay suficiente espacio en el gabinete BGD para instalar componentes secundarios. Al mismo tiempo, NLS también ha desarrollado un transformador actual LM23D especial para satisfacer las necesidades de las centrales eléctricas y los usuarios especiales al adjuntar la protección de retransmisión.

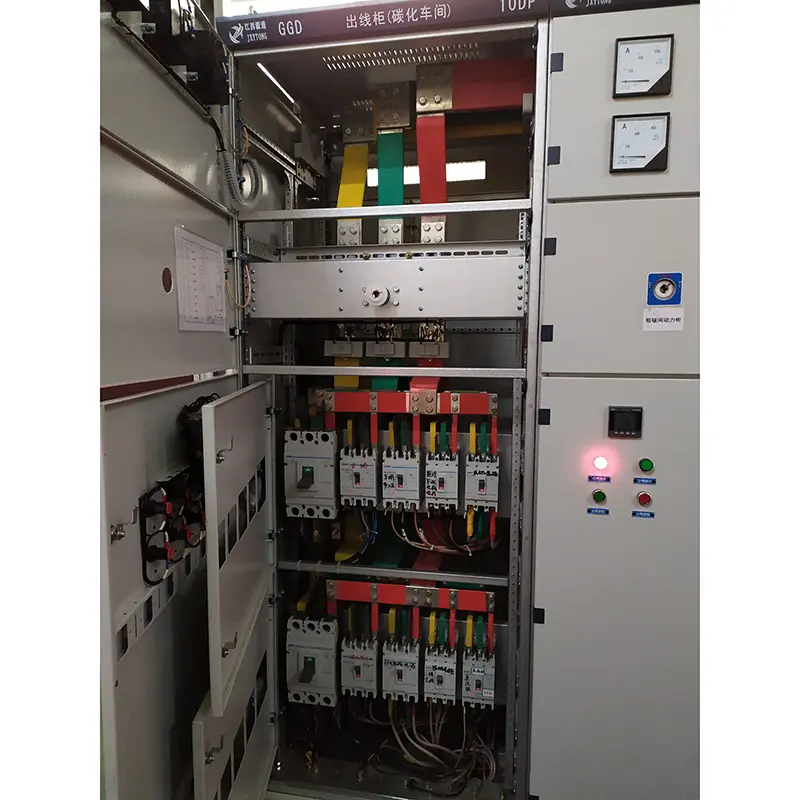

◆ BUS-BAR PRINCIPAL

Teniendo en cuenta la relación de precio y la viabilidad de reemplazar el cobre con aluminio, se puede usar un solo bus de aluminio cuando la corriente nominal está por debajo de 1500A, y se puede usar un bus de cobre doble cuando la corriente nominal está por encima de 1500 A. El fabricante fabrica el prototipo de acuerdo con esta regulación y pasa la prueba de tipo. Por supuesto, el fabricante también puede reemplazar el bus de aluminio con un bus de cobre con la misma capacidad actual de acuerdo con los requisitos de los usuarios. Las superficies superpuestas de los autobuses son tratadas por el proceso de estaño de estanque

◆ Selección de componentes eléctricos

▶ El gabinete de distribución de bajo voltaje GGD Tipo AC adopta principalmente componentes eléctricos avanzados que pueden producirse en masa en China. Al mismo tiempo, de acuerdo con el principio de economía y racionalidad, algunos productos antiguos disponibles, como DZ10D y D220, están reservados en la premisa de considerar completamente la viabilidad, y los productos obsoletos no se seleccionan.

▶ Los interruptores de cuchillo giratorio HD13BX y HS13BX son componentes especiales diseñados por NLS para satisfacer las necesidades de la estructura única del gabinete BGGD. Cambian el modo de operación del mecanismo y conservan las ventajas de los productos antiguos, y son componentes eléctricos prácticos.

▶ Si el departamento de diseño selecciona nuevos componentes eléctricos con un mejor rendimiento y tecnología más avanzada de acuerdo con las necesidades de los usuarios, el gabinete de distribución de bajo voltaje de AC GGD tiene una buena flexibilidad de instalación y, en general, no causará dificultades en la fabricación e instalación debido a la actualización de los componentes eléctricos.

▶ Para mejorar aún más la estabilidad dinámica del circuito principal, NLS diseñó la abrazadera de bus combinada ZM y el soporte de aislamiento para el gabinete GGD. La abrazadera de la barra de autobuses está hecha de material de aleación PP0 de alta resistencia y de alta velocidad, que tiene una alta resistencia a aislamiento, un buen rendimiento autoextinguante y una estructura única. Se puede combinar fácilmente en una sola abrazadera de barra de bus o una abrazadera de barra doble de bus solo ajustando el bloque de construcción. El soporte de aislamiento es una articulación moldeada de tipo manga con bajo costo y alta resistencia, lo que resuelve el defecto de la distancia insuficiente de los productos antiguos.

● Instalación y uso

Después de que el producto llega al lugar de recepción, primero debe verificar si el embalaje está intacto y notificar a los departamentos relevantes para encontrar las razones en el tiempo cuando se encuentran problemas. Para los productos que no se instalan de inmediato, deben colocarse en lugares apropiados de acuerdo con las disposiciones de las condiciones de uso normal.

◆ Instalación del producto

 La instalación de productos se llevará a cabo de acuerdo con el diagrama esquemático de instalación (ver figura adjunta), y los usuarios proporcionarán el acero y los pernos del canal básicos. Cuando el bus principal se instala en una fila completa con recubrimiento de estaño, la superficie superpuesta se reparará y nivelará, limpia, cubre con vaselina neutra o se tomó otras medidas, y luego se sujetan con pernos.

◆ Los productos serán inspeccionados y probados para los siguientes elementos después de la instalación y antes de ponerse en funcionamiento.

▶ Verifique si la pintura superior del gabinete se ha caído y si el gabinete está seco y limpio.

▶ Si el mecanismo de operación de los componentes eléctricos es flexible, y no debe haber una fuerza de operación excesiva o excesiva.

▶ Si el encendido de los contactos principales y auxiliares de los electrodomésticos principales es confiable y preciso.

▶ Si la relación y la polaridad de la indicación del instrumento y el transformador son correctos.

▶ Si la conexión de la barra colectiva es buena y si el aislamiento admite, las piezas de montaje y los accesorios se instalan de manera firme y confiable.

▶ Si el contacto auxiliar cumple con los requisitos, si la especificación del núcleo del fusible del fusible es correcta, si el valor de configuración del relé cumple con los requisitos de diseño y si la acción es confiable y precisa.

▶ Si el contacto del circuito cumple con los requisitos del diagrama esquemático eléctrico.

▶ Si el sistema de circuito de protección cumple con los requisitos.

▶ Use un megohmímetro de 500 voltios para medir el valor de resistencia de aislamiento no menos de 1 megohmímetro.

◆ Precauciones para su uso

(1). Este producto no está instalado contra la pared, se opera en un lado (lado delantero) y se mantiene con puertas dobles. Solo los profesionales calificados pueden ingresar o abrir el canal de mantenimiento del producto y la puerta del armario para operación, inspección y mantenimiento.

(2). El interruptor de aire después de muchas veces, hará que el contacto principal sea las quemaduras locales y producirá sustancias de carbono, aumentará la resistencia de contacto, debe ser mantenimiento regular y reparación del interruptor de aire de acuerdo con sus instrucciones de funcionamiento.

◆ El fabricante proporcionará los siguientes documentos y accesorios al suministrar:

▶ Lista de embalaje

▶ Certificado de producto

▶ Instrucciones para su uso

▶ Informe de prueba de fábrica

▶ Dibujos eléctricos relevantes

▶ Llaves de la puerta del gabinete, manijas operativas y piezas de repuesto especificadas en el contrato.

● Diagrama esquemático de esquema e instalación del gabinete de distribución de bajo voltaje de AC Tipo de CA
