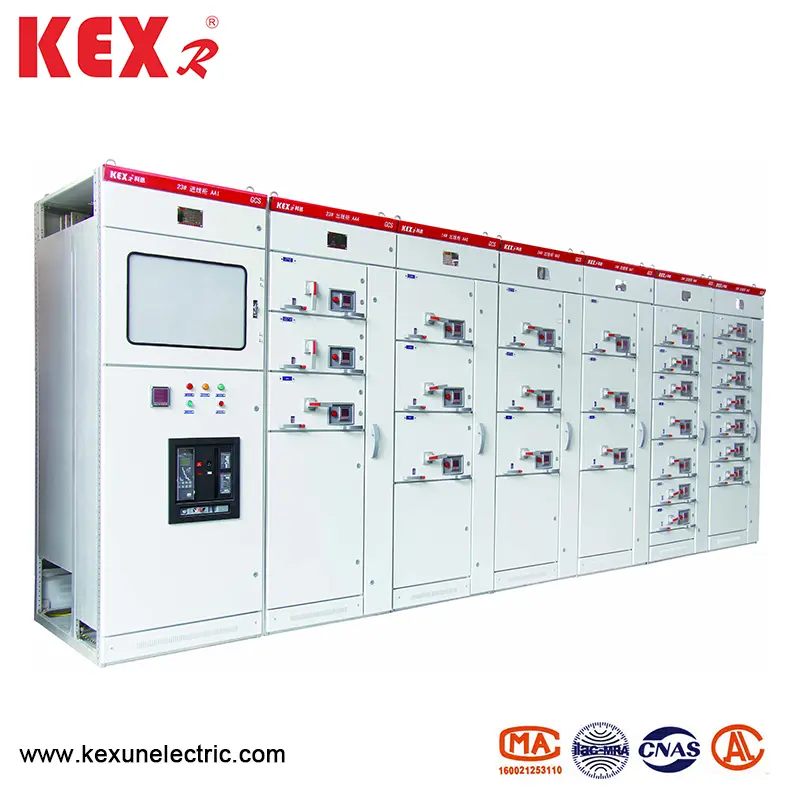

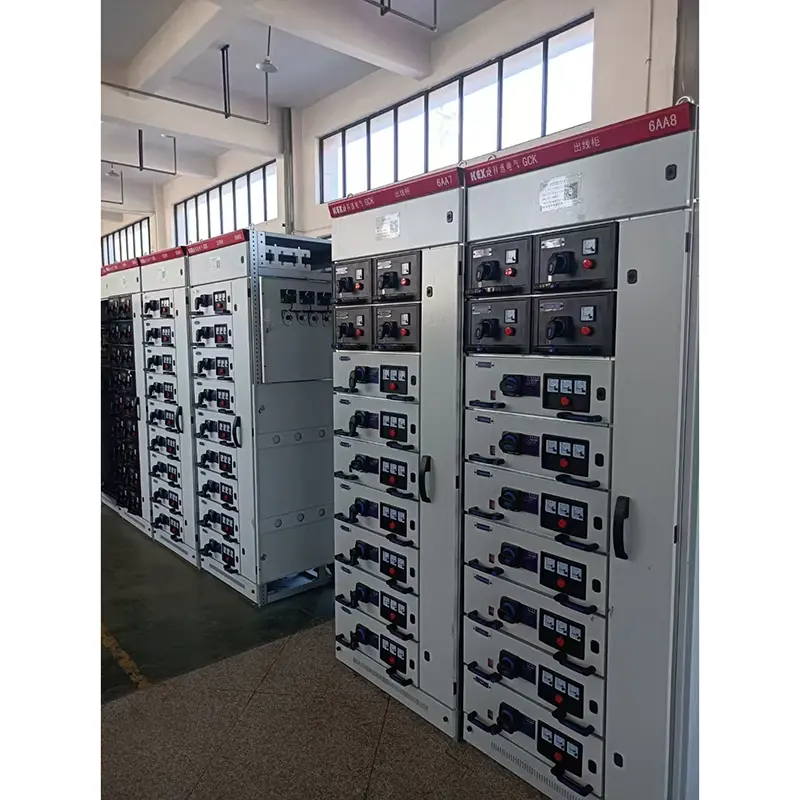

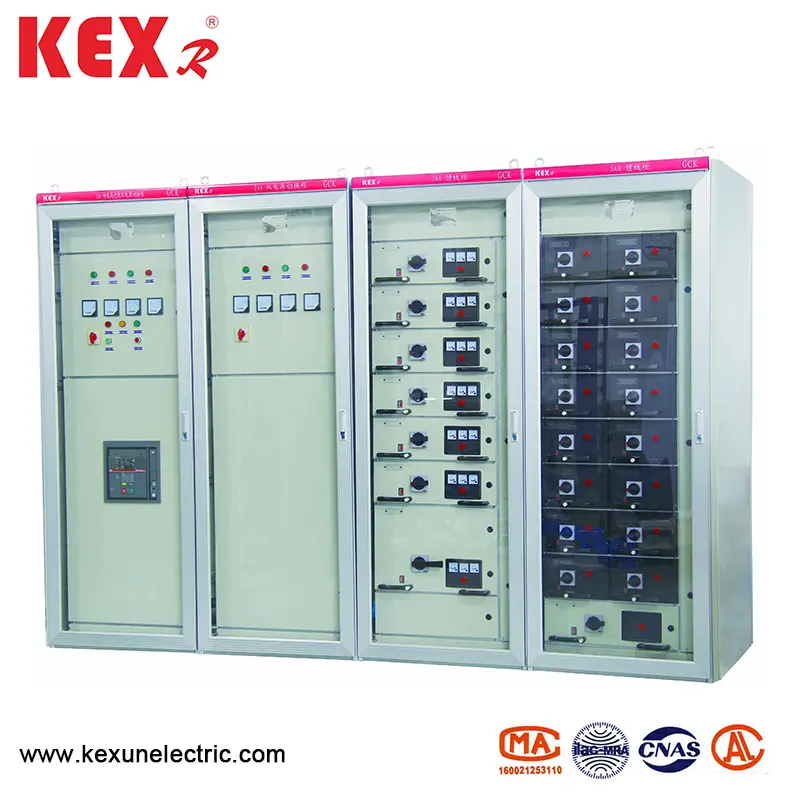

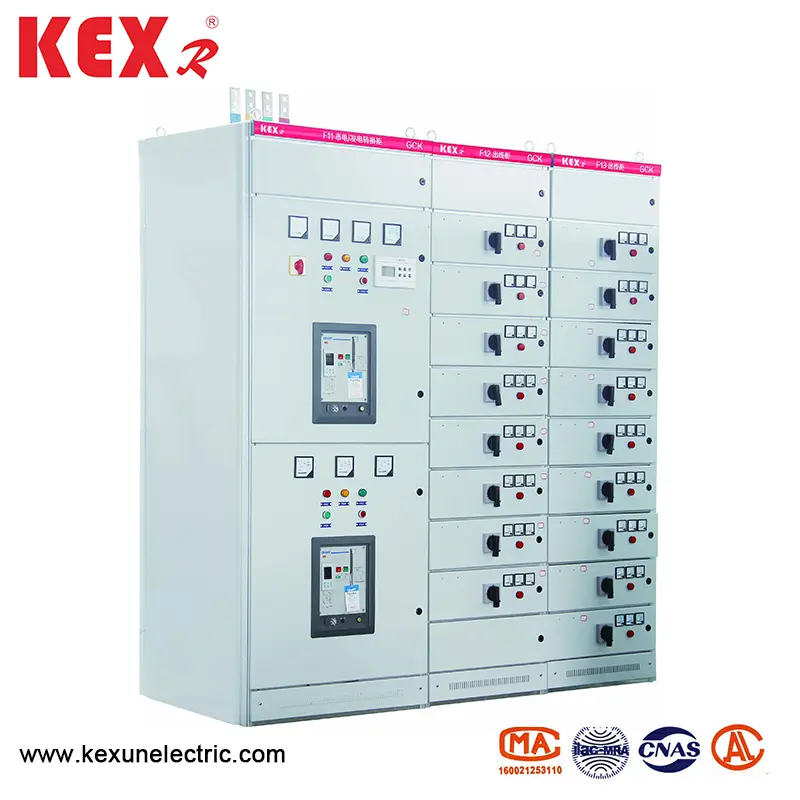

Agua de conmutación de baja voltaje

● Características del producto

Esta tabla de interruptores de baja voltaje tiene las ventajas de una alta capacidad de ruptura, buena estabilidad dinámica y térmica, estructura avanzada y razonable, esquema eléctrico práctico, series, versatilidad fuerte, combinación arbitraria de varias unidades de esquema, más circuitos contenidos en un interruptor, ahorro de espacio, apariencia hermosa, nivel de protección alto, seguridad y confiabilidad, mantenimiento conveniente y así. Este producto se ajusta al estándar IEC439 NEMAICS2-322, y también se ajusta a GB7251-87 "SwitchGear de bajo voltaje" Nacional "

● Parámetros técnicos principales

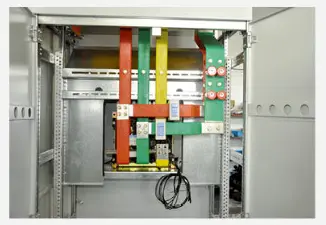

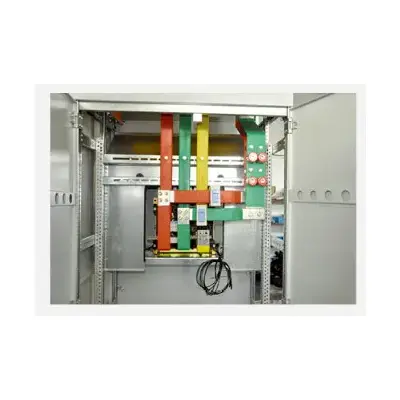

● Característica arquitectónica

El marco básico de la tabla de interruptores de la tabla de interruptores de baja voltaje es la estructura ensamblada. Todas las partes estructurales del marco de la tabla de interruptores están conectadas entre sí por tornillos para formar un marco básico. Luego, según sea necesario, se agregan puertas, deflectores, particiones, cajones, soportes de montaje, barras de bus y componentes eléctricos para ensamblar una tabla de interruptores completa. Esta tabla de interruptores LV tiene las siguientes características:

▶ 1. El marco está hecho de acero perfilado, colocado por una placa de esquina tridimensional y atornillada sin estructura de soldadura, evitando así la deformación y el estrés de la soldadura y mejorando la precisión de la instalación.

▶ 2. Los agujeros de montaje de marcos y piezas cambian de acuerdo con el módulo E = 20 mm.

▶ 3. Las partes estructurales internas están galvanizadas. Después de encurtir y fosfar, el exterior se rocía con polvo epoxi electrostático. 4. En la tabla de interruptores entrantes del centro de energía (PC), la parte superior es el área del autobús horizontal, y la parte inferior del área del bus horizontal es la sala del interruptor de circuito. Los interruptores de circuitos pueden estar equipados con series DW15C, ME y otras, y también pueden equiparse con varios interruptores de circuitos producidos por compañías eléctricas extranjeras de acuerdo con las necesidades de los usuarios, como los circuitos de la serie F producidos por la compañía ABB y los interruptores de circuitos inteligentes. En general, la unidad de PC tiene un circuito principal (incluido el acoplador de bus) con filas invertidas. Cuando la corriente nominal es 630A-1600A, ocupa una tabla de interruptores con un tamaño total de 800 × 1000 × 2200 (ancho x profundidad x altura). El circuito principal sin rotación ocupa una tabla de interruptores con una dimensión externa de 800 × 800 × 2000 (ancho, profundidad y altura). Cuando la corriente nominal está entre 1600A-3150A, ocupa una tabla de interruptores con un tamaño total de 1000 × 1000 × 2200 (ancho x profundidad x altura). No hay una tabla de conmutación principal que se entregue. Cuando la corriente nominal es 1600A-3150A, ocupa una tabla de interruptor con una dimensión externa de 1000 × 1000 × 220 (ancho × profundidad × altura). El circuito principal sin rotación ocupa una tabla de interruptores con una dimensión externa de 1000 × 800 × 2200 (ancho x profundidad x altura).

▶ 4. La estructura de la tabla de interruptores del alimentador del centro de alimentación (PC) es similar a la de la tabla de interruptores entrante. Cuando la corriente de alimentación es 630A-1600A, un interruptor de 1000 × 1000 × 2200 (ancho × profundidad × altura) se puede equipar con dos bucles, que están dispuestos hacia arriba y hacia abajo.

▶ 5. La tabla de interruptores del centro de control del motor (MCC) tiene dos tipos: aparemadura montada en la pared y la aparemadura no montada en la pared, cuya parte superior es un área de la barra colectiva horizontal, y el área de la unidad funcional del cajón está por debajo del área de la barra de colas horizontal, cuyo ancho es de 600 mm, y la altura del área de la unidad funcional del cajón está de 1840 mm de 1840 mm. Cuando el cuerpo de la tabla de interruptores se monta de la pared, la parte izquierda de la tambora es un área de la unidad funcional, y la parte derecha tiene un área de salida de cable de 200 mm de ancho. Las dimensiones generales de la aparejo son 800/500/2200 (ancho/profundidad/altura). Cuando se instala la apargumentación de la pared, el ancho de la aparemetre es 600 mm y el área de salida del cable está en la parte posterior de la aparemtura. Las dimensiones generales de la tambora son 600 × 800 (1000) × 2200 (ancho x profundidad x altura). Hay dos tipos de profundidades de apartamento: 800 y 1000. Sugerimos que los usuarios elijan una pizca con una profundidad de 1000 para ser consistente con la profundidad de la carga de conmutación de PC. Cuando el cajón se extrae de la tabla de interruptores, la pieza en vivo en la tabla de interruptores no está expuesta, lo cual es seguro y confiable.

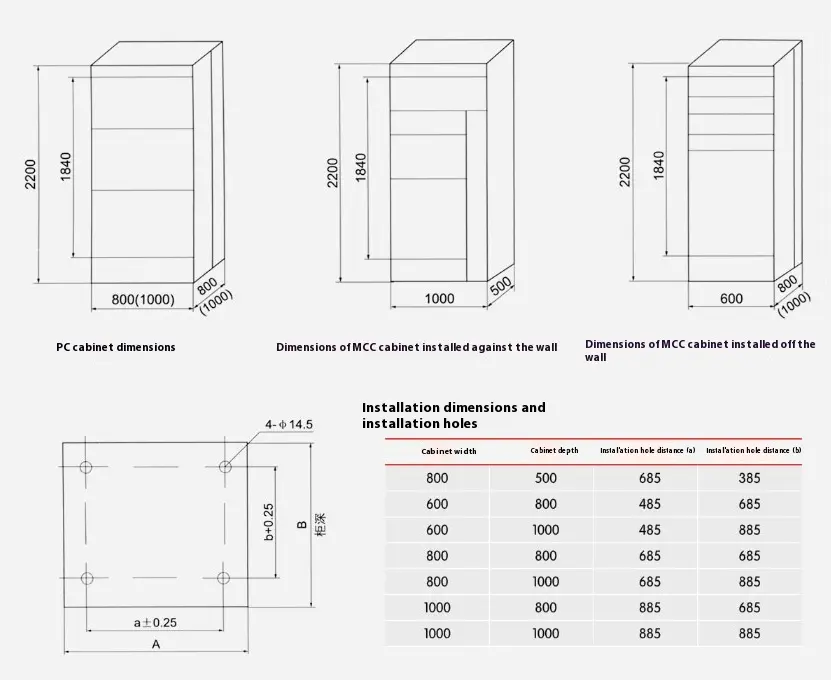

● Dimensiones generales de la aparejo LV, dimensiones de instalación

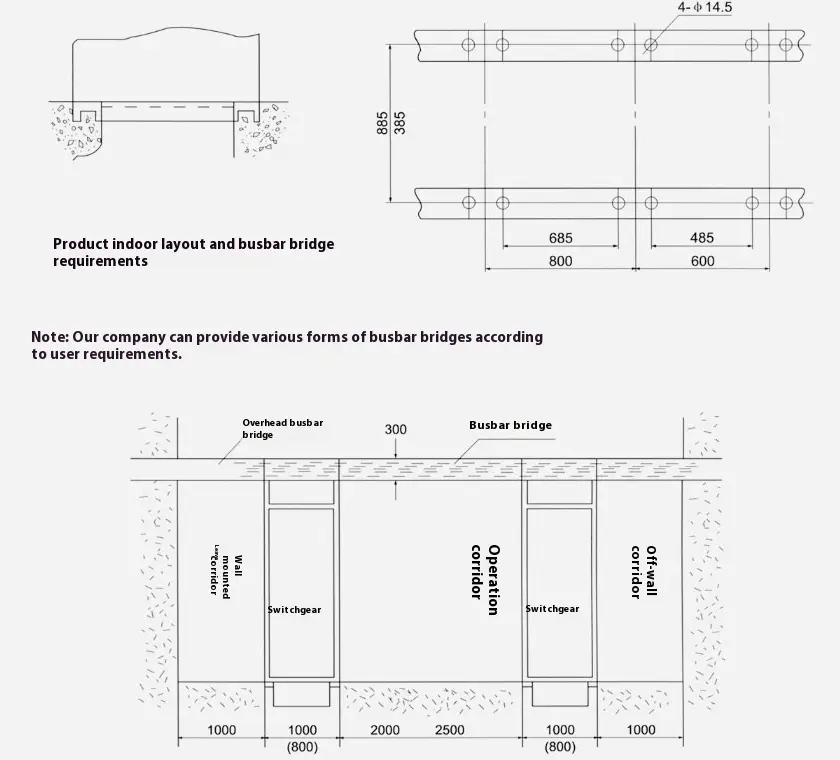

● Diagrama esquemático de Instalación de Instalación de Interruptores de Agua de Agarra de bajo voltaje Fundación

● PRECAUCIÓN

▶ Al instalar este producto, la línea horizontal entre las puntas de conmutación de baja voltaje debe estar conectada de manera firme y confiable.

▶ La puerta de este producto tiene una función de enclavamiento con el interruptor principal, es decir, la puerta solo se puede abrir bajo la condición de falla de energía. El otro lado de este producto es una placa de sellado de tornillo, que no tiene función de enclavamiento con el interruptor principal. Por lo tanto, desconecte la fuente de alimentación al desmontar la placa lateral de este producto para su mantenimiento.

▶ Los no profesionales no deben abrir la tabla de interruptores para el mantenimiento.
